单兵反坦克火箭筒三维结构设计

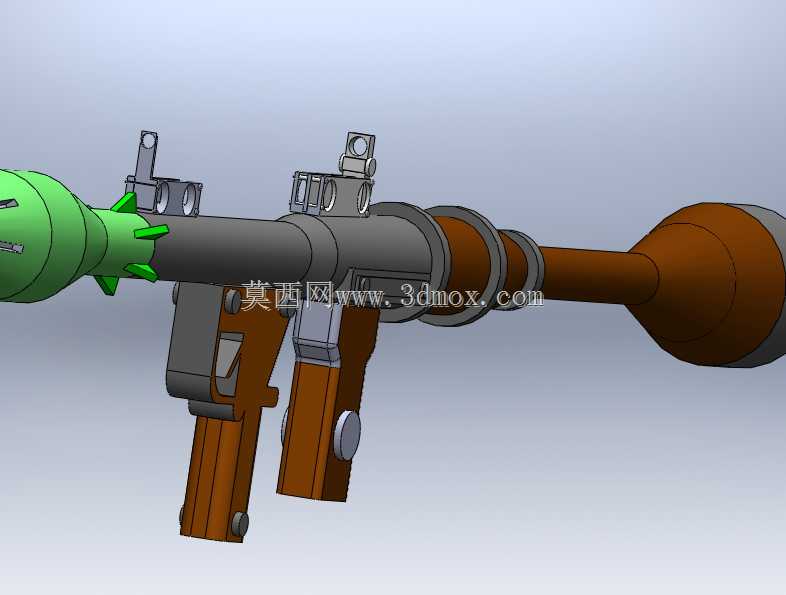

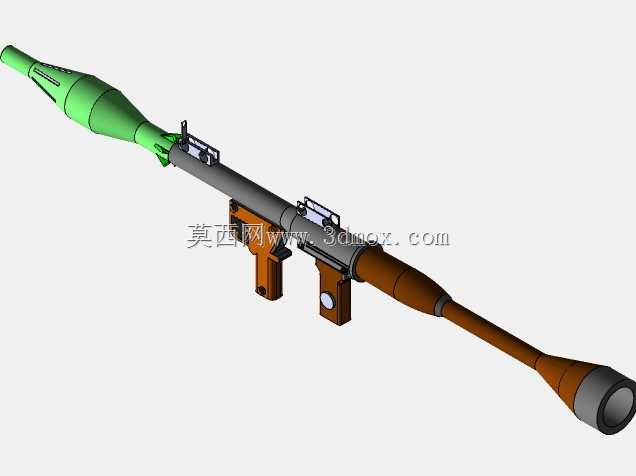

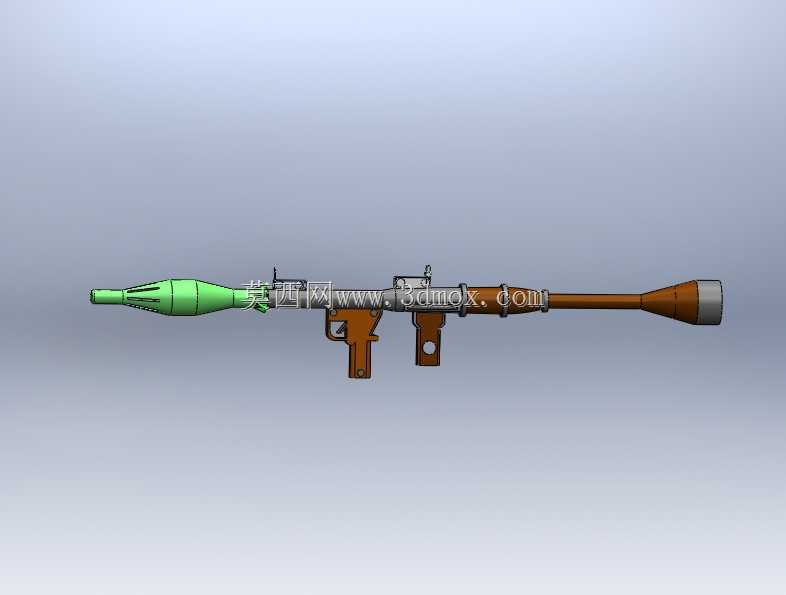

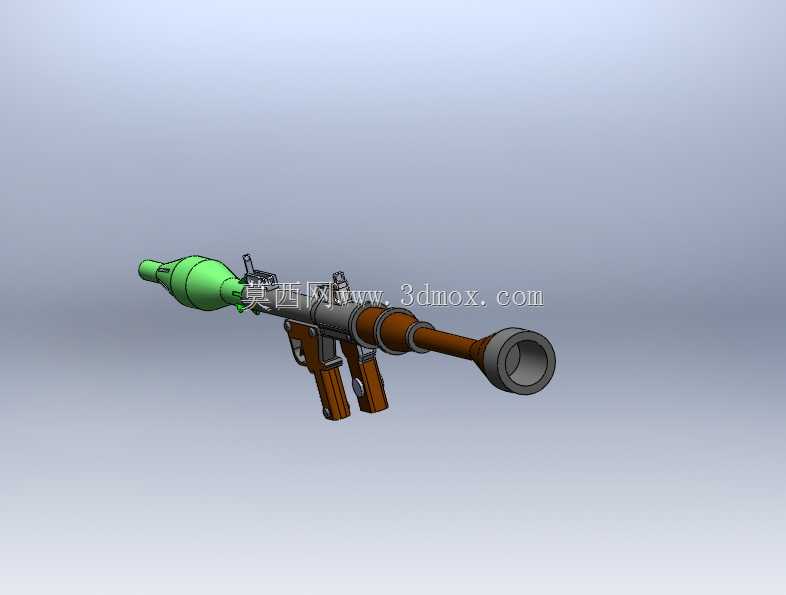

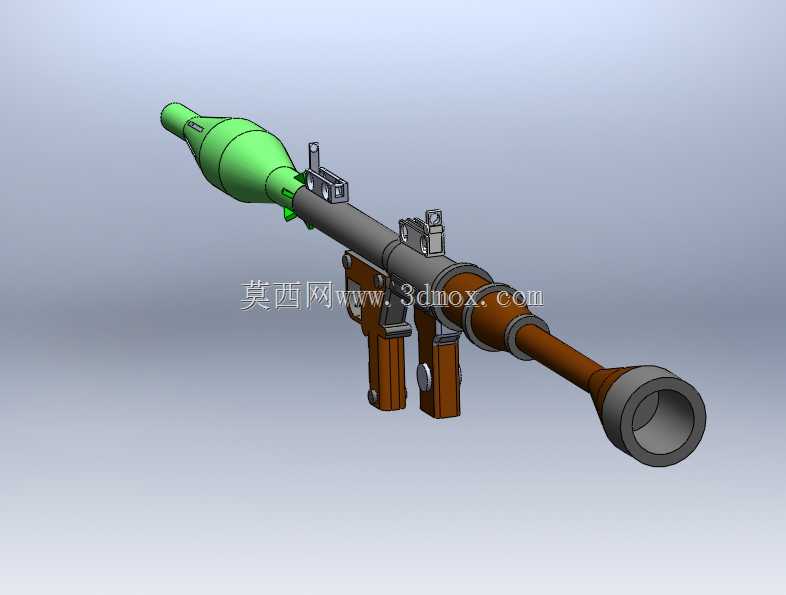

这款火箭筒模型还原了单兵肩扛式反装甲武器的完整结构，主要适配步兵班组近距离反装甲、攻坚破障的作战场景，可用于摧毁轻型装甲车辆、野战工事、火力点等目标，是步兵分队伴随作战的核心攻坚装备，能够填补手榴弹与重型反坦克火力之间的射程空白，为基层步兵提供独立的反装甲作战能力。从功能特性来看，模型完整还原了发射筒身、瞄准机构、握把组件、肩托结构、弹药装填定位结构以及尾喷防护结构，各部件的装配关系完全贴合实装逻辑：发射筒作为核心承载部件，内部预留了弹药滑行的导向通道，外部设置了瞄准具安装基座、前后握把固定位点以及肩托的铰接结构，能够保证据枪瞄准的稳定性；配套的火箭弹模型还原了战斗部、增程发动机、尾翼稳定段的外形结构，与发射筒的装填定位结构完全匹配，可直观展示装填状态下的整体形态。在设计思路上，该模型遵循实装的人机工程逻辑，握把的倾斜角度、肩托的支撑位置、瞄准具的安装高度都贴合单兵肩扛操作的使用习惯，前后握把的间距适配普通成年男性的臂展范围，据枪时可自然形成稳定的三角支撑结构，降低长时间据枪的疲劳感；筒身前后设置的加固箍结构，既还原了实装中提升筒身结构强度的设计，也作为外部附件的安装基准，保证瞄准装置、背带挂点的位置精度。从外形尺寸与安装边界来看，模型还原的火箭筒整体长度适配单兵携行与肩扛发射的尺寸要求，战斗部最大外径小于筒口内径，保证装填与发射时的通行间隙；尾喷口的扩张段结构还原了实装中引导燃气后喷、降低后坐力的设计，发射状态下尾喷方向预留的安全边界也在结构上有所体现，避免后喷燃气伤及操作人员；瞄准机构采用机械瞄具的结构设计，安装于筒身上方的皮卡汀尼导轨位置，可根据射击距离调整表尺参数，适配不同射程下的瞄准需求。整体结构拆分清晰，各部件的连接方式、配合间隙都符合轻武器的设计规范，可直观展示这类单兵攻坚武器的结构组成与操作逻辑。
