迷你履带式侦查运载小车结构设计

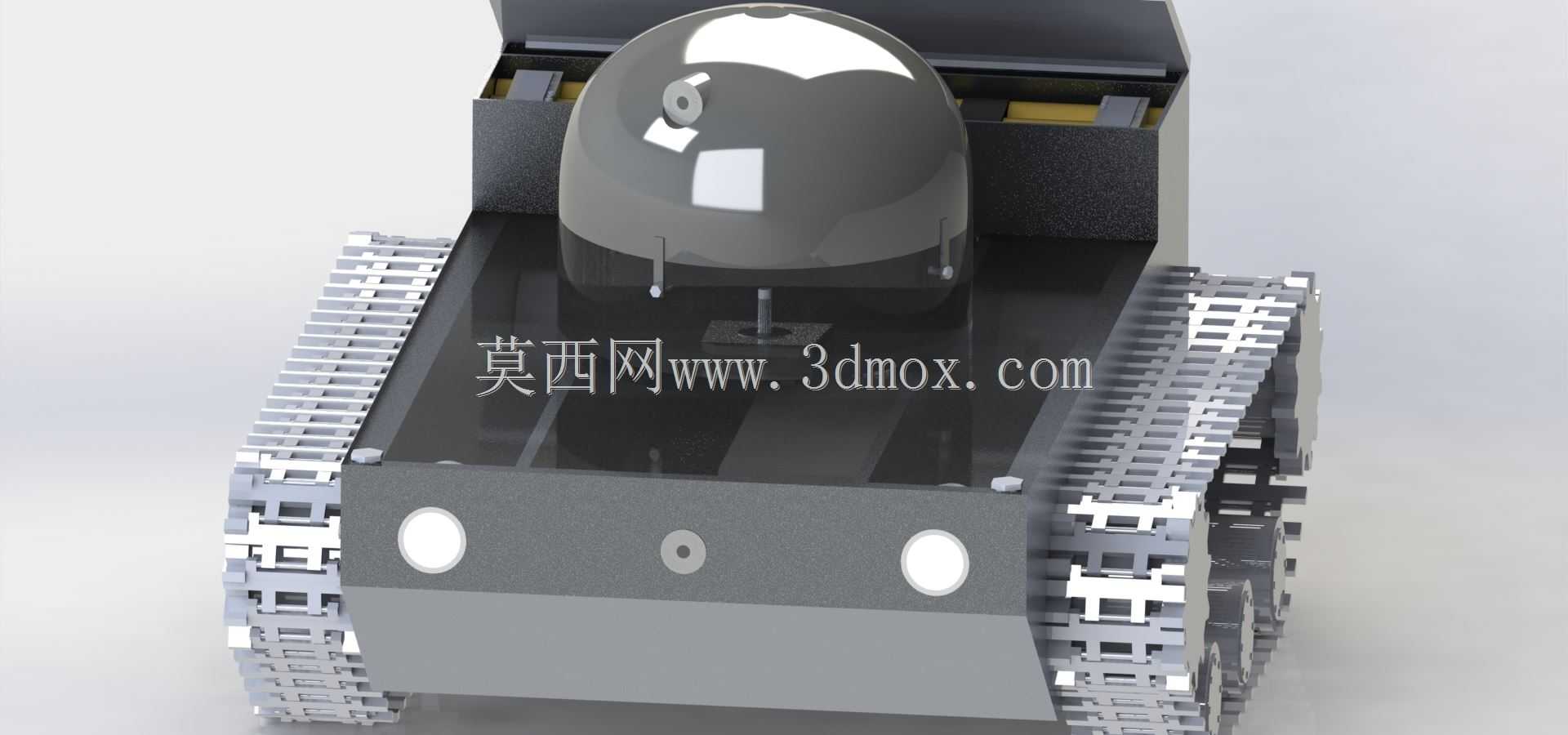

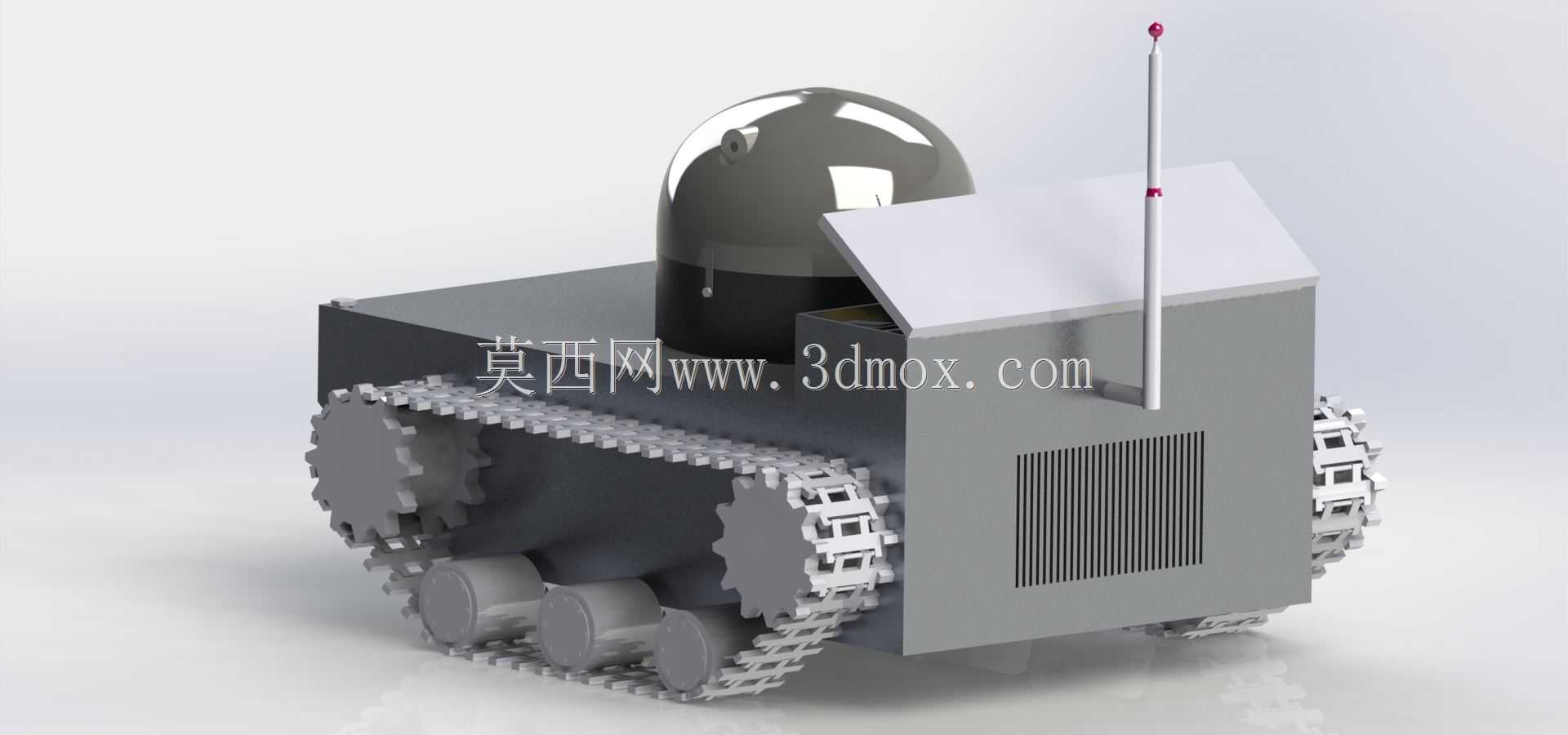

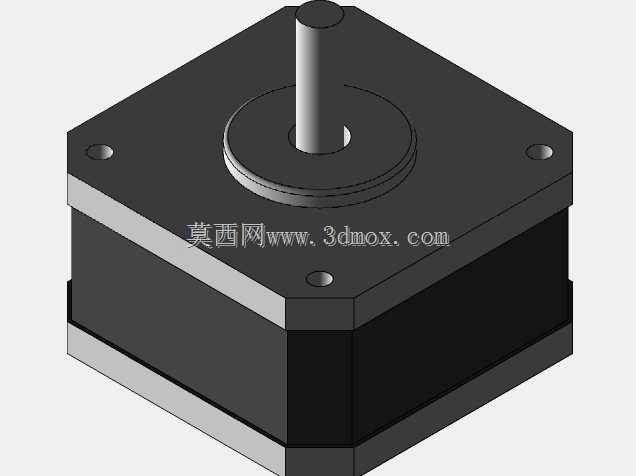

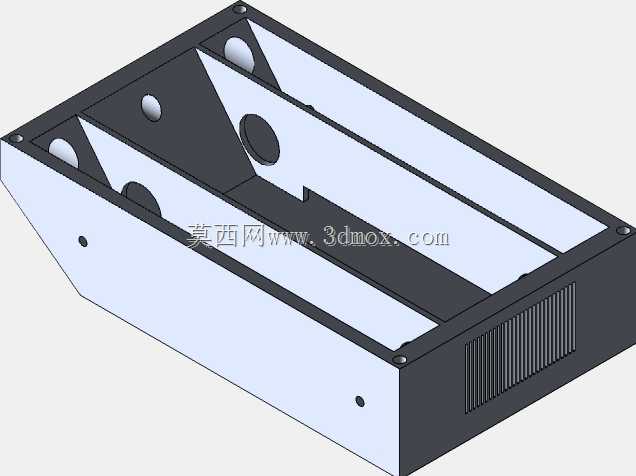

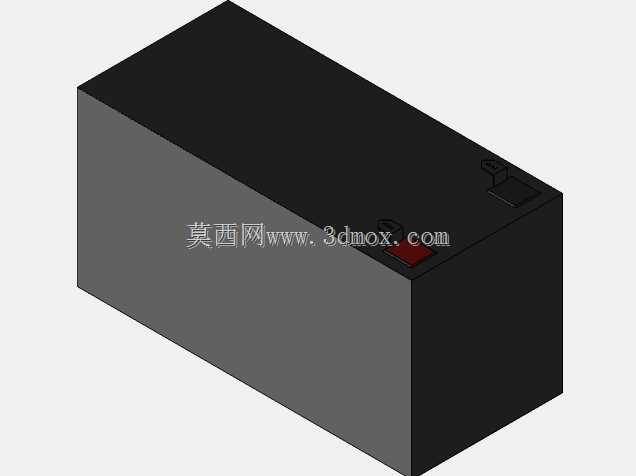

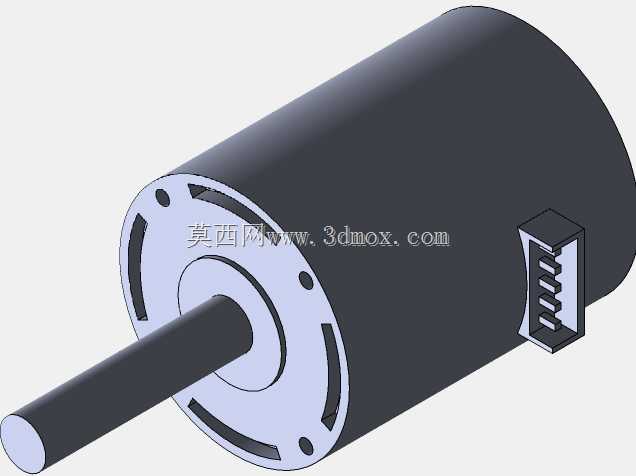

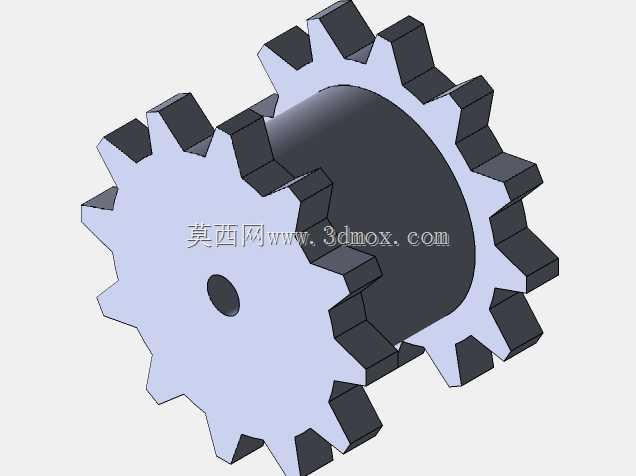

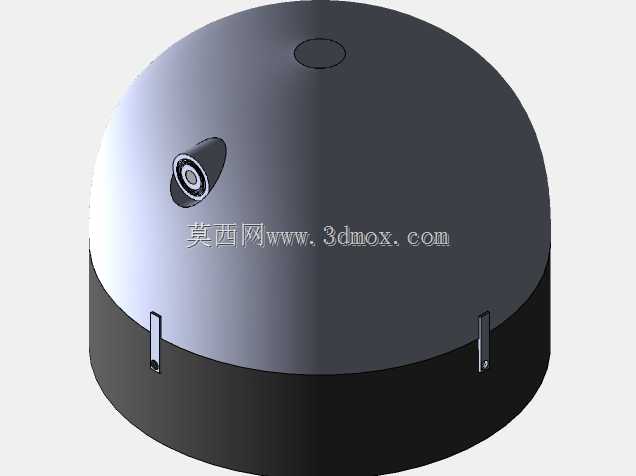

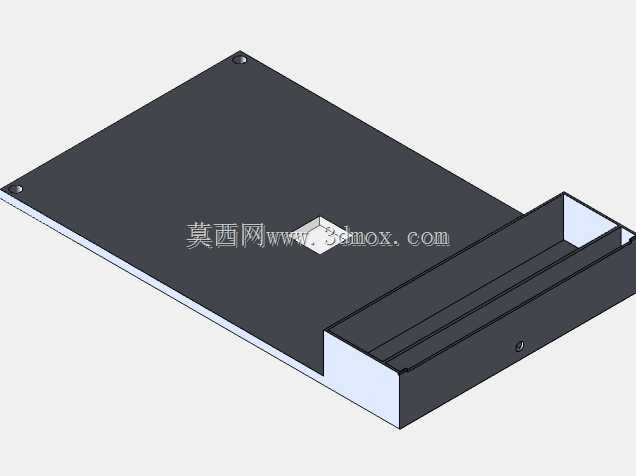

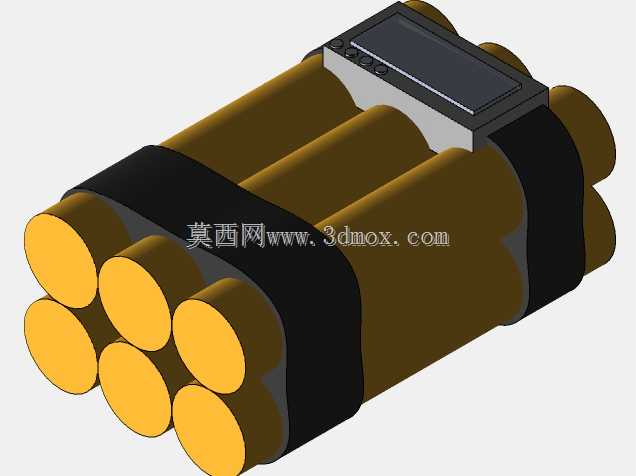

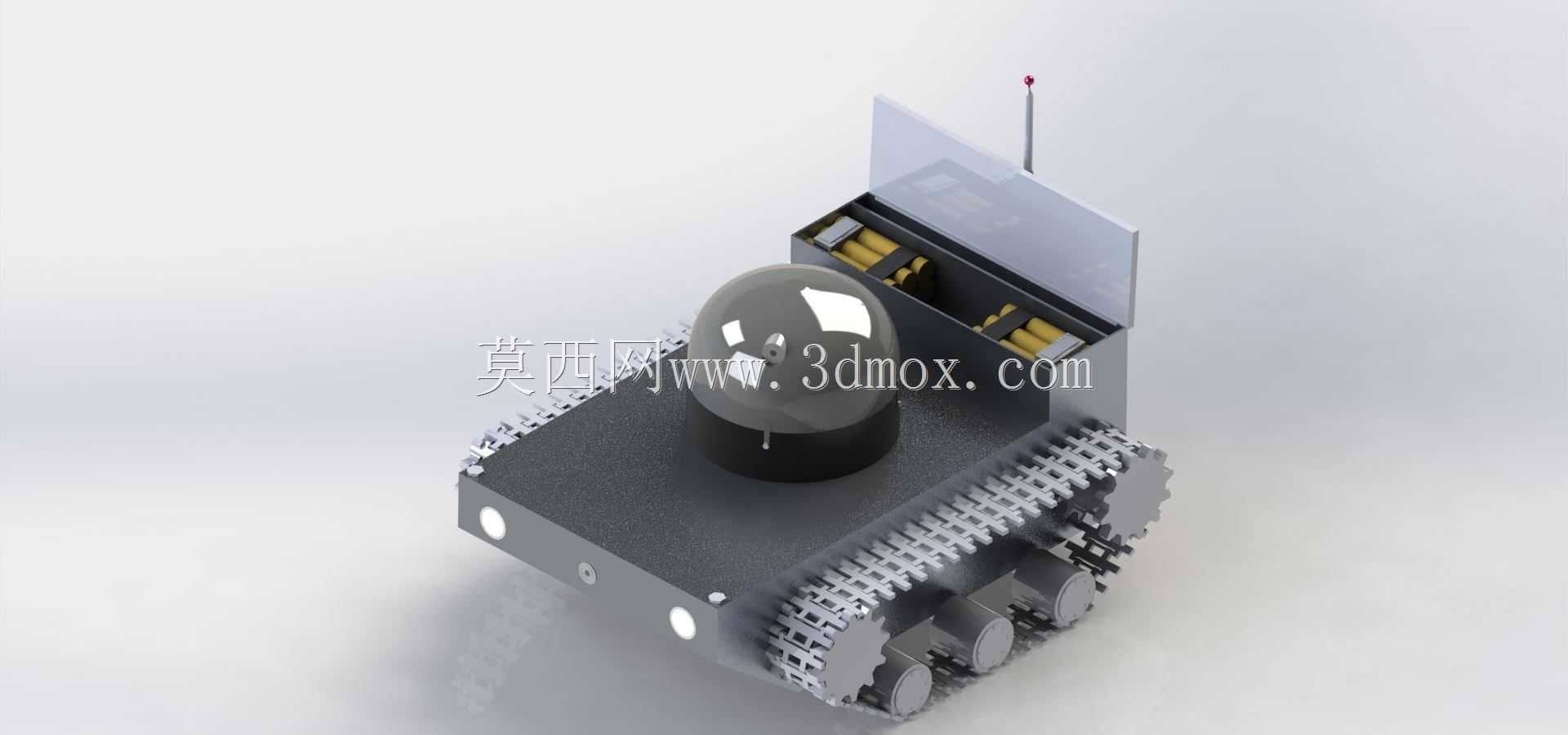

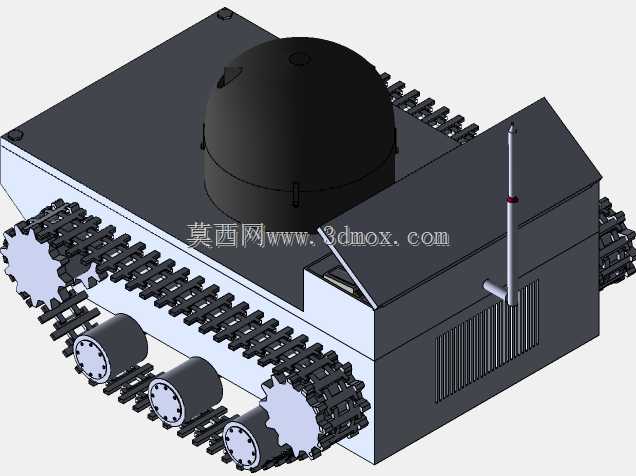

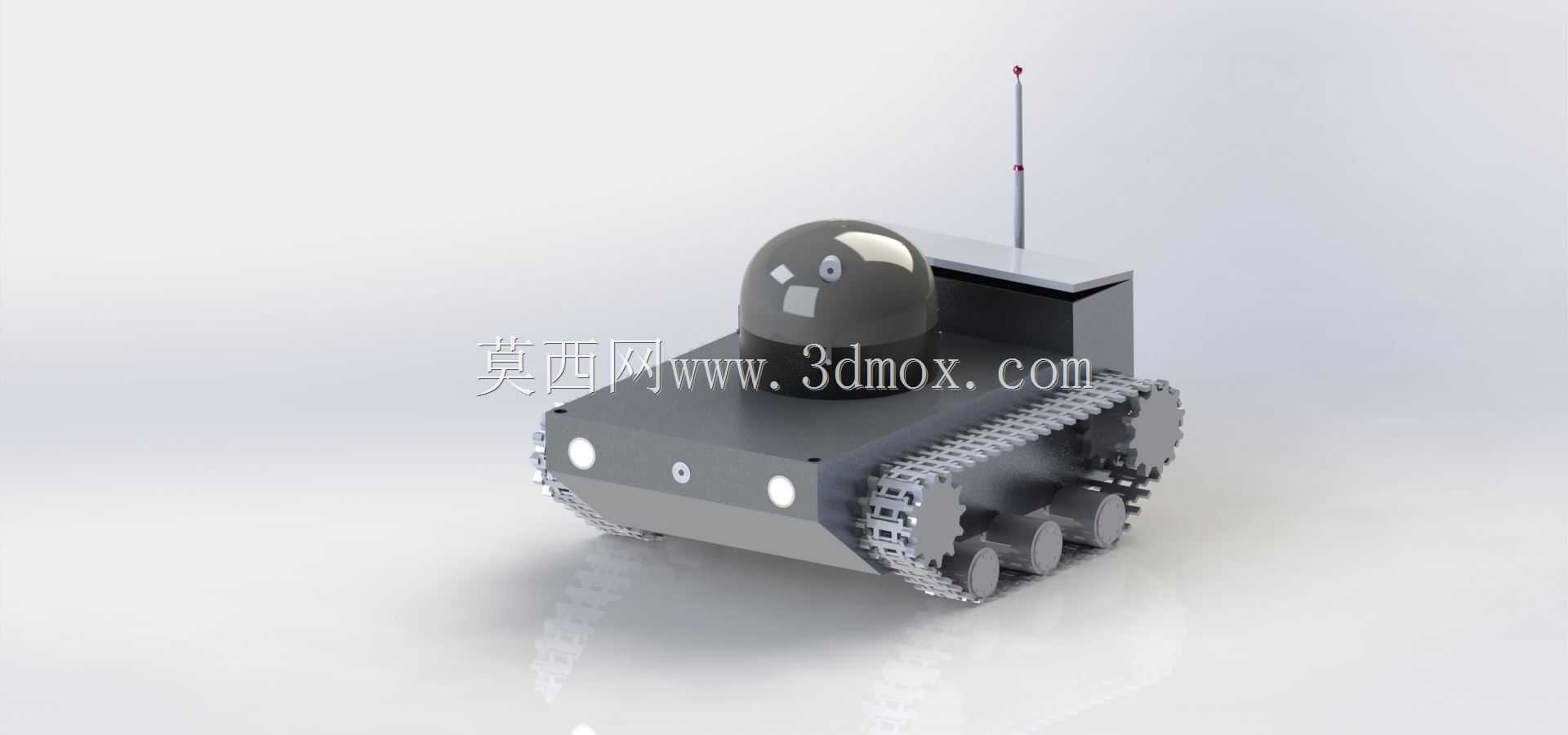

这款小型履带行走装置的设计，最初瞄准的是狭小空间内的轻载运载与近距离侦查场景，比如工业管道内部巡检、狭窄仓储区域的小件物料转运，或是教学场景下的嵌入式二次开发载体。从结构布局来看，行走部分采用双侧独立履带模组，每侧配置多组负重轮与驱动轮啮合，履带节距做了缩小处理，能适配15度以内的小坡度通行，同时在不平整的硬质地面上保持足够的抓附力，避免单侧打滑导致的行进偏移。上部搭载的球形云台安装位预留了标准的螺纹安装孔，可直接固定小型摄像头、传感探测模块，云台下方的舱体做了分层设计，上层空间可放置控制电路板与通讯天线，下层预留了电池仓的安装位，天线从舱体后侧的开孔伸出，不会干扰上部云台的360度转动。前部的托盘结构做了下沉式设计，边缘设置了凸起的挡边，放置小型物件时不会在行进过程中滑落，托盘与主车体之间采用快拆卡扣连接，不需要额外工具就能快速拆卸，更换不同功能的上部搭载模块。设计过程中特意控制了整车的外形边界，宽度控制在120毫米以内，长度不超过180毫米，高度不含天线的部分控制在100毫米以内，能顺利通过直径150毫米的管道入口，满足狭小空间的通行要求。行走驱动部分的安装位预留了标准微型减速电机的固定孔位，电机输出轴直接与驱动轮连接，省去了额外的传动结构，降低了整车的装配复杂度，同时减少了传动过程中的动力损耗。车体侧面预留了多组传感器安装孔，可根据使用需求加装红外避障模块、灰度传感器，实现自主避障、循迹行进的功能。履带部分采用模块化拼接设计，单节履带损坏后可单独更换，不需要更换整条履带，降低了后期的维护成本。车体底部的负重轮采用弹性销轴固定，遇到微小凸起时可实现小范围的上下浮动，保证履带始终与地面贴合，不会出现脱轨的问题。上部舱体的盖板采用滑插式安装，检修内部电路与电池时，只需要滑开盖板就能操作，不需要拆解整车的固定螺丝，日常维护十分便捷。
