多关节夹持式工业机械臂结构设计

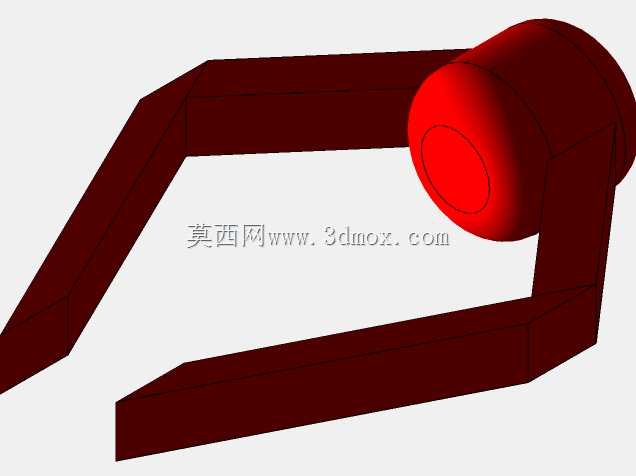

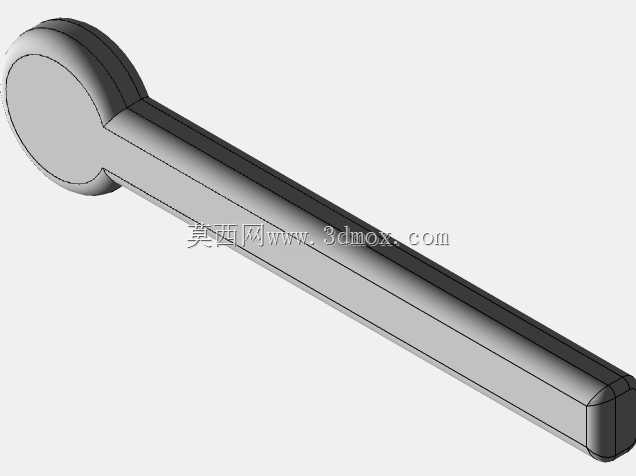

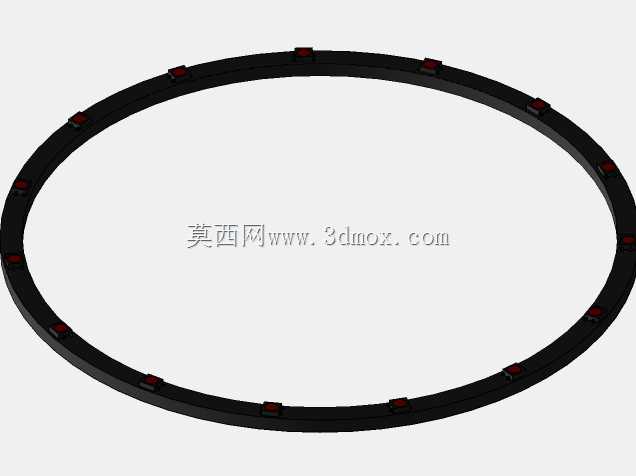

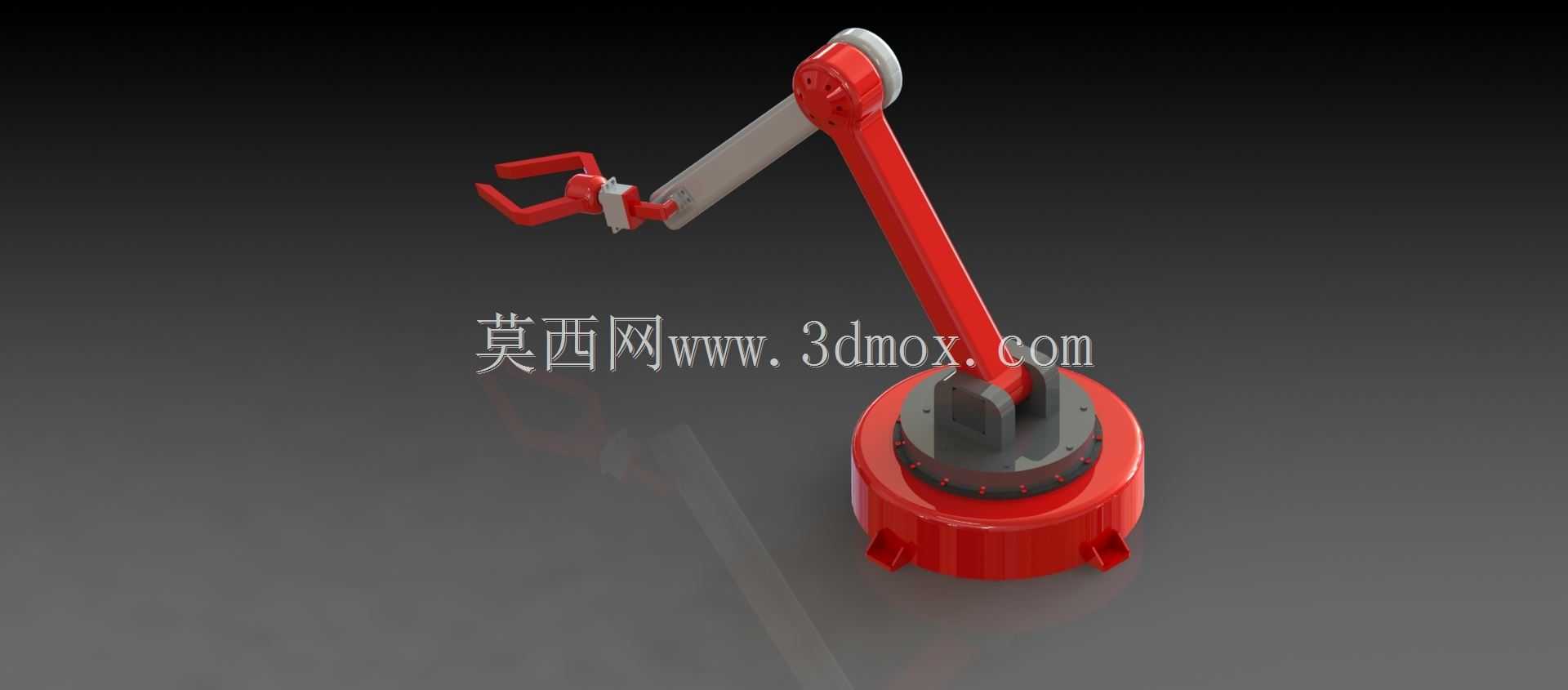

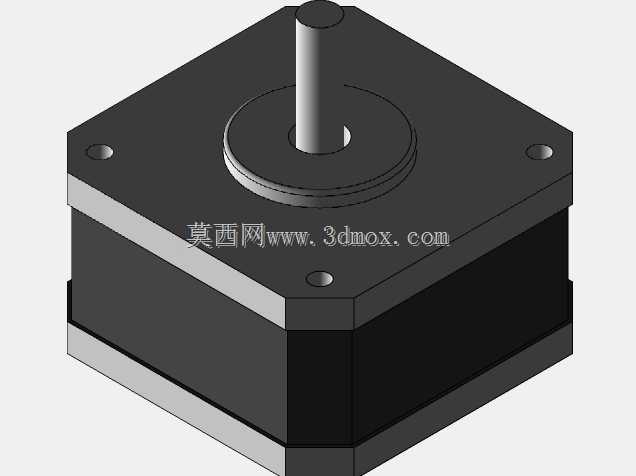

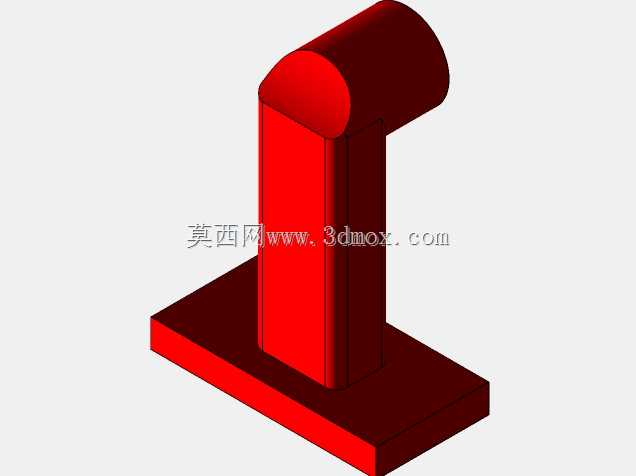

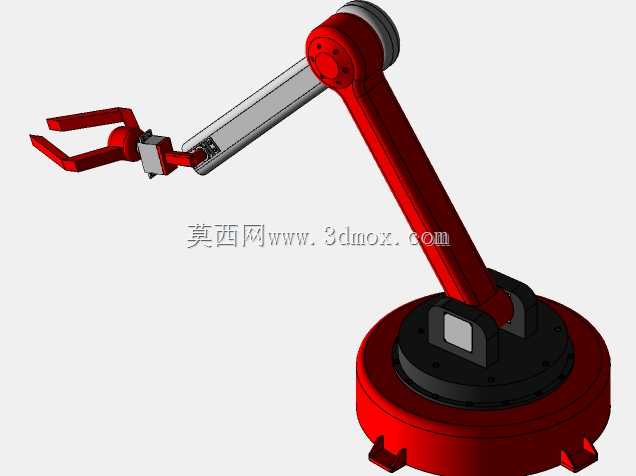

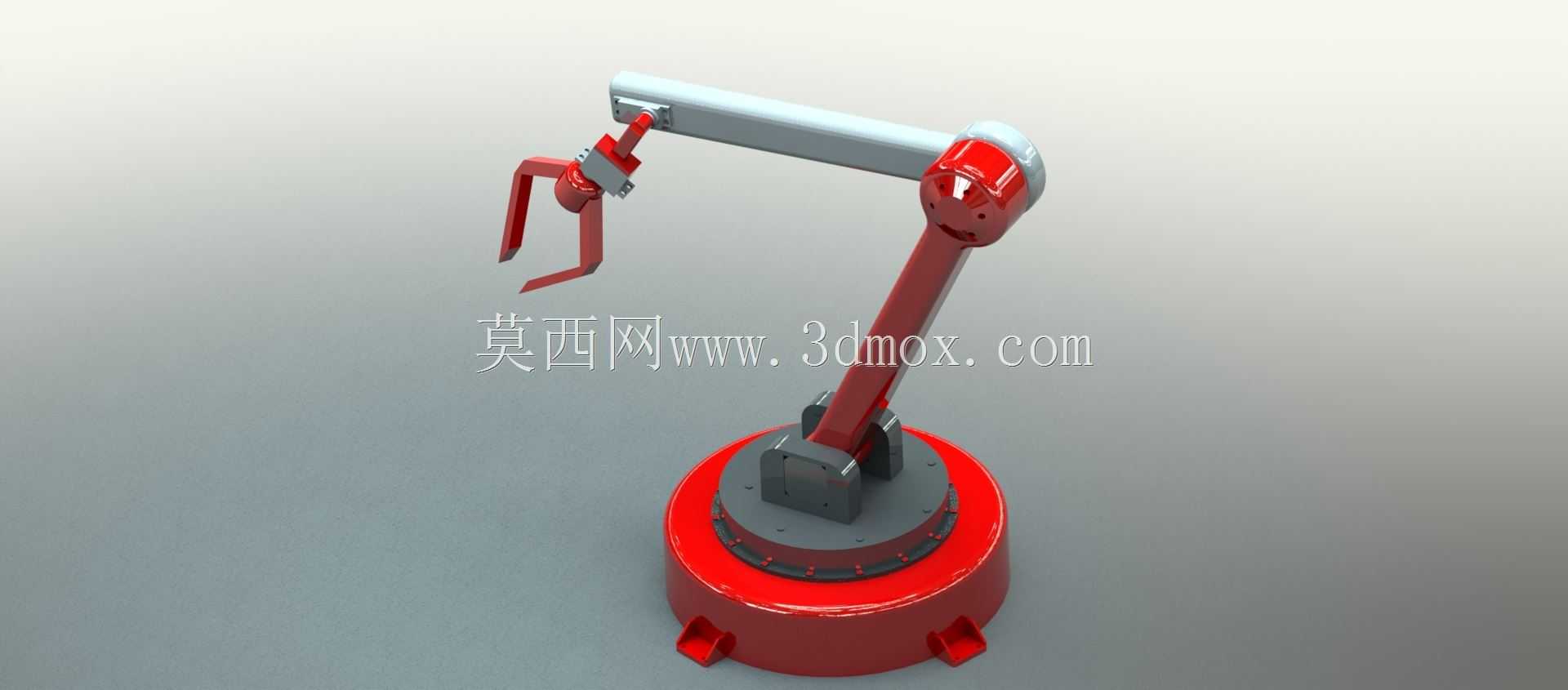

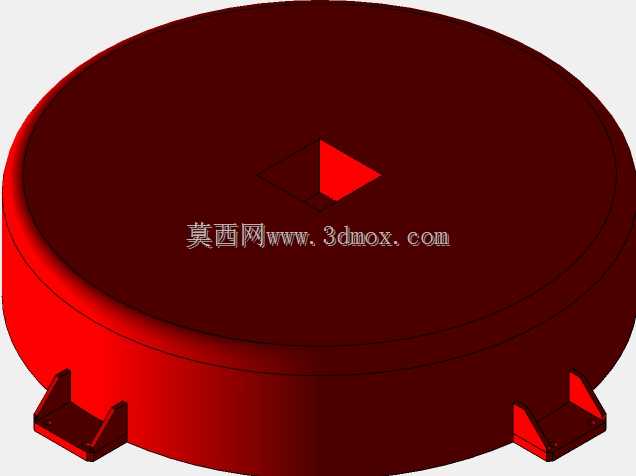

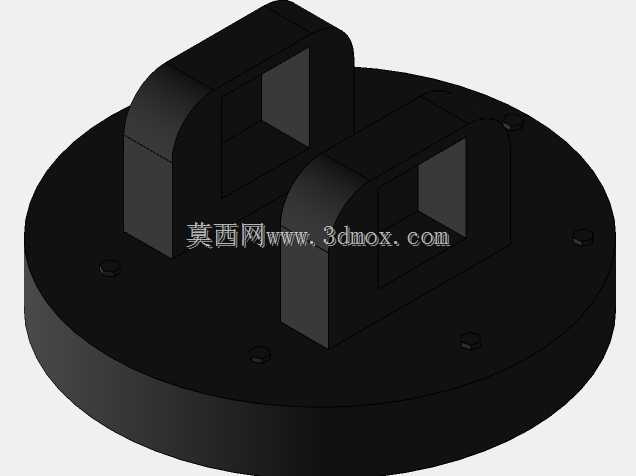

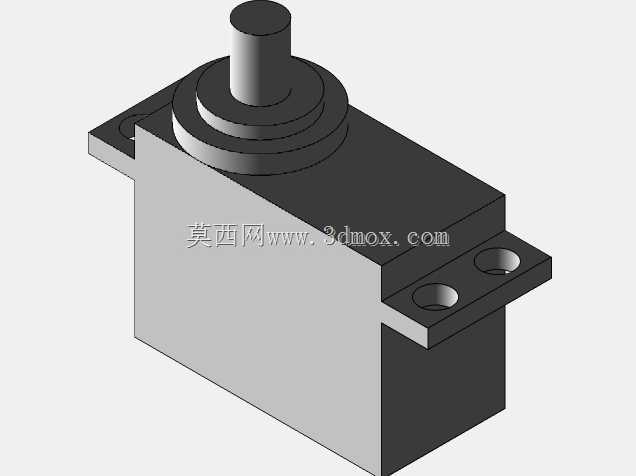

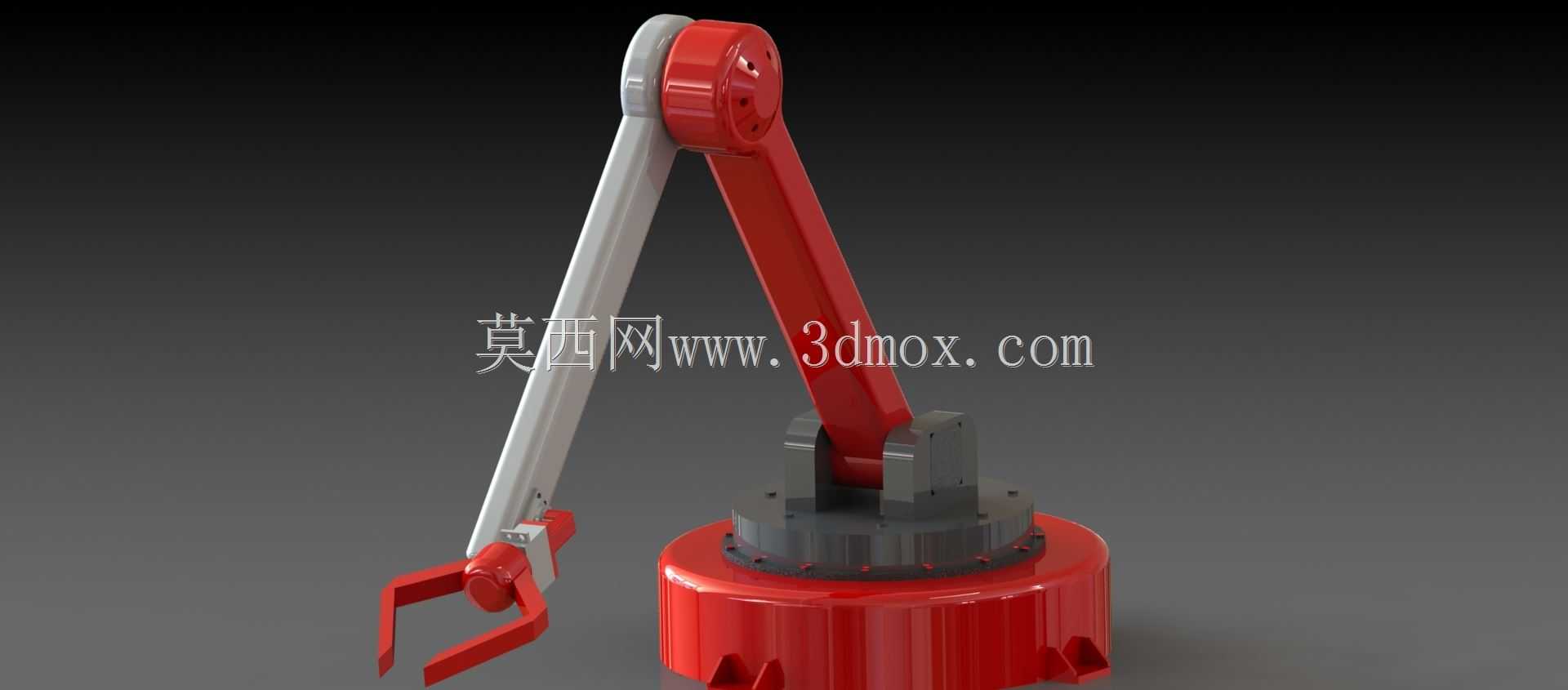

这款多关节机械臂的结构设计，核心围绕产线上下料、工位物料转运、轻型工件码垛这类高频工业场景展开，在3C电子组装、小型五金件加工、注塑件取件工位的适配性较强，可替代人工完成重复性的抓取移位动作，降低人工操作的重复劳动强度，同时提升工位作业的一致性。从结构布局来看，底部采用圆形回转支撑底座，底座预留了安装法兰孔位，安装时可直接通过螺栓固定在设备机架或者地面预埋钢板上，底座内部预留了伺服电机与谐波减速器的安装空间，可实现整臂360度水平回转，覆盖半径内的环形作业区域。大臂与小臂均采用箱型薄壁结构设计，在保证结构刚性的前提下尽可能降低自身重量，减少关节驱动的负载冗余，大臂与底座、大臂与小臂、小臂与末端执行器的连接关节处，均设计了走线槽与密封结构，既可以保护内部的动力线与信号线，也能避免车间粉尘、切削液进入关节内部影响传动件寿命。末端搭载的夹爪采用平行双指结构，夹爪的开合行程可根据工件尺寸调整，夹持面预留了防滑垫安装槽，可适配不同材质的工件抓取，避免夹伤工件表面。设计过程中优先考虑了关节运动的干涉问题，通过三维建模的运动仿真验证了各关节在极限角度下的运动轨迹，确保大臂俯仰、小臂摆动、腕部回转的组合动作不会出现结构碰撞，作业覆盖半径可满足常规中小型工位的操作需求，安装时需要预留底座周边的回转空间，避免周边设备与臂体运动轨迹产生干涉。关节处的传动结构采用伺服电机搭配精密减速器的方案，可保证重复定位精度满足组装、上下料工位的精度要求，臂体的管线采用内部走线设计，避免外部走线在运动过程中出现勾挂、磨损的问题。整体结构的模块化程度较高，底座、大臂、小臂、末端夹爪均可单独拆分，方便后期的维护与易损件更换，夹爪部分也可根据实际作业需求更换为吸盘、焊枪等其他末端执行器，拓展设备的适用场景。在结构强度校核阶段，针对臂体完全伸展的极限工况做了受力分析，确保臂体在额定负载下的变形量控制在允许范围内，不会因为结构变形影响末端定位精度，底座的安装孔位采用均布设计，可适配不同规格的安装机架，降低现场安装的适配难度。
