木质支架曲柄摇杆传动机械装置

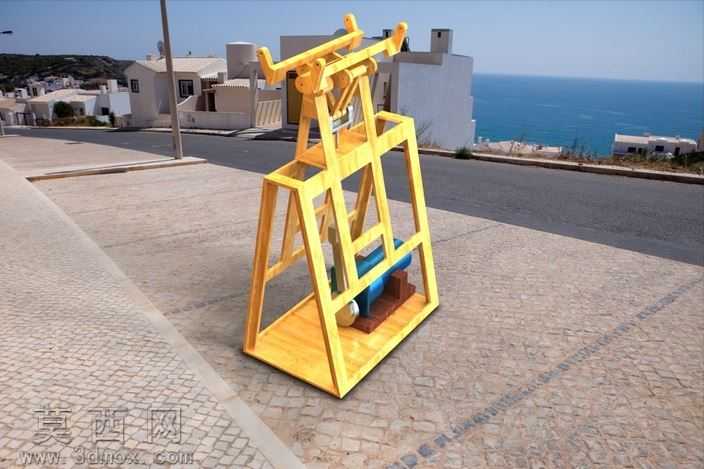

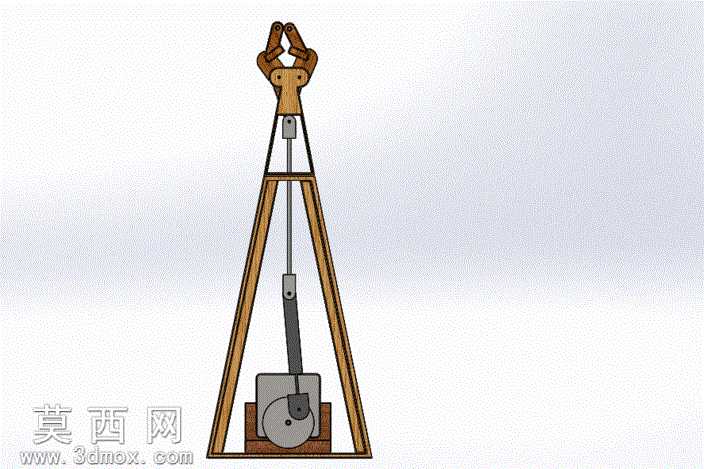

本作品为一款采用三维建模软件完成的机械传动模拟装置，整体采用立式三角支架结构作为承载主体，建模过程中首先完成整体尺寸的参数化设定，以保证各部件装配的同轴度与配合精度。支架主体采用木质材质进行渲染，通过纹理贴图还原实木的自然肌理与哑光质感，支架杆件的截面尺寸经过合理推算，保证整体结构的稳定性与视觉协调性。装置顶部设置夹爪式执行端结构，中部为竖直布置的传动连杆，下部集成了轮盘式动力输入构件，各运动副之间均按照实际机械装配的间隙要求进行建模，避免出现运动干涉问题。材质分配上，除木质支架外，传动连杆、夹爪构件、轮盘等金属部件采用金属哑光材质进行渲染，区分出不同构件的材质属性，下部的基座构件采用深灰色硬质材质表现，还原实体装置的厚重感。结构设计上，该装置通过下部轮盘的圆周运动，经连杆传动转化为顶部夹爪的开合往复运动，完整复现了曲柄摇杆机构的运动逻辑，各铰接点的位置经过运动仿真验证，可实现流畅的连续传动，无死点卡顿问题。建模过程中对所有构件的棱边进行了合理的倒角处理，避免尖锐棱角带来的不真实感，渲染阶段采用柔和的漫反射光源，清晰展现各部件的结构层次与材质差异，整体模型装配关系清晰，结构逻辑明确，可用于机械原理演示、传动结构教学等场景，完整还原了该类机械装置的结构特点与运动特性。
