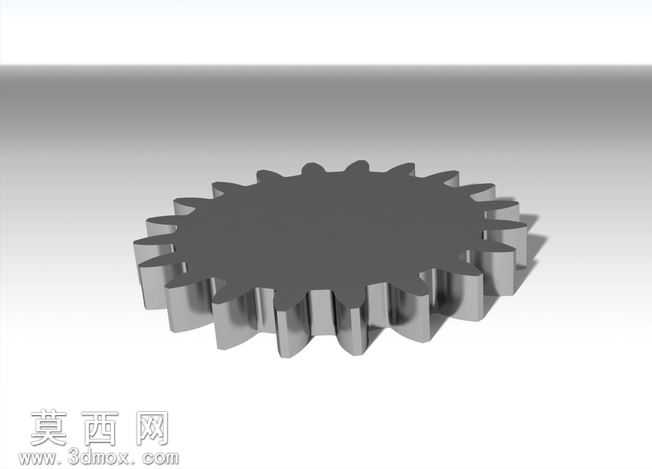

渐开线直齿圆柱齿轮三维建模作品

本作品为渐开线直齿圆柱齿轮的三维建模成果，建模过程严格遵循渐开线齿轮的齿廓生成原理，首先通过参数化定义齿轮的模数、齿数、压力角、齿顶高系数、顶隙系数等核心设计参数，依托三维建模软件的草图绘制功能，先完成单个轮齿的渐开线齿廓曲线绘制，通过镜像、阵列等特征操作完成全部轮齿的轮廓构建，再通过拉伸凸台特征生成齿轮的基体结构，同步完成齿根圆角、端面倒角等细节结构的建模，确保模型的几何精度完全符合机械设计标准中对直齿圆柱齿轮的形位公差要求。材质渲染阶段，为模型赋予了哑光金属材质，模拟实际工业齿轮常用的调质钢材质感，调整材质的粗糙度、反光度参数，让轮齿表面呈现出均匀的金属漫反射效果，同时通过环境光遮蔽效果强化齿槽、齿根位置的阴影层次，清晰展现齿轮的立体结构特征。结构设计上，该齿轮为标准渐开线直齿结构，轮齿沿圆柱基体周向均匀分布，齿廓曲线为标准渐开线，能够保证啮合传动过程中瞬时传动比恒定，传动平稳性好，齿根部位设置了标准过渡圆角，可有效降低齿根应力集中，提升齿轮的承载能力，齿轮端面平整，可适配常规的轴孔、键槽等安装结构的拓展设计。设计思路围绕通用机械传动场景的使用需求展开，严格遵循齿轮设计的国家标准规范，建模过程中保证齿形参数的准确性，既可以作为机械设计教学中渐开线齿轮结构的演示模型，也可用于传动机构的虚拟装配、运动仿真分析，能够直观展现直齿圆柱齿轮的结构特征与啮合原理，模型的几何结构无破面、无重叠特征，可直接导入各类三维仿真软件、CAM加工软件进行后续的工程应用拓展，整体建模逻辑清晰，参数化特征保留完整，便于后续根据实际传动需求调整模数、齿数等核心参数，快速生成不同规格的直齿圆柱齿轮模型。
