振荡式蒸汽引擎机械结构三维设计

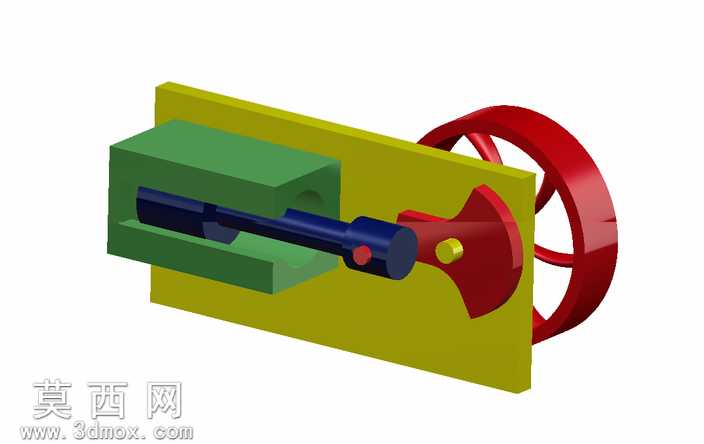

本作品为振荡式蒸汽引擎的三维结构设计，整体建模过程围绕蒸汽动力的核心传动逻辑展开，在三维建模软件中完成全零件的参数化搭建，首先对固定气缸部件进行基础特征建模，通过拉伸、切除等基础命令构建出气缸的腔体结构与安装基准面，为后续传动部件的装配提供精准的定位参照。针对曲柄与飞轮组合部件，建模时重点还原了偏心轴的连接结构，通过旋转凸台命令生成飞轮的轮辐式减重结构，同时对曲柄与连杆的连接销轴位置做了同轴度约束的预留，确保后续运动仿真时传动路径无干涉。连杆部件的建模兼顾了结构强度与运动行程的匹配，通过扫描特征生成杆身主体，两端的铰接孔分别与活塞部件、曲柄部件做对应尺寸匹配，保证装配间隙处于合理范围。活塞部件作为动力输出的核心往复件，建模时严格匹配气缸内径尺寸，通过配合约束实现活塞在气缸腔内的直线往复运动限位。整体装配过程采用自下而上的装配思路，先完成气缸与安装基板的固定装配，再依次装入活塞、连杆、曲柄飞轮组件，对所有铰接位置添加同轴心配合，对活塞添加直线运动限位配合，最终实现曲柄旋转带动连杆摆动、进而驱动活塞在气缸内做往复振荡运动的完整传动逻辑。材质渲染阶段，对安装基板赋予哑光黄色工程塑料材质，气缸部件赋予深绿色铸铁材质，连杆与活塞部件赋予深蓝色金属烤漆材质，飞轮与曲柄部件赋予亮红色金属喷漆材质，通过不同材质的色彩区分清晰展现各部件的结构边界，同时添加环境光遮蔽效果提升整体结构的立体感。设计过程中重点考量了振荡式蒸汽引擎的结构简化逻辑，省略了复杂的配气机构细节，保留核心的曲柄连杆传动结构，直观展现蒸汽动力从直线往复运动转化为旋转运动的机械原理，各部件的尺寸比例经过反复校核，确保运动过程中无结构干涉，能够完整演示振荡蒸汽引擎的基础运行机制，可作为机械原理教学、动力结构科普的三维展示模型使用。
