轻量化直齿圆柱传动齿轮三维设计

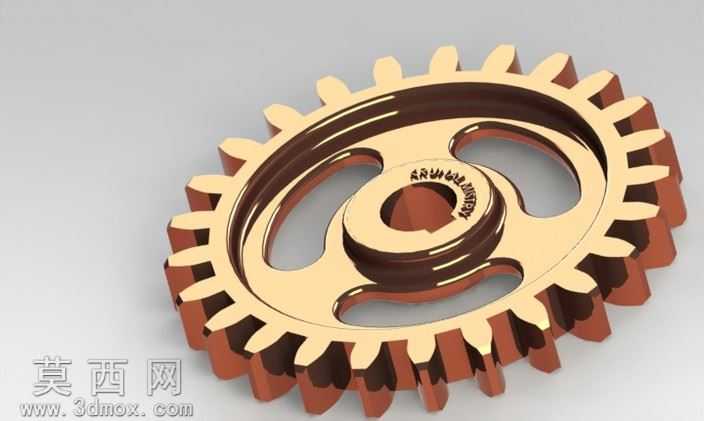

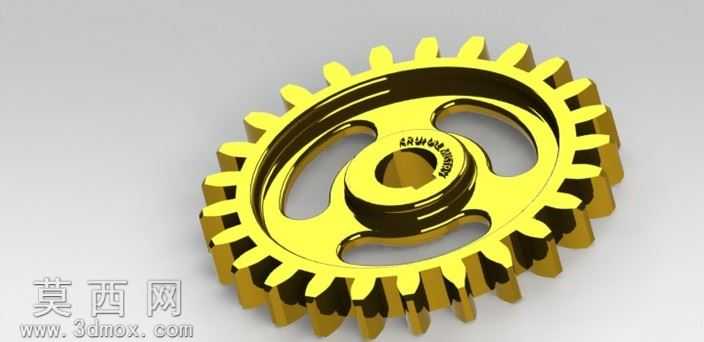

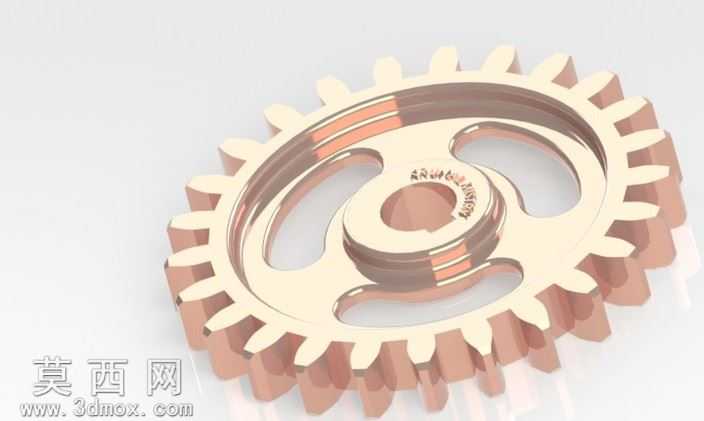

本作品为直齿圆柱传动齿轮的三维设计成果，建模阶段采用主流三维机械设计软件完成全参数化构建，首先依据直齿圆柱齿轮的啮合原理，通过渐开线齿廓的参数化方程生成精准的齿形曲线，严格控制齿距、齿厚、齿顶高、齿根高等核心参数的公差范围，保证齿形的啮合精度符合通用机械传动的设计要求。建模过程中先完成齿轮基体的回转体特征构建，再通过阵列命令完成全部轮齿的均匀排布，同时针对齿轮的轻量化需求，在辐板区域设计了三个对称分布的异形减重孔，在不降低齿轮整体结构强度的前提下有效减少齿轮自重，降低传动过程中的转动惯量，提升传动响应速度。轮毂区域采用阶梯式轴孔设计，预留了键槽安装位，可适配标准平键的装配需求，轮毂与辐板、轮缘的过渡位置均做了圆角处理，避免应力集中导致的结构失效。材质与渲染阶段，为模型赋予了金属合金材质，通过调整材质的粗糙度、金属度参数，还原钢制齿轮经过精加工后的金属光泽质感，同时对齿面、辐板、轮毂不同区域做了材质区分，轮毂区域添加了环形装饰纹理，提升模型的视觉层次感，渲染输出的效果图清晰展现了齿轮的整体结构与细节特征。结构设计上，该齿轮为标准直齿外啮合圆柱齿轮，轮齿沿圆周均匀分布，齿向与齿轮轴线平行，适用于平行轴之间的动力传递场景，整体结构兼顾了传动强度、装配便利性与轻量化需求，辐板的减重孔设计经过结构受力校验，可满足中低速、中等载荷工况下的传动使用要求，轮齿的齿根位置做了圆弧过渡处理，可有效降低齿根弯曲应力，提升齿轮的疲劳使用寿命。设计思路围绕通用机械传动场景的实际需求展开，摒弃冗余结构，在保证传动性能的前提下优化结构重量，参数化的建模方式可快速调整模数、齿数、齿宽等核心参数，适配不同的传动比与载荷需求，模型同时保留了装配基准特征，可直接导入装配体中完成与轴、轴承、配对齿轮的装配校验，为后续的工程图生成、数控加工仿真提供完整的三维模型基础。
