多规格十字槽沉头螺钉参数化配置模型

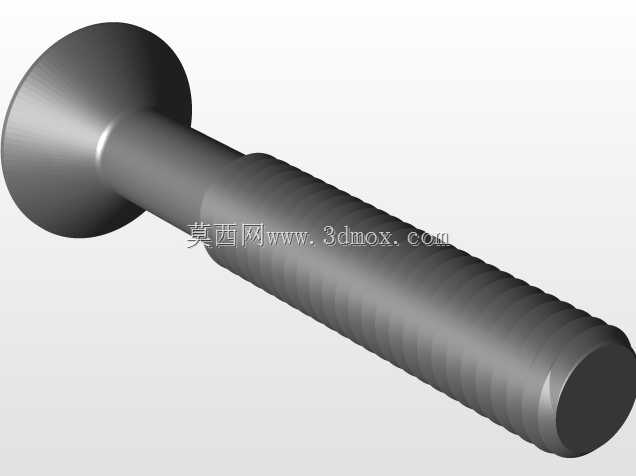

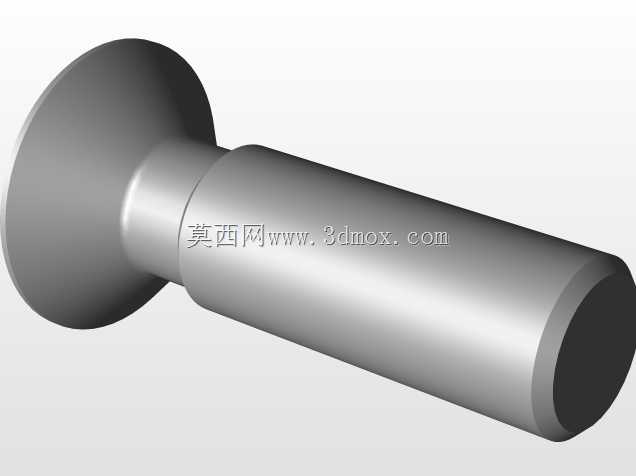

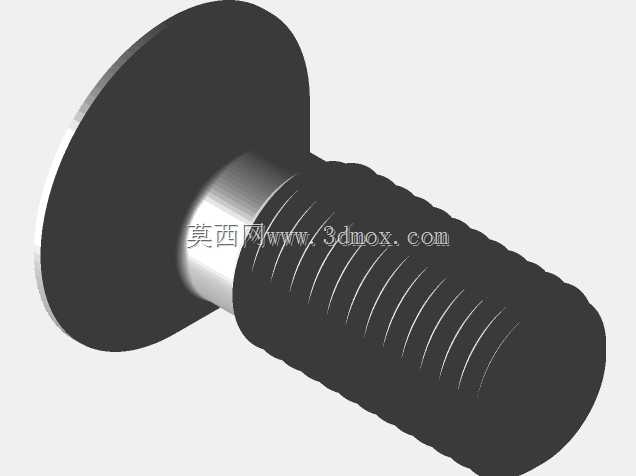

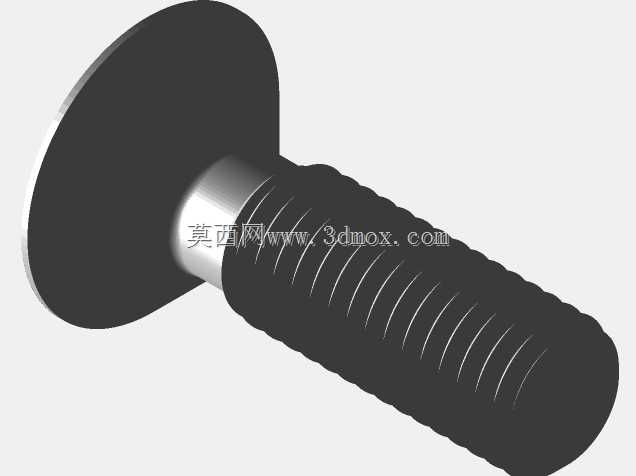

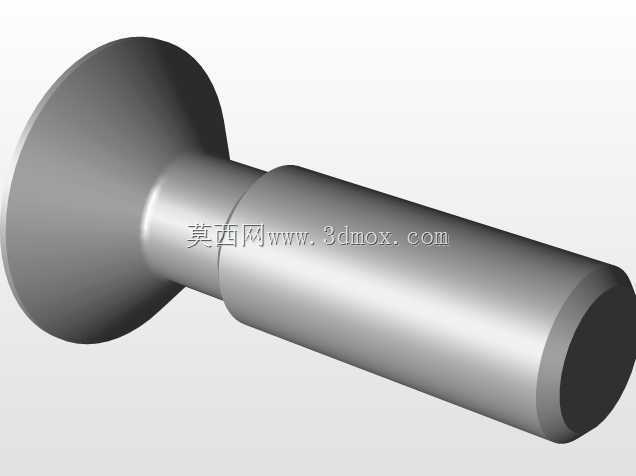

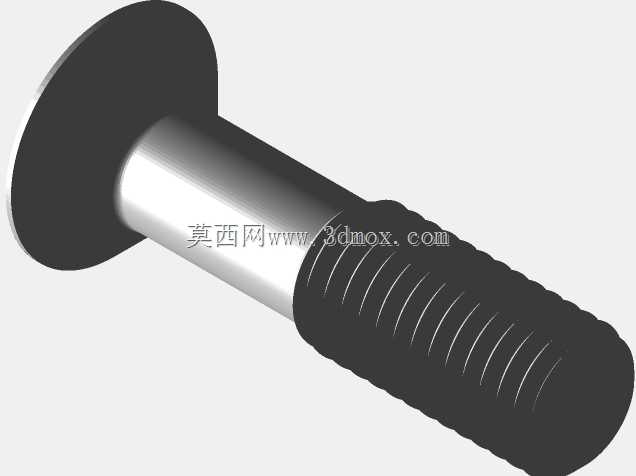

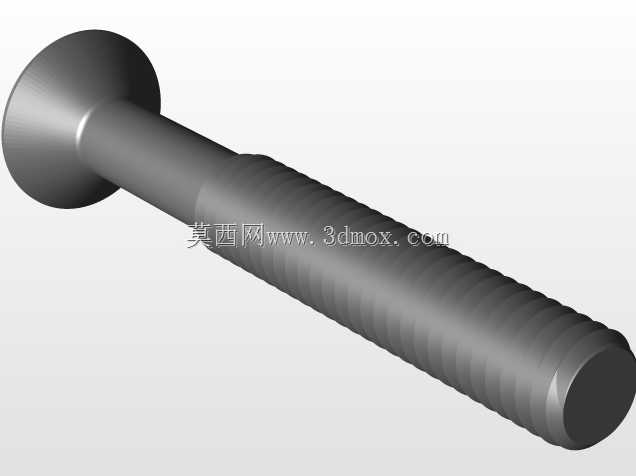

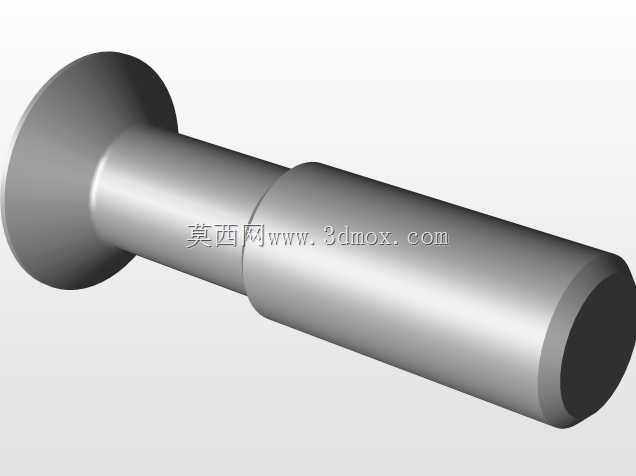

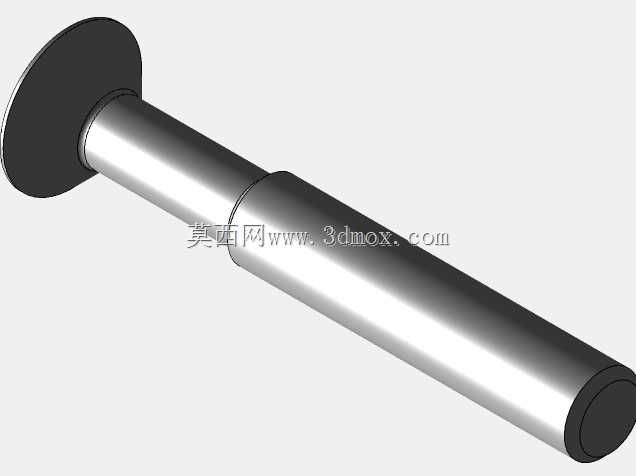

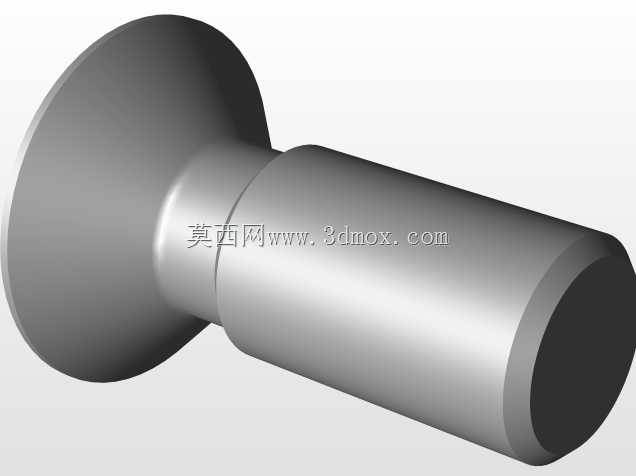

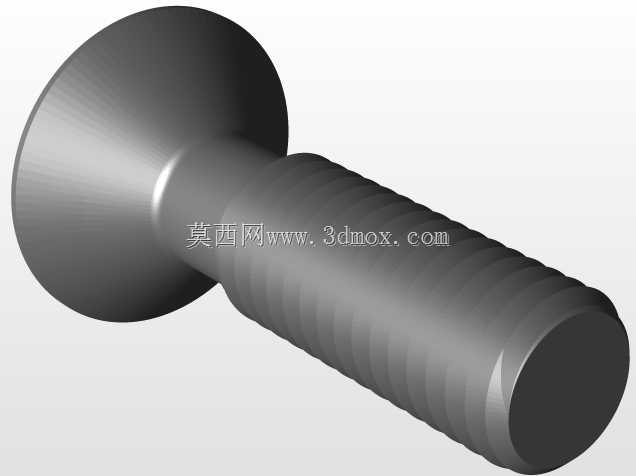

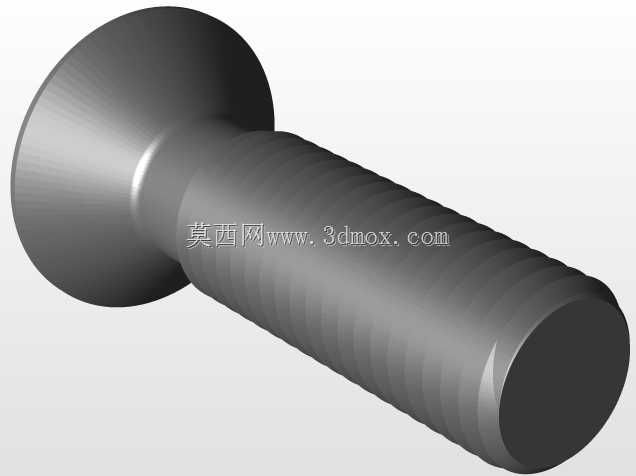

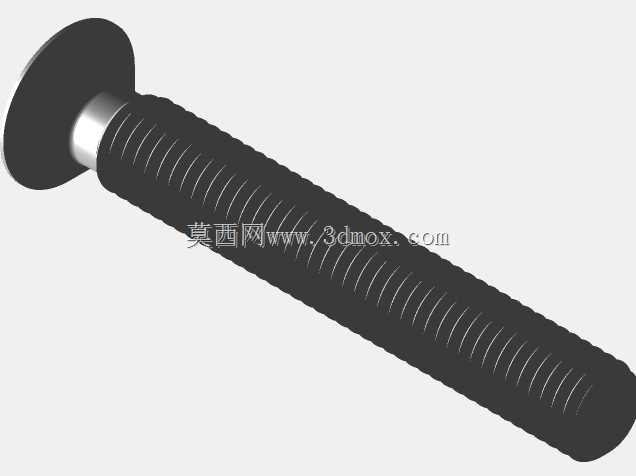

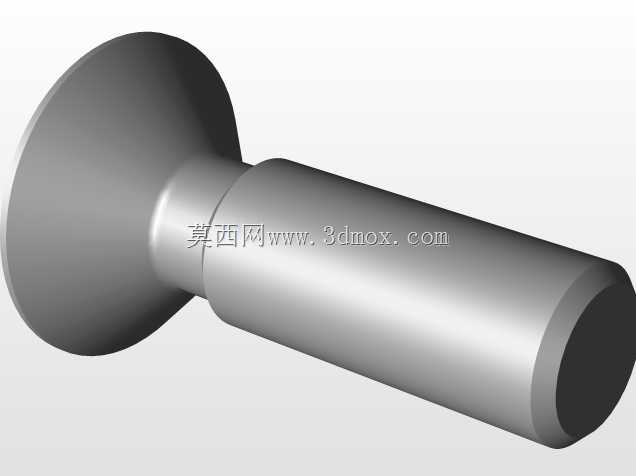

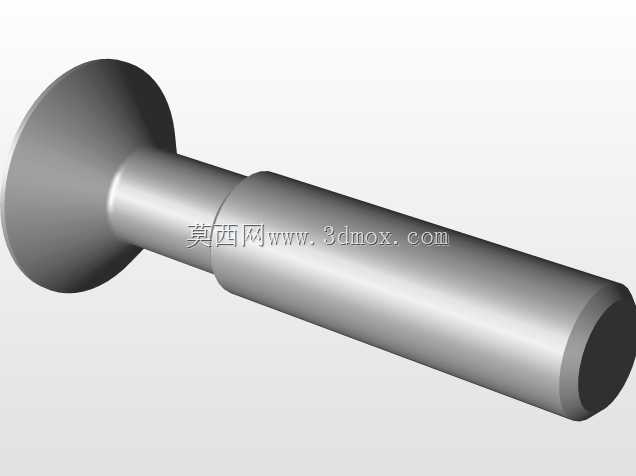

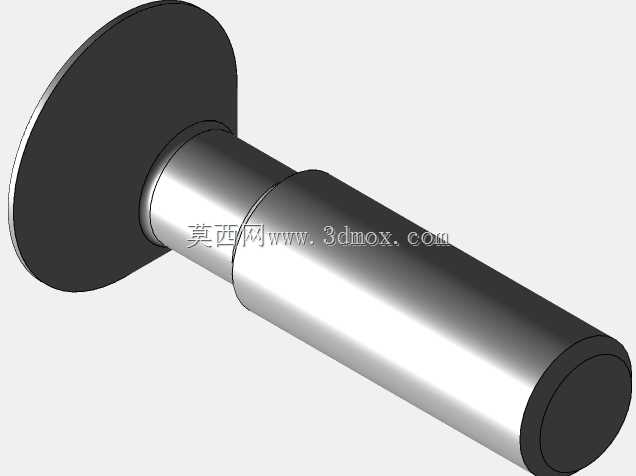

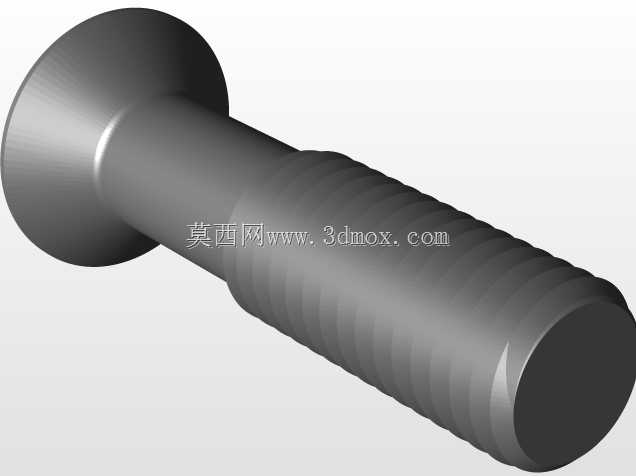

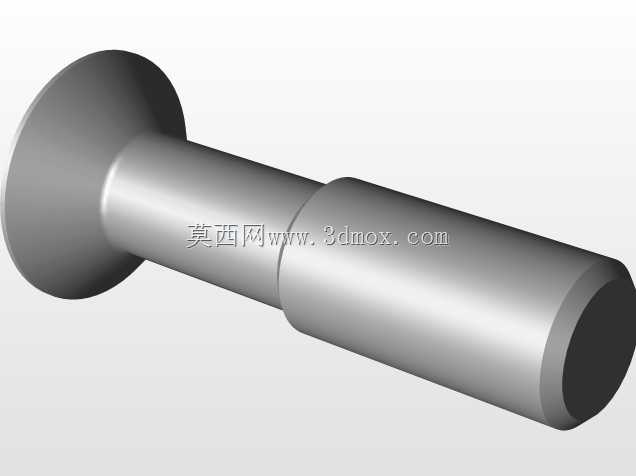

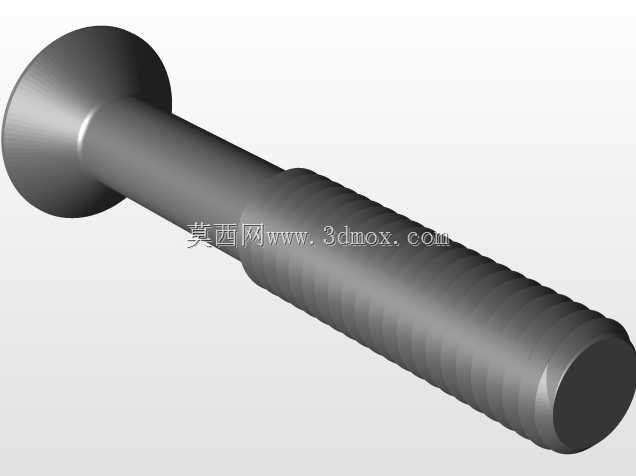

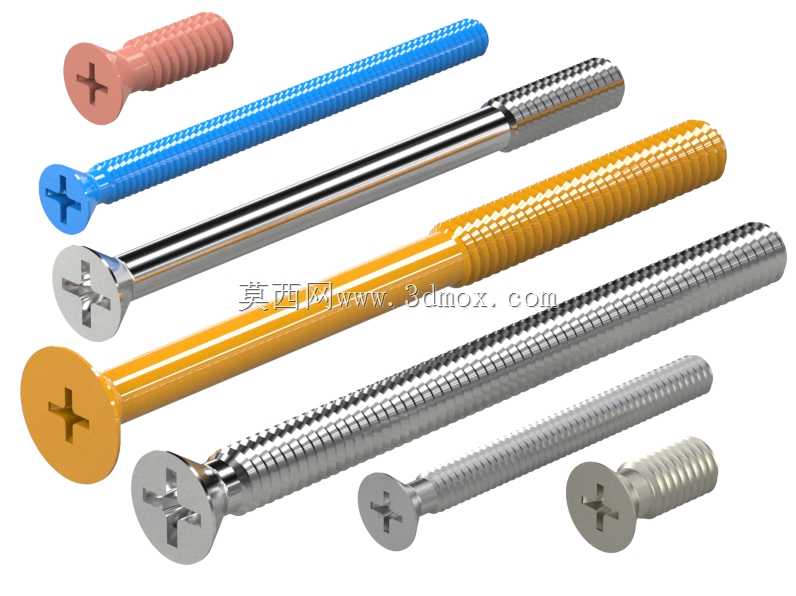

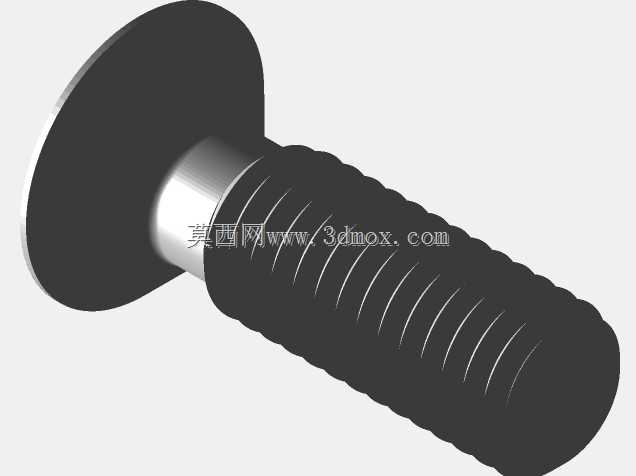

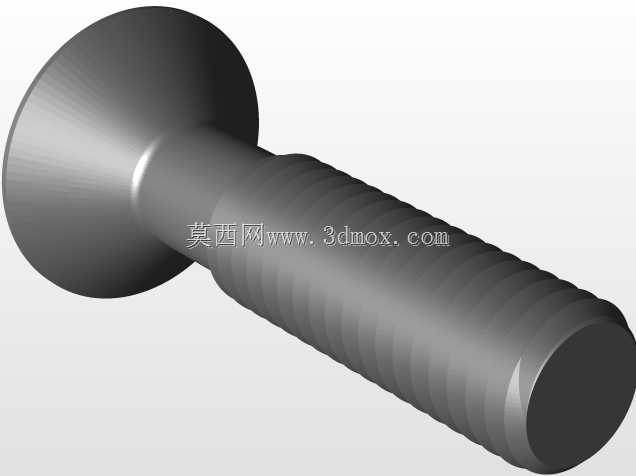

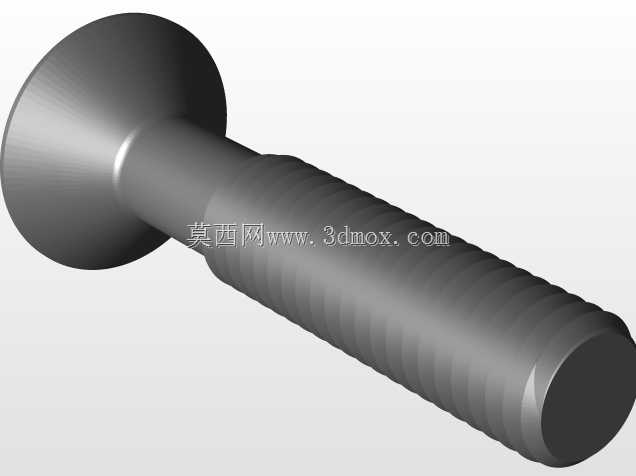

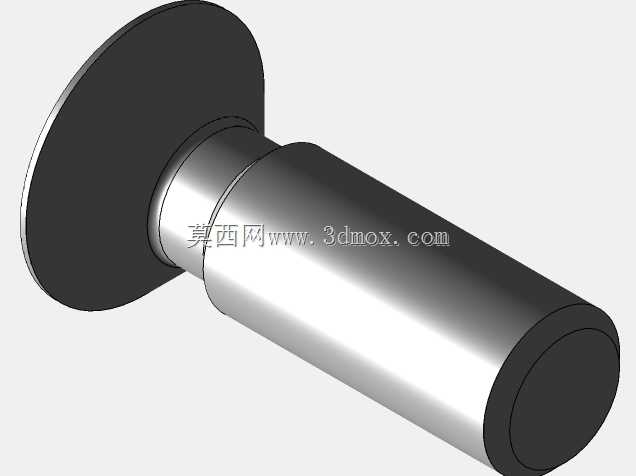

在各类机械装配、钣金连接、电子设备壳体组装、工装夹具搭建场景中，十字槽沉头螺钉是应用频次极高的紧固件品类，其沉头结构可在安装后让螺钉头部完全沉入工件沉孔内，保证连接面平整无凸起，避免突出的螺头剐蹭周边部件、干涉设备运动轨迹，或是影响产品外观平整度。这类螺钉的选型往往需要匹配不同的工件厚度、连接孔位尺寸、沉孔加工深度，不同工况下对螺钉的公称直径、螺杆长度、头部锥角、螺纹长度都有差异化要求，传统单规格模型无法覆盖多变的选型需求，参数化配置模型可根据实际装配边界快速调整生成对应规格的螺钉模型，大幅提升结构设计阶段的选型与建模效率。从设计逻辑来看，该系列螺钉严格遵循通用紧固件的外形规范，头部采用90度沉头锥面结构，十字槽的槽深、槽宽与对应公称直径的螺钉尺寸匹配，保证十字螺丝刀可完全嵌入槽内，拧紧过程中不易出现滑牙、脱槽问题。螺杆部分分为全螺纹与半螺纹两种结构形式，光杆段的直径与螺纹大径保持合理公差配合，安装时光杆段可穿过工件的光孔，通过螺纹段与下方的内螺纹孔或是螺母配合实现夹紧。不同长度规格的螺钉可适配不同的总连接厚度，安装时需提前在工件上加工对应尺寸的沉孔，沉孔的锥角需与螺钉头部锥角一致，沉孔深度需保证螺钉拧紧后头部端面不高于工件表面，避免出现装配干涉。在实际设备装配中，这类沉头螺钉多用于覆盖件与框架的连接、钣金件之间的拼接、电气元件在安装板上的固定等场景，相比盘头螺钉，其沉头结构不会在工件表面形成凸起，在有滑动接触面、外观面要求平整的装配位置优势明显。模型在建模时还原了螺钉头部的十字槽细节、螺纹段的牙型轮廓、头部与螺杆衔接处的过渡圆角，不同表面处理的外观效果也做了对应呈现，可直接用于装配干涉检查、装配工艺模拟、产品渲染展示等环节。配置器可根据输入的公称直径、螺杆长度、螺纹长度参数，快速生成对应规格的螺钉模型，无需重复从零建模，结构工程师在做整机装配时，可直接根据孔位参数调用对应规格的模型，核对沉孔尺寸、螺杆伸出长度是否符合设计要求，避免出现螺钉过长顶到对面部件、或是过短啮合牙数不足导致连接强度不够的问题。在做装配公差校核时，可通过模型模拟螺钉装入沉孔后的状态，确认头部锥面与沉孔锥面的贴合情况，保证拧紧后螺钉头部不会偏斜，连接受力均匀，避免长期受载后出现螺钉松动、沉孔压溃等问题。
