偏心轮式重力转动演示机械结构

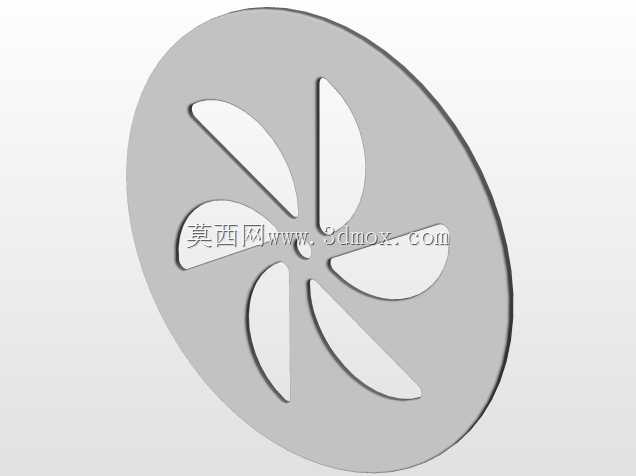

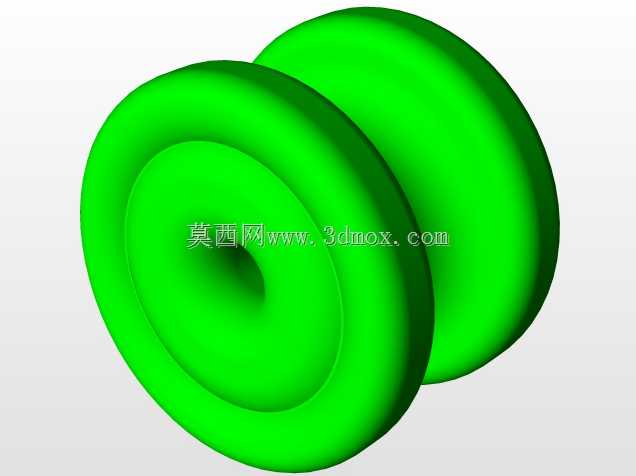

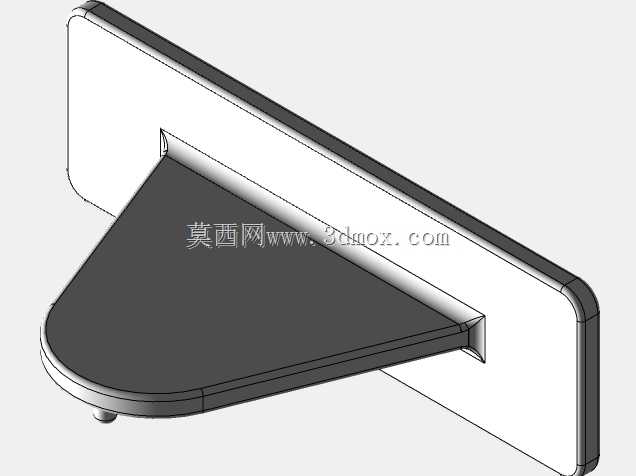

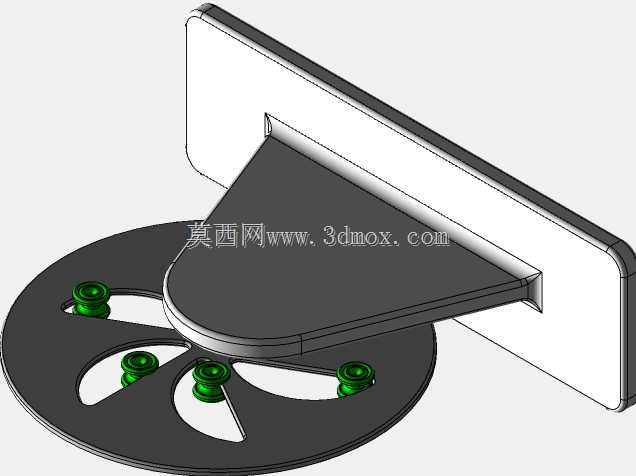

该结构属于力学原理演示类机械构件，主要应用于科普教学场景、物理力学实验展示以及机械原理认知实训环节，可直观呈现重力力矩作用下的转动运行逻辑，帮助学习者理解偏心配重带来的力矩变化规律，也可作为趣味机械摆件用于工业科普展厅、科创实验室的展陈布置，让受众直观感知机械转动过程中的力传递与力矩平衡特性。整体结构采用轮盘式主体设计，核心承载轮盘为圆形薄板结构，轮盘上沿周向均匀开设六组弧形通槽，每组通槽内对应配置一枚圆柱形金属配重块，配重块可沿通槽的弧形轨迹自由滑动，轮盘中心设置转轴安装位，可适配标准直径的转动销轴，配套的支撑支架采用立式三角支撑结构，底部设置平整安装基面，可直接放置于水平台面完成固定，无需额外复杂安装工序，整体安装边界占用空间较小，适合桌面级场景布置。设计过程中围绕重力力矩的变化逻辑展开，通过弧形通槽的轨迹规划，让轮盘转动过程中处于不同方位的配重块自动沿槽滑动，始终保持单侧配重的力臂长度大于对侧，以此形成持续的偏心力矩驱动轮盘转动，配重块选用密度较大的金属材质加工，单块配重质量控制在合理区间，确保转动过程中具备足够的重力势能转化为转动动能，同时配重块与通槽之间采用小间隙配合，既保证滑动顺畅无卡滞，又避免间隙过大带来的转动晃动问题。轮盘主体可选用金属板材或硬质复合板材加工，表面做哑光黑化处理减少反光干扰，配重块表面做抛光防锈处理，提升整体结构的耐用性与展示效果，中心转轴位置配置低阻力滑动轴承，降低转动过程中的摩擦损耗，让整体转动过程更加平稳顺滑。支撑支架采用倾斜式支腿设计，保证轮盘转动过程中整体结构的稳定性，不会因配重偏载出现倾覆问题，支架与轮盘转轴的连接位置设置可调锁紧结构，可根据展示需求调整轮盘的转动阻尼，适配不同的演示场景需求。
