6s系列工业铝型材机架搭建用结构件

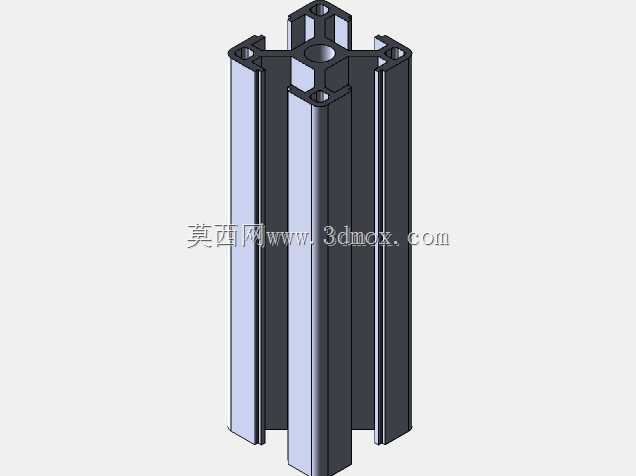

　　这款6s规格铝型材是自动化设备机架搭建场景中常用的基础结构件，日常做非标设备设计时，这类型材的选型直接决定了整套机架的承重能力、安装便捷性与后期改造成本。从截面结构来看，这款型材采用四槽对称布局，中心预留了贯通的安装孔位，既可以通过内置的T型螺母完成外部钣金、导轨、拖链等附件的安装，也能利用中心孔位穿装螺杆实现多段型材的同轴拼接，不需要额外做端面攻丝处理，能大幅缩短现场装配的工时。

　　实际应用中，这类型材常被用来搭建小型检测设备的支撑框架、流水线旁的物料周转台架、电气元件的安装立柱，相比传统方管焊接的机架，铝型材搭建的结构不需要做表面喷漆处理，型材本身的阳极氧化层就能满足常规车间环境下的防锈需求，后期调整设备布局时，只需要松开紧固件就能重新拆装组合，不会产生焊接结构无法拆解的废料。设计这款型材的三维模型时，重点还原了槽道的实际开口尺寸与内部卡位的公差，槽口宽度严格匹配常用的T型螺栓头部尺寸，避免建模时出现螺栓卡入后无法滑动、或者间隙过大导致安装件晃动的问题，型材的外轮廓边角做了标准的R角处理，和实际量产型材的外形一致，做装配干涉检查时不会出现边角误判的情况。

　　安装边界方面，这款型材的截面外接圆尺寸适配常规的40系列型材连接件，端盖、角码、脚轮安装板等通用配件都可以直接匹配使用，单根型材的长度可以根据设计需求任意裁切，拼接时相邻两根型材的对接面不需要做特殊加工，依靠端面的平整切口就能保证拼接后的垂直度，槽道内部的加强筋布局经过优化，在同等米重的情况下，比同规格的普通槽型材抗扭强度高出15%左右，用来承载重量不超过80kg的悬臂结构时，不需要额外加装加强撑就能满足挠度要求。做设备整体建模时，直接调用这款型材模型可以快速完成框架的搭建，不需要从零开始绘制截面草图，能有效提升结构设计的效率，模型上预留的所有安装孔位、槽道尺寸都和实际量产件一致，导出工程图后可以直接用来核算物料用量，不会出现建模尺寸和实物不符导致的采购错漏问题。
