脚踏式连杆压紧夹持工装结构设计

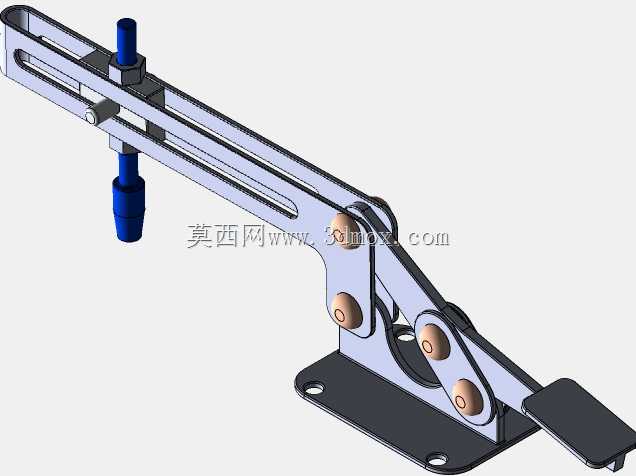

　　这款脚踏驱动的连杆式压紧夹持结构，多应用在小型工件装配、电子元件引脚压合、小尺寸零部件定位铆接的工位场景中，相比手动按压式夹具，它能解放操作人员的双手，在压持固定工件的同时，操作人员可同步完成工件对位、配件装配、涂胶等操作，大幅提升单人作业的操作效率。从结构设计逻辑来看，整套机构采用多组铰接连杆组成肘节增力结构，利用连杆过死点的力学特性实现压头位置的自锁，当操作人员踩下底部的脚踏踏板时，力通过底部铰接的连杆组逐级传递，带动上方的滑动压臂沿长槽导向方向做直线下压动作，当踏板踩至行程终点时，连杆铰接点越过机构死点位置，此时即便撤去脚踏上的作用力，压头也会持续保持压紧状态，不会因为工件的反作用力出现松脱，只有主动向上扳动踏板复位，

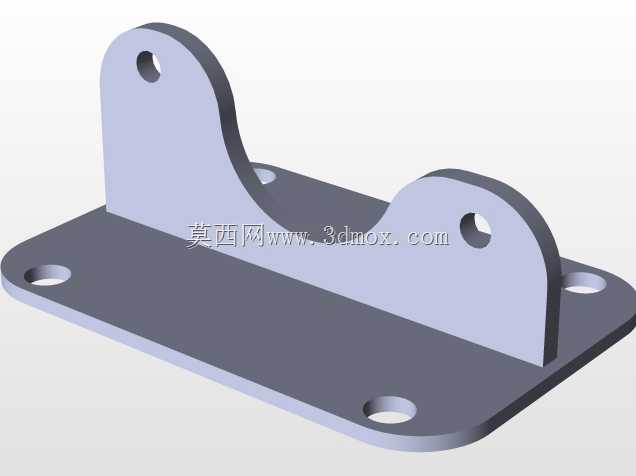

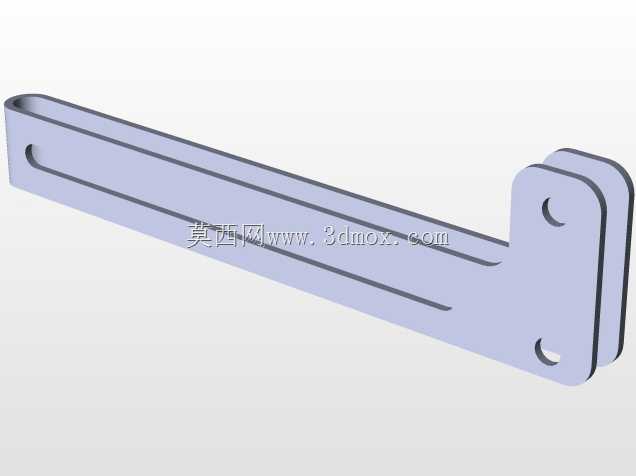

　　压头才会随连杆动作向上抬起，释放被夹持的工件。压臂上开设的长圆形导向槽，可根据不同工件的高度尺寸调整压头的前后安装位置，适配不同尺寸规格工件的压持需求，压头与压臂采用螺纹连接结构，可根据压持接触面的需求更换不同形状、不同材质的压头，比如压持易刮花的塑料工件时可更换尼龙压头，压持金属工件时可更换硬质钢质压头，避免压伤工件表面。底部的安装底座开设两个对称的安装孔，可通过螺栓直接固定在工作台台面或者专用工装架上，安装时需要预留踏板的踩踏活动空间，踏板向下踩踏的行程范围内不能有其他结构干涉，整套机构的安装边界宽度不超过180mm，长度方向从底座后端到压头最前端的最大伸出距离约220mm，压头的上下活动行程约35mm，

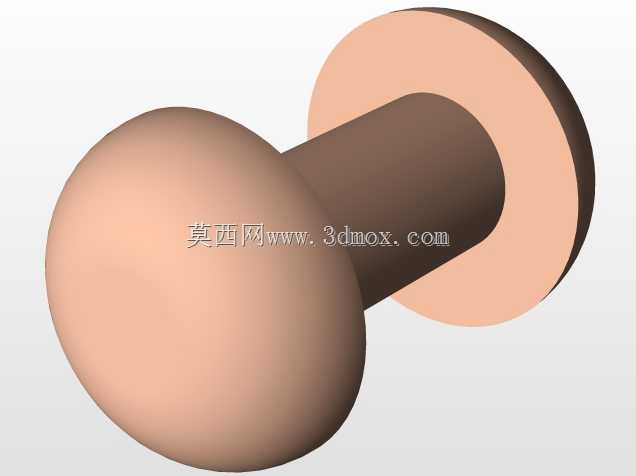

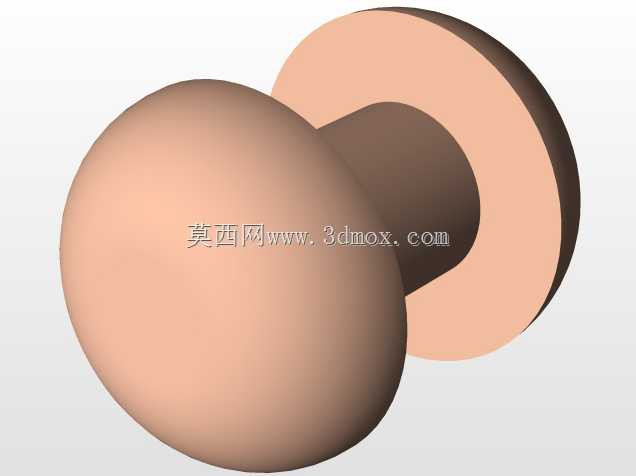

　　可满足大部分高度在40mm以内的小型工件的压持需求。整套连杆的铰接位置均采用铜质衬套作为转动副，减少长期往复动作带来的铰接磨损，延长机构的整体使用寿命，铰接销轴采用带卡槽的圆柱销，避免反复动作过程中销轴脱出造成机构失效。在实际产线应用中，这类夹具常成对布置在装配工位两侧，同时压持工件的两个定位点，保证工件装配过程中不会出现位移，相比气动压紧夹具，它不需要外接气源管路，部署灵活，不会出现管路漏气、气压不足导致压持力不够的问题，适合小型加工车间、装配工位的零散工装部署需求，也可作为小型专用设备的内置压紧机构使用，集成到自动化装配线的手动上料工位中，兼顾操作灵活性与压持可靠性。
