ELCO遥控鱼雷快艇仿真结构设计

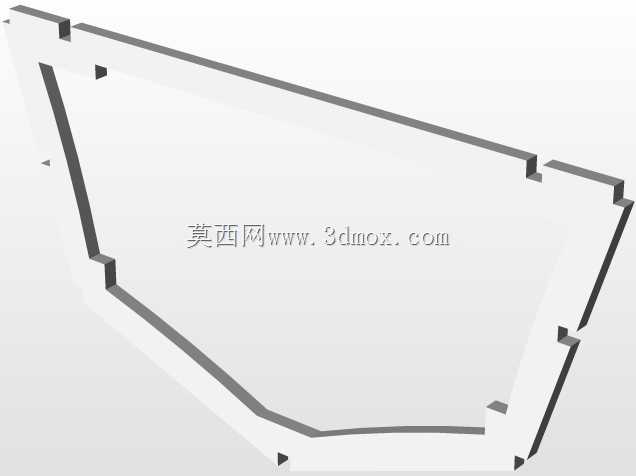

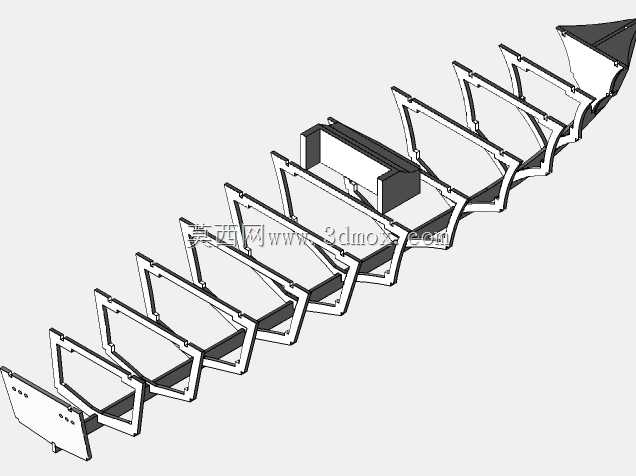

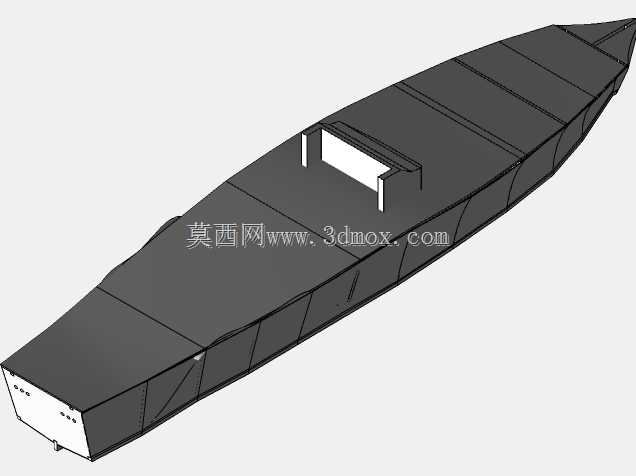

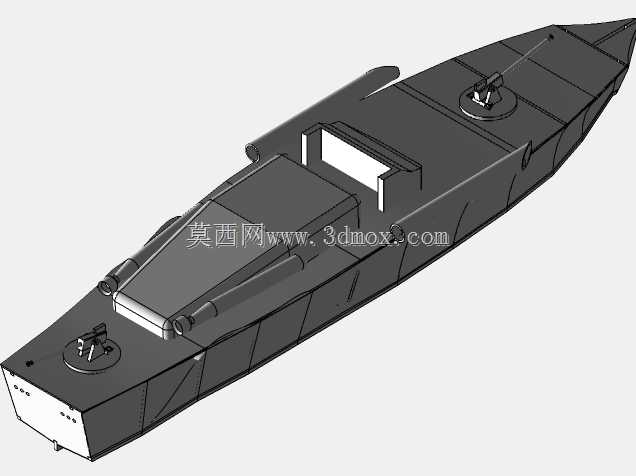

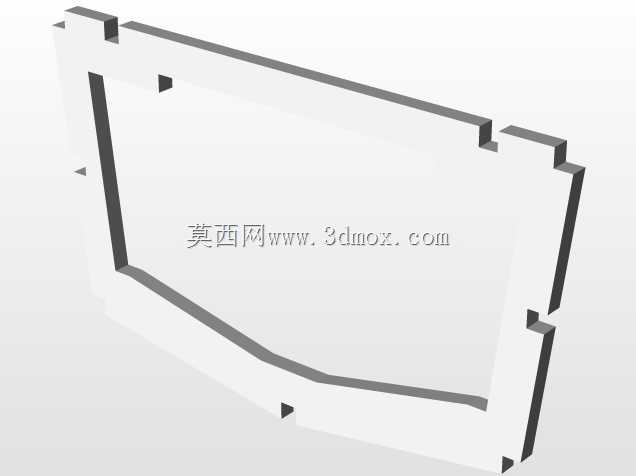

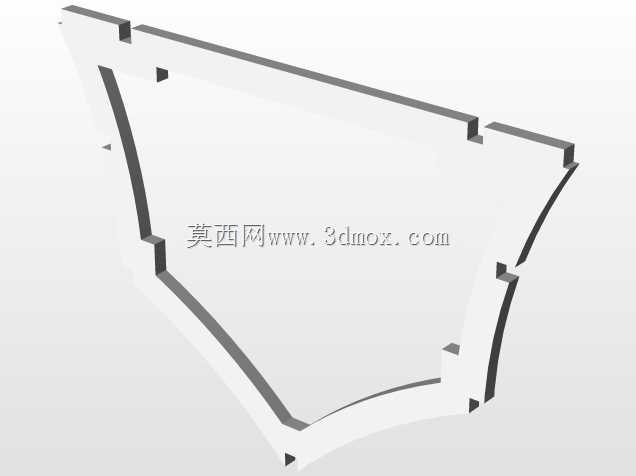

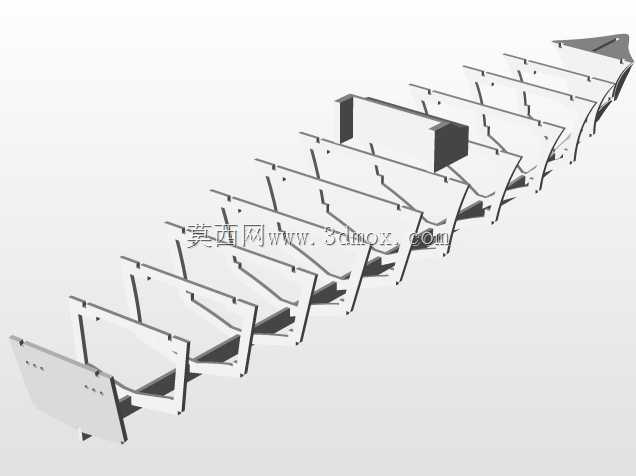

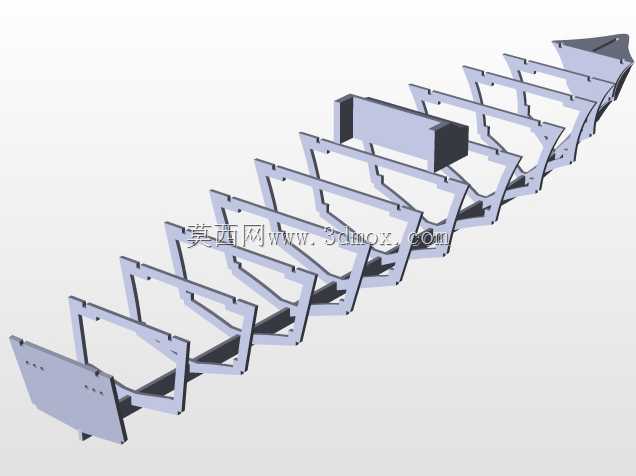

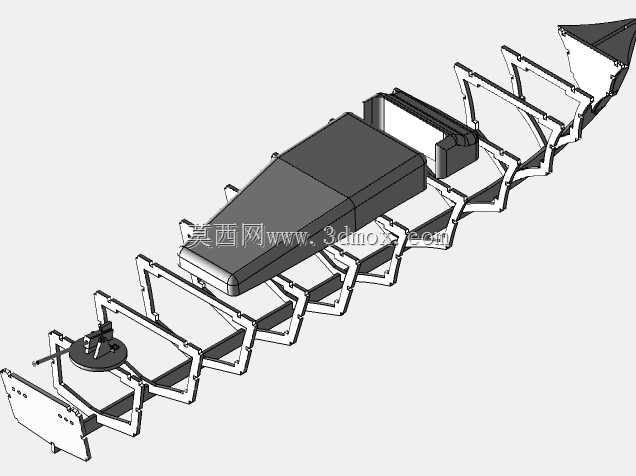

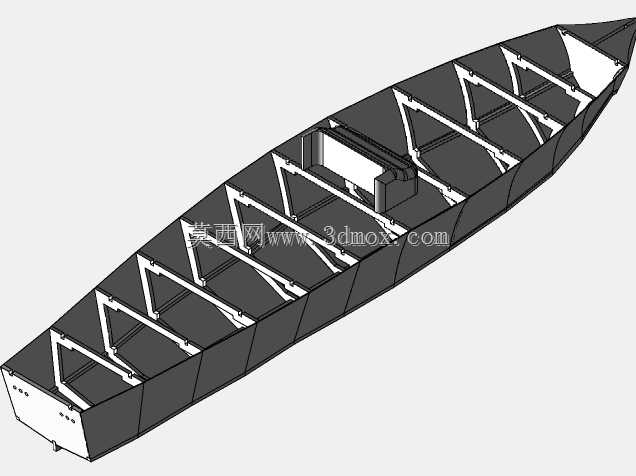

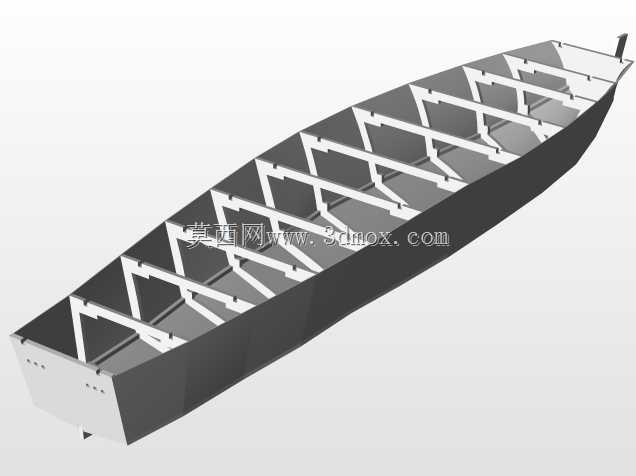

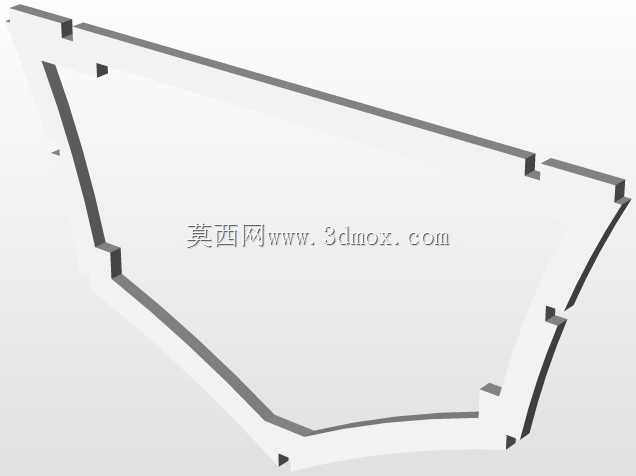

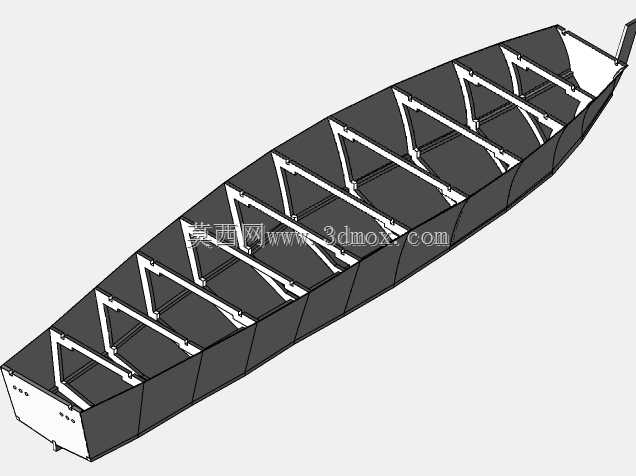

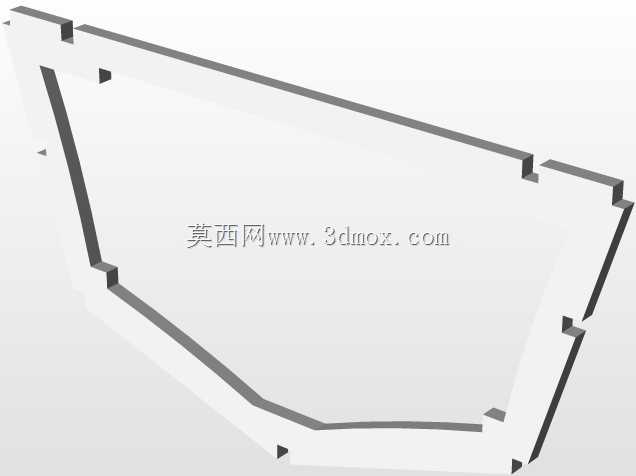

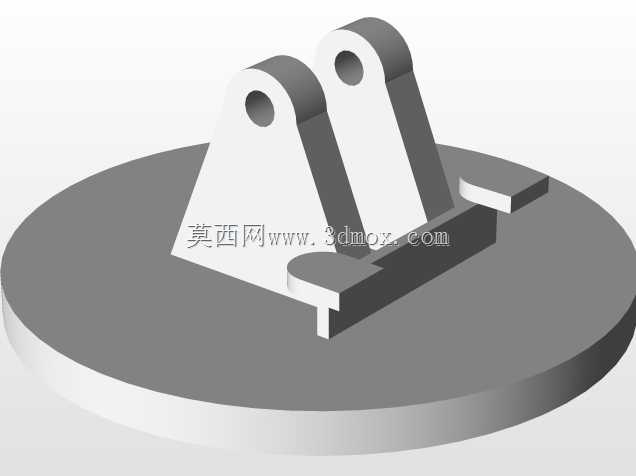

这款ELCO遥控PT艇的三维结构设计，主要面向静态仿真收藏、动态遥控航行两大核心应用场景，既可以作为军事模型爱好者手工制作的结构参考，也能适配小型遥控动力组件改装，实现水面航行的实操需求，同时也可作为军工科普展陈、青少年国防教育教具的结构原型，还原二战时期鱼雷快艇的经典构型特征。从实际用途来看，该原型PT艇是近海突击类轻型水面作战载具，依靠高航速、低吃水的特性，可在近岸、岛礁周边浅水区域执行快速突击、鱼雷投射、巡逻警戒任务，遥控模型版本完整还原了实艇的功能布局逻辑，预留了动力系统、遥控接收机、舵机的安装空间，可直接适配常规遥控船模的动力套件完成组装。在功能特性设计上，模型完整复刻了实艇的甲板功能分区：艇艏设置了环形武器站基座，可适配小口径仿真武器组件安装；中部为驾驶舱结构，预留了透明舱件的安装卡槽，还原实艇的观察窗构型；艇身两侧设置了鱼雷发射装置的安装位，精准对应实艇的武器挂载位置；艇艉区域为动力舱预留空间，可容纳双电机驱动组件、电池仓与舵机传动结构，同时艇身底部做了顺滑的流线型处理，减少航行时的水阻，提升遥控航行时的稳定性。设计思路上，整体采用等比例缩放的建模逻辑，严格遵循实艇的外形比例关系，所有结构件都做了壁厚优化，适配3D打印、板材切割等常见模型制作工艺，避免出现薄壁易损、装配干涉的问题；艇身采用分段式结构设计，上层建筑与主艇身可拆分，方便内部动力组件的安装与后期维护，所有拼接位置都设计了定位卡槽，降低手工组装的对位难度，即使是入门级模型爱好者也能顺利完成装配。外形尺寸与安装边界方面，模型成品总长1米，总宽350毫米，尺寸单位采用毫米级精度建模，艇身内部净空高度满足常规2S/3S航模锂电池、380级有刷电机的安装尺寸要求，舵机安装位适配标准9g微型舵机的安装孔位，武器站、鱼雷发射管等外部附件都预留了粘接定位面，不需要额外打磨修改即可完成固定；艇身吃水线位置做了明确的结构标识，方便组装时调整配重，确保航行时的吃水深度符合设计要求，避免出现航行侧翻、艇艏埋水的问题，整体结构既保证了仿真外观的还原度，又兼顾了遥控模型的实用改装需求。
