气动雕刻机MK2主轴执行端结构设计

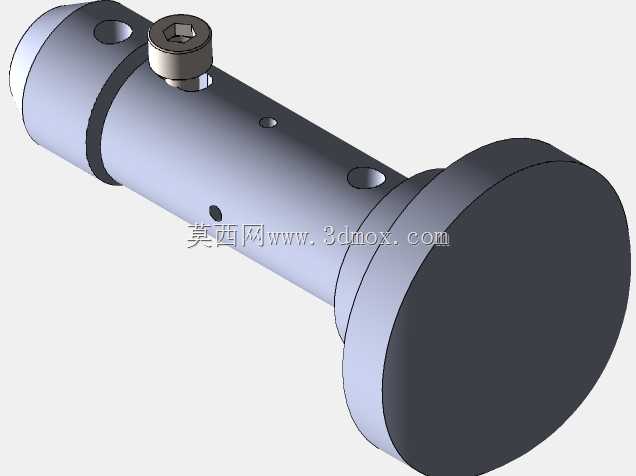

　　这款气动雕刻机的执行端结构，主要面向小型工件的精细雕刻、毛刺清理、标识打刻作业场景，在五金修模、工艺品精加工、小型金属件标记作业中应用广泛，依靠压缩空气驱动内部叶轮带动前端刀具高速旋转，相比电动同类产品，具备过载不烧机、转速区间适配精细加工、长时间作业温升低的优势。从结构设计来看，整体采用长圆柱握持主体搭配大直径尾端端盖的布局，握持段直径适配成年人手掌抓握尺寸，表面做了等距环槽设计，既可以提升握持时的摩擦力，避免加工过程中打滑，也能在一定程度上提升缸体的散热效率，环槽的间距经过反复调整，不会因为槽距过密导致加工时硌手，也不会因为槽距过疏损失防滑与散热效果。主体上分布的多组径向通孔，一部分是气路的进出气通道，用于连接外部压缩空气管路，

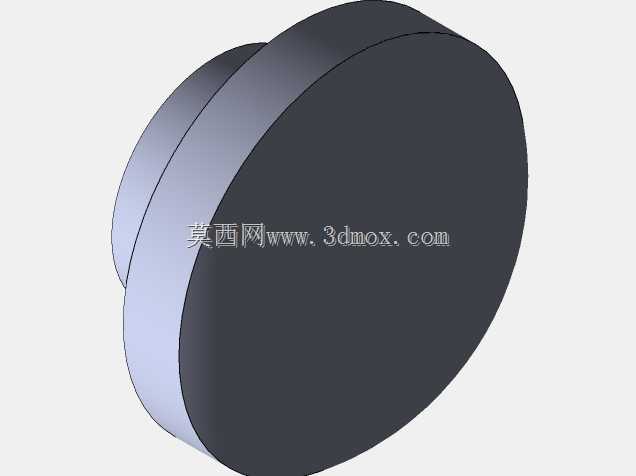

　　实现驱动气源的接入与废气排出，另一部分是安装定位孔，用于固定内部的气缸衬套、轴承座等核心部件，顶部的内六角紧定螺钉用于锁紧装入的刀具夹头，更换不同规格的雕刻刀、磨头时，只需要拧松该螺钉即可完成快换，无需额外的复杂拆装工具。尾端的大直径端盖一方面作为气缸的后端密封结构，内置密封胶圈与止转结构，保证压缩空气不会从尾端泄漏，另一方面大直径的端面可以在作业时抵住手掌掌心，抵消雕刻作业时产生的轴向反作用力，降低长时间握持作业的疲劳感，端盖与主体的连接采用细牙螺纹配合，既保证连接强度，也能保证同轴度，避免高速旋转时出现偏摆震动。设计过程中重点考量了安装边界的适配性，主体外径控制在常规手持气动工具的通用尺寸范围内，

　　可以适配市面上多数通用的刀具夹头、气管快插接头，不需要单独定制配套配件，整体轴向尺寸经过优化，不会因为长度过长导致狭小空间内操作受限，也不会因为长度过短导致握持发力不便。内部的气道走向做了平滑过渡处理，避免直角气道带来的气压损失，能有效降低压缩空气的能耗，在同等气源压力下可以输出更高的转速与扭矩，各部件的同轴度公差控制在0.02mm以内，保证高速旋转时的跳动量满足精细雕刻的精度要求，不会因为刀具跳动导致雕刻边缘出现毛边、纹路不均的问题。
