适配130公斤铁砧的锻造切断工装结构

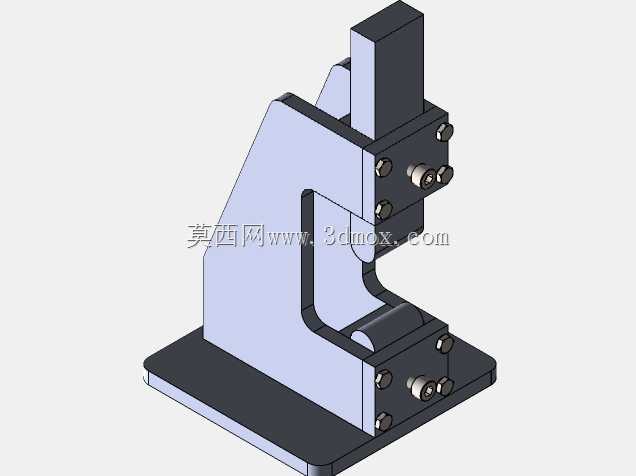

　　这套锻造配套工装主要面向小型手工锻造作业场景，适配130公斤级常用铁砧安装使用，核心功能是完成热态金属坯料的定长切断作业，替代传统手持錾子配合手锤的裁切方式，降低锻造作业中手持工具的操作风险，同时提升坯料切断面的规整度，减少后续锻打修形的工作量。工装整体采用C型开式机架结构，底部设置带安装孔的平板底座，可直接通过螺栓压紧固定在铁砧的侧边平台上，无需对原有铁砧结构做焊接、打孔等破坏性改造，安装后不会占用铁砧核心锻打工作面的操作空间，拆卸后可快速收纳，适配流动作业、小型工坊等灵活布置的使用需求。模具刃口的有效工作宽度为40毫米，可覆盖日常手工锻造中常用的方钢、圆钢、扁钢坯料的裁切尺寸，针对加热到锻打温度的低碳钢、中碳钢坯料，

　　单次施加手动压力即可完成切断，刃口部位采用可拆卸式模块设计，长期使用出现磨损、崩口后可单独拆卸更换刃口块，无需整体报废机架，降低长期使用的维护成本。设计过程中重点考虑了手动操作的施力特性，上模的滑动导轨采用双侧导向结构，配合可调式锁紧螺栓控制滑动间隙，避免下压过程中出现刃口错位、啃模的问题，C型机架的喉深经过受力校核，在满负载裁切40毫米宽度热坯料时，机架的变形量控制在锻打工件允许的公差范围内，不会因为机架弹性变形导致切断面出现斜口、毛刺超标的问题。操作时将加热好的坯料放置在下模刃口的定位位置，通过手动驱动上模沿垂直导轨下行即可完成裁切，上模的回程依靠侧向设置的弹性复位结构实现自动抬升，无需手动提拉上模，单人即可完成坯料定位、

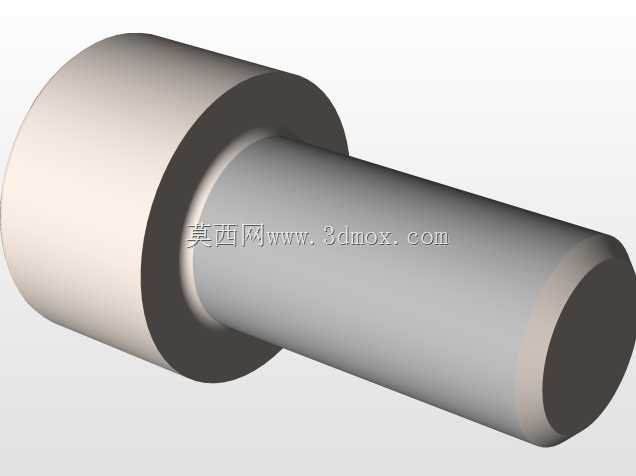

　　裁切的全流程操作，相比传统双人配合的錾切方式，作业效率可提升一倍以上，同时避免手锤敲击过程中可能出现的脱手、錾子飞溅等安全隐患。机架的主体结构采用厚钢板焊接后去应力处理，关键受力部位做了加厚加强设计，可承受长期反复的冲击载荷，连接部位全部采用标准紧固件装配，没有复杂的传动结构，日常维护仅需定期在导轨接触面涂抹润滑脂、检查螺栓紧固状态即可，对使用人员的设备维护能力没有过高要求，非常适合小型铁匠工坊、个人锻造爱好者、五金维修作坊等场景的日常锻打作业使用。
