可旋转桌夹式PCB焊接夹持支架

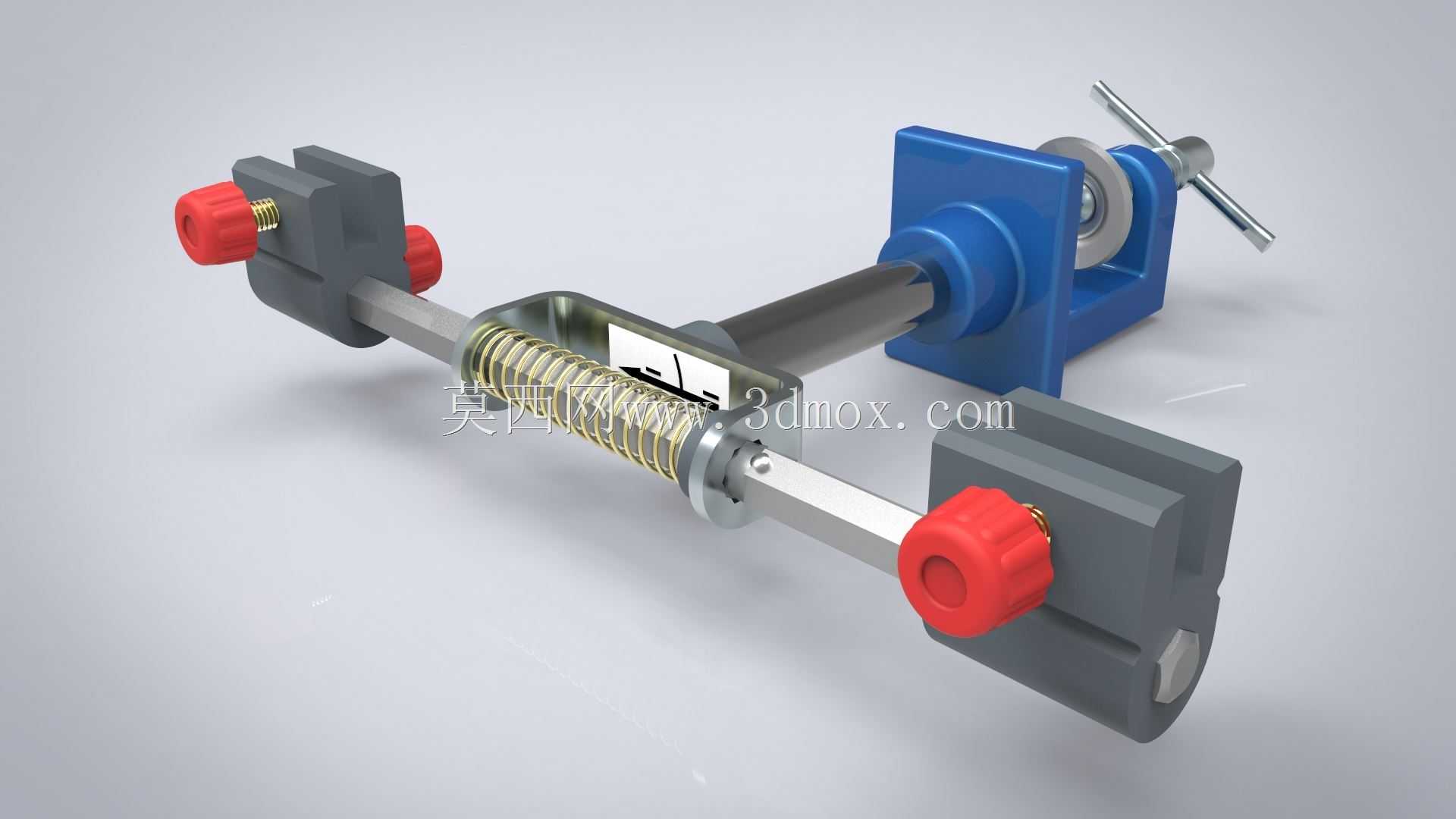

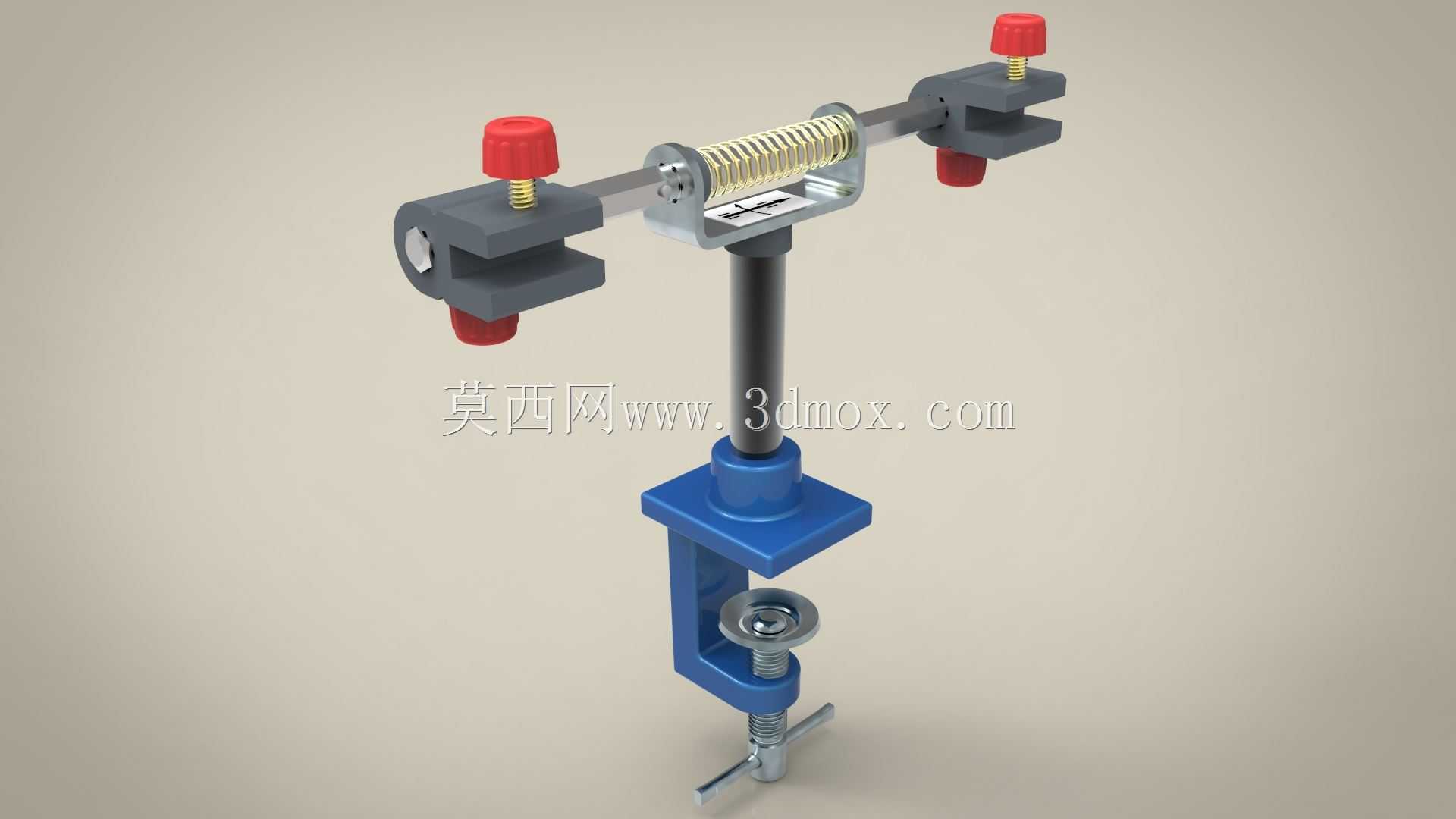

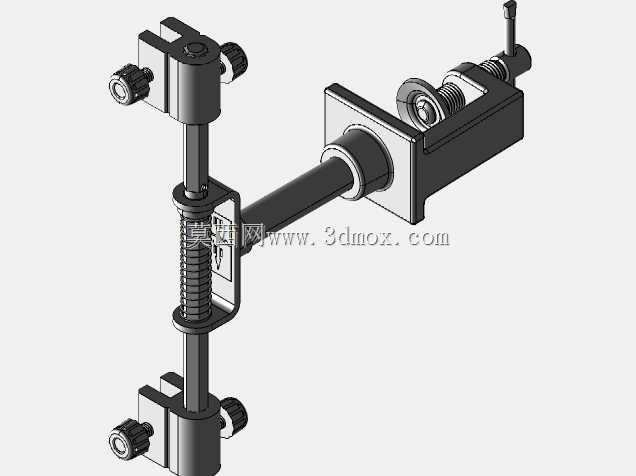

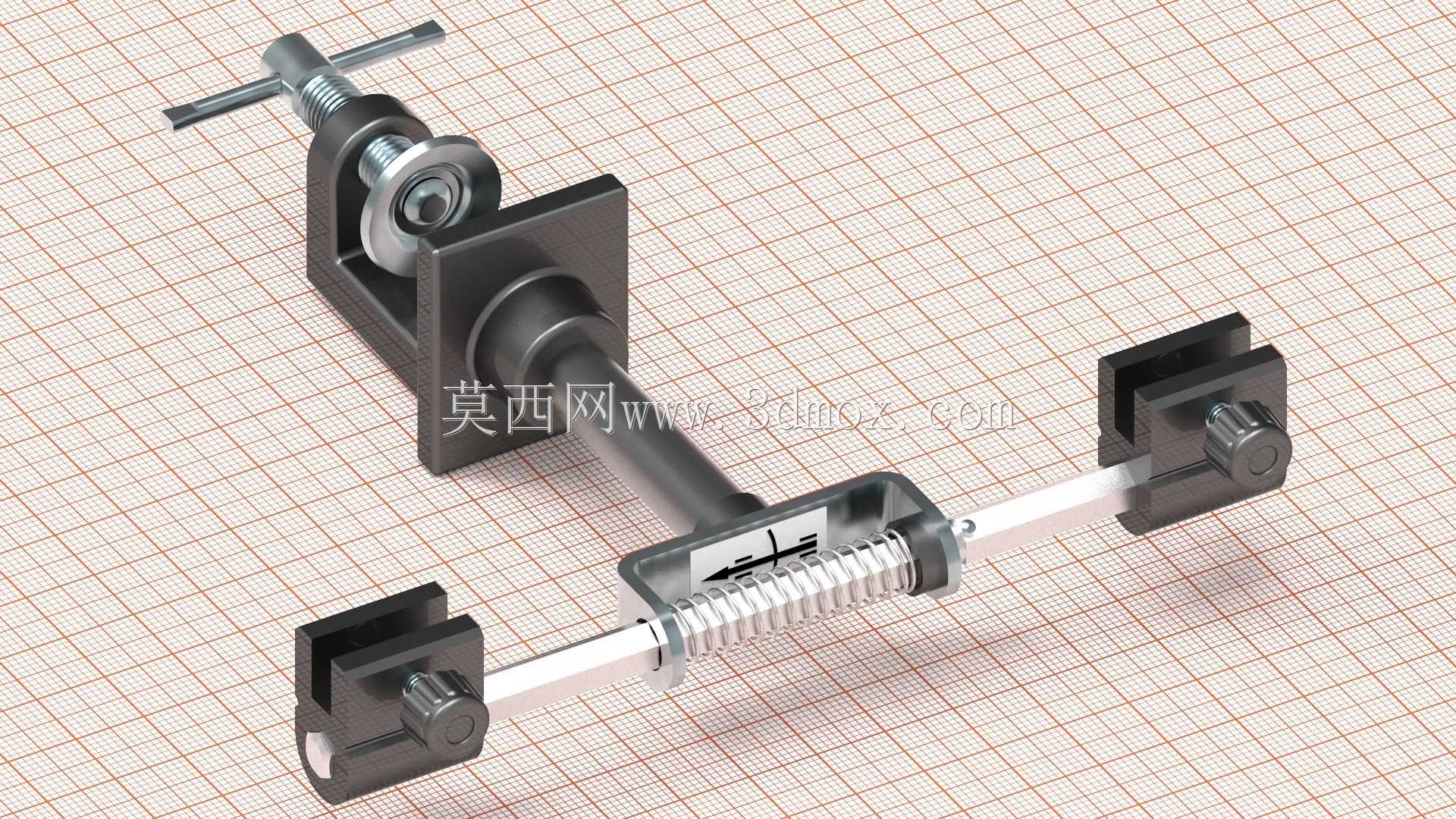

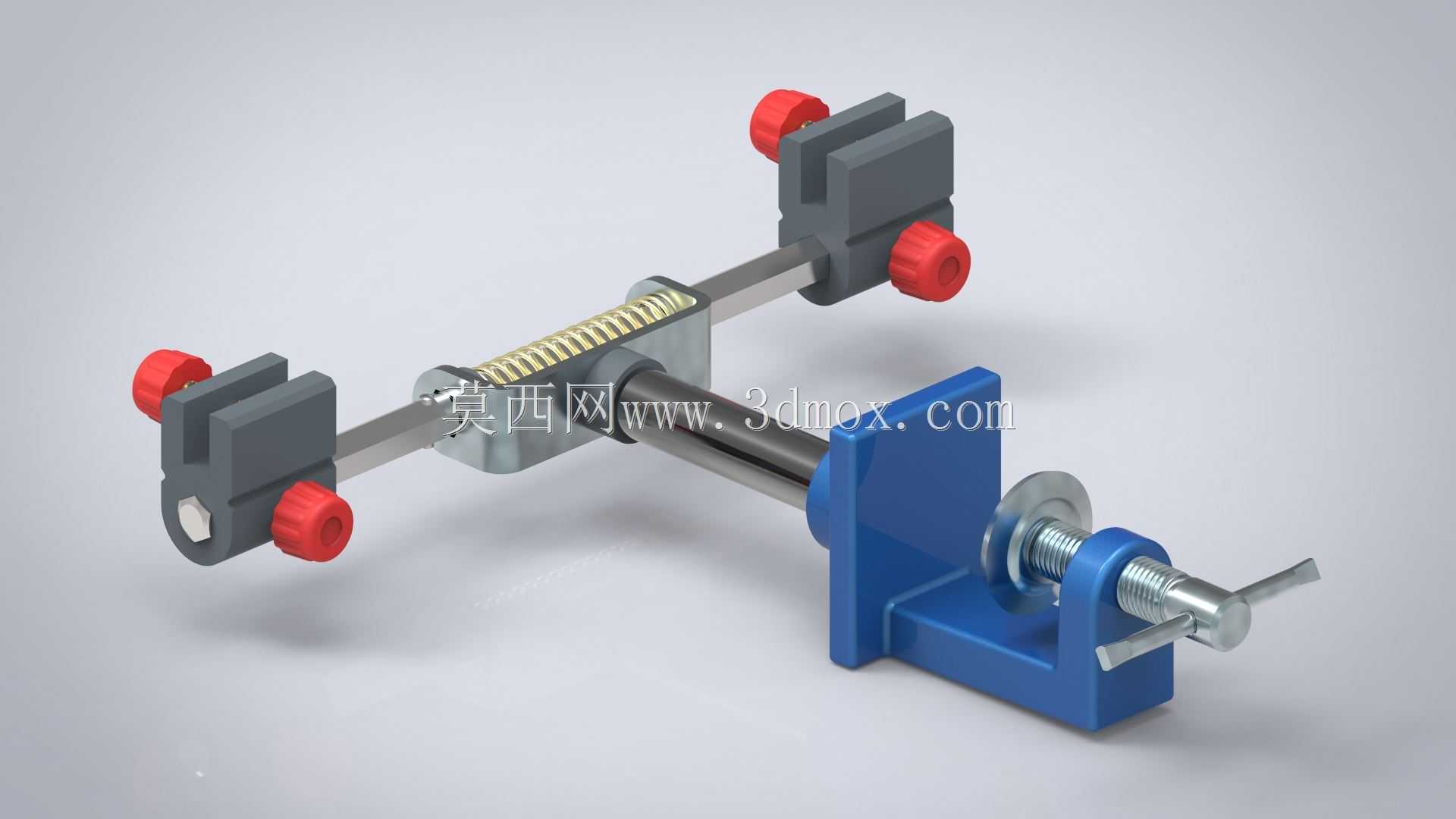

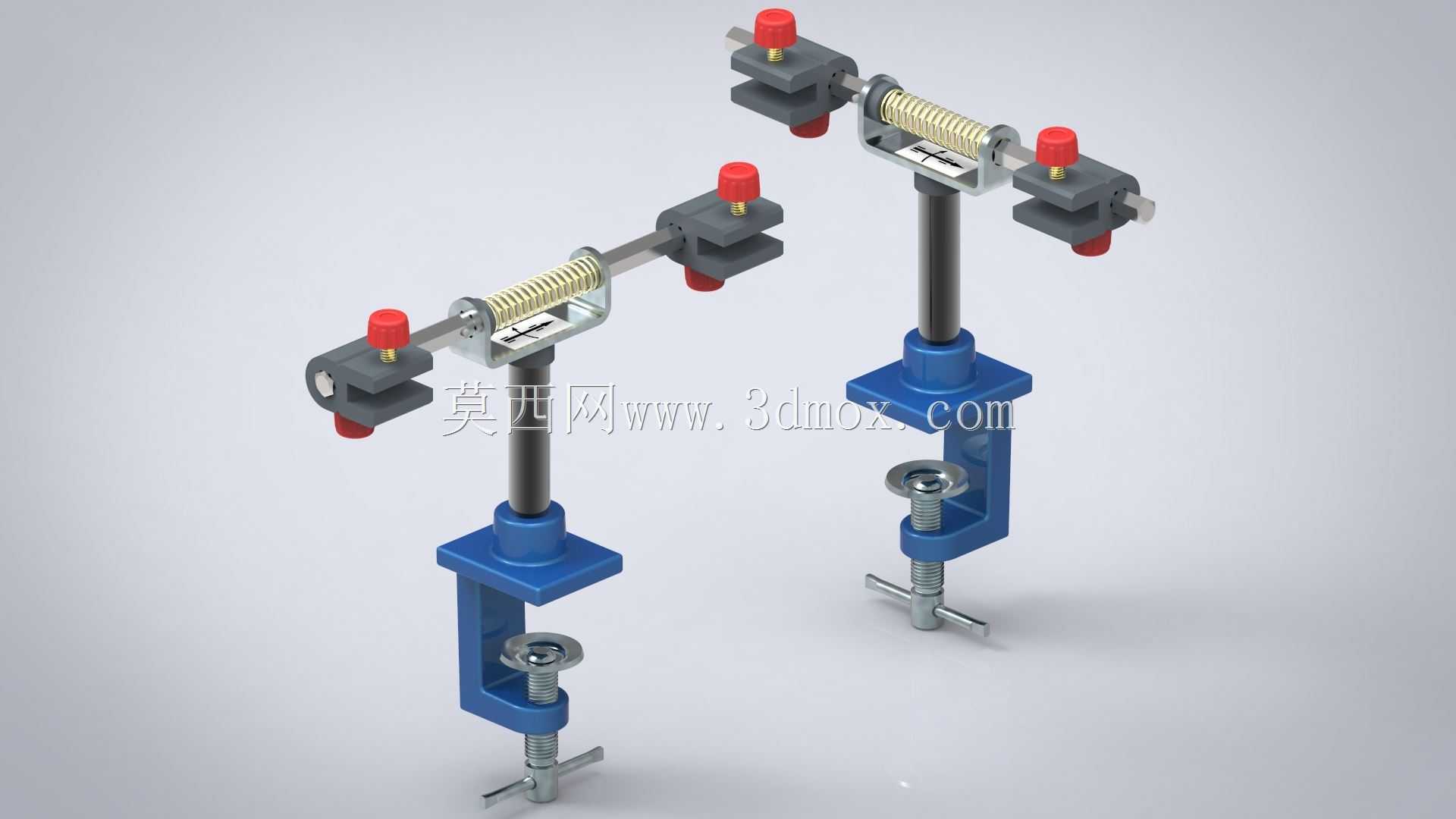

这款桌夹式PCB夹持装置，主要面向电子加工、电子研发、创客制作、小批量电路板返修等场景使用，能够解决电路板焊接、元件拆焊、飞线调试、外观检测过程中电路板难以固定、操作角度受限的痛点，替代传统手持电路板或者简易垫块支撑的操作方式，大幅提升电子装联环节的操作便利性与作业精度。装置整体采用桌夹式安装结构，无需在工作台面打孔固定，通过端部的蓝色锁紧夹座即可快速固定在厚度适配的工作台边缘，安装边界灵活，不会占用工作台核心操作区域，拆装移位都十分便捷，适配绝大多数常规电子维修台、研发实验台的台面厚度。夹持端采用对称式双夹块设计，夹块接触端配置红色防滑锁紧旋钮，旋钮内置防滑压头，能够适配不同宽度的印刷电路板装夹需求，夹持时不会刮伤电路板边缘，也能避免夹持力过大造成电路板形变开裂。装置的核心旋转调节结构支持360度连续回转，调节档位以30度为步进单位，操作人员可以根据焊接、检测的实际需求，快速将电路板调整到最适合操作的倾斜角度，无论是插装元件焊接、贴片元件返修、引脚修剪还是焊点检测，都能找到舒适的操作视角，减少长期作业的颈部疲劳。中部配置的弹簧缓冲定位结构，能够在角度调节过程中提供均匀的阻尼反馈，调整到目标角度后可以自动锁止，不会出现作业过程中电路板自行偏转滑落的问题。传动杆采用硬质金属材质加工，兼顾结构强度与轻量化需求，整体结构没有冗余设计，所有活动部件都做了顺滑处理，长期使用也不会出现卡滞、松动的问题。夹块的开口尺寸覆盖了常规消费电子、工控板卡类PCB的常见厚度与宽度范围，既可以夹持常规厚度的环氧玻纤电路板，也能适配薄型柔性电路板的辅助装夹，搭配额外的辅助垫块还可以夹持小型电子模组、接线端子台等工件，拓展了装置的使用场景。整体结构设计兼顾了实用性与耐用性，没有易损的复杂结构，日常维护仅需定期清理调节螺杆处的焊锡渣、灰尘即可，适合电子实验室、售后维修站点、小批量电子生产工位长期使用。
