手动式管材弯曲成型工装夹具结构

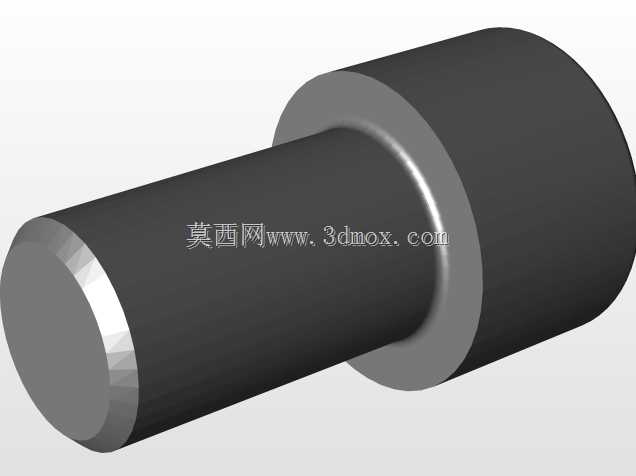

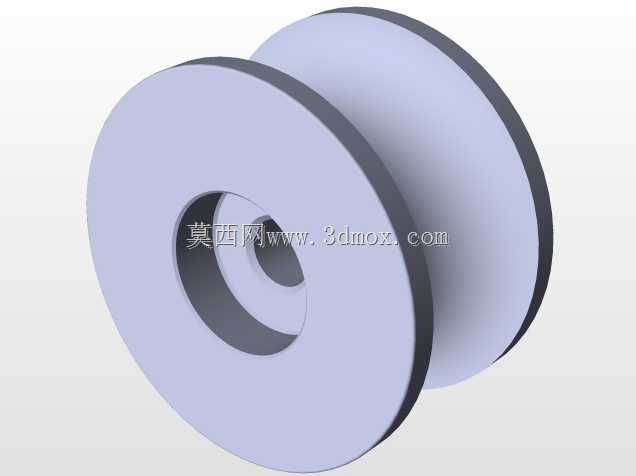

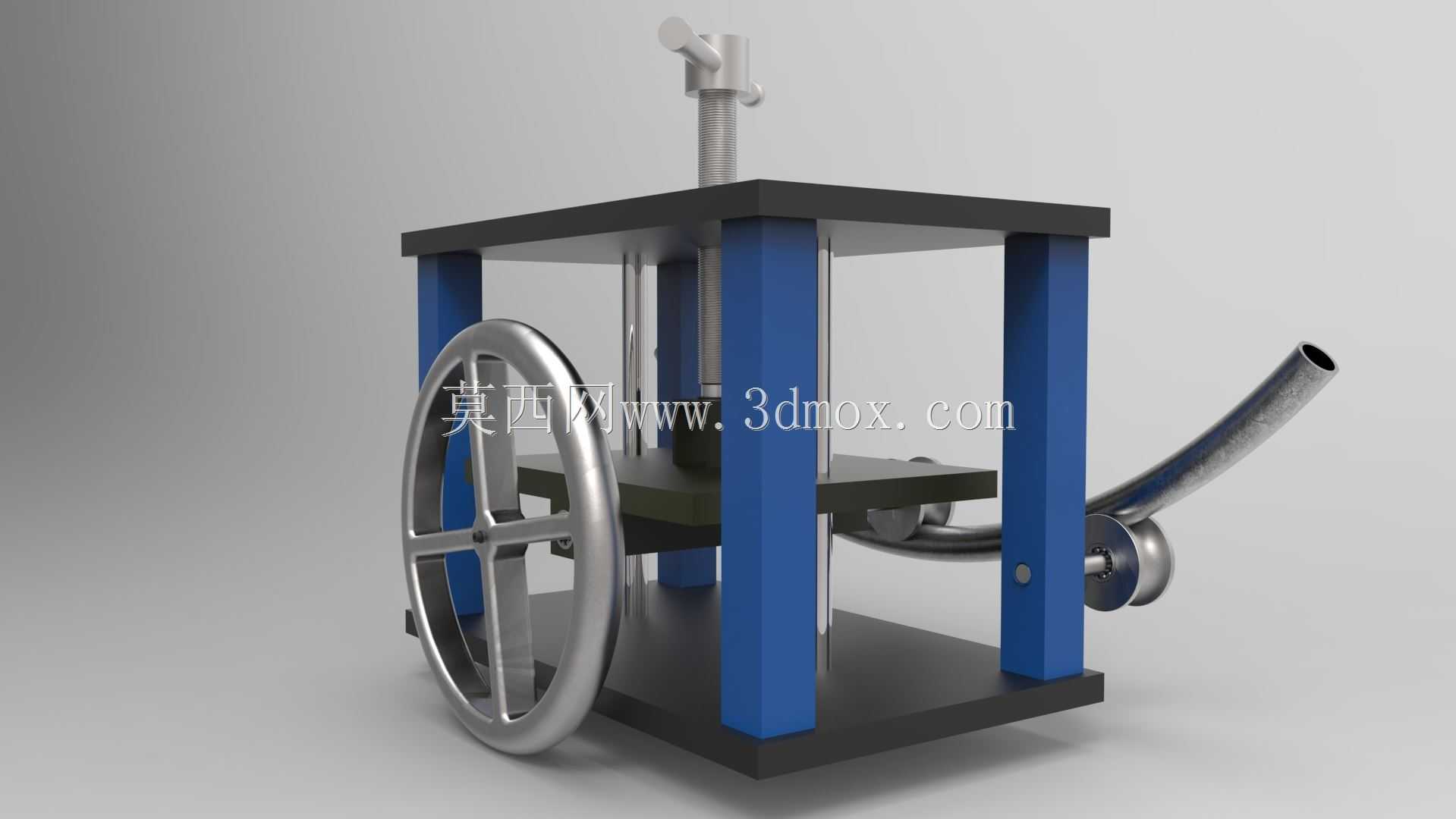

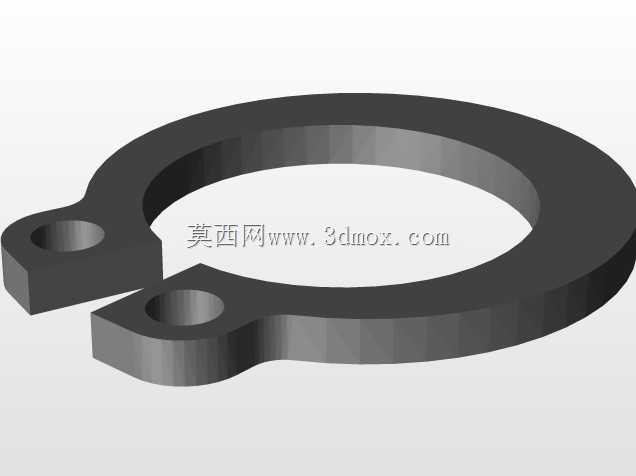

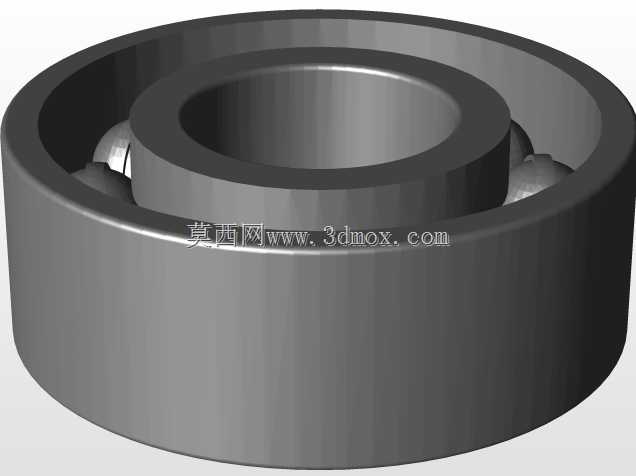

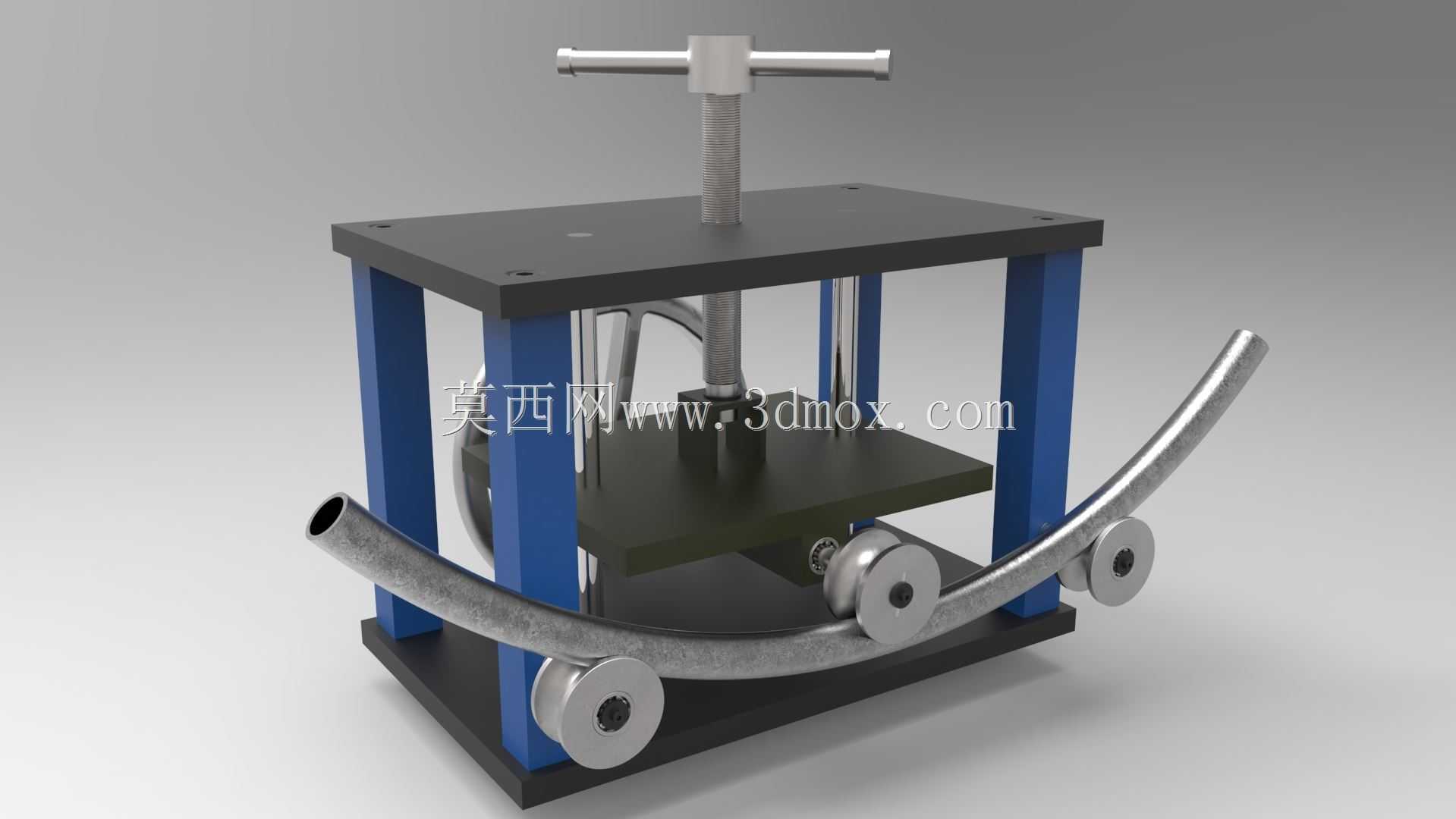

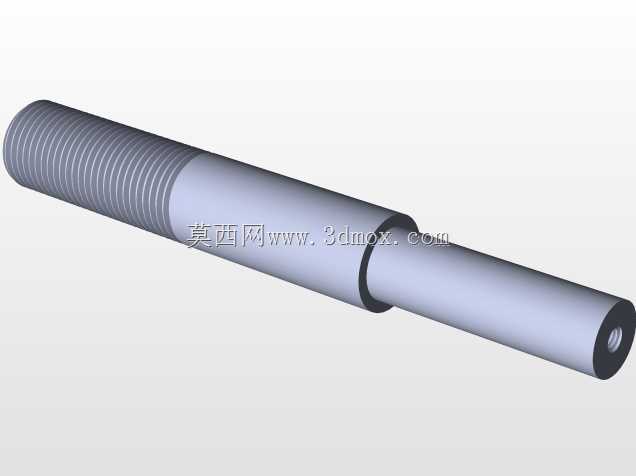

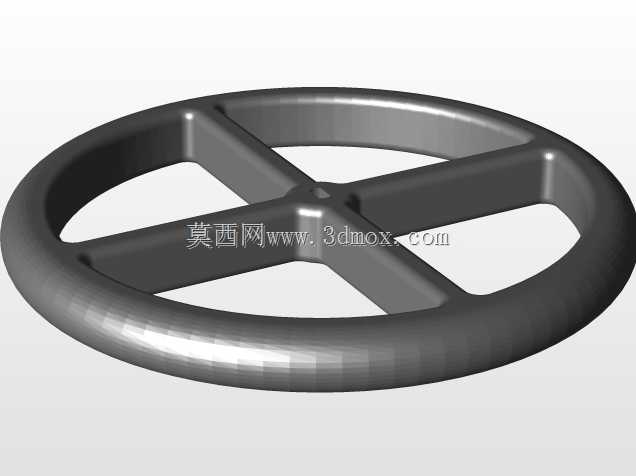

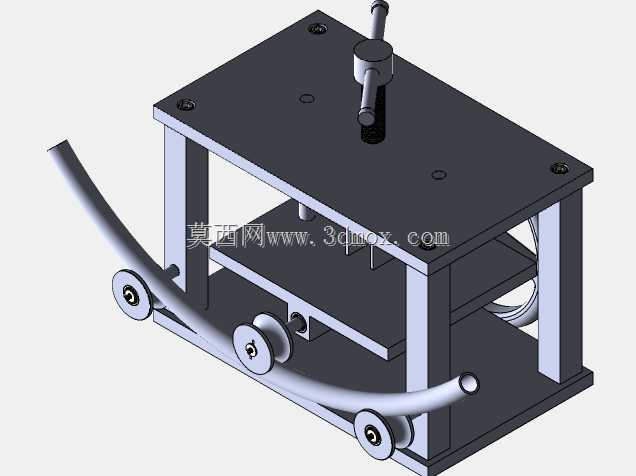

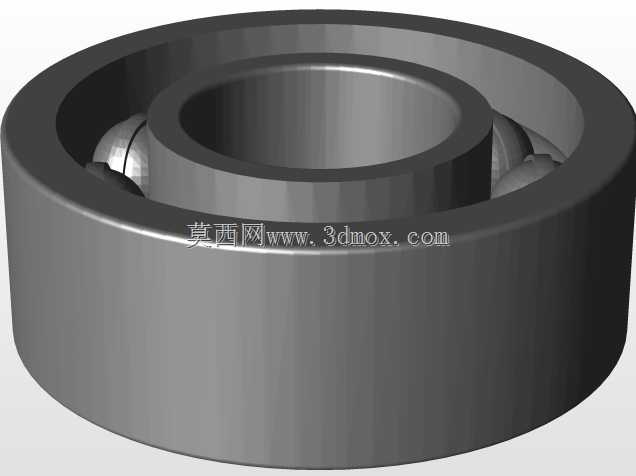

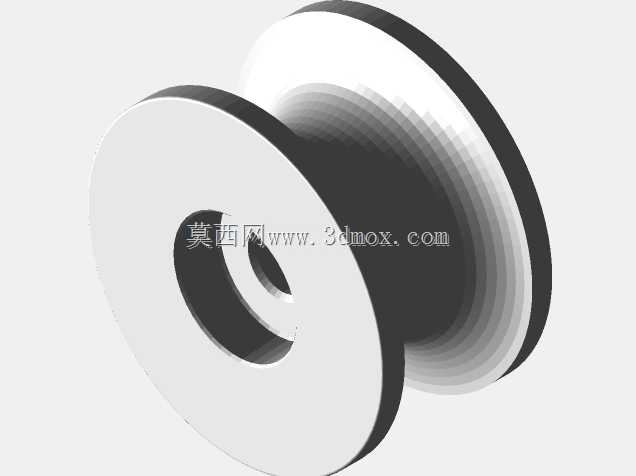

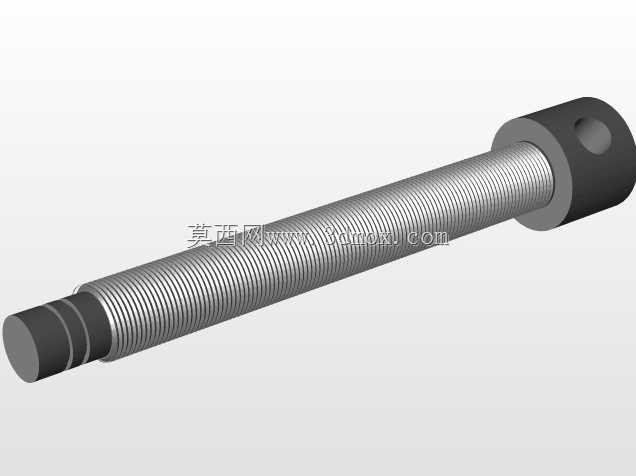

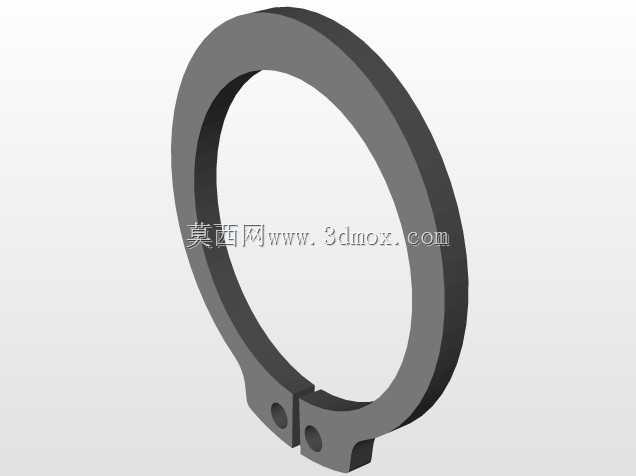

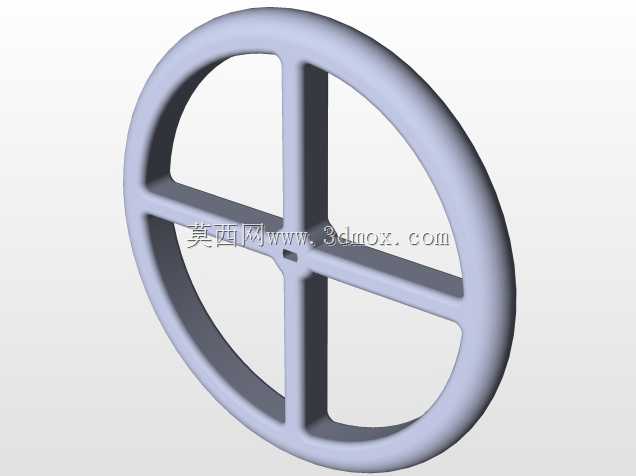

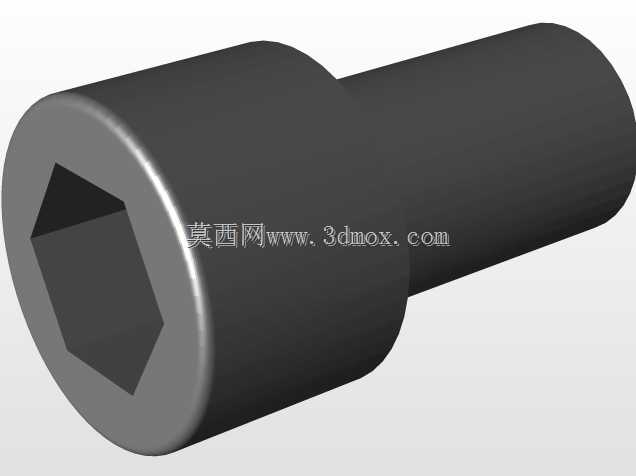

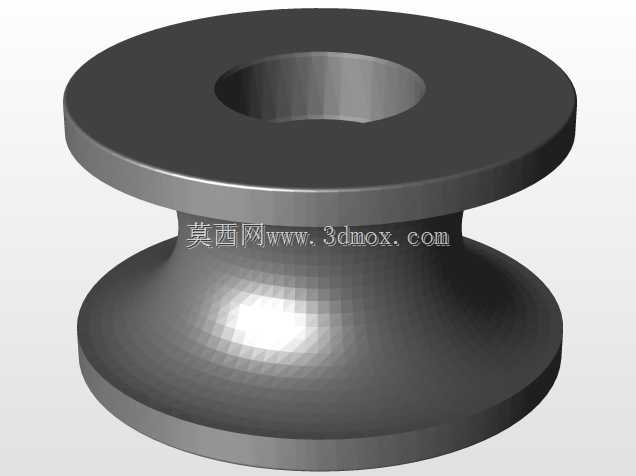

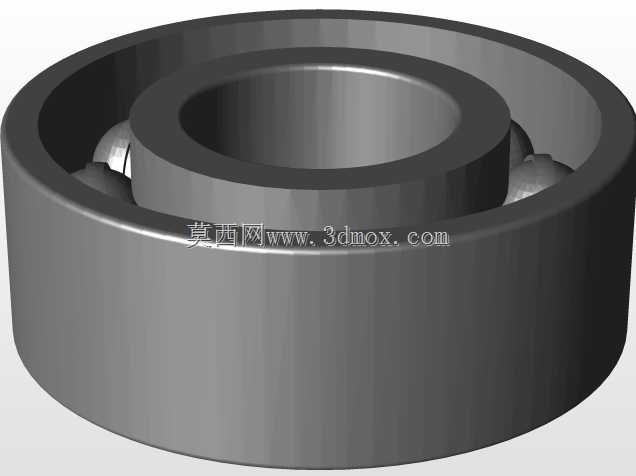

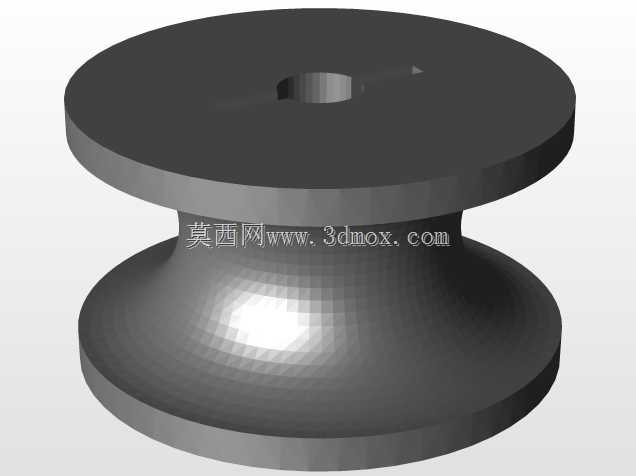

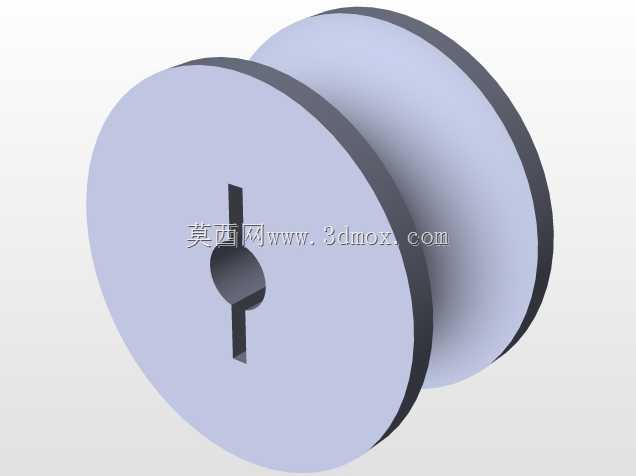

这款弯管夹具主要面向小型五金加工、管件预制、现场维修等场景使用，适配小口径金属管材的小批量弯曲加工作业，能够在没有大型弯管设备的作业环境下，完成管材指定弧度的冷弯成型，避免管材弯曲过程中出现瘪管、褶皱、开裂等常见加工缺陷，适合水电安装、小型金属构件制作、非标管件定制等作业环节使用，无需外接动力源，仅靠手动操作即可完成弯管作业，对作业场地的供电、空间要求极低，既可以固定在工作台面上作为工位加工器具使用，也可以安置在移动作业车中，配合现场维修、户外施工的管件加工需求。设备整体采用框架式立式结构，上下两层安装板通过四根立式支撑柱连接形成稳定的承载框架，顶部设置T型手动旋压机构，通过梯形丝杆的旋进带动中部压块垂直下行，底部设置三个呈弧形排布的成型滚轮，待加工管材从框架一侧穿入，搭放在底部滚轮的定位槽内，转动顶部手轮带动丝杆下压，中部压块抵住管材外壁持续施力，配合底部滚轮的滚动导向，让管材沿着预设的弧度逐步发生塑性变形，最终得到符合弯曲半径要求的成型管件，滚轮的槽型与管材外径匹配，能够在弯曲过程中限制管材的径向变形，避免管壁出现凹陷失稳的问题。设计过程中优先考虑了手动操作的施力合理性，T型手轮的力臂长度经过适配，操作人员无需借助额外加力杆即可输出足够的压下力，丝杆采用梯形螺纹设计，具备良好的自锁性能，在压下过程中不会因为管材的回弹出现反向退转，保障作业过程的操作安全；框架的支撑柱与上下安装板采用可拆卸连接结构，可根据加工管材的直径、所需弯曲半径更换对应规格的压块与滚轮，拓展设备的加工适配范围。设备整体的安装边界紧凑，底部安装板预留有固定安装孔，可通过螺栓直接固定在常规规格的钳工工作台面上，不需要额外制作复杂的安装基座，整体高度适配成年人站立操作的舒适高度，操作时无需弯腰或过度抬臂，长时间作业也不易产生操作疲劳；框架的支撑间距经过合理规划，既能够保证弯曲大弧度管材时不会出现结构干涉，也尽可能压缩了设备的整体占地面积，适合小型加工工位的空间布局要求。设备的结构设计预留了足够的调整空间，中部压块的下行行程可满足常规小口径管材的弯曲变形量需求，底部滚轮的安装位置可根据目标弯曲半径做对应调整，无需改动主体框架即可适配不同弧度的弯管需求，整体结构没有复杂的传动或电控部件，日常维护仅需定期在丝杆、滚轮转轴处加注润滑脂即可，故障率极低，适合非专业设备操作人员上手使用。
