DIY直线焊接夹持导轨工装结构

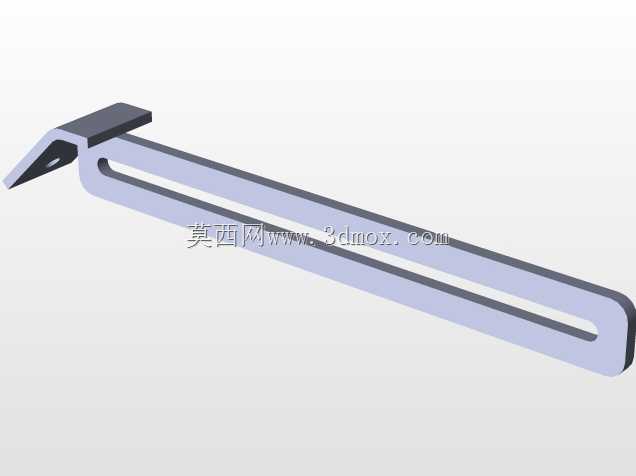

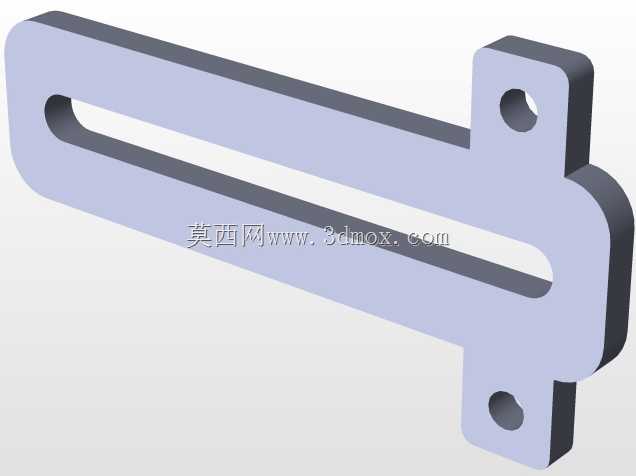

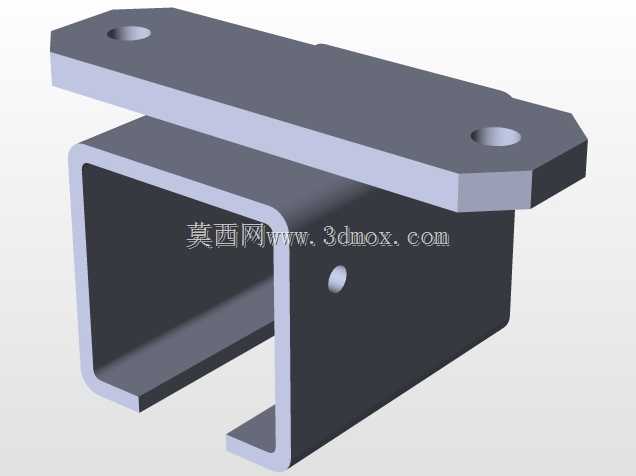

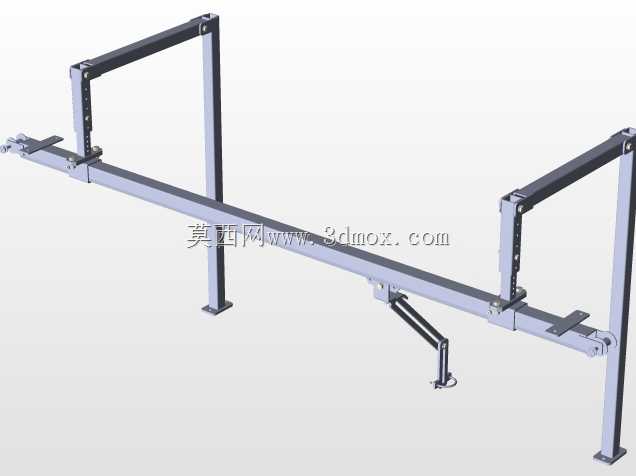

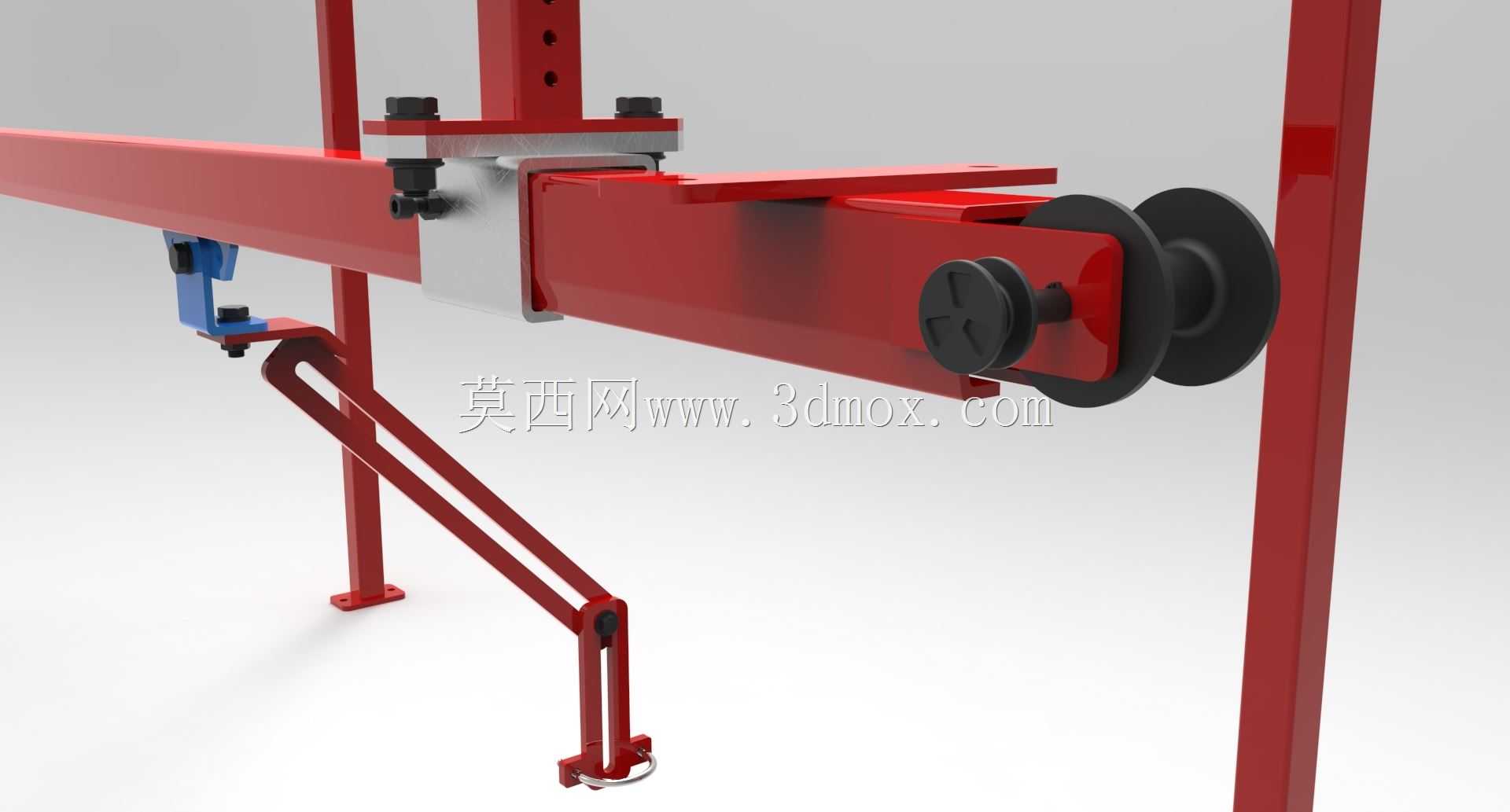

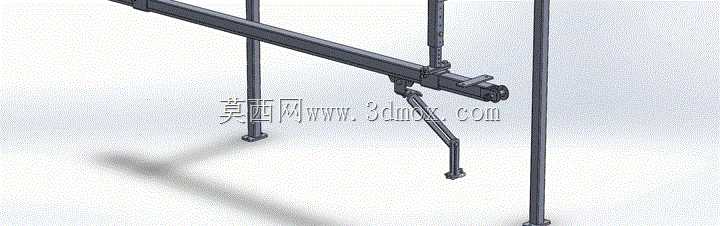

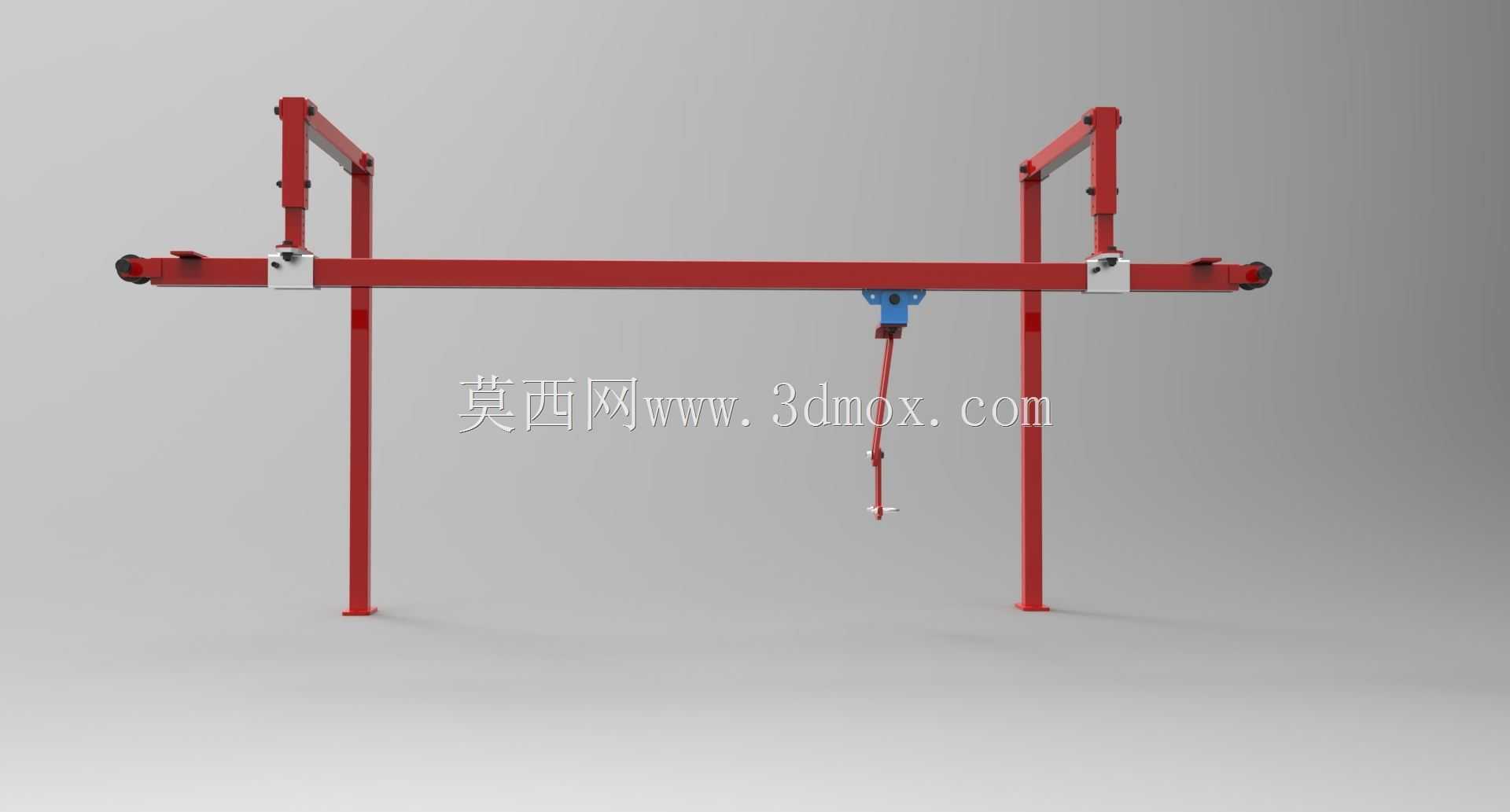

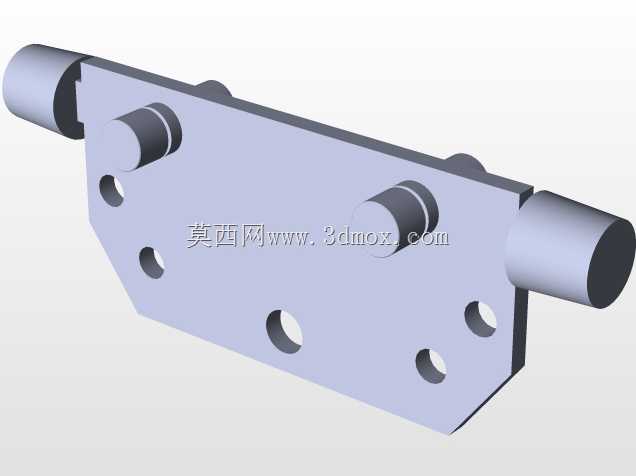

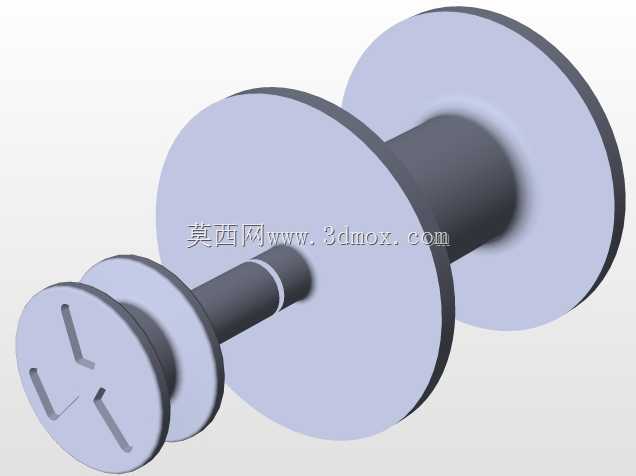

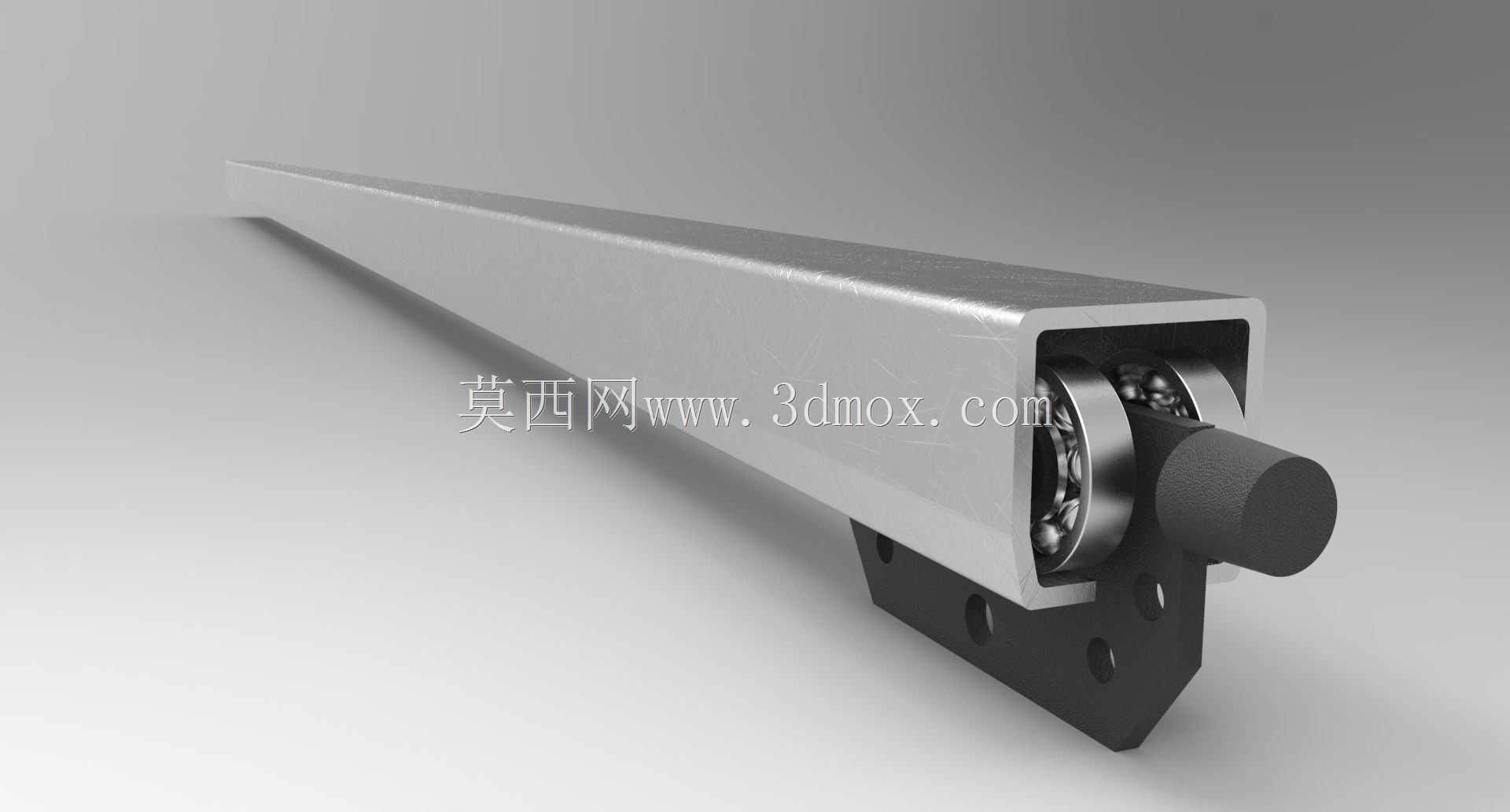

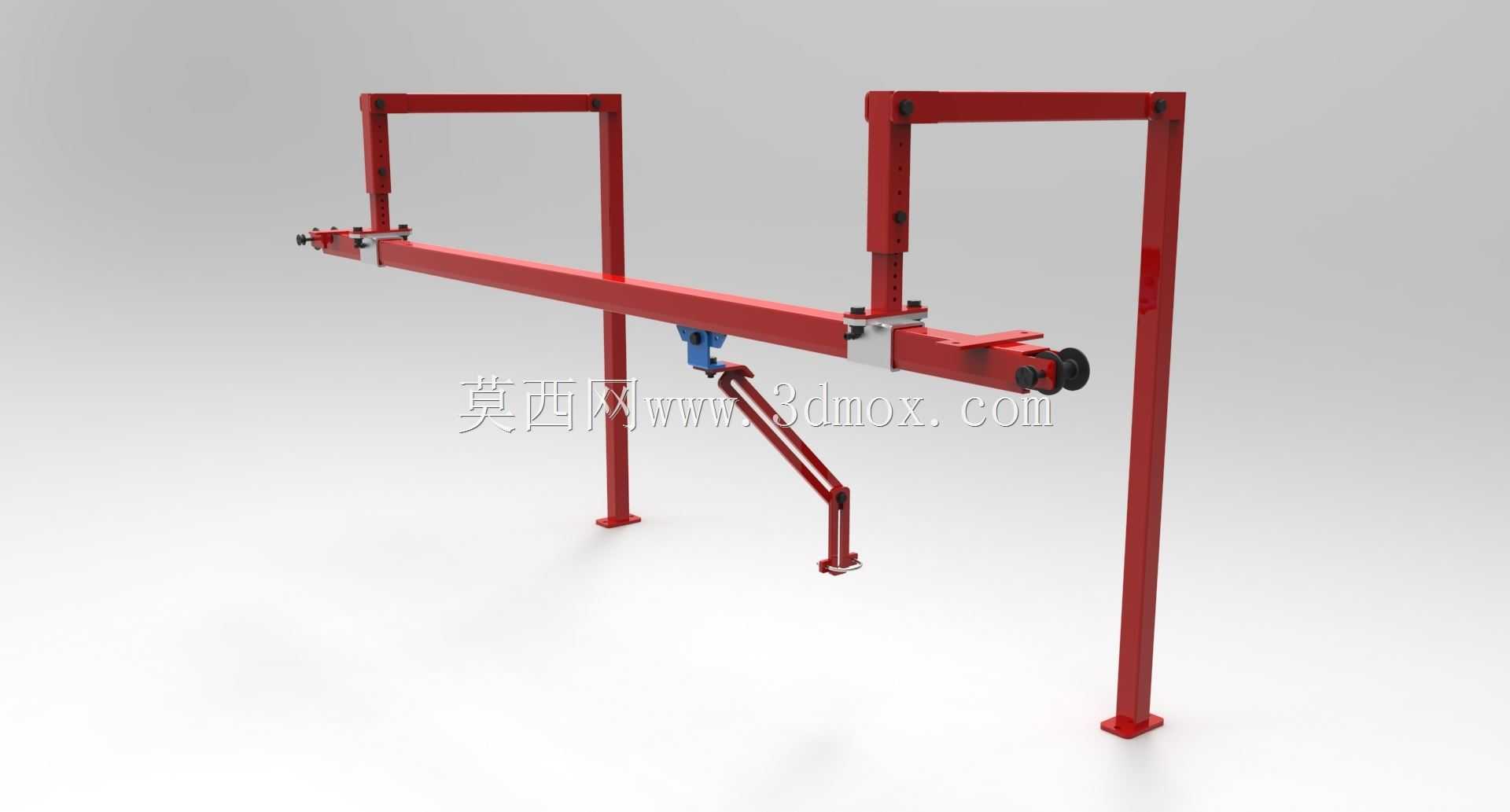

这款直线焊接夹持导轨主要面向小型加工车间、个人DIY焊接作业场景设计，核心用途是为长直焊缝焊接作业提供稳定的移动承载与位置固定支撑，解决手工焊接长直构件时易出现的焊道偏移、走枪不稳、焊接效率低下的问题，尤其适合批量加工长条形金属构件时的重复焊接作业，能大幅降低焊工长时间保持走枪姿态的劳动强度，减少因手部抖动造成的焊接缺陷。设备整体采用双立柱龙门式框架结构，两根立式支撑柱通过底部法兰盘与安装地面锚固，保证整体结构的抗倾覆稳定性，横梁横跨在两根立柱之间，通过可调节锁紧结构与立柱连接，可根据待焊接构件的高度灵活调整横梁的离地高度，适配不同尺寸规格的焊接工件。横梁上搭载可沿梁体长度方向直线移动的焊接小车挂载位，设计时采用两端皮带轮配合传动的结构驱动移动组件，相比单端驱动的结构，能让移动过程更平稳，避免长距离移动时出现的卡顿、窜动问题，保证焊接速度均匀一致。横梁下方还设置了可折叠的斜向辅助支撑臂，当挂载较重的焊接机头时，斜撑可分担横梁的承重载荷，减少横梁长时间受力产生的下挠变形，延长结构使用寿命。设计思路上优先考虑了建造成本控制，整体结构可采用常见的型钢、标准紧固件拼装制作，无需特殊定制的异形构件，普通加工条件下即可完成组装调试，焊接作业覆盖范围可根据实际加工需求调整横梁长度，常规配置下即可覆盖数米长度的直焊缝作业需求。安装时需要保证两根立柱的安装平面处于同一水平标高，横梁安装后需校验水平度，避免移动组件因梁体倾斜出现自重滑移问题，两侧立柱的安装间距需与横梁长度匹配，预留足够的移动行程余量，保证焊接作业范围可完整覆盖待加工工件的焊缝长度，设备整体不占用过多车间地面空间，可固定安装在焊接工位旁长期使用，也可根据生产需求拆卸转移安装位置，适配灵活多变的小批量焊接加工场景。
