立式斯特林动力装置结构设计

这款立式斯特林动力装置，属于外燃式热力发动机范畴，在分布式能源供给、科教演示、小型余热回收场景中有着广泛的应用空间。在科教领域，它可以直观展示外燃机的热力循环原理，帮助学习者理解工质受热膨胀、遇冷收缩的做功逻辑，相比内燃机更能清晰呈现热能向机械能转换的完整过程；在小型能源利用场景中，它可适配低品位热源，比如工业余热、太阳能集热、生物质燃烧供热等场景，将分散的低品质热能转化为旋转机械能，驱动小型负载如微型发电机、小型水泵、散热风扇等设备运行，适配偏远地区离网小型供能、户外便携动力供给等需求。

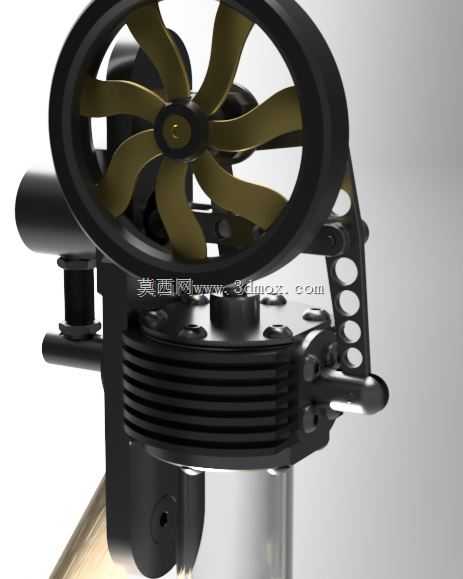

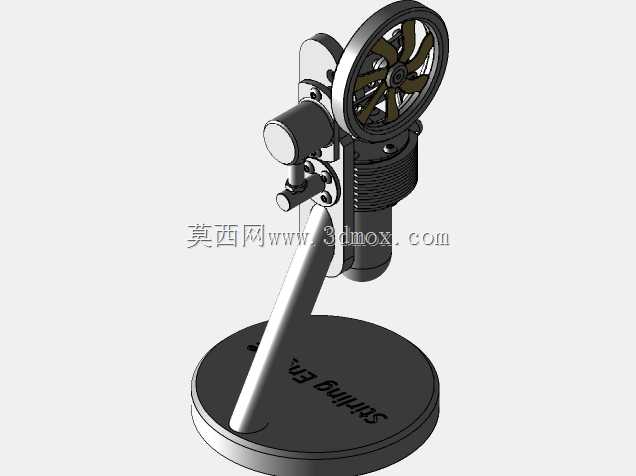

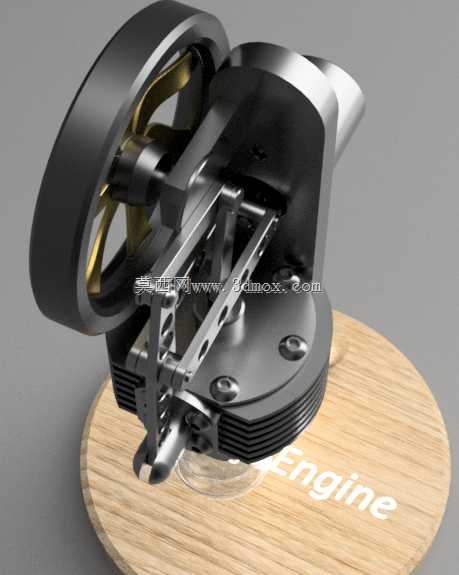

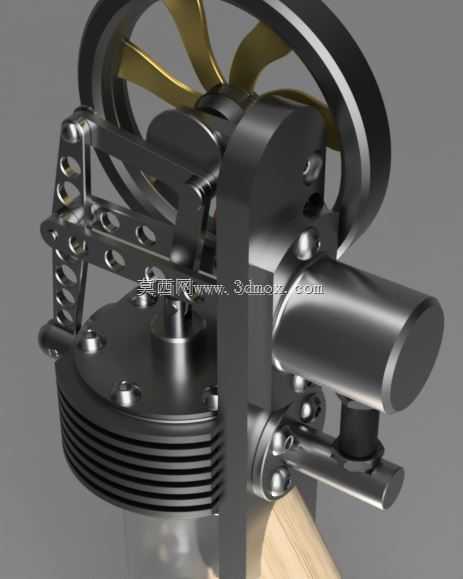

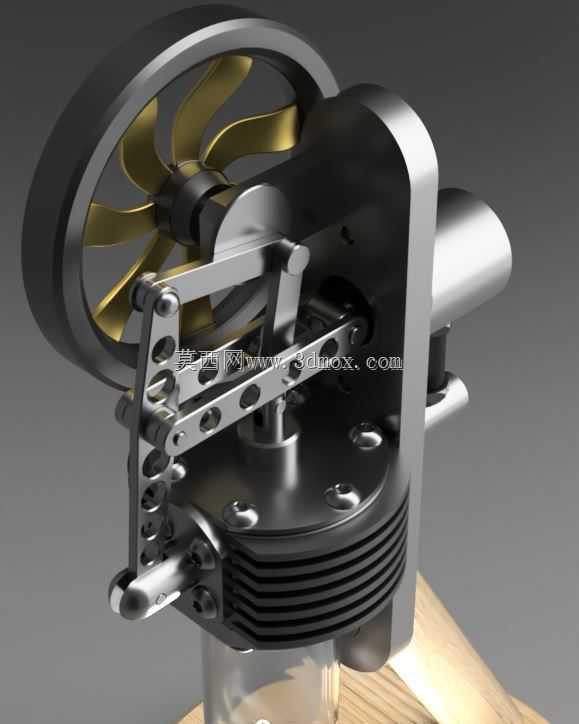

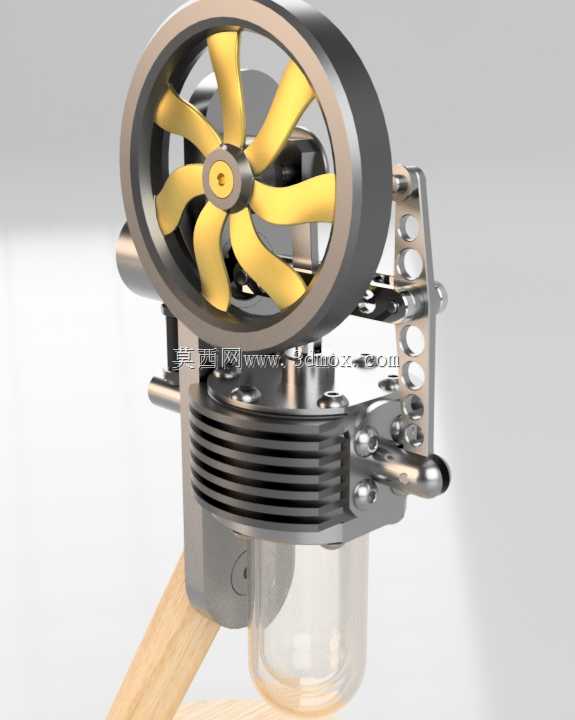

从功能特性来看，该装置采用立式布局结构，核心做功单元垂直排布，上部集成带扇叶结构的飞轮组件，既可以储存转动惯量保障曲轴运转平顺性，扇叶结构还能同步为下部冷热端换热结构提供辅助风冷，强化冷端散热效率，提升整体循环做功效率。中部为气缸换热段，外置密集散热鳍片结构，增大冷端换热面积，加速工质冷却收缩过程；下部为热端置换腔，透明腔体结构可直观观察内部工质置换运动状态，方便调试与原理展示。侧置的多孔支架结构既承担整机的安装固定功能，也预留了多组安装孔位，可适配不同的安装基座，满足不同场景的固定需求。

设计思路上，该装置优先保障热力循环的密封性与运动部件的同轴度，曲轴连杆机构采用轻量化金属材质，降低运动摩擦损耗，冷热端之间设置隔热结构，避免热量无效传导，保障冷热端维持足够的温度差，这也是斯特林装置高效做功的核心前提。飞轮与扇叶的集成设计，在不额外增加整机体积的前提下，同时实现惯量储能与辅助散热的双重功能，大幅压缩了整机的外形尺寸，让整体结构更为紧凑。

从安装边界来看，整机采用立式柱状布局，底部热端腔体为最大直径段，侧置支架向外延伸的安装孔位构成了整机的最大安装宽度，安装时需预留足够的上部空间保障飞轮扇叶的转动无干涉，同时下部热端需预留热源对接空间，冷端鳍片周边需保留通风间隙，避免散热受阻影响做功效率。整机运动部件均做了圆角钝化处理，外露的紧固件采用沉头设计，既降低了运转过程中的安全风险，也让整体外观更具精致感，适配科教展示场景的外观需求。
