三叶曲面结构通风散热风叶结构设计

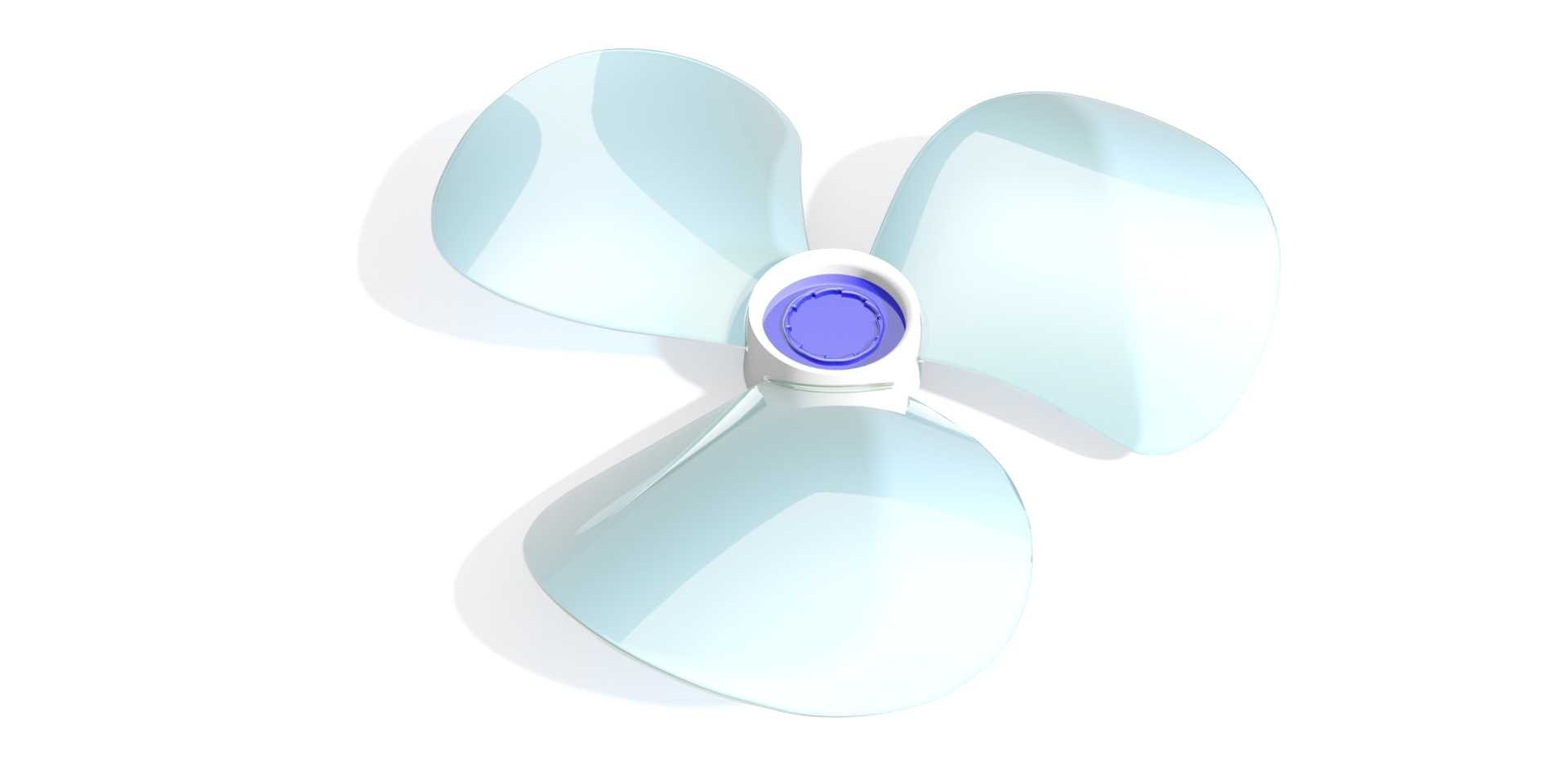

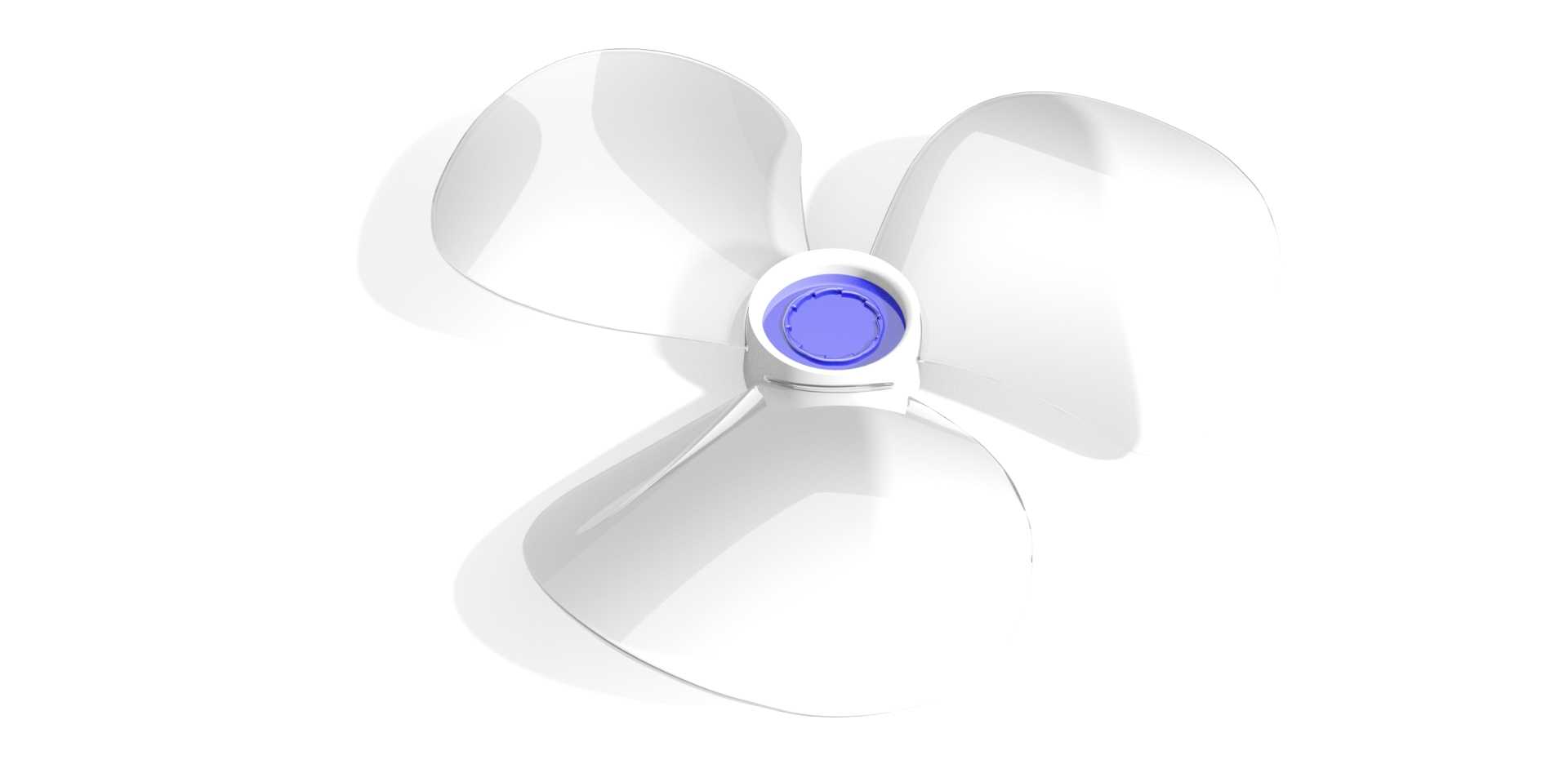

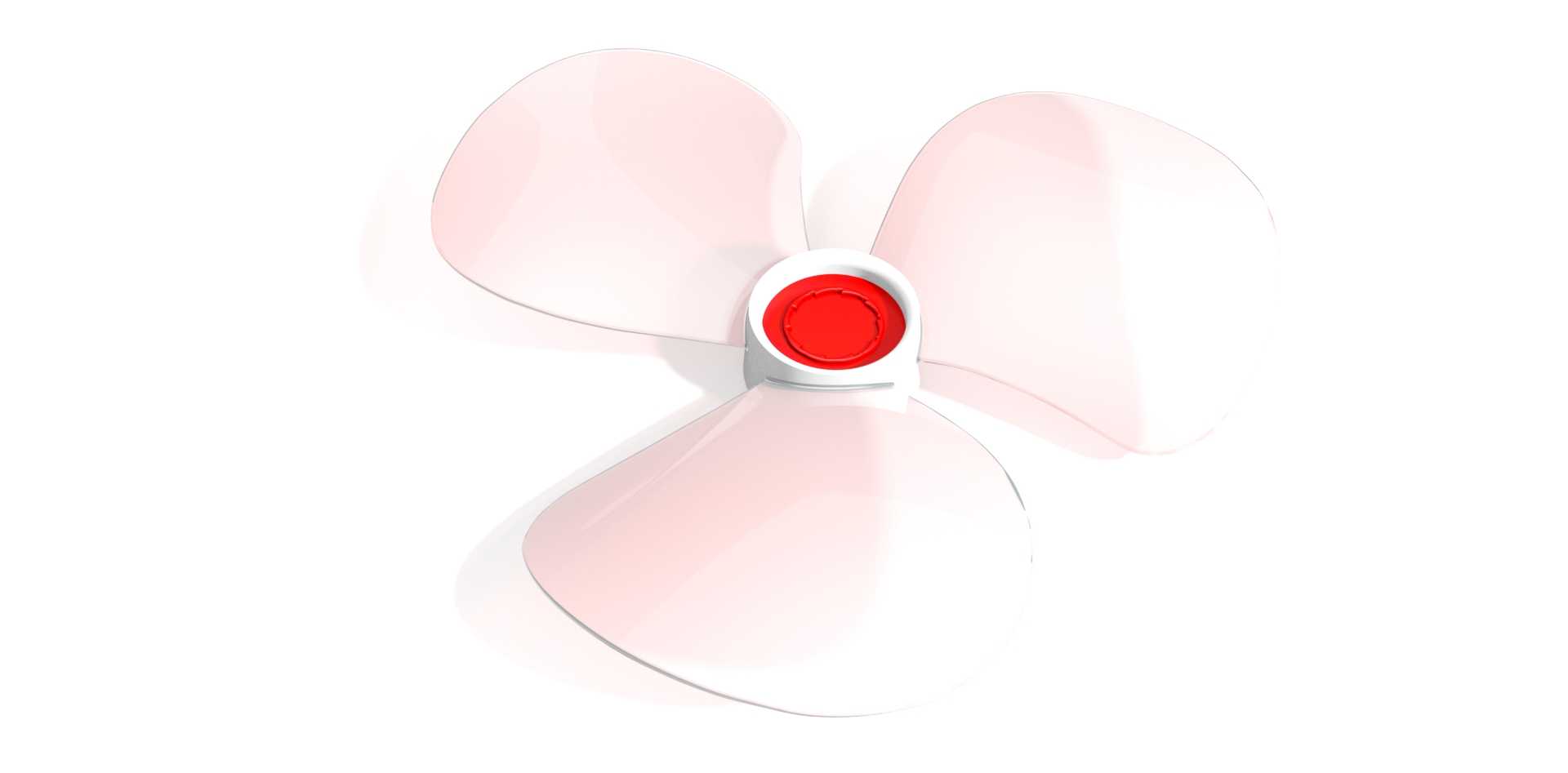

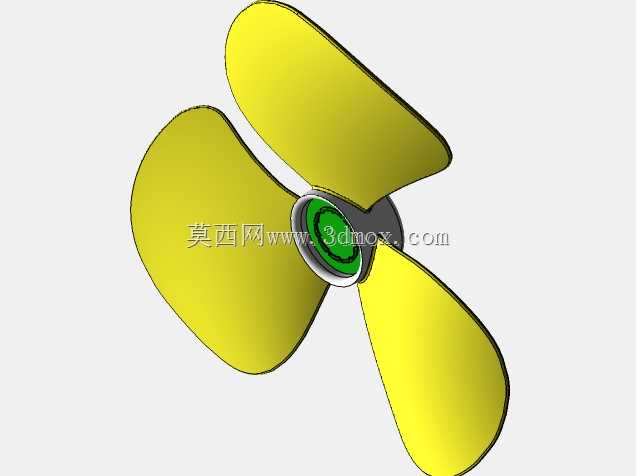

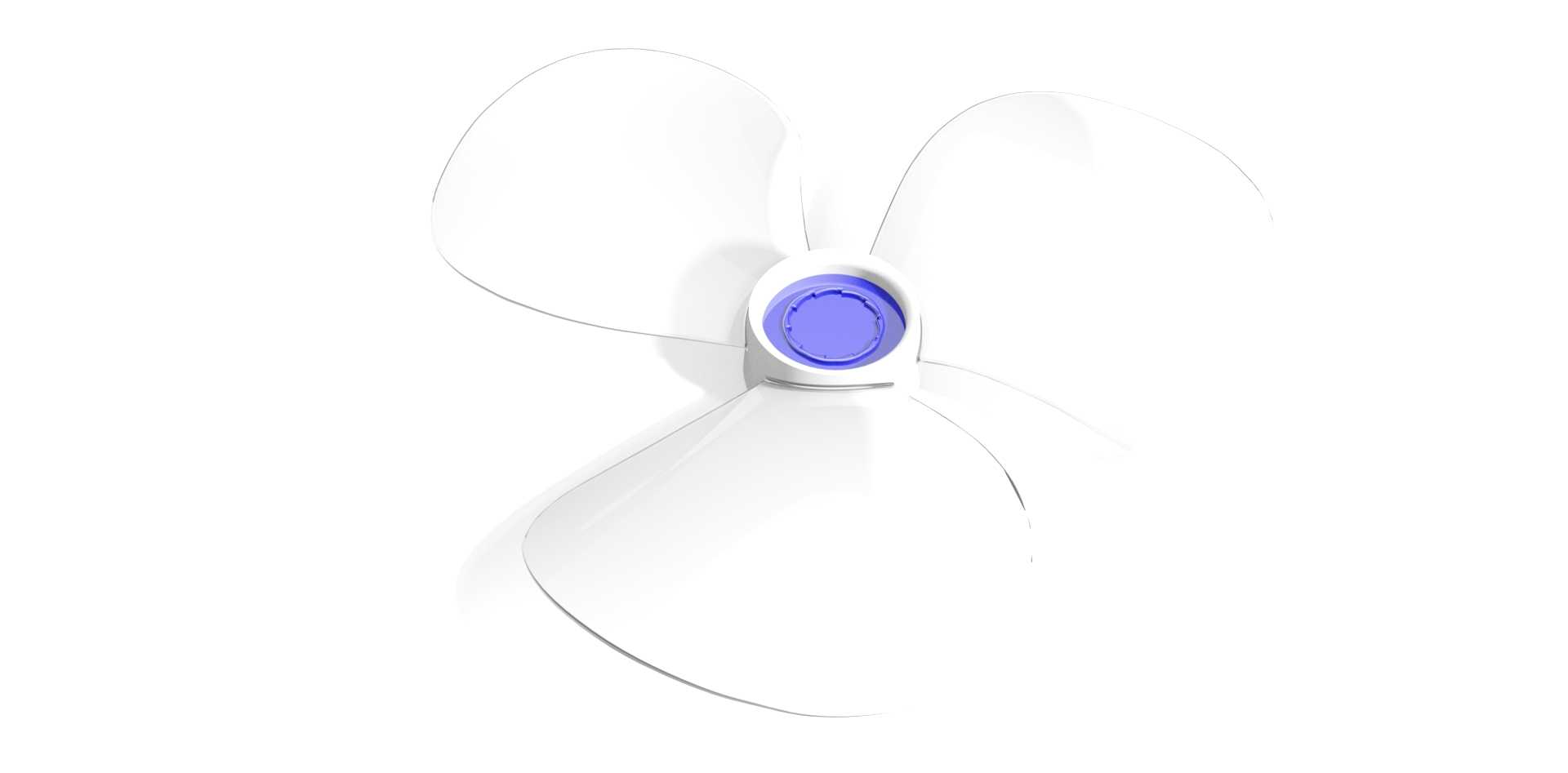

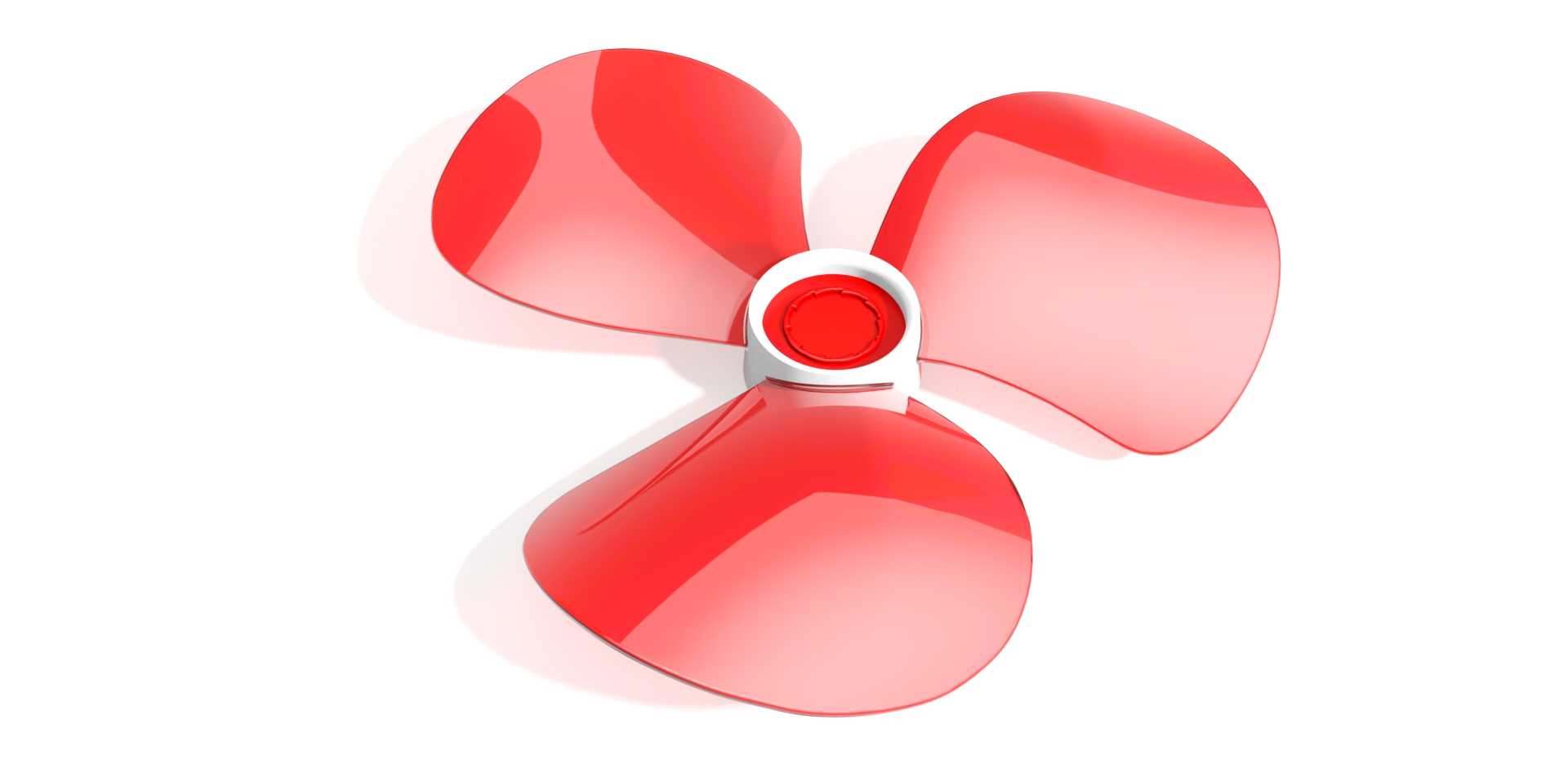

日常做散热类部件建模时，这类三叶曲面风叶是很常见的练习与实用结合的结构，不少桌面通风设备、小型散热模组、电子机柜辅助散热单元都会用到类似构型的风叶。实际选型应用里，这类三叶结构相比多叶风叶，转动时的风阻更低，相同转速下能获得更平顺的出风轨迹，不会因为叶片过密产生高频风切噪音，很适合对运行静谧性有要求的民用散热场景。建模的时候最先要敲定的是轮毂的安装边界，中心的轴孔要匹配对应驱动电机的输出轴径，轮毂外圈的包覆厚度要兼顾叶片根部的连接强度，避免长期高速转动时根部出现应力集中断裂的问题。画叶片曲面的时候不能直接做等厚平面，要顺着气流走向调整叶根到叶尖的扭转角度，叶根处的安装倾角更小，保证和轮毂连接的结构强度，往叶尖延伸的过程中逐渐加大曲面扭转幅度，让转动时能更高效地切割气流，把轴向的气流顺着曲面导向推送出去，三个叶片沿轮毂周向120度均匀分布，做圆周阵列的时候要严格校验角度公差，避免动平衡偏差导致转动时出现整机抖动。建模过程中先绘制轮毂的回转基体，做出中心轴孔与端面的定位卡扣结构，再以轮毂端面为基准绘制单个叶片的轮廓草图，通过放样曲面生成叶片的基础曲面，调整曲面的曲率参数保证叶型顺滑无突兀折角，之后给曲面加厚到合适的壁厚，叶片和轮毂衔接的位置做圆角过渡处理，消除应力集中的锐角结构，最后对单个叶片做圆周阵列完成整体结构，再通过渲染功能校验曲面的光影顺滑度，确认叶型曲面没有出现曲率断层。实际安装时要注意风叶和后方驱动电机的轴向间隙，预留足够的转动余量避免叶尖剐蹭周边的防护网罩，叶片的外圆直径要匹配对应设备的风道尺寸，过大的叶径会导致风道内气流紊流增加，反而降低散热效率，过小则无法满足设计要求的通风量。这类风叶的曲面精度直接影响出风效率，建模时要反复调整曲面的扭转参数，不能只追求外观顺滑而忽略流体走向的合理性，做结构校验的时候还要模拟不同转速下的叶片形变，保证壁厚设计能满足长期运行的结构强度要求，避免高速转动下叶片出现形变蹭到周边结构。
