本田GL1100摩托发动机凸轮配气结构

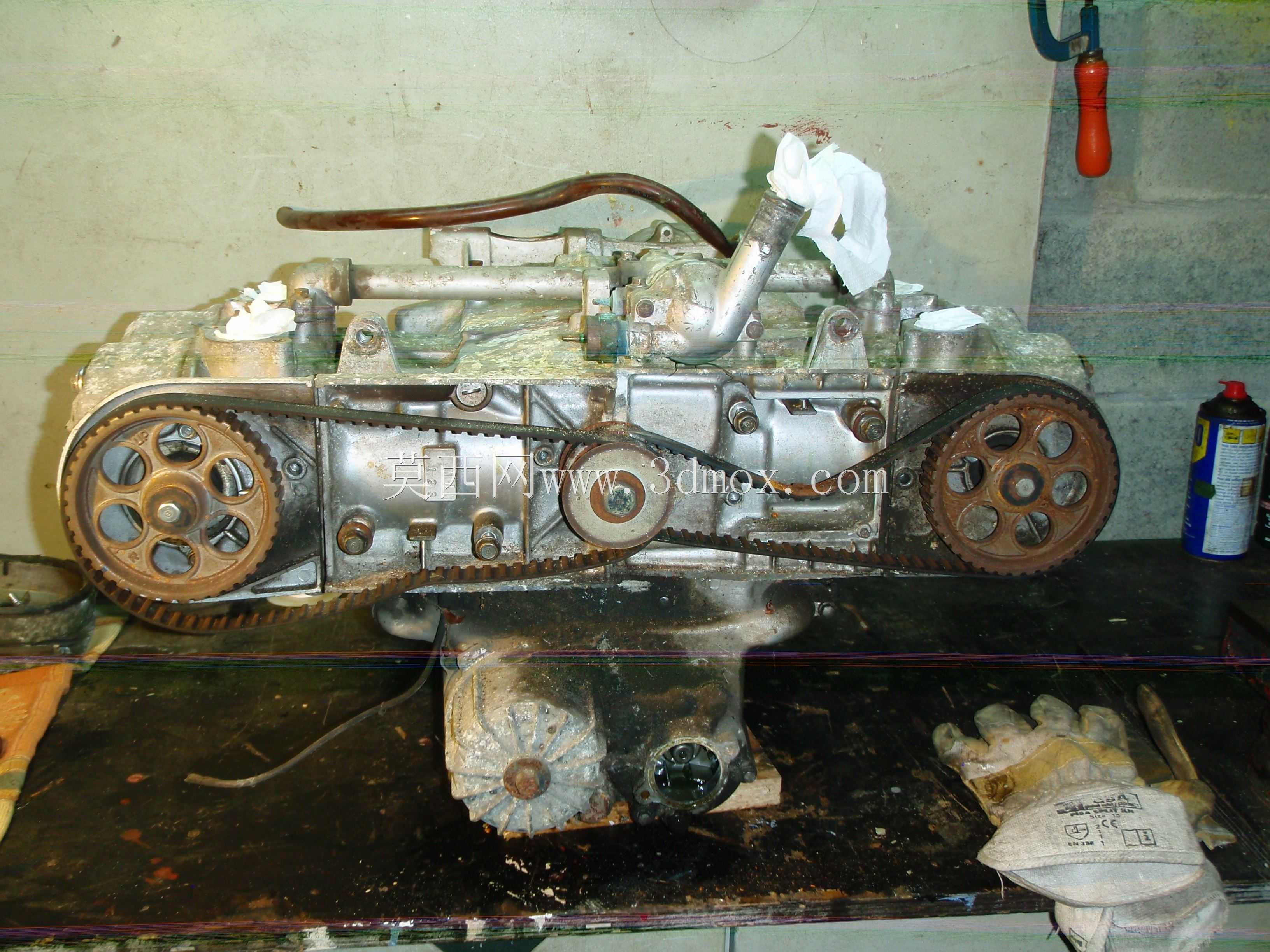

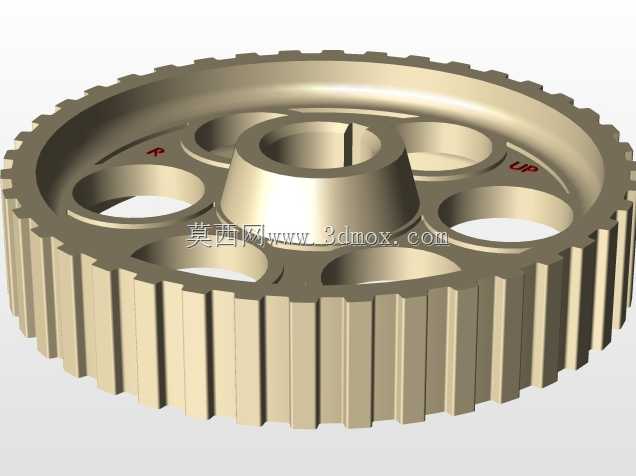

这套三维结构还原的是大排量摩托动力核心的配气端总成，日常维修场景里，不少老车翻新从业者会遇到这类服役多年的动力单元拆解难题，尤其是凸轮轴、气门、气门弹簧的配合间隙校准，没有精准的结构参照很容易出现正时错位、气门密封不严的问题，直接影响发动机怠速稳定性与高转动力输出。从结构设计逻辑来看，这套配气机构采用双顶置凸轮轴布局，正时传动通过同步带连接曲轴与凸轮轴端带轮，带轮上的正时标记点位完全对应实车装配基准，建模时特意还原了凸轮轴桃形轮廓的升程曲线，每个凸轮的型面角度都匹配原机进气门、排气门的开启重叠角，能直观呈现不同曲轴转角下气门的升降行程，方便维修人员理解配气相位的调整逻辑。安装边界层面，凸轮轴轴承座的定位孔距、气门导管的同轴度公差、气门弹簧的座圈安装深度都严格参照实车测绘数据，缸盖结合面的螺栓孔位完全对应缸体上端的安装点位，不需要额外调整适配就能完成虚拟装配验证。在改装场景中，不少动力升级从业者会参考这套结构调整凸轮轴升程，更换刚度更高的气门弹簧来适配更高的发动机转速，建模时保留了弹簧的有效圈数、钢丝直径参数，能直接用于弹簧刚度的仿真校核，避免高转下气门出现浮动震颤的问题。日常教学场景里，职校汽修专业也会用这类结构模型讲解四冲程发动机的配气原理，相比平面示意图，三维结构能清晰展示正时带张紧轮的调节位置、气门油封的安装槽位、凸轮轴止推片的固定方式，学员可以直观拆解每个部件的装配顺序，理解每个零件在动力输出过程中的实际作用。结构上还还原了缸盖端的冷却水道走向、润滑油道的开孔位置，能辅助维修人员判断老车常见的油水渗漏故障点，比如凸轮轴端油封的安装过盈量、气门室盖垫的密封压合边界，这些细节在实车拆解时很容易被积碳覆盖难以观察，三维模型可以剥离外层覆盖件直接呈现内部配合关系，大幅降低故障排查的时间成本。
