高精度空对空战术导弹外观结构设计

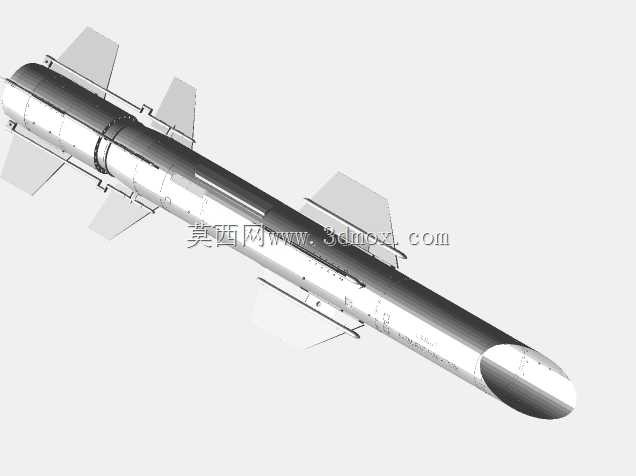

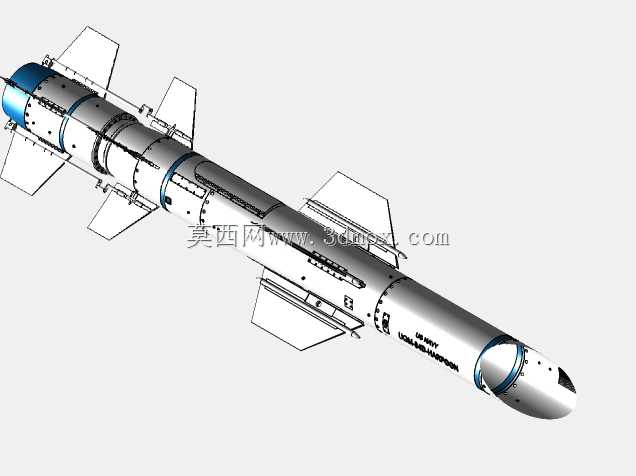

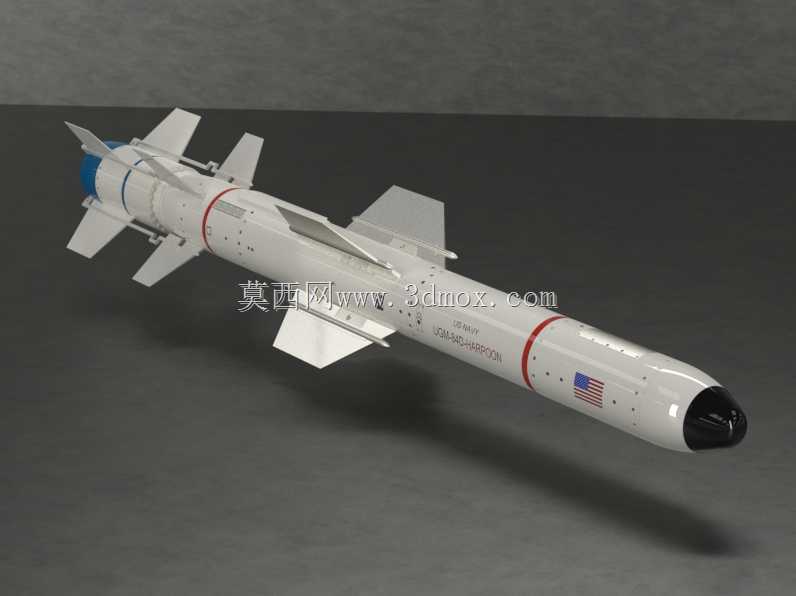

本次呈现的导弹三维设计方案，主要面向航空装备仿真推演、国防教育展示、军工场景可视化、影视道具制作等多类应用场景，可支撑作战场景模拟、装备结构教学、虚拟演训系统搭建等实际用途，能够为相关领域的可视化呈现、结构认知提供精准的三维数据支撑。从产品功能特性来看，该型导弹作为机载空对空打击装备，设计上完全贴合实际战术导弹的功能布局：头部采用黑色透波整流罩设计，为内部导引头预留充足安装空间，可保障制导信号的稳定传输；弹身主体为圆柱形承力结构，沿轴向依次布置导引舱、战斗部舱、动力舱、控制舱等功能段，各舱段的连接边界、接口位置均按照真实装备的装配逻辑设计，可直观展示导弹内部的舱段划分逻辑。弹身外部设置多组气动翼面，尾部布置四片稳定尾翼用于飞行过程中的航向稳定，弹身中部设置的可动操纵舵面与尾翼形成气动配合，可在飞行过程中通过舵面偏转调整飞行姿态，实现对目标的精准追踪；弹体表面的红色标识带、国别标识、传感窗口细节均做了还原，既符合真实装备的外观标识规范，也能帮助使用者快速识别弹体的功能区域。在设计思路上，整个模型采用自顶向下的参数化设计逻辑，首先根据战术导弹的气动性能要求确定整体长径比，优先保障弹体的气动外形合理性，再逐步细化各翼面的安装位置、翼型角度、弹体表面的细节特征，所有翼面与弹身的连接位置均做了贴合实际的过渡处理，避免出现生硬的拼接缝隙，既保证了外观的仿真度，也为后续的结构拆分、3D打印制作预留了可调整的参数空间。从外形尺寸与安装边界来看，弹体整体为细长旋成体结构，各翼面的展长均控制在机载挂装的允许边界范围内，弹体上部的挂架接口位置按照标准机载挂点的尺寸范围设计，可适配常见的战机机翼挂架、发射导轨的安装尺寸，不会出现翼面超出挂装边界、与载机部件产生干涉的问题；弹体尾部的尾翼与喷管位置预留了动力装置模拟件的安装空间，可根据不同的展示需求加装尾焰模拟结构、发动机细节模型，满足不同场景下的展示与使用需求。整个模型的曲面过渡顺滑，各部件的装配关系清晰，既可以直接用于静态展示场景，也可导入仿真平台开展气动模拟、飞行轨迹演示等相关工作，能够覆盖从科普展示到专业仿真的多维度使用需求。
