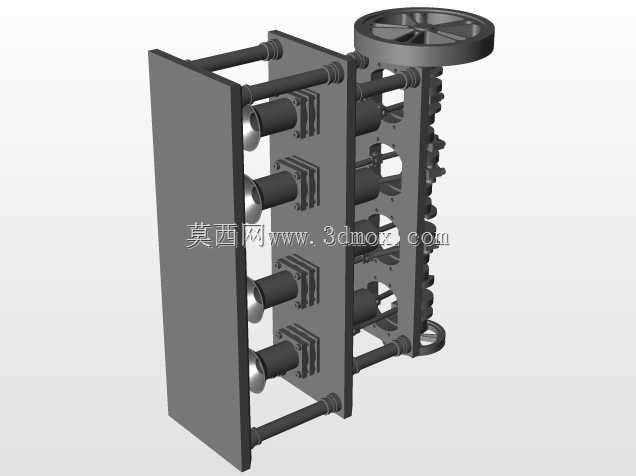

四缸斯特林热气发动机结构展示模型

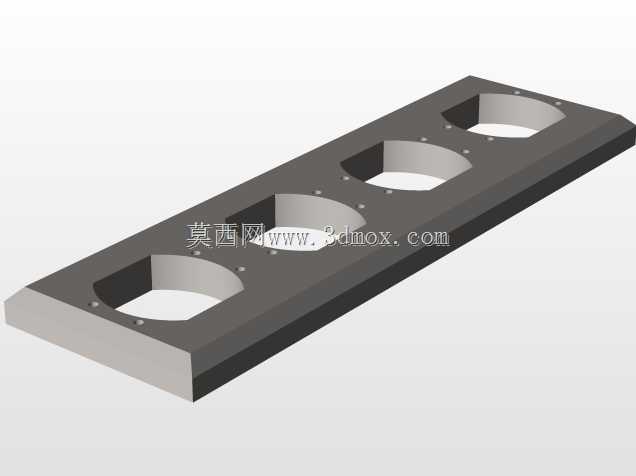

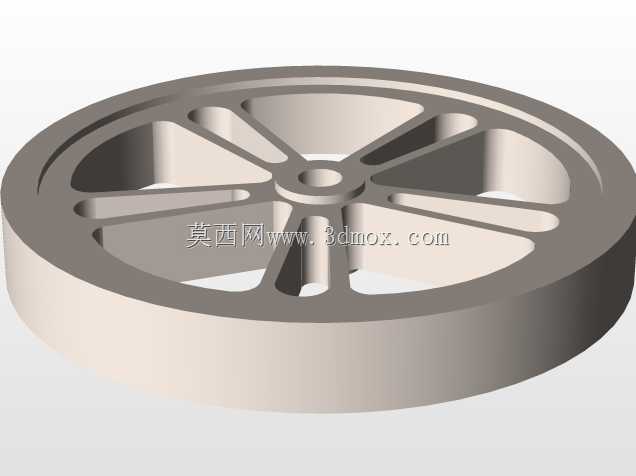

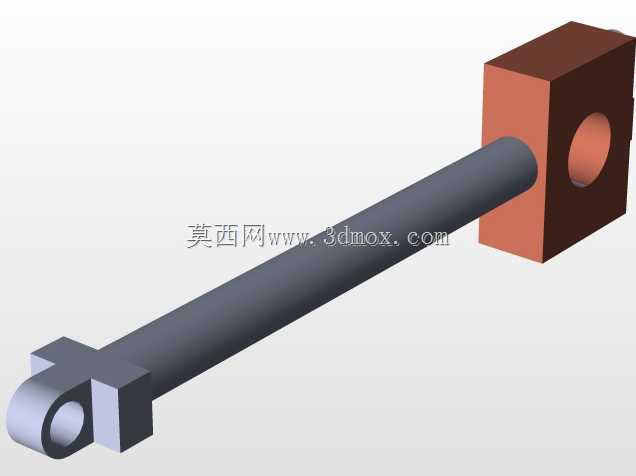

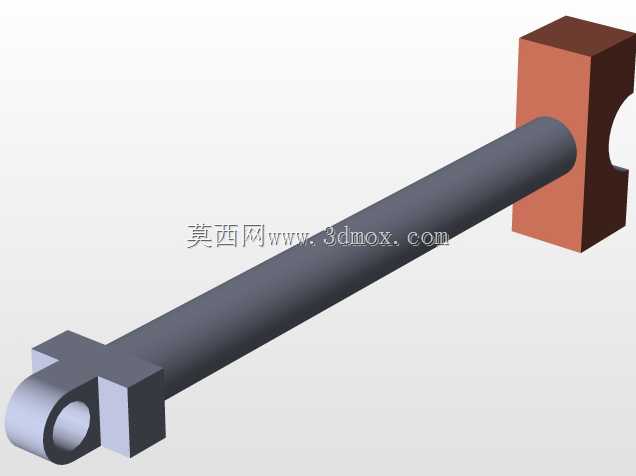

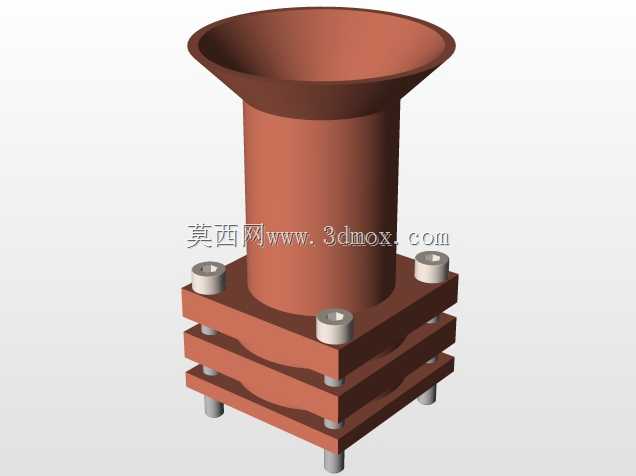

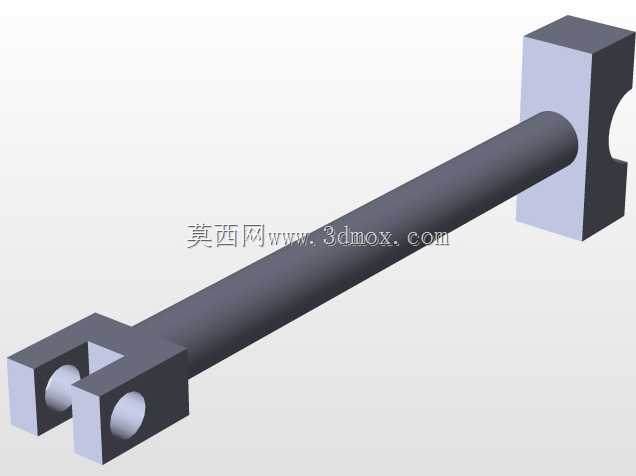

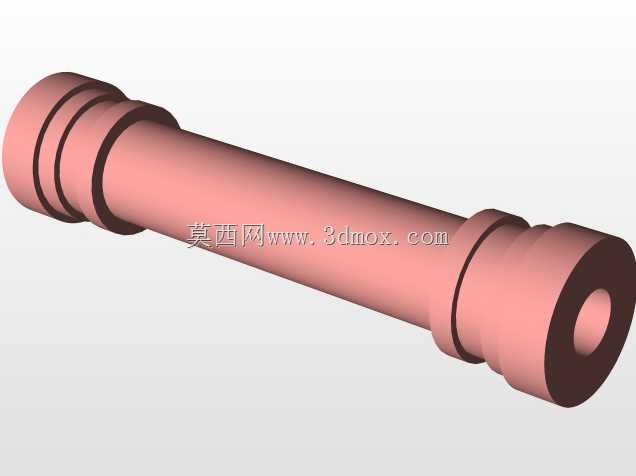

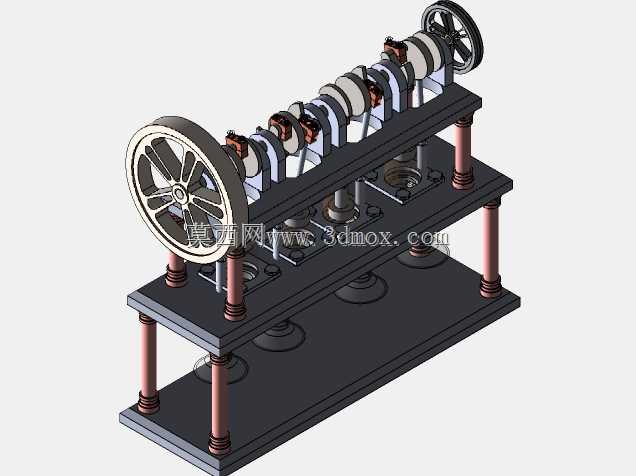

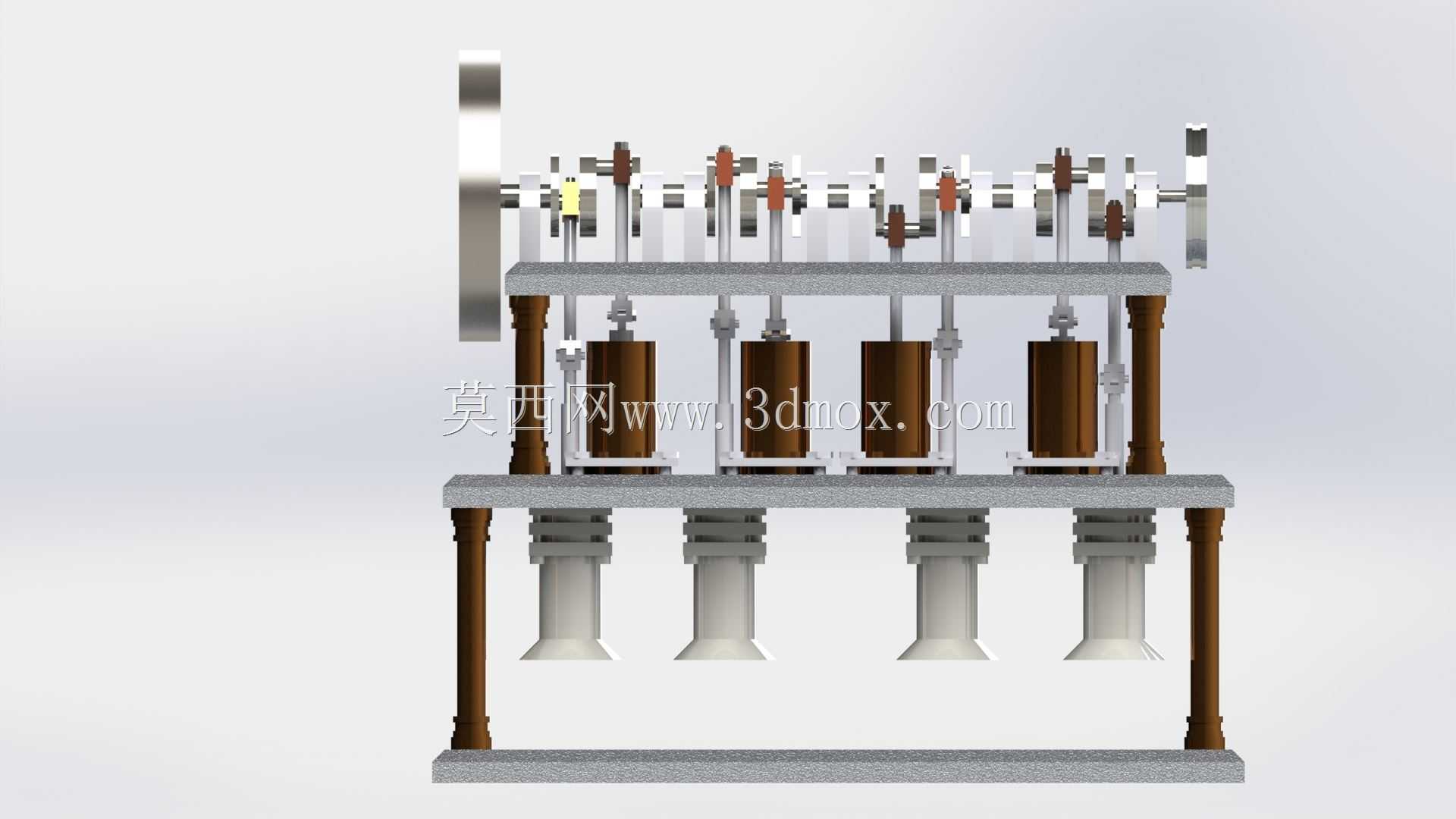

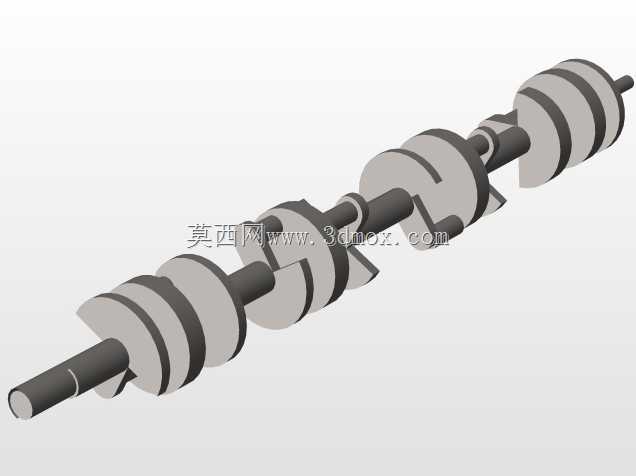

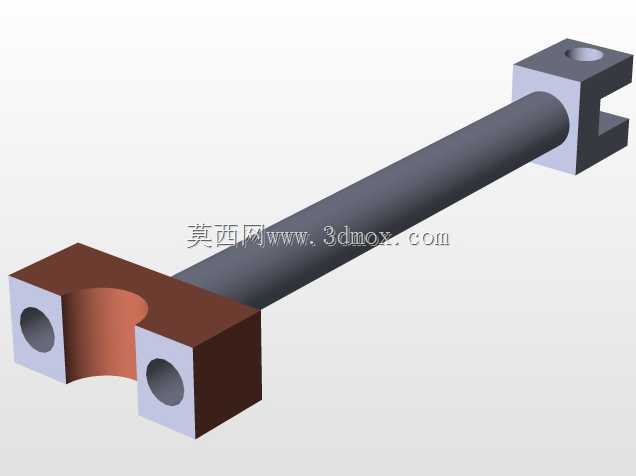

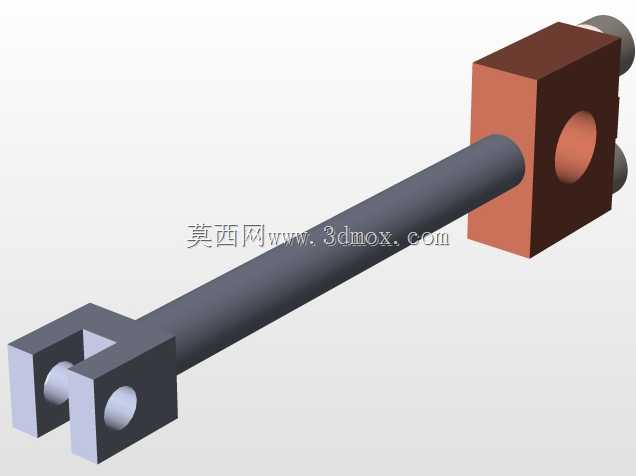

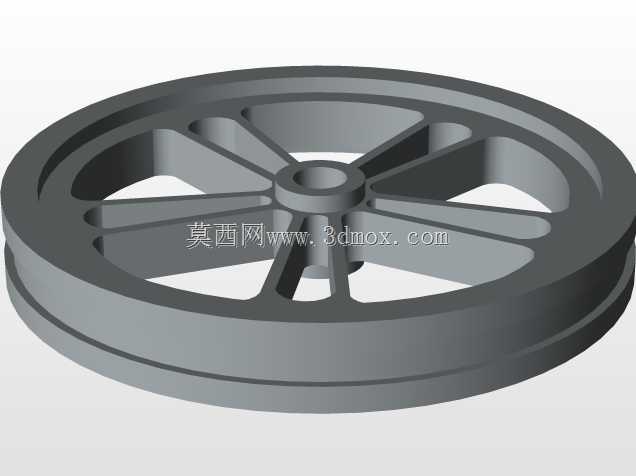

这款四缸热气发动机属于外燃式热能动力装置，核心依托斯特林循环原理实现热能向机械能的转换，在分布式小型供能、余热回收利用、科普教学演示、低品位热能开发等场景中具备独特应用价值，相比传统内燃机它可适配太阳能、生物质能、工业废热等多种热源，运行过程无爆震、排气噪声极低，在对静谧性有要求的离网供电、教学实验场景中优势突出。从功能特性来看，四缸布局的设计能够有效抵消单缸动力输出的脉动问题，曲轴每旋转一周可依次完成四个气缸的循环做功过程，输出扭矩更平稳，飞轮的配置进一步储存转动惯量，让整机运转连贯性更强，可带动小型发电机、微型水泵等低功率负载完成持续作业。整套结构采用分层框架式设计思路，底层为承重支撑底座，中层布置四个独立的换热气缸组件，上层集成曲柄连杆传动机构与动力输出飞轮，立柱采用对称分布的支撑结构，既保证各层部件的安装同轴度，也预留了充足的拆装维护空间，气缸与热交换腔的连接位置采用同轴定位设计，避免热胀冷缩带来的密封失效问题。传动部分的曲柄采用错相位布置，每个曲柄对应一个气缸的活塞连杆，相位差严格匹配斯特林循环的配气时序，保证四个气缸的做功过程均匀衔接，连杆与活塞、曲柄的连接位置采用铰接结构，减少传动过程的卡滞风险。从安装边界来看，整机采用立式双层台架布局，横向尺寸适配常规实验台架的安装宽度，纵向高度预留了飞轮转动、活塞往复运动的安全间隙，底部底座设置有通用安装孔位，可直接固定在木质或金属实验台面上，不需要额外定制转接支架，气缸外侧预留了热源放置空间，可适配酒精灯、小型电加热片等多种加热装置，上部传动机构无额外外凸部件，外围可直接加装透明安全防护罩，满足教学场景的安全防护要求。整套结构的部件划分清晰，支撑件、传动件、功能气缸件各自独立，既可以完整组装展示完整工作循环，也可拆分用于讲解外燃机的工作原理、曲柄连杆机构的运动规律，帮助学习者直观理解热能转换的完整过程，在低功率分布式供能场景中，也可基于该结构优化换热效率，适配工业余热回收的小型发电需求。
