卧式往复式蒸汽动力装置结构模型

　　这套卧式蒸汽动力装置的三维结构，完整复现了经典往复式蒸汽机的核心传动逻辑，在小型动力演示、热能动力教学、复古动力装置复刻场景中，能够为结构设计者提供清晰的装配参考。从实际用途来看，这类小型卧式蒸汽机既可以作为热能转换原理的具象演示载体，用于工科院校热力发动机构造课程的教具开发，也能适配小型蒸汽动力模型爱好者的改装需求，甚至可以为微型分布式动力试验台的原理验证提供结构参照。

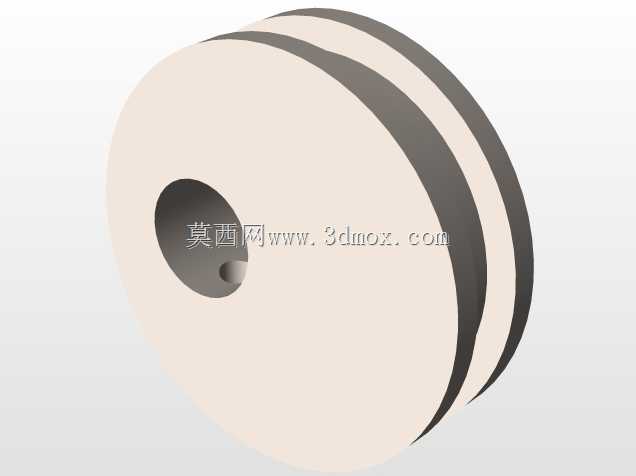

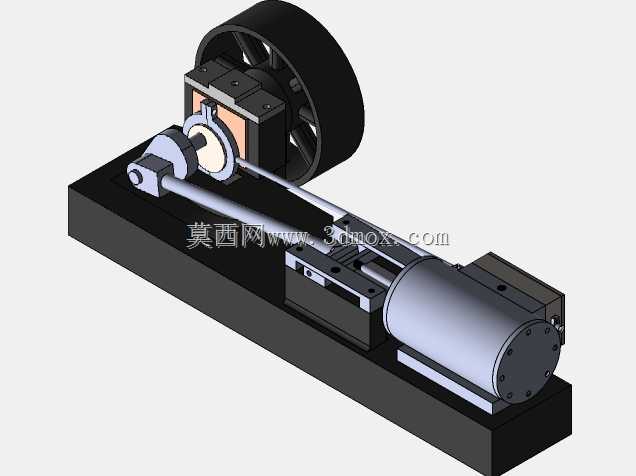

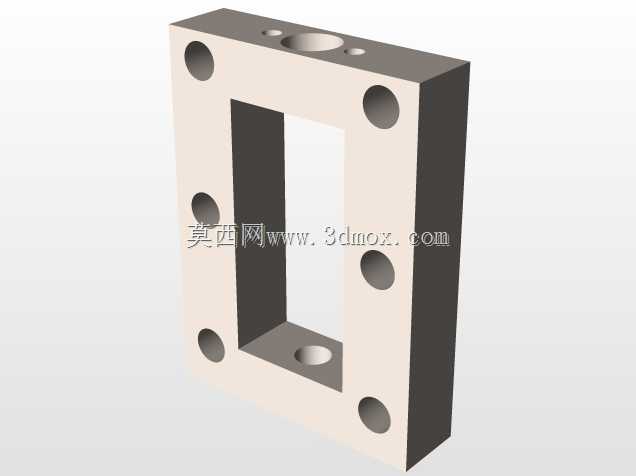

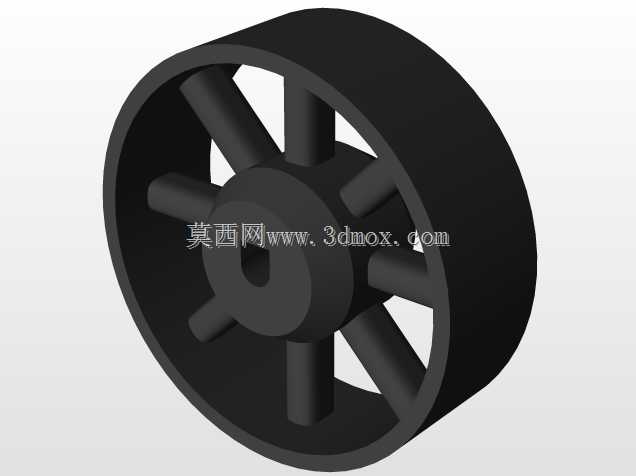

　　从功能特性上看，整套装置采用卧式水平布局，将气缸组件、曲柄滑块传动机构、惯性飞轮、配气阀组全部集成在一体式铸铁质感的安装底座上，相比立式蒸汽机结构，卧式布局的重心更低，运行时的振动幅度更小，对安装基础的平整度要求更低，更适合桌面级演示或者小型移动载体搭载。装置的动力输出端集成在飞轮侧，飞轮采用大直径轮缘结构，能够储存活塞往复运动产生的脉冲能量，抵消曲柄连杆机构过死点时的动力中断问题，让输出轴的转动更加平顺，避免出现运转卡顿的情况。配气阀组布置在气缸前端靠近曲柄的位置，通过联动杆与曲柄轴形成机械同步，能够精准控制蒸汽进排气的时序，保证活塞两侧的腔室能够按照做功顺序交替充入高压蒸汽、排出乏汽，整套配气逻辑完全依靠机械结构实现，不需要额外的电控元件介入，可靠性极强。

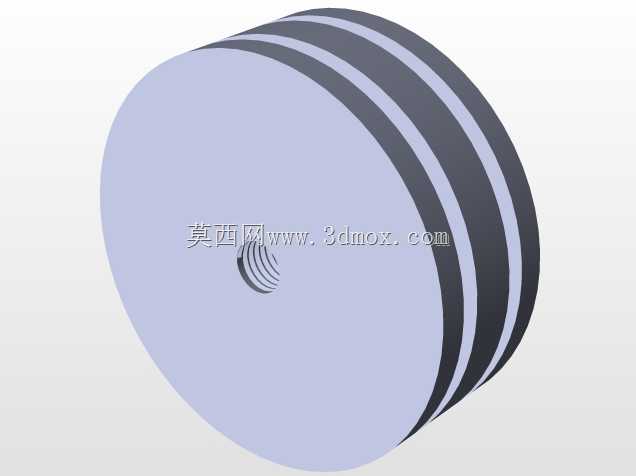

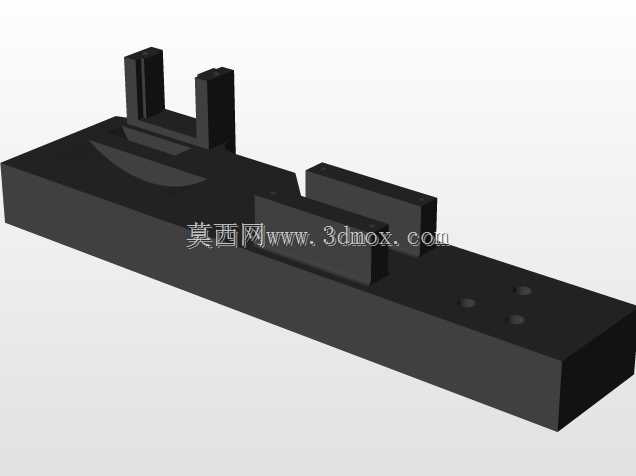

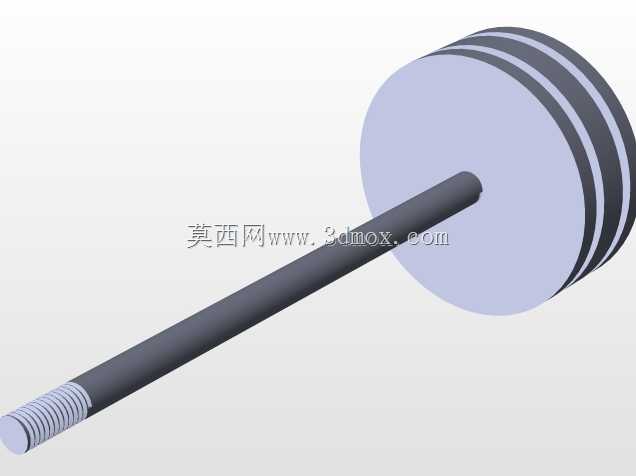

　　设计思路上，这套结构优先考虑了装配工艺性与运动干涉规避，所有运动副的配合间隙都按照常规机械加工的公差带预留，活塞与气缸壁的配合采用间隙密封结构，既能够保证活塞往复运动的顺畅性，也能减少高压蒸汽的泄漏量。曲柄连杆机构的长度比例经过反复校核，活塞行程与曲柄回转半径的比值控制在4:1的合理区间，既避免了连杆摆角过大造成的侧向分力过高，减少气缸壁的偏磨问题，也不会因为连杆过长导致整机轴向尺寸冗余。安装底座采用一体化的槽式结构，所有组件的安装定位面都在底座上一次加工成型，不需要额外的调整垫片就能保证各轴系的同轴度，降低了装配调试的难度。底座上预留的安装孔位按照标准螺栓间距布置，既可以直接固定在试验台架上，也能适配减震脚垫的安装，满足不同场景的固定需求。

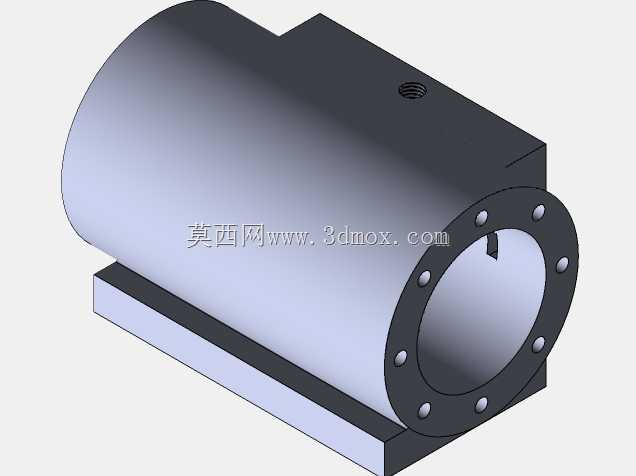

　　从外形尺寸与安装边界来看，整套装置的轴向长度控制在适配小型台架的范围，气缸直径与飞轮直径的比例经过优化，不会出现飞轮直径过大导致的周边安全防护距离不足的问题。气缸尾部的端盖采用法兰式连接结构，方便拆解维护活塞密封件，端盖上预留的蒸汽接口采用标准管螺纹规格，能够直接对接常规的蒸汽管路接头，不需要额外加工转换接头。曲柄轴的两端都伸出轴承座，既可以在一端安装飞轮储能，另一端也能直接连接负载，比如小型发电机、水泵或者传动带轮，拓展了动力输出的适配性。整套结构的所有棱角都做了倒钝处理，运动部件的外围预留了足够的安全间隙，避免运转过程中剐蹭周边的管线或者防护结构，轴承座的位置采用嵌入式安装在底座上，能够承受曲柄连杆机构传递的交变载荷，长期运转也不会出现定位松动的问题。
