木质摇臂式六缸径向动力装置结构

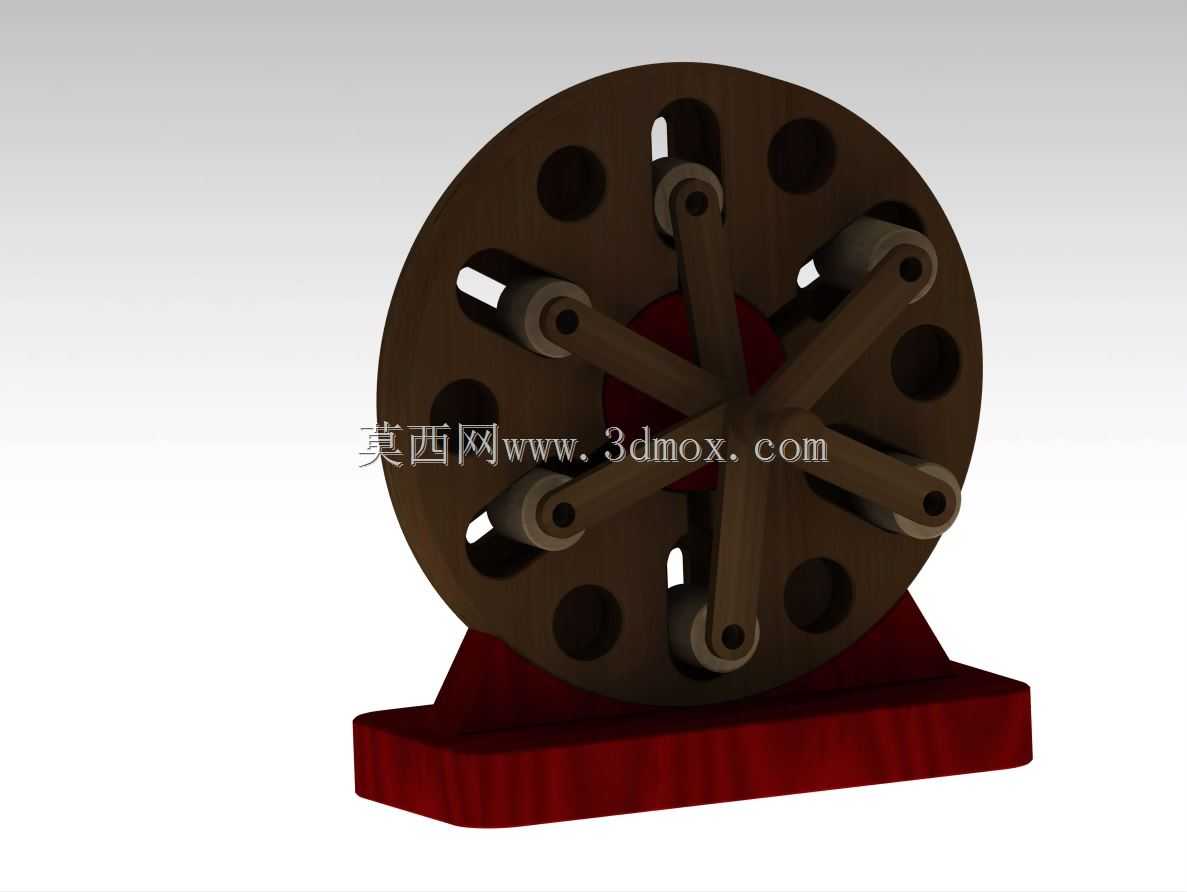

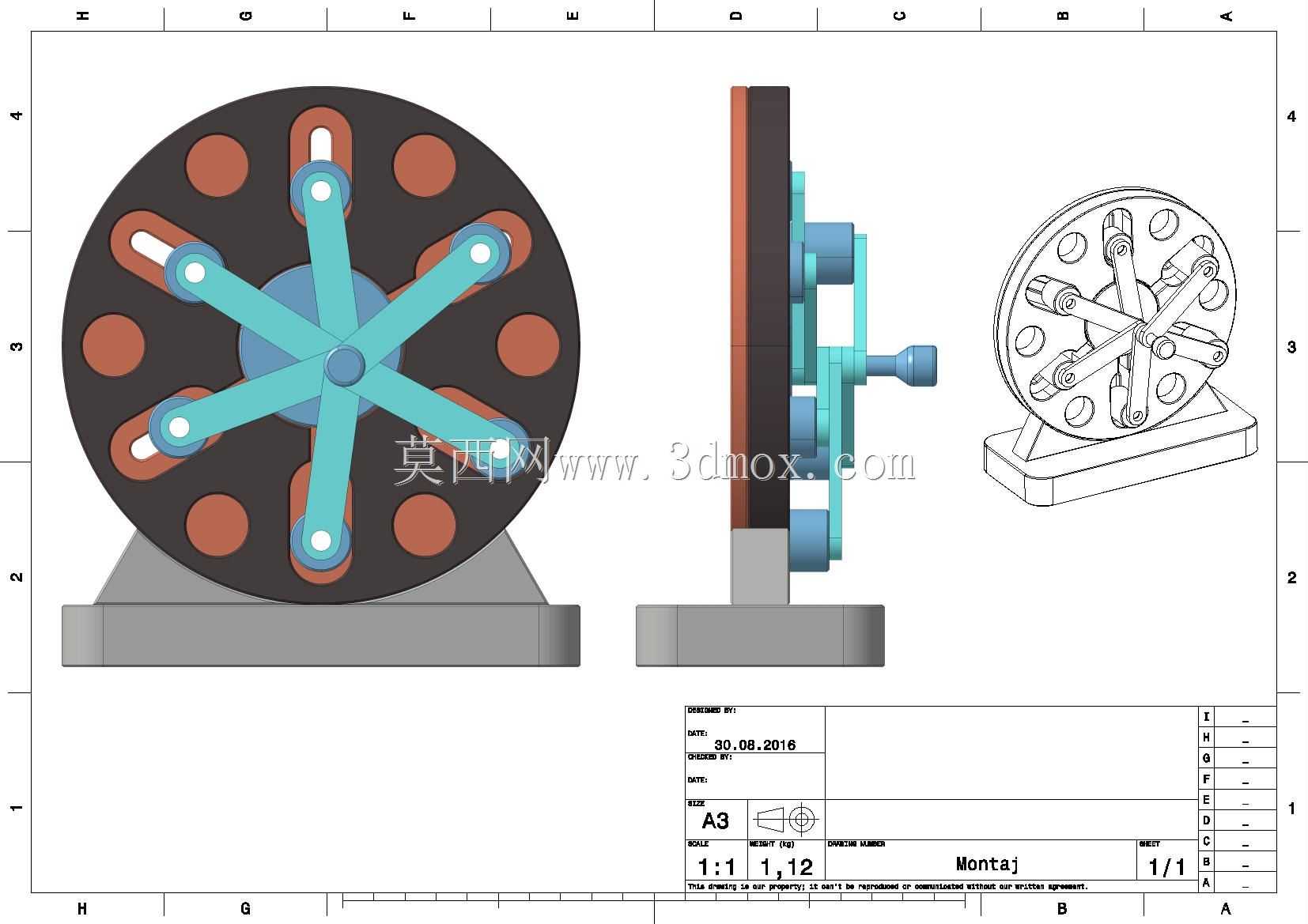

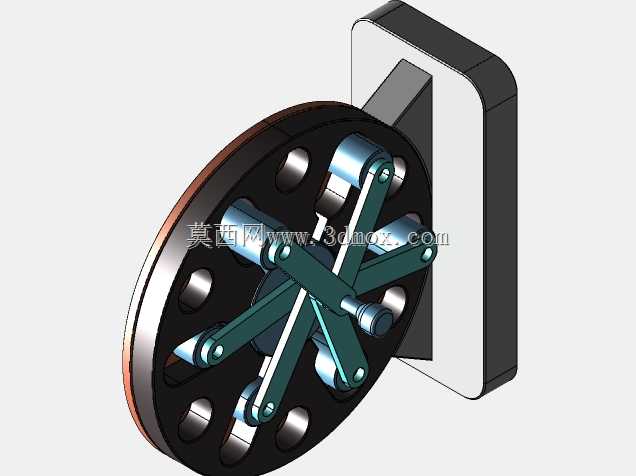

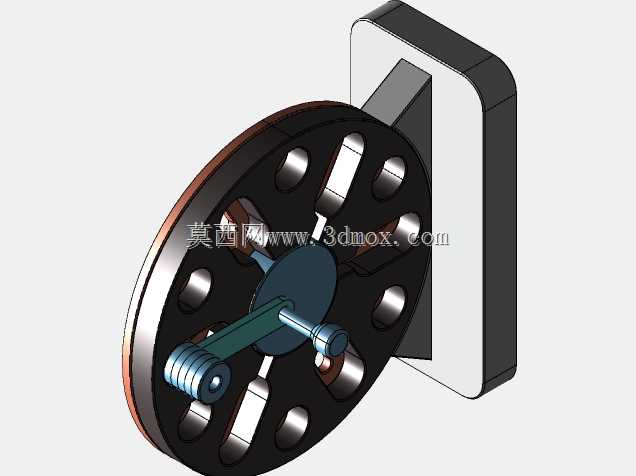

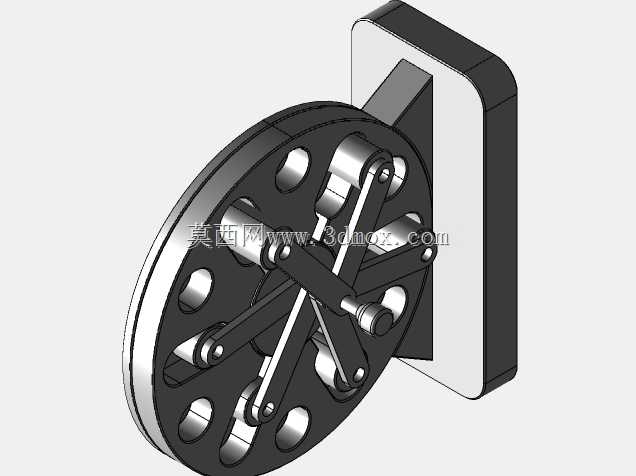

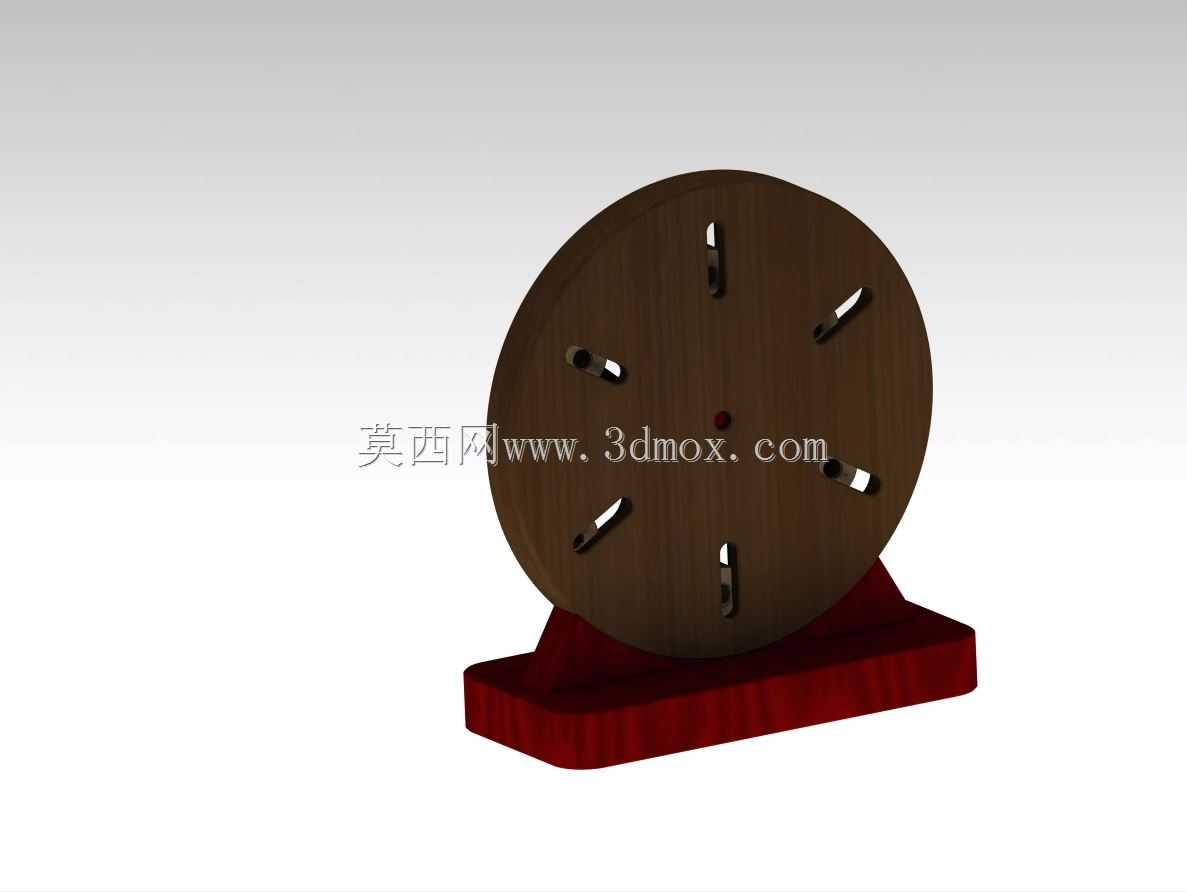

该木质摇臂动力装置采用径向六缸布局设计，整体以带安装底座的立式圆盘为主体承载结构，核心传动部分为中心辐射状布置的六组摇臂连杆组件，每组摇臂对应圆盘圆周上均布的缸体工位，通过中心转轴的旋转带动摇臂完成往复摆动，模拟传统径向发动机的活塞运动逻辑，可直观展示星型动力装置的传动原理与运动轨迹。从应用场景来看，该装置既可以作为科普教学的实体演示教具，帮助学习者理解径向发动机的配气与传动逻辑，也可作为木质机械爱好者的手工拼装摆件，放置于桌面、展柜作为工艺陈设，部分同类型结构经过密封与动力改造后，还可作为小型低压气动动力输出单元，驱动微型传送带、小型旋转展台等轻负载展示设备。在功能特性上，该结构采用全木质构件拼接为主，仅转轴、连接销等受力位置采用金属耐磨件，整体运转阻力小，摇臂与中心轮毂的连接采用铰接式设计，运动过程无卡滞，圆盘后侧设置的手动摇柄可直接驱动中心轴转动，无需外接动力即可完整展示全部运动过程，侧方预留的动力输入接口也可适配小型低速电机，实现连续自动运转。设计思路上，该结构优先还原径向发动机的核心运动逻辑，省略了复杂的配气、点火等附属系统，将所有传动构件外露展示，每个摇臂的铰接点都做了可视化处理，方便观察连杆的行程变化与力的传递路径，整体采用对称式布局，六组摇臂的运动相位差均匀分布，运转过程动平衡表现优异，不会出现偏载抖动的问题。外形尺寸与安装边界方面，主体圆盘直径为整体最大宽度方向尺寸，底座采用矩形平底设计，可直接放置于平整台面无需额外固定，整体厚度方向仅包含圆盘、传动组件与摇柄的安装空间，后侧摇柄的旋转半径小于圆盘半径，不会超出主体的投影范围，安装时仅需预留正面摇臂运动的摆动空间即可，无需额外预留后侧操作空间，整体占用台面面积极小，适合小空间的展示与摆放。
