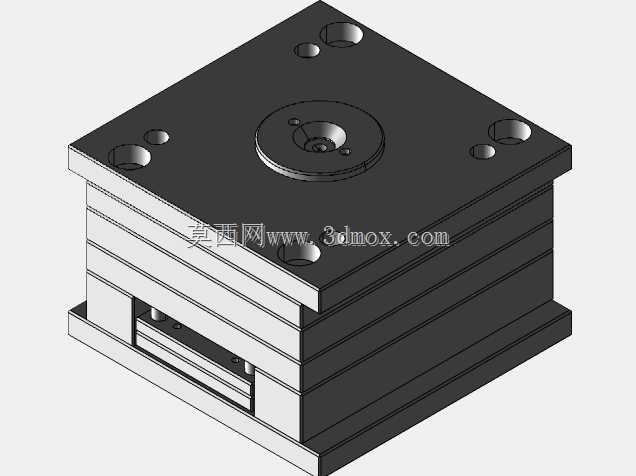

标准层叠式塑料注射成型模具结构

这款塑料注射成型模具，是注塑生产环节中直接决定塑料制品成型精度与生产效率的核心工装，主要适配卧式注塑机的安装使用场景，广泛应用于日用塑料件、电子外壳、工业结构塑料件的批量注塑生产工序中，承担着熔融塑料的型腔填充、保压冷却、定型顶出的全流程成型功能。从结构设计来看，该模具采用标准层叠式模架布局，从上至下依次设置定位环、定模板、流道板、动模板、模脚与顶出安装板，各层板件通过精密导柱导套实现合模导向，合模过程中可保证定模与动模的型腔对位精度控制在微米级，避免出现飞边、错模等成型缺陷。模具顶部中心设置标准定位环，可直接与注塑机的定模安装座定位孔配合，快速完成模具上机的定位校准，四周分布的安装孔位适配常规吨位注塑机的装模螺孔布局，无需额外加工转接板即可完成装夹固定，大幅缩短模具上机调试的准备周期。在功能设计上，该模具的流道布局适配通用型热塑性塑料的注射成型需求，进料口设置在定模中心位置，可保证熔融塑料从型腔中心向四周均匀填充，减少填充过程中的熔接痕、缺料等问题；动模侧预留的顶出机构安装空间，可适配顶针、顶板、推块等多种顶出方式，能够根据不同塑料制品的结构特性灵活配置顶出组件，避免顶出过程中造成塑件变形、顶白等外观缺陷。模具的冷却水道沿型腔周边均匀排布，可在保压完成后快速带走型腔内的热量，缩短塑件冷却定型的等待时间，有效提升单批次生产的循环效率。从安装边界来看，该模具整体外形为方正层叠结构，各板件的外轮廓尺寸符合标准模架的规格系列，上下安装面的平行度、导柱与安装面的垂直度均满足注塑生产的装夹精度要求，侧面预留的锁模槽位可配合注塑机的锁模机构实现牢固装夹，高速注射过程中不会出现模架偏移、涨模等问题。日常生产中，该类模具可通过更换不同的型腔镶件，快速适配不同结构塑料件的生产需求，模架部分可重复利用，有效降低多品类塑件生产的模具投入成本，是中小批量塑料件生产场景中通用性较强的成型工装结构。
