高性能赛车发动机活塞结构设计

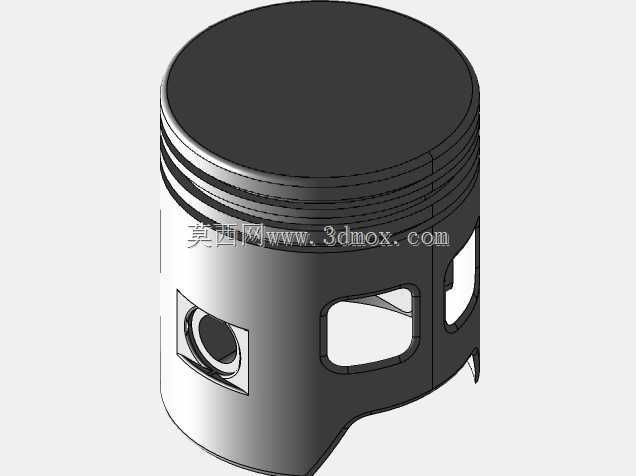

　　这款活塞主要面向高负荷赛事动力单元的应用场景，作为内燃机燃烧室核心往复运动部件，直接承担燃烧做功阶段的高压燃气冲击，将燃气爆发压力转化为曲轴旋转的动力输出，其结构合理性直接决定动力单元的转速上限、爆发压力承受能力与运行可靠性。从结构设计逻辑来看，活塞顶部采用平整凹腔适配赛事发动机的压缩比设定，顶面做了边缘圆角过渡处理，避免高压缩比工况下的应力集中，同时减少燃烧室积碳附着的边角区域。活塞头部设置多道环槽结构，分别适配气环与油环安装，气环负责密封燃烧室高压燃气，避免燃气下窜至曲轴箱，油环则负责刮除缸壁多余润滑油，防止机油进入燃烧室参与燃烧，环槽的加工精度直接影响密封效果与机油消耗水平。

　　活塞销座区域做了加厚加强处理，销孔内部设计有衬套安装位，适配浮动式活塞销的装配需求，销座两侧的镂空窗口一方面用于减轻活塞整体往复质量，降低高转速下的往复惯性力，减少曲轴连杆机构的动平衡负荷，另一方面为活塞销的润滑留出机油流通通道，保证高转速工况下销座与活塞销之间的润滑充分，避免出现干磨拉缸故障。活塞裙部采用非正圆的型线设计，冷态下预留热膨胀余量，工作温度升高后裙部可均匀贴合缸壁，既保证活塞往复运动的导向精度，又避免热态下活塞胀死在缸筒内部，裙部表面的减摩涂层区域可降低与缸壁的摩擦阻力，提升动力传递效率。

　　从安装边界来看，活塞的外径尺寸需与对应缸径的缸筒做分组匹配，活塞销孔的中心高、活塞压缩高尺寸需严格匹配连杆小头中心到曲轴回转中心的运动行程，避免活塞运行到上止点时碰撞气门或燃烧室壁面，环槽的宽度、深度尺寸需与对应活塞环的规格完全适配，保证密封环的侧隙、背隙处于合理区间，防止出现环卡滞、密封失效问题。在赛事工况下，活塞需要承受瞬时超过10MPa的燃气爆发压力，以及每分钟上万次往复运动带来的交变载荷，因此结构设计上在保证强度的前提下尽可能做轻量化处理，销座与裙部的加强筋布局经过受力优化，可将顶部承受的压力均匀传递到活塞销与连杆机构，避免局部应力过大导致活塞开裂失效。
