家用台面式净水设备外观结构设计

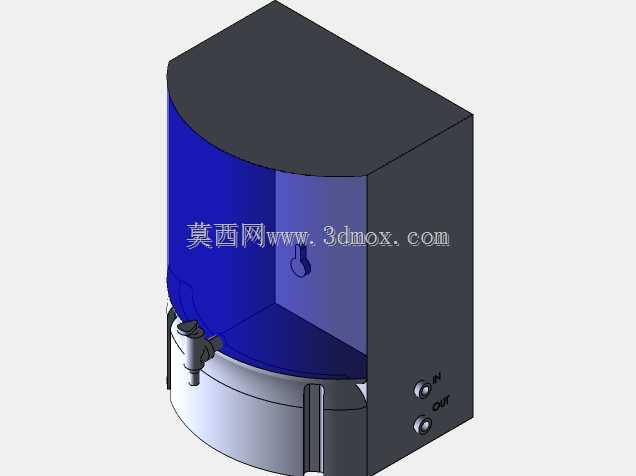

这款台面式净水设备的结构设计，首先适配家庭厨房、小型办公茶水间的台面安装场景，无需预埋管路、不占用橱柜内部空间，可直接放置在平整台面临近取水点的位置，适配多数家庭现有水龙头的接驳需求，安装边界控制在台面预留300mm见方的平整区域即可，设备背部预留的走水间隙仅需50mm，不会紧贴墙面造成清洁死角，整体高度控制在350mm以内，不会遮挡厨房台面上的常规置物架、墙面插座等现有设施。从实际用途来看，该设备主要针对市政自来水的终端净化需求，可滤除水中的异色异味、余氯、颗粒杂质等，输出可直接饮用的洁净水，机身下部的出水嘴高度预留了200mm的接水空间，可适配常规水杯、烧水壶、煮茶壶等多种盛水容器的接水需求，无需额外垫高容器。功能特性上，设备采用上置滤芯舱的布局逻辑，上部深蓝色区域为滤芯安装与原水缓存腔，下部灰色结构为净化水路、控制阀件与出水组件的集成安装位，侧面预留的两个固定点位用于安装水路快接接头与固定内部水路板，减少管路弯折带来的水压损失。设计思路上，整体采用弧面与直面结合的造型，正面弧形过渡可减少直角磕碰风险，适配家庭场景下的使用安全需求，顶部平整的白色端盖可作为临时置物面放置小物件，底部的裙边结构做了加厚处理，提升设备放置的稳定性，避免接水时设备晃动。结构建模过程中，将内部滤芯的安装尺寸、水路的排布空间、外壳的壁厚都做了协同校核，外壳壁厚统一设置为2.5mm，兼顾结构强度与注塑成型的工艺要求，内部水路板的安装位预留了3mm的装配公差，避免生产装配过程中出现干涉问题，出水嘴的位置做了居中设计，接水时水流不会外溅，设备底部预留了四个防滑胶垫的安装槽，可进一步提升放置时的摩擦力，即使台面有少量积水也不会出现滑移问题。
