定制款FPV穿越无人机结构设计方案

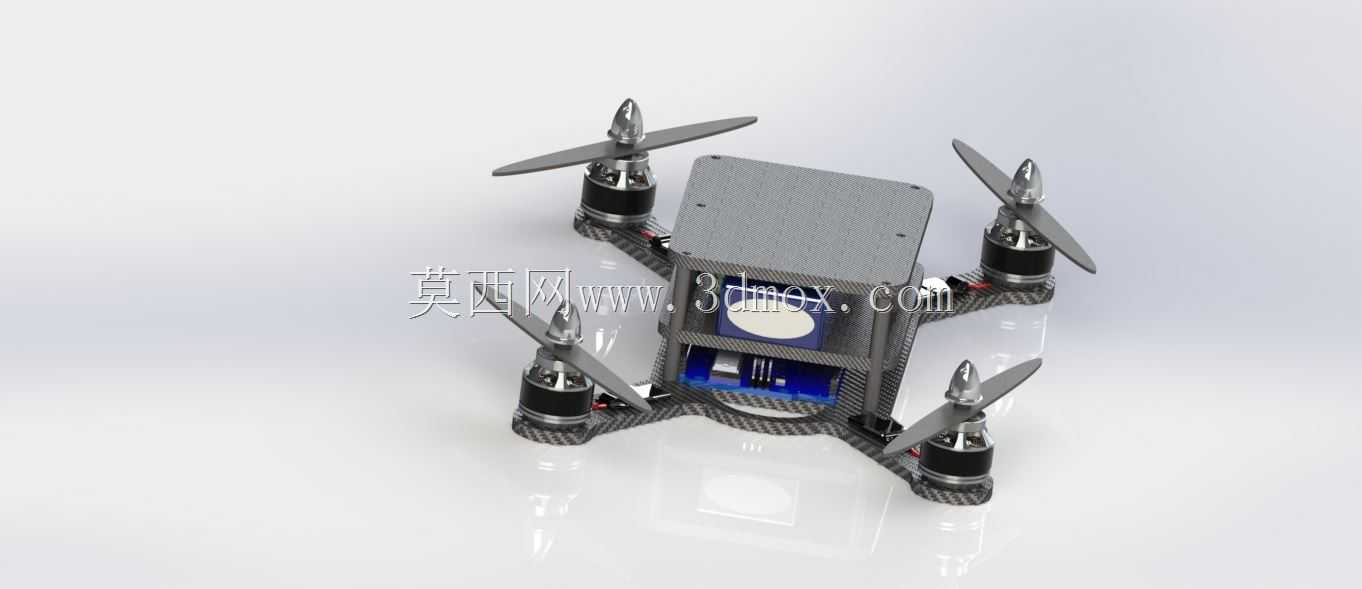

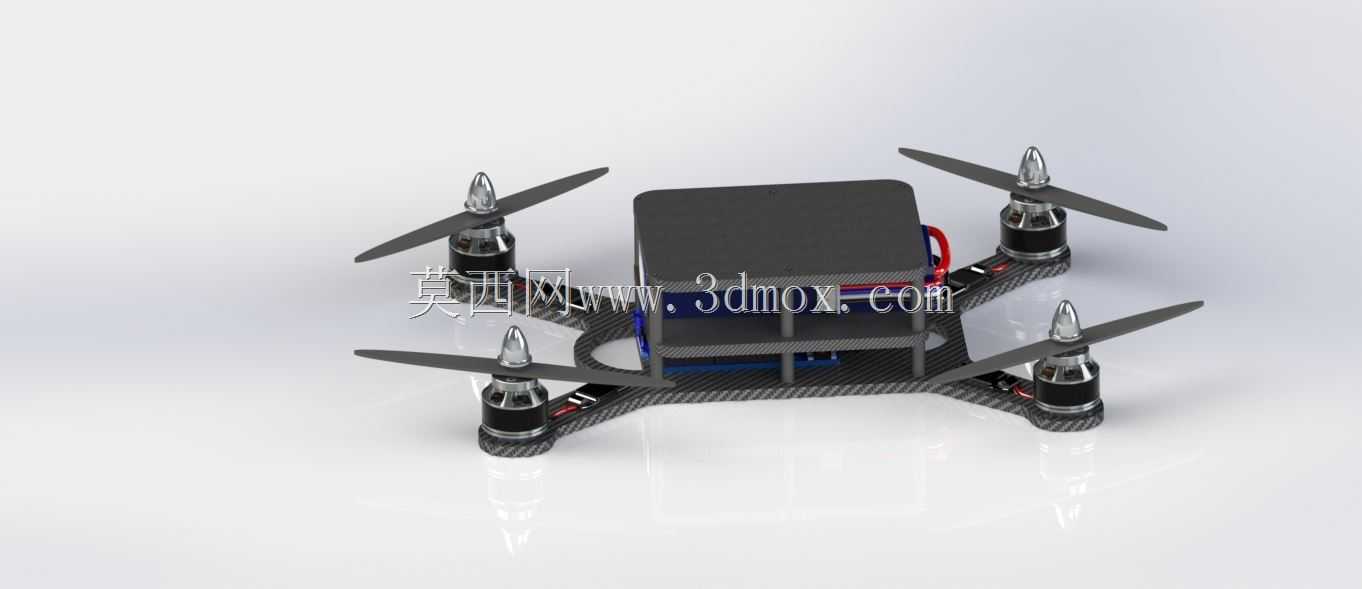

这款定制FPV无人机主要面向室内穿越竞速、狭小空间航拍探查、近距特技飞行场景设计，可适配个人航模爱好者休闲飞行、影视剧组狭小空间跟拍、安防领域狭窄区域巡检等实际使用需求，相比常规航拍无人机具备更强的机动灵活性与抗冲击性能，能够在楼道、林间、地下管廊等复杂受限空间内完成快速穿梭、定点悬停、急转急停等飞行动作。整机采用四旋翼X型布局设计，机臂选用碳纤维复合板材加工成型，在保证结构强度的前提下尽可能降低整机自重，同时碳纤维材质具备优异的抗形变能力，能够承受飞行过程中的急加速过载与轻度碰撞冲击，有效降低炸机后的部件损坏概率。核心飞控与供电模块采用分层堆叠式安装设计，上层为电池固定舱，可适配不同容量的锂聚合物电池，中层预留飞控板、电调、图传模块的安装位，各模块之间设置绝缘隔离结构，避免线路干扰与短路风险，走线沿机臂内侧的预留线槽排布，既减少飞行过程中的风阻，也能避免螺旋桨剐蹭线路引发故障。动力系统搭配高转速无刷电机与三叶螺旋桨，单电机拉力冗余达到整机起飞重量的2.5倍，可支持大角度特技动作的动力输出，电机安装座设置减震胶圈结构，能够过滤电机高速运转产生的高频振动，提升飞行姿态稳定性与图传画面清晰度。整机安装边界控制紧凑，机臂末端到中心舱体的距离经过精准测算，既保证螺旋桨转动时不会与中心舱体、走线发生剐蹭，也尽可能压缩整机横向尺寸，提升狭小空间内的通行能力，底部预留摄像头安装位，可适配不同角度的FPV摄像头，满足第一视角飞行的视野需求，机架边角做圆弧过渡处理，减少碰撞时的冲击力传导，同时避免尖锐边角对操作人员造成划伤。
