适配航拍云台的碳纤维四旋翼机架结构

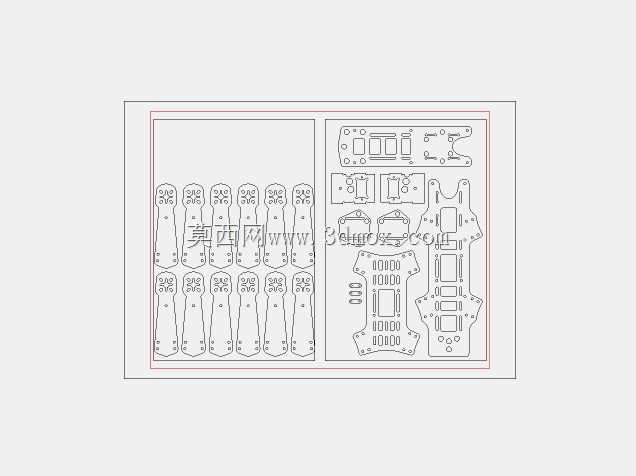

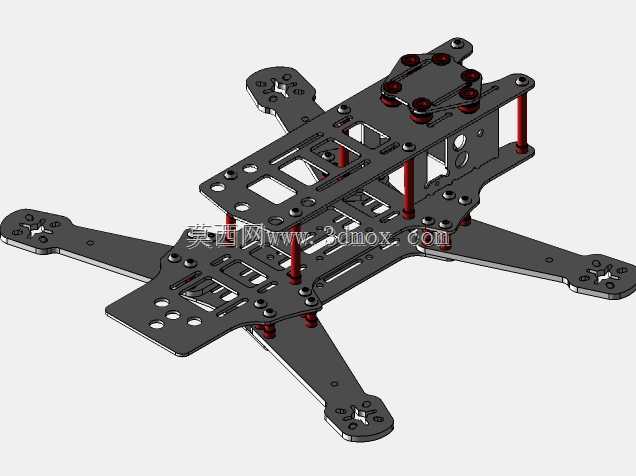

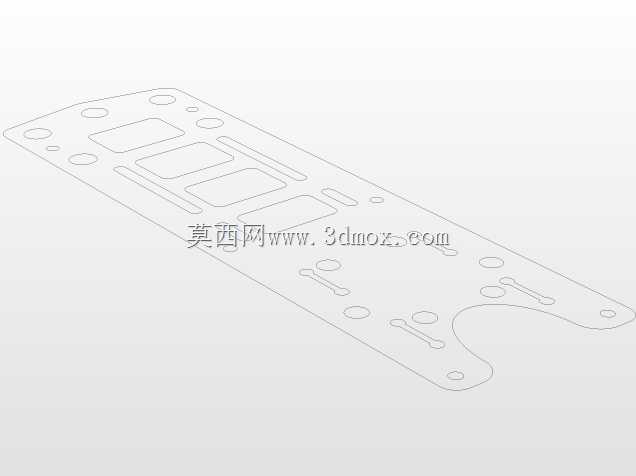

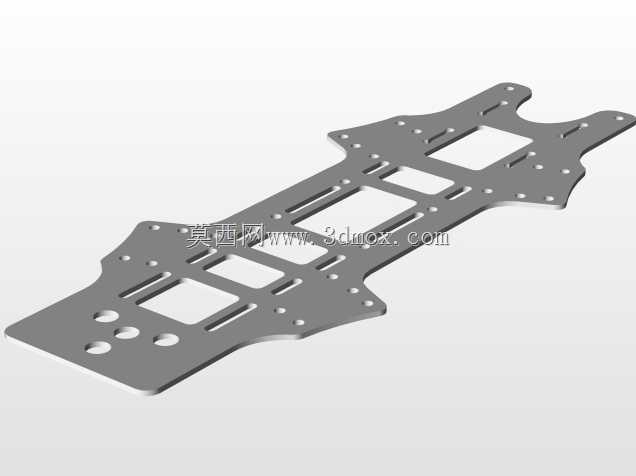

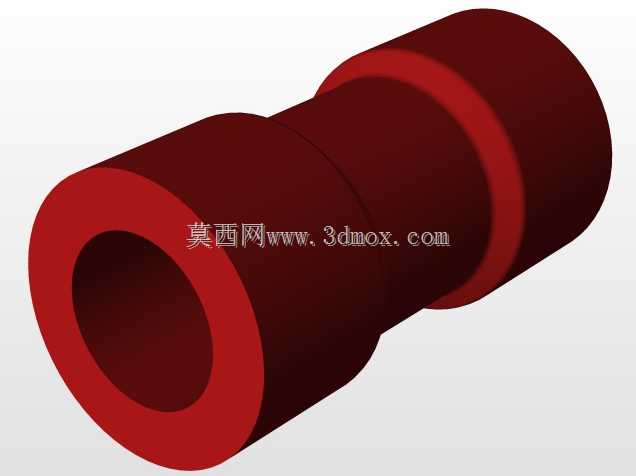

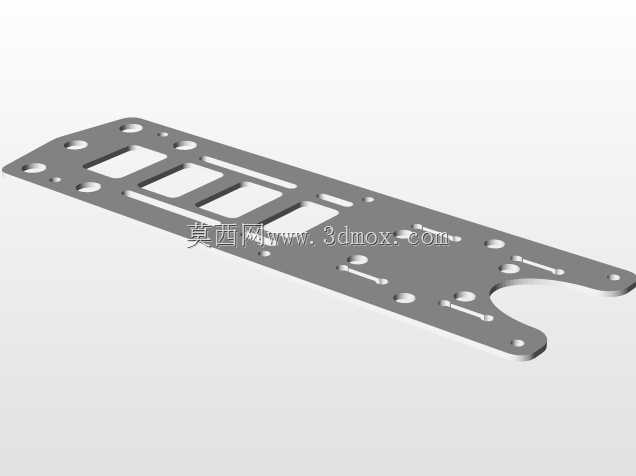

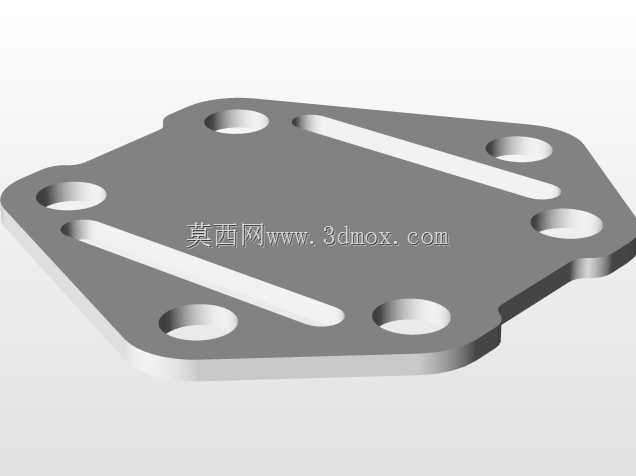

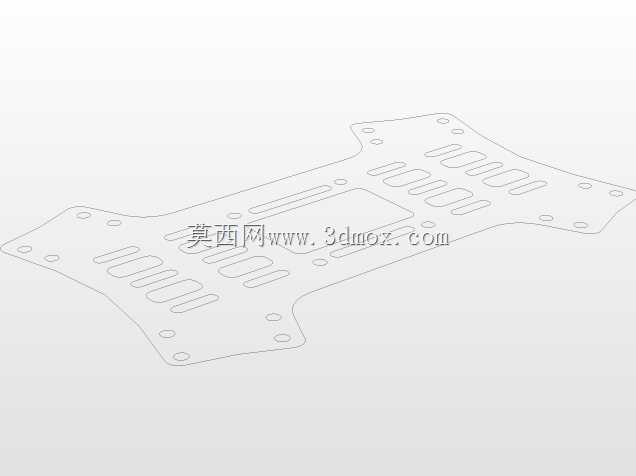

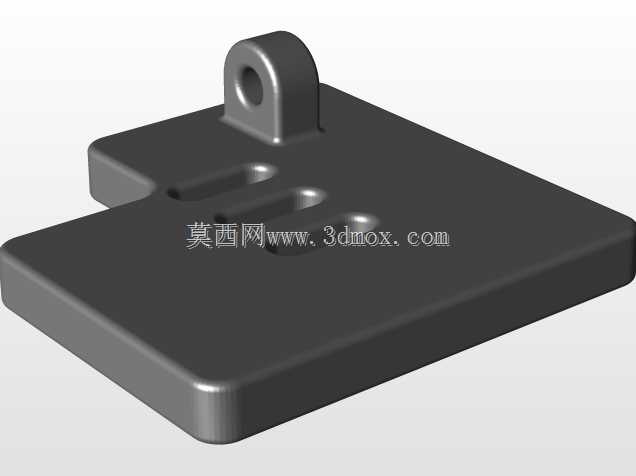

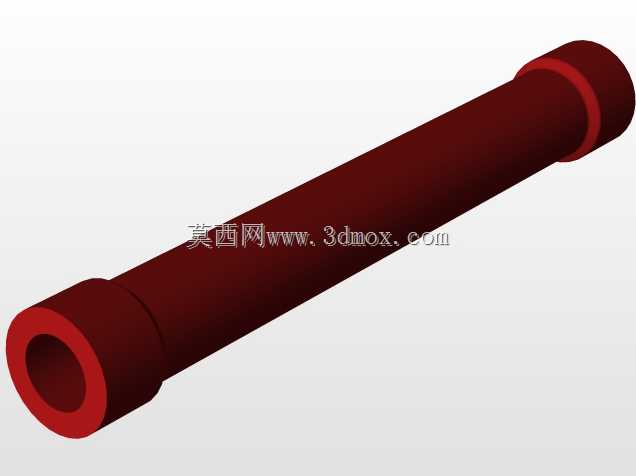

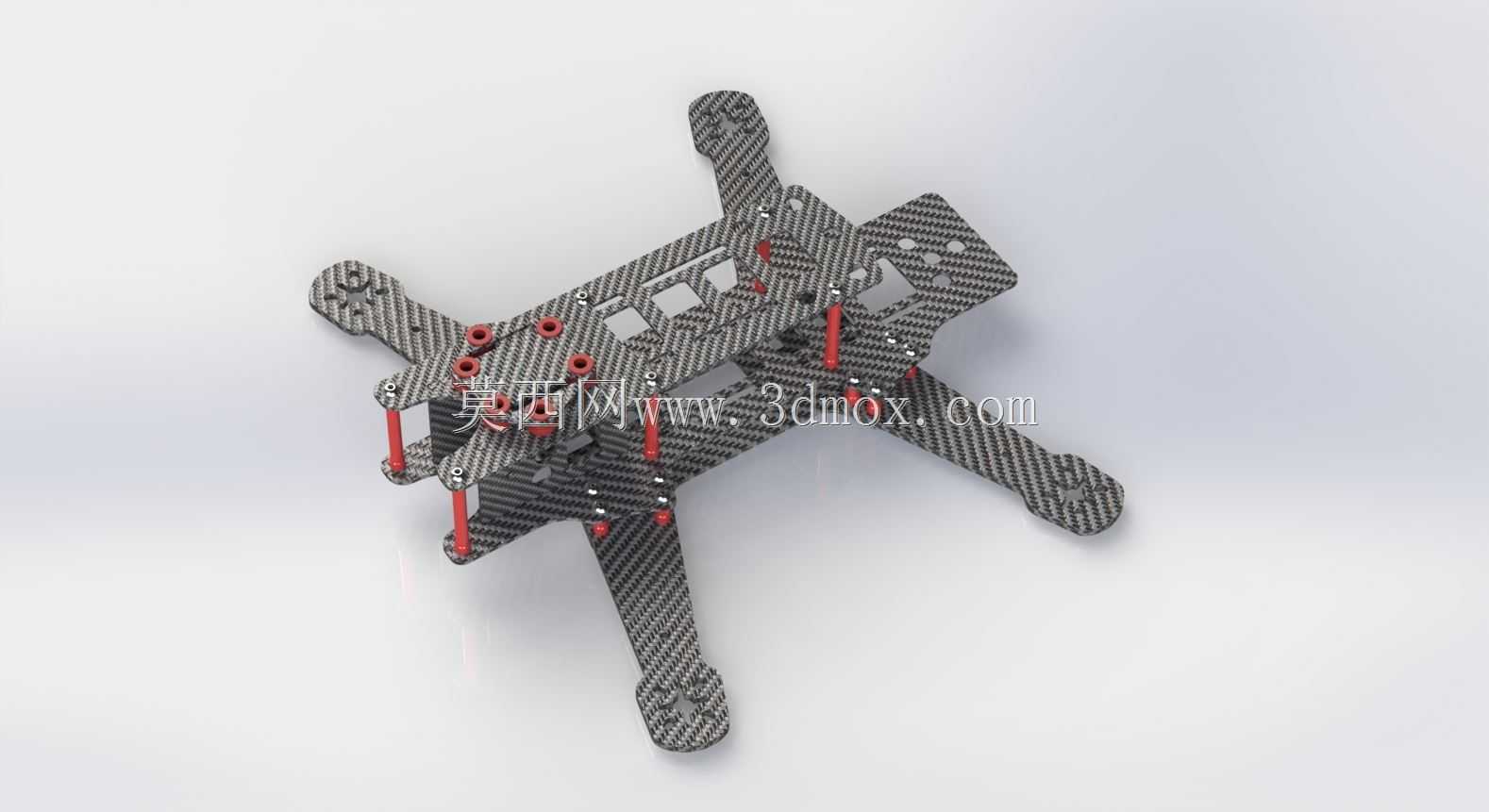

这款四旋翼机架是专为搭载小型航拍相机与头部跟踪伺服模块打造的飞行载体核心结构，主要面向消费级航拍、小型航模创作、轻量化空中拍摄作业等应用场景，能够为飞控系统、动力组件、拍摄载荷提供稳定可靠的安装支撑，满足低空近景拍摄、航模飞行练习、小型创意航拍项目的使用需求。在实际使用过程中，该机架可承载指定型号的航拍相机与倾斜伺服模块，实现飞行过程中的镜头角度随头部跟踪信号动态调整，完成第一视角航拍、动态跟拍等拍摄任务，整体结构可适配常规250轴距级别的四旋翼动力套装，机臂预留的标准电机安装孔位能够匹配主流微型无刷电机，安装孔位间距符合航模领域通用安装规范，无需额外打孔改装即可完成动力组件的快速装配。机架主体采用碳纤维板材加工成型，上下两层主固定板通过带减震缓冲的铜柱支撑结构连接，既能够降低飞行过程中电机震动传递到拍摄载荷的幅度，提升航拍画面的稳定性，又能在保证整体结构强度的前提下最大限度降低机架自身重量，提升飞行续航时长与机动灵活性。四个机臂采用对称X型布局设计，机臂末端预留的桨叶安装空间能够适配对应尺寸的螺旋桨，避免飞行过程中桨叶与机架主体、挂载设备发生干涉；上层主固定板预留了飞控模块、电调、电池绑带的安装位置，走线槽位沿板件加强筋布局设计，既能够规整机身内部走线，避免线材缠绕干扰飞控传感器工作，又能通过镂空结构进一步减轻机身重量。设计过程中充分考虑了航拍载荷的安装需求，机架前部预留的相机安装位能够匹配指定型号的航拍相机，配套的伺服安装支架可直接固定倾斜伺服模块，实现相机俯仰角度的动态调整，安装位置经过重心配平计算，挂载相机与伺服后整机重心落在机架几何中心附近，能够有效降低飞控系统的姿态修正负担，提升飞行稳定性。机架整体安装边界紧凑，轴距控制在250毫米级别，属于小型穿越机级别的机架尺寸，既能够在狭小空间内完成灵活的飞行动作，又能保证足够的桨距空间提升飞行升力效率；所有安装孔位均采用沉孔设计，螺丝安装后不会突出板件表面，既能够降低飞行过程中的空气阻力，又能避免突出的螺丝头刮擦线材或挂载设备。板件边缘做了倒角处理，避免组装过程中划伤操作人员，同时减少飞行过程中的应力集中点，提升机架的抗摔抗冲击性能，在发生轻度炸机时能够分散冲击力，降低板件断裂的概率。
