高层供暖换热机组集成管路系统设计

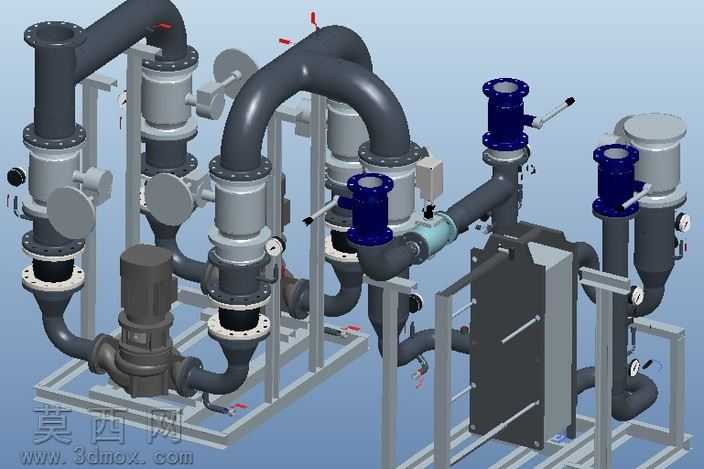

本作品为面向高层民用建筑供暖场景的换热变电站集成系统三维建模成果，建模过程依托Creo 5.0程序集环境完成全参数化搭建，从底层零件特征绘制到顶层组件约束装配均遵循机械设计通用规范，确保各部件的尺寸匹配与装配逻辑符合实际工程安装要求。模型整体采用撬装集成式布局，将核心换热单元、循环泵组、管路阀组、检测仪表全部整合在统一的金属框架底座上，大幅缩减现场安装的施工周期与占地空间。材质配置方面，循环管路采用碳钢材质的哑光深灰质感表现，匹配实际供暖管道的防腐涂装效果；换热板片采用金属拉丝的不锈钢材质，还原板式换热器的金属表面特性；各类手动球阀、调节阀的阀体采用深蓝色工程漆面材质，手柄部分设置防滑磨砂质感，操作手轮、仪表外壳则采用亮面金属材质区分功能部件，不同材质的视觉区分清晰，便于快速识别各功能模块。结构设计上，管路走向采用大曲率弯管布局减少流体阻力，关键节点处设置球阀、调节阀实现流量调节与通断控制，管道与设备连接处全部采用法兰连接结构，预留密封件安装位置符合工程实际；循环泵组采用立式管道泵结构，进出口与管路同轴对接降低振动传递；板式换热器作为核心换热单元，板片堆叠结构、压紧螺栓、接口法兰均做精细化建模，可清晰观察冷热介质的流道走向；整套系统还配置了压力表、温度传感器等检测部件的安装位，满足供暖系统的运行参数监测需求。设计思路围绕高层供暖的高水压、大流量工况展开，通过集成化设计将分散的换热、循环、控制部件整合为标准化撬装单元，管路排布兼顾流体性能与安装维护空间，阀组位置预留足够操作距离，设备底座设置统一的安装固定孔位，模型可直接用于工程方案展示、施工交底以及后续的生产加工指导，各零件保留完整参数化特征，支持根据实际项目的供暖负荷参数调整管径、换热器面积、泵组功率等关键尺寸。
