卧式管壳式标准换热锅炉结构设计

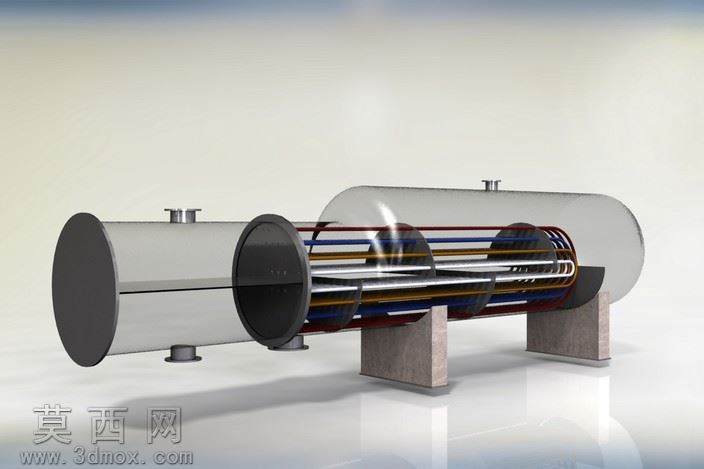

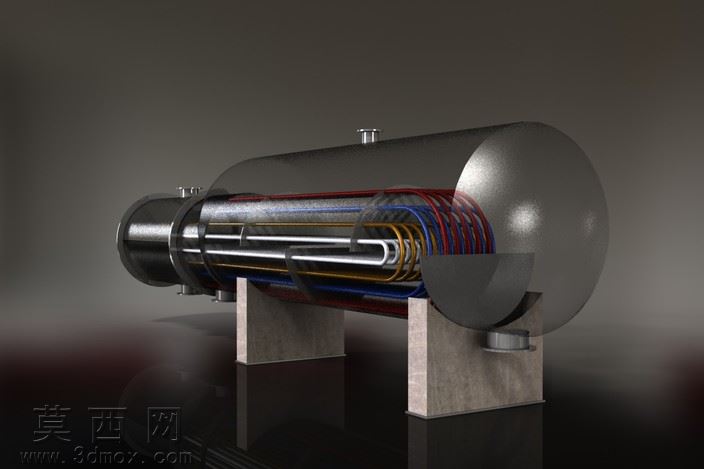

本作品为卧式管壳式换热锅炉三维建模作品，建模过程严格遵循压力容器类设备的通用设计规范，采用参数化建模思路完成全结构搭建。建模阶段首先确定设备整体卧式布局，以圆柱形承压壳体为主体基准，依次完成两端封头、管板、内部换热管束、折流板、进出口接管、支撑支座的结构搭建，所有部件的装配约束完全匹配实际工业设备的装配逻辑，各接口位置、支座间距均参考通用换热锅炉的常规尺寸比例设定，保证模型结构比例协调、装配关系准确。材质设置阶段针对不同部件的实际应用属性分配对应材质，承压壳体与封头采用哑光不锈钢材质，还原金属压力容器的哑光金属质感，调整材质粗糙度参数模拟工业设备表面的细微磨砂质感；内部换热管束分别设置不同金属材质区分不同介质流道，部分管束采用铜质金属材质，其余管束采用碳钢材质，通过材质色彩差异清晰展示内部流道布局；底部支撑支座采用混凝土材质，添加细微的表面纹理模拟水泥基座的粗糙质感，提升模型整体真实感。渲染阶段采用柔和的影棚布光方案，主光源从侧上方投射，勾勒出壳体的圆柱曲面轮廓，辅助光源补充暗部细节，避免内部管束区域出现死黑，清晰展示内部折流板与管束的排布结构，同时添加柔和的地面反射效果，强化模型的空间立体感。结构设计上，设备两端分别设置介质入口与出口接口，顶部与底部也对应设置不同介质的接管，内部折流板按照等间距排布，引导壳程介质的流动路径，提升换热效率，所有接管端部均设置标准连接法兰结构，还原工业设备的接口设计细节，端盖与管板的连接结构也做了精细化建模，清晰展示管束与管板的连接关系，可直观呈现管壳式锅炉的内部换热原理，整体模型结构完整，细节表现到位，可用于换热设备结构展示、原理教学等场景使用。
