家用多功能引体向上健身训练架结构设计

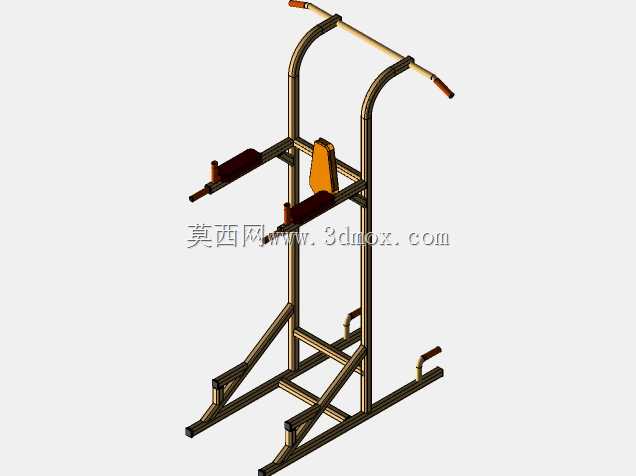

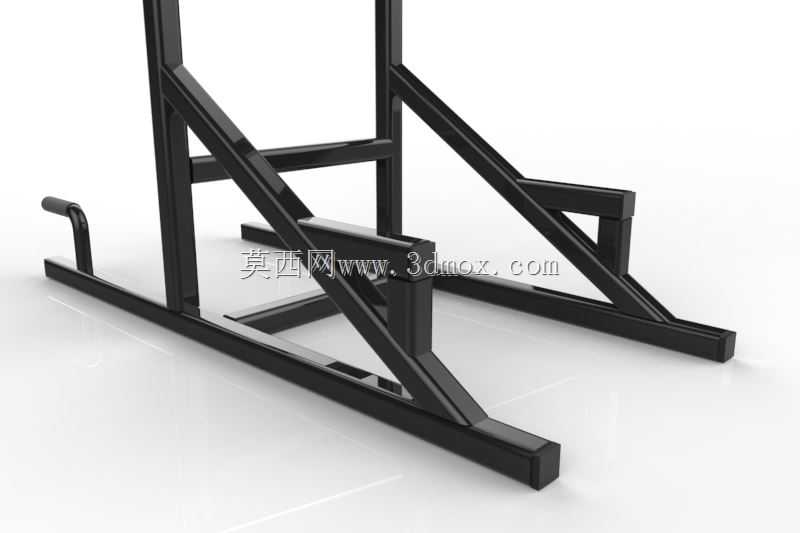

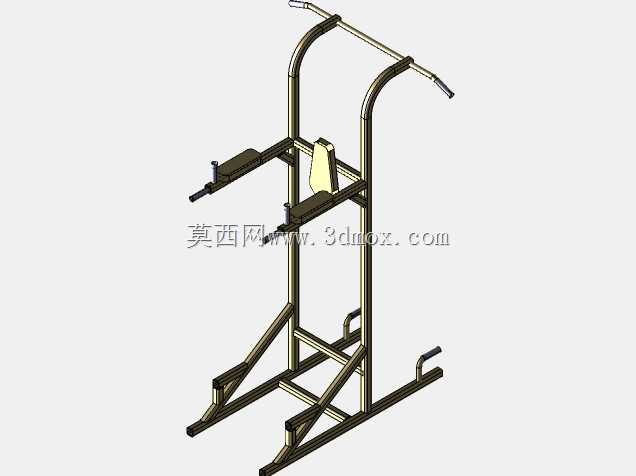

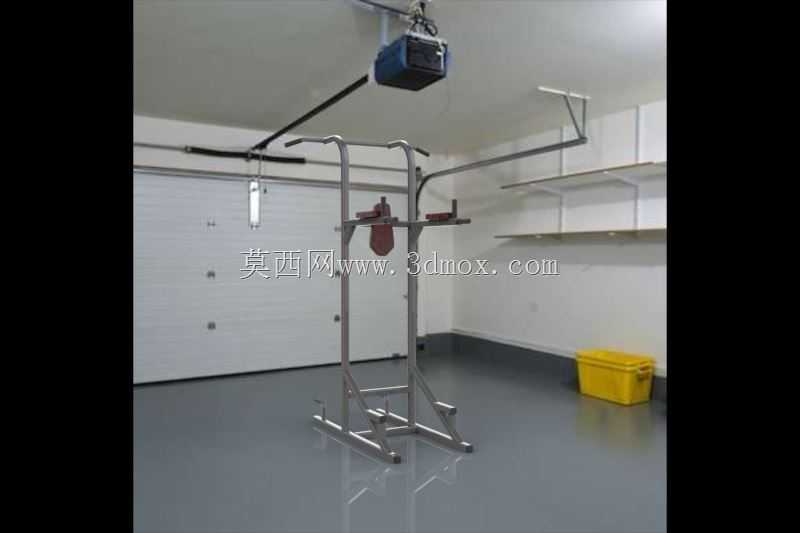

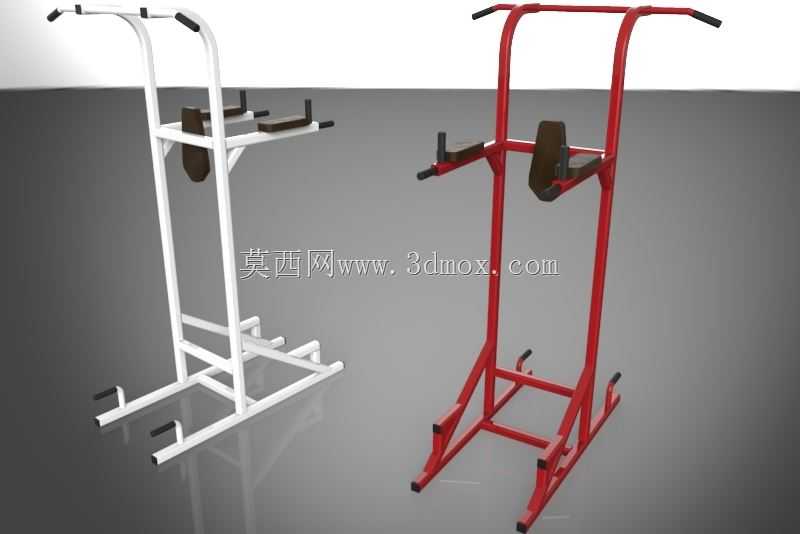

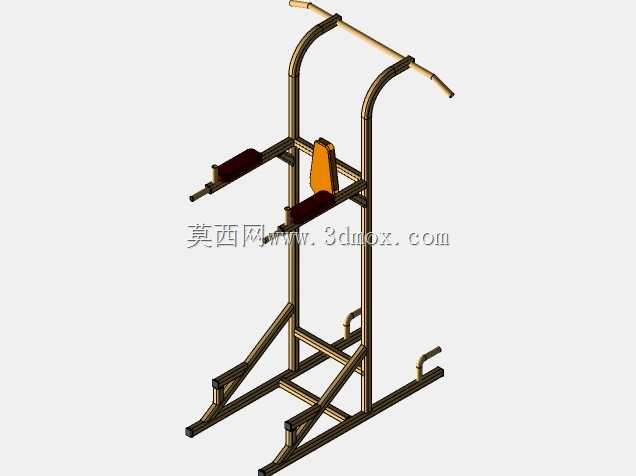

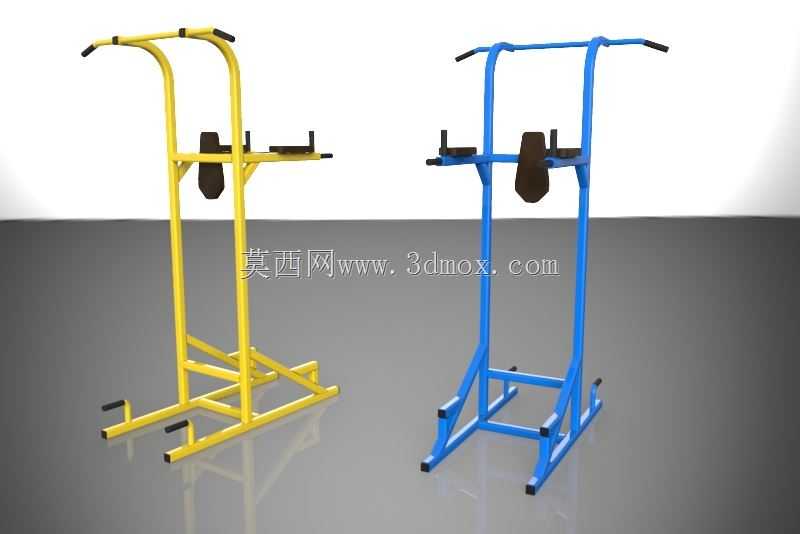

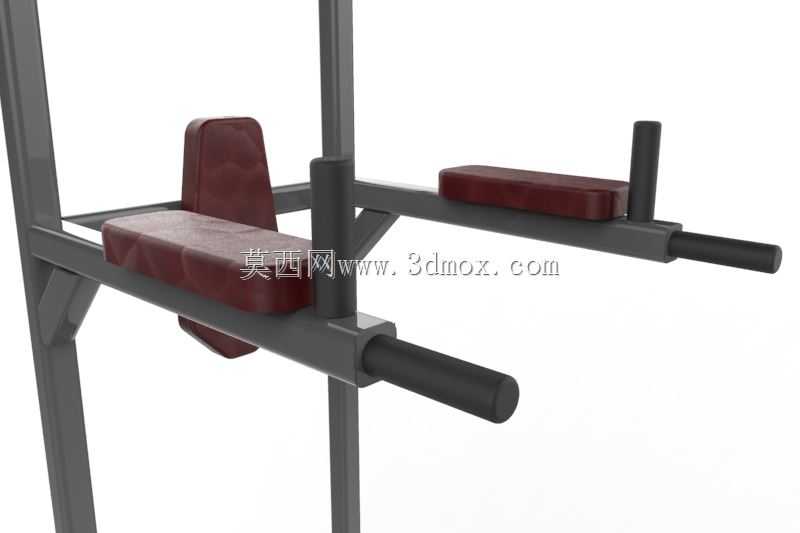

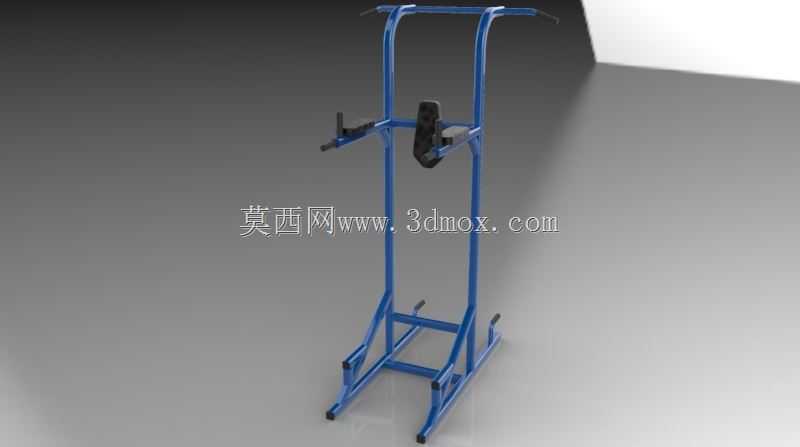

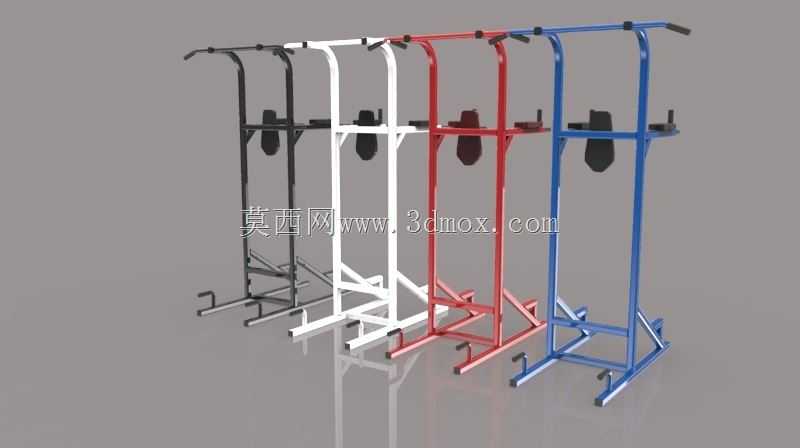

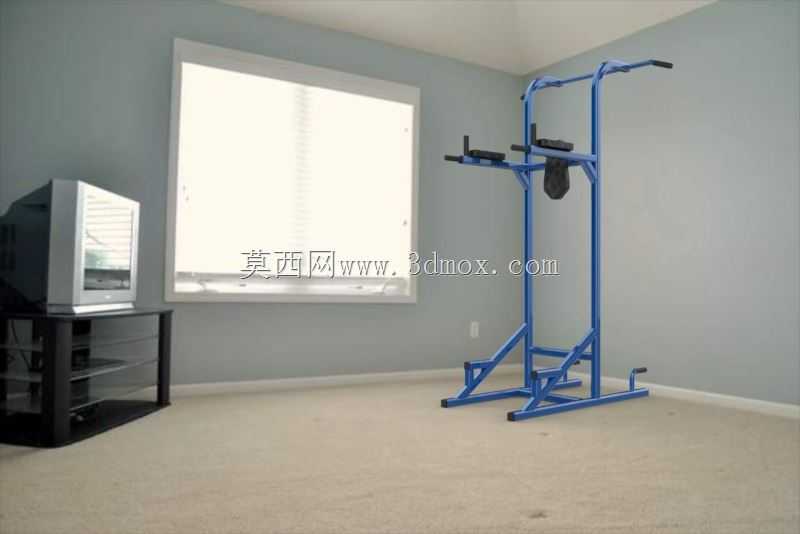

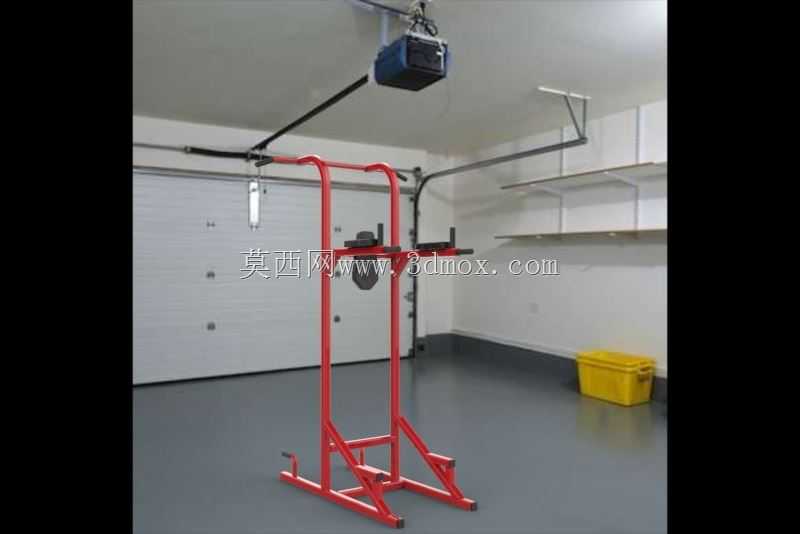

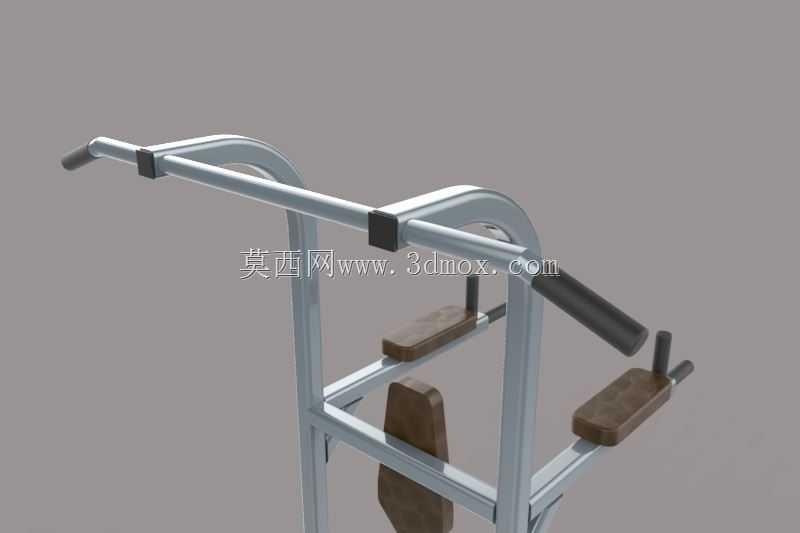

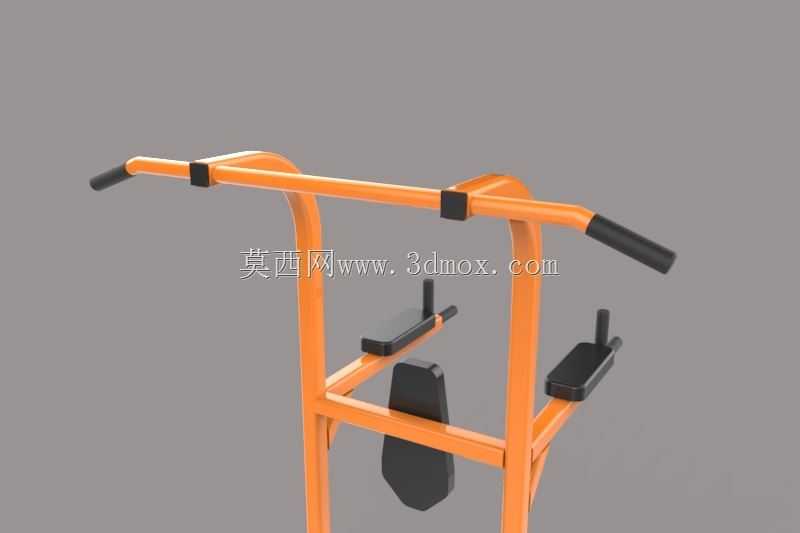

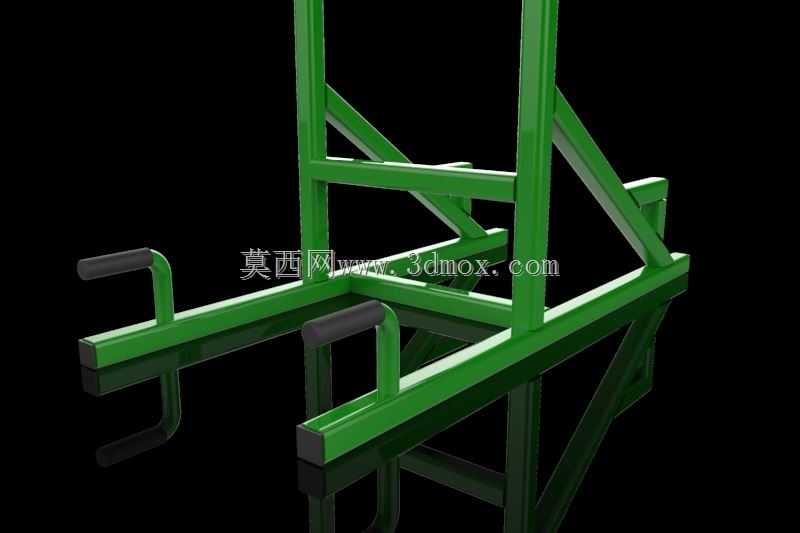

这款多功能健身训练架主要面向家庭健身场景与小型私教工作室使用，可替代多台单功能健身器材，在有限的室内空间内覆盖上肢推、拉、核心力量训练等多类动作需求，无需额外搭配过多零散健身配件即可完成完整的上肢力量训练循环。从实际使用角度出发，设备主体采用方管焊接成型的框架结构，底部设置外扩式支撑脚，支撑脚向前后方向延伸出足够的接地跨度，配合底部可加装的防滑脚垫，在用户进行大重量负重引体、双杠臂屈伸动作时，可有效抵消侧向倾覆力矩，无需在地面打膨胀螺栓固定，适配普通住宅的水泥地面、地毯地面、复合地板地面等多种铺装场景，不会对家装地面造成不可逆的损伤。框架主体的立柱采用等截面方通设计，上部设置多组不同高度的握持位，其中最高位的横向握把适配引体向上动作，握把表面做防滑滚花处理，避免手心出汗时出现滑脱风险；中部伸出的双杠支撑臂采用倾斜角度设计，适配双杠臂屈伸动作时的手臂自然开合角度，减少手腕处的非自然受力，降低长期训练带来的关节磨损风险；下部预留的长凳安装位可搭配配套平凳完成卧推、坐姿推举等动作，长凳与主框架采用快拆式插销连接，不需要使用时可快速拆卸收纳，进一步压缩设备的闲置占用空间。设计过程中优先考虑焊接工艺的可实现性，所有杆件连接节点均采用满焊处理，焊后打磨焊渣做圆角过渡，避免尖锐边角对用户造成磕碰伤害，主框架的受力杆件经过受力校核，在承受150kg额定负载的情况下，杆件最大变形量控制在1mm以内，不会出现明显的框架晃动感，保障训练过程中的结构稳定性。设备的整体安装边界控制在1.2m*1.1m的地面占用范围内，总高度控制在2.1m，适配普通住宅2.4m以上的室内层高，安装时仅需预留前后各0.5m、左右各0.3m的活动空间即可完成全部动作的施展，不会与室内墙面、窗户、家具产生干涉。框架表面采用静电喷塑处理，涂层厚度控制在60-80μm，可抵御日常训练过程中汗水的腐蚀，长期使用不会出现掉漆、锈蚀问题，握持位的泡棉套采用高密度发泡材质，硬度适中，既可以缓冲手部受力，也不会因为长期按压出现塌陷变形。
