小型立式压装作业用重装压力机构

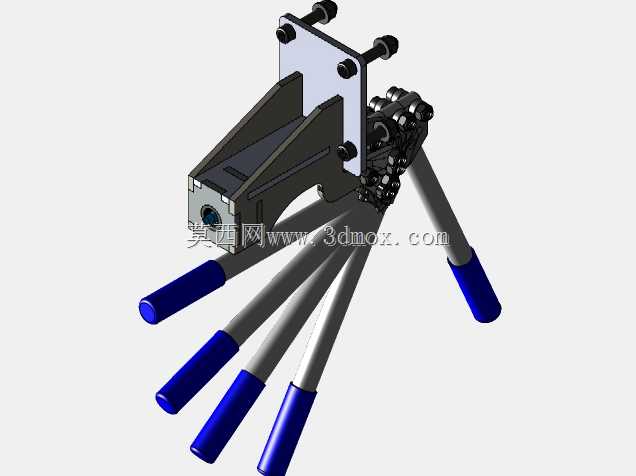

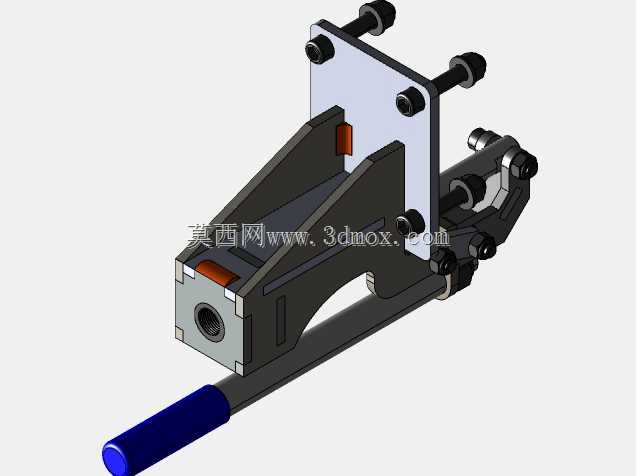

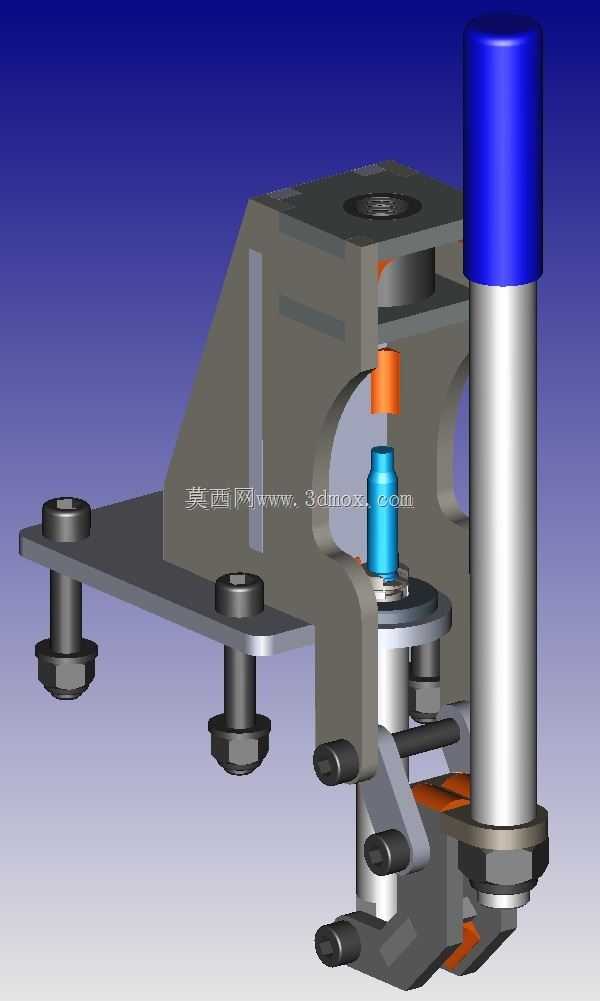

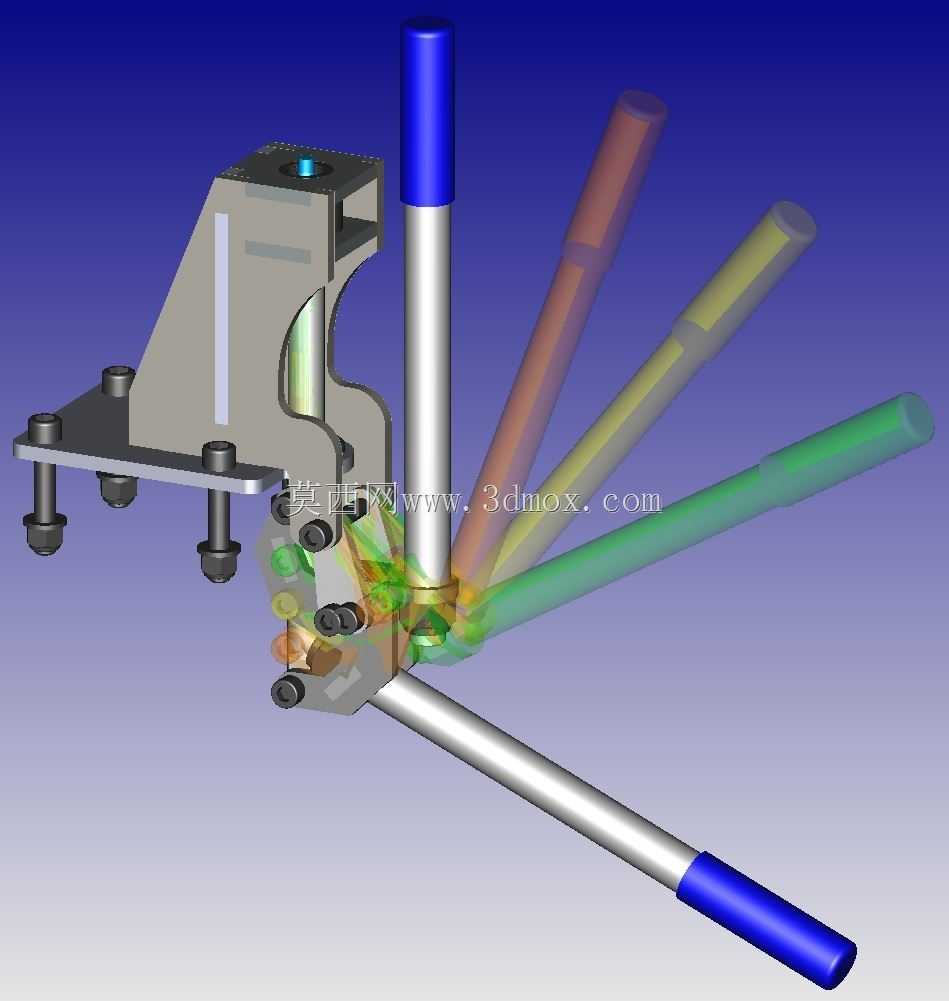

这款压装机构主要面向小规格零部件的压装装配场景，常见于五金零件加工、小型汽配组件装配、电子接插件压合等工位，用来完成销钉压入、轴承衬套压装、小部件铆接压合这类需要稳定下压力的作业，相比大型冲压设备，它的占用空间更小，适配多品种小批量的柔性装配线布局。从结构设计来看，整机采用侧装支架搭配立式导向压杆的布局，底部安装板预留了四个螺栓固定孔，可直接锁付在装配工作台面或者线体工装板上，安装时需要预留压杆上下行程的垂直空间，侧方支架的加强筋结构做了斜向过渡，避免压装作业时支架出现形变偏移，保证压头的同轴度。压杆部分采用圆柱导向结构，搭配顶部的限位缓冲段，压头位置做了快换接口设计，可根据不同压装工件的外形更换适配压头，下方的工件定位座带可调限位结构，能适配不同高度的工件放置，定位槽的尺寸可根据待压装零件的基准面做调整，避免压装时工件出现偏移导致压装不良。设计过程中优先考虑了压装力的传导路径，下压力通过立式压杆垂直传导到工件压合面，侧支架的受力点做了加厚处理，连接螺栓选用高强度规格，避免长期反复压装后连接位置出现松动。整机的安装边界控制紧凑，底部安装板的长宽尺寸适配常规工装台的安装孔位，不需要额外做大型基座固定，压杆的行程范围覆盖常规小零件的压装深度需求，侧方的操作空间预留充足，方便操作人员上下料，也可搭配小型送料机构实现半自动压装作业。结构上没有冗余的复杂部件，日常维护只需要定期给导向压杆加注润滑脂，检查连接螺栓的预紧力即可，压装作业时的压力传导稳定，不会出现偏载导致的工件压损问题，针对小过盈量的装配作业适配性极强，既可以作为独立工位的手动压装工装使用，也可以集成到自动化装配线中作为压装工位单元，搭配压力传感器还能实现压装力的实时监控，满足有压装力管控要求的装配场景。
