小型手动冲床压力加工设备结构设计

这款手动冲床是面向小批量五金加工、维修装配场景设计的小型压力加工设备，整体采用C型开式机身结构，能够在有限的操作空间内完成多类轻载压力加工作业，适配小型五金件冲裁、零部件压装、薄材冲孔、简易铆接等常见工序，常见于街边五金维修铺、小型加工坊、教学实训车间以及产品打样环节，无需外接动力源即可完成作业，对作业场地的供电条件没有硬性要求，移动布置也十分灵活。

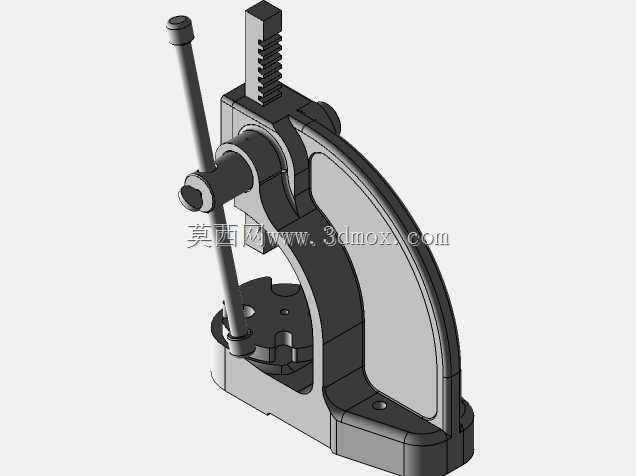

从功能特性来看，设备通过杠杆式手动操作杆驱动压头做竖直方向的直线往复运动，操作杆的力臂设计经过优化，操作人员仅需施加较小的手部作用力，即可在压头端获得满足轻载加工需求的冲压力，压头配备可更换的工位适配接口，能够根据不同作业需求更换平压头、冲孔头、铆接头等不同工作端头，适配多样化的加工需求。机身下部的工作台面设置有定位槽结构，可快速安装简易定位夹具，保障待加工工件放置的位置精度，避免冲压过程中工件移位导致的加工偏差。

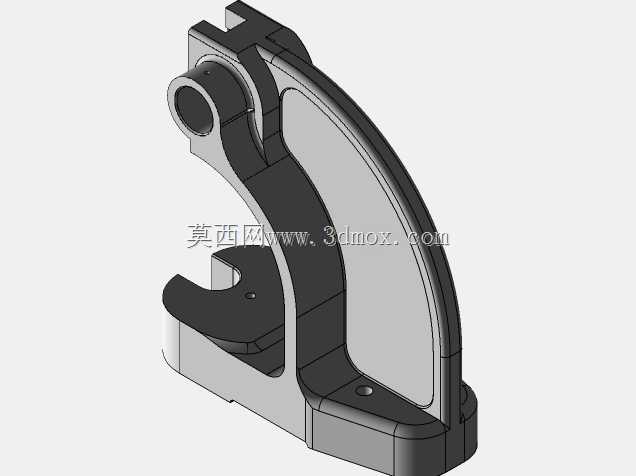

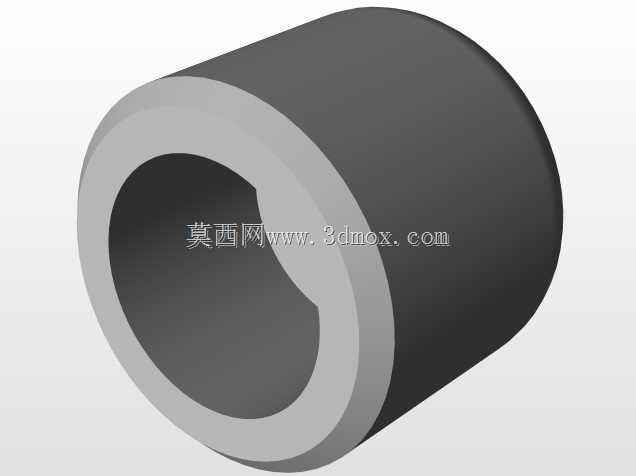

设计思路上，整体优先保障机身的结构刚性，C型开口的弧度与壁厚经过受力校核，在额定压力工况下不会出现明显的机身形变，保障冲压过程的压力输出稳定；操作杆与压头的传动连接部位设置有耐磨衬套，长期往复使用也不会出现过大的传动间隙，延长设备的使用寿命；机身底部设置有平整的安装接触面，既可以直接放置在工作台面上使用，也可以通过螺栓孔将设备固定在专用工作台上，进一步提升作业时的设备稳定性。

从安装边界来看，设备整体占地尺寸小巧，无需预留过大的安装空间，工作台面到压头最低点的开档高度适配常规小型五金件的加工尺寸需求，C型开口的深度能够满足一定宽度范围内的工件放置需求，压头的竖直行程覆盖轻载冲压、压装作业的常规行程要求，作业时操作人员可站在设备正前方，手部操作区域与冲压工作区域保持安全距离，兼顾操作便利性与作业安全性。设备整体采用一体式铸型机身，表面做喷塑防锈处理，日常维护仅需定期在传动连接部位加注润滑脂即可，长期使用也能保持稳定的工作状态，适合无专业设备维护能力的小型作业场景使用。
