微型有刷直流电动机三维结构设计

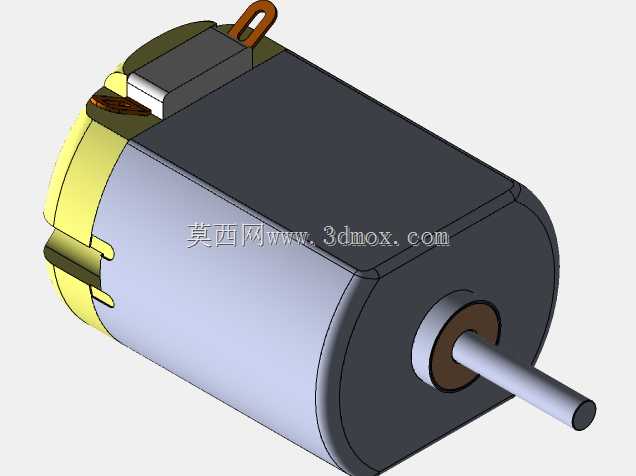

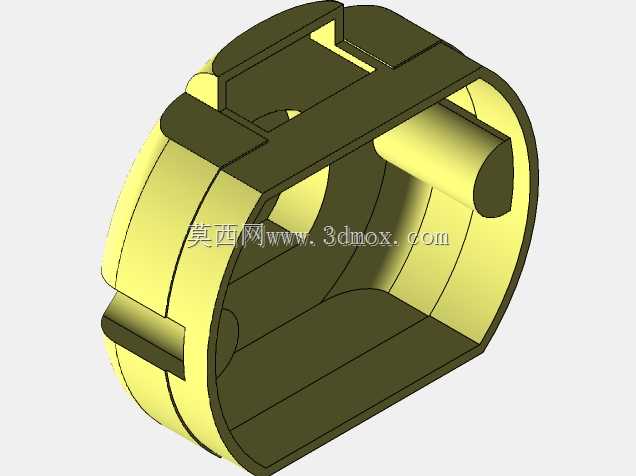

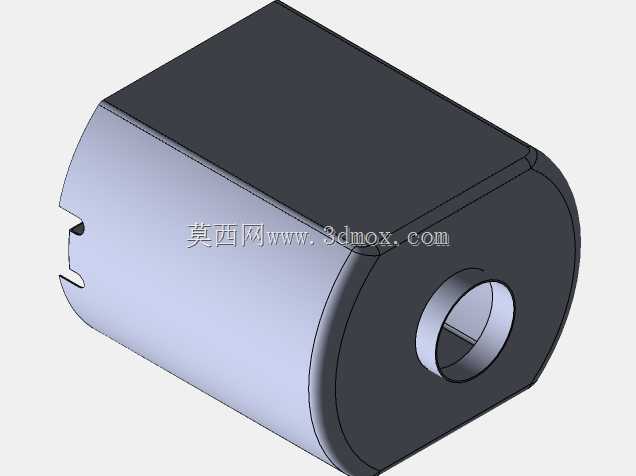

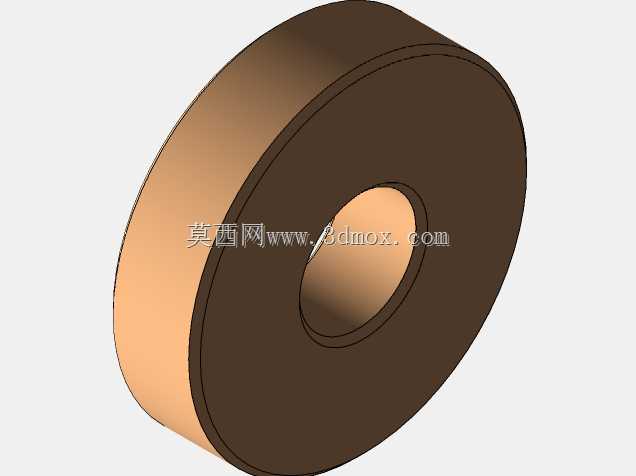

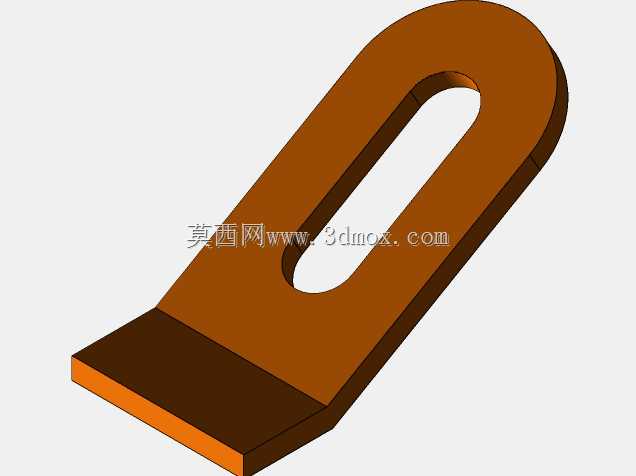

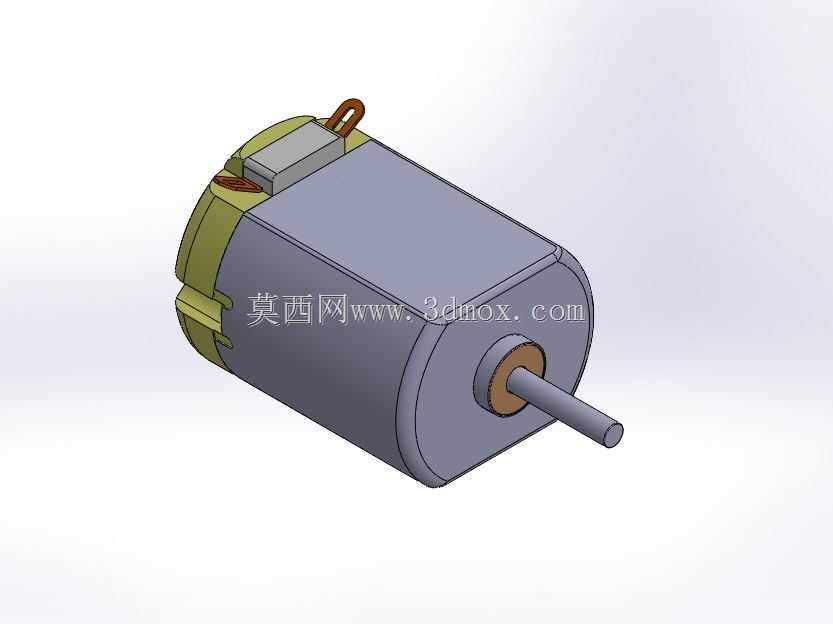

日常接触的小型电动玩具、桌面小风扇、简易电动文具里，这类微型直流电机是最常见的动力核心，做结构设计时往往需要先拿到准确的三维模型，才能在装配阶段提前规避安装干涉、预留走线空间。从模型呈现的结构来看，这款电机采用经典的圆柱式机壳设计，端盖与机壳通过卷边压合固定，省去了额外的紧固件，适合大批量低成本生产场景，输出轴采用单出轴设计，轴径与轴伸长度匹配常规小模数齿轮、塑料带轮的安装尺寸，做传动结构设计时可以直接选用标准配合公差，不用额外做轴的二次加工适配。机壳尾部的两个接线端子采用焊片式设计，预留了足够的焊线空间，设计时要注意端子周边要留出3mm以上的操作空间，方便生产时工人完成焊线工序，同时要避免周边结构件与焊片接触造成短路。端盖上的两个定位凸耳是安装时的关键定位特征，做安装位设计时，对应的卡槽尺寸要留0.1-0.2mm的装配间隙，既可以保证电机安装后不会出现周向转动，也能降低装配难度，避免硬压造成端盖变形影响内部碳刷与换向器的配合精度。设计这类电机的三维模型时，首先要确认的是安装边界尺寸：机壳外径、机身总长度、输出轴的轴向定位尺寸是三个核心约束参数，做整机装配时，电机的径向周边要留出至少1mm的散热间隙，毕竟这类小电机长时间负载运行时机壳会有一定温升，间隙过小会影响热量散发，降低电机使用寿命。从内部结构的隐含设计来看，这类微型直流电机的内部磁瓦是贴装在机壳内壁的，所以机壳本身要兼顾导磁与结构防护的作用，建模时不需要把内部绕组、换向器这些零件都做详细建模，只要把外部装配需要用到的所有特征做准确就足够支撑结构设计工作，毕竟选型时已经确定了电机的电气参数，结构工程师只需要关注安装配合相关的尺寸即可。很多新手做设计时容易忽略电机尾部的走线空间，把电机安装位做的完全贴合机壳尾部，最后导致焊好的导线被挤压，要么绝缘皮破损短路，要么导线被压断造成整机故障，这个模型里把尾部接线端子的凸起高度做了准确还原，刚好可以提醒设计人员预留对应的走线槽位置。另外输出轴上的轴套是用来做轴向限位的，设计对应的传动件时，要注意传动件的端面不能和这个轴套直接摩擦，否则会增加额外的运行阻力，严重时甚至会导致电机堵转烧毁，建模时把这个轴套的尺寸做准确，就能在装配干涉检查时提前发现这类问题，减少后期打样试错的成本。这类小电机的应用场景非常广，除了玩具类产品，很多小型自动化设备的辅助动作机构、智能门锁的锁舌驱动、桌面小型云台的转动驱动都会用到同规格的产品，准确的三维模型可以大幅缩短结构设计的周期，不用等拿到实物样品再去测绘尺寸，前期方案阶段就能完成整体布局的验证。
