航模用外转子无刷动力电机结构设计

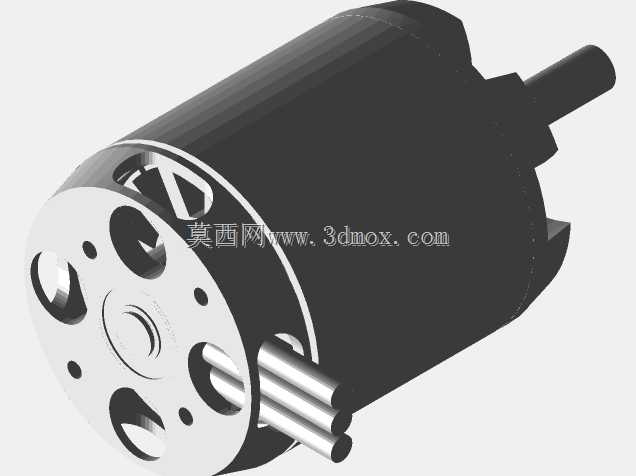

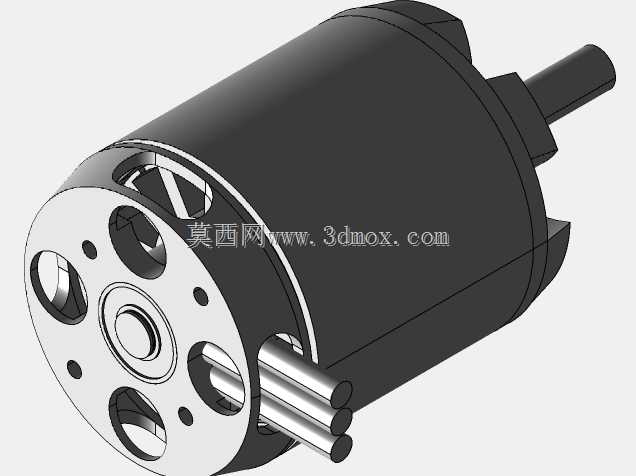

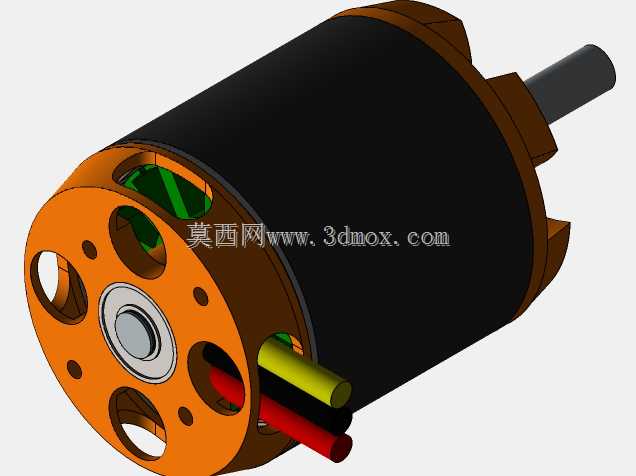

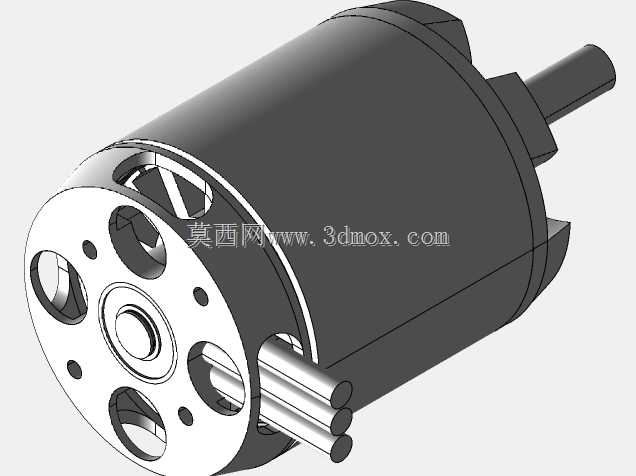

这款外转子无刷动力电机，主要面向小型多旋翼无人机、固定翼航模以及小型遥控电动载具的动力输出场景，是航模动力系统里的核心执行部件，负责将电能转化为旋转机械能，为螺旋桨提供足够的扭矩与转速输出，带动桨叶切割空气产生升力或推力，支撑飞行器完成起飞、巡航、机动动作等全流程飞行需求。从实际用途来看，这类KV值的外转子电机适配多旋翼无人机时，可搭配对应尺寸的螺旋桨，在悬停阶段保持较低的电流消耗提升续航，在机动飞行时能快速响应油门变化输出足够拉力；适配固定翼航模时，可搭配推进式或拉力式螺旋桨，满足中小型固定翼的平飞、特技动作动力需求，也可用于小型遥控车、遥控船的动力改装场景，适配不同的传动结构输出动力。在功能特性上，该电机采用外转子结构设计，转子外壳直接集成安装位，相比同尺寸内转子电机拥有更大的扭矩输出，无需额外搭配减速齿轮组即可直接驱动螺旋桨，减少了传动环节的动力损耗与故障概率；电机外壳上部设计有辐条状散热结构，在转子旋转时可带动空气流经绕组区域，带走大电流工作时产生的热量，避免持续高负载下绕组过热退磁，提升持续工作的稳定性；底部引出的三相动力线可直接匹配无刷电调，接收电调的换向信号实现平滑的转速调节，从怠速到满油门的转速响应线性度优异，能精准匹配操控者的油门输入量。设计思路上，整体采用同轴心布局，输出轴位于转子中心位置，保证高速旋转时的动平衡精度，减少运转时的震动传递到机架，提升飞行器的飞行稳定性；上部端盖的辐条结构既承担了转子的结构支撑作用，又兼顾了散热风道的功能，在不增加额外结构重量的前提下提升了散热效率；定子绕组内嵌于外转子内部，可得到转子外壳的物理防护，避免飞行过程中沙尘、杂物撞击绕组造成绝缘层破损。从外形尺寸与安装边界来看，电机主体为圆柱形结构，底部设计有标准的十字安装孔位，可直接适配多数航模机架的电机安装座，安装时无需额外定制转接件；中心输出轴的直径与伸出长度匹配常用的航模螺旋桨安装孔径，可直接搭配对应规格的桨夹固定螺旋桨，轴向与径向的安装公差控制在合理范围，保证装配后螺旋桨的旋转同轴度，减少高速旋转时的震动；电机整体的径向尺寸与轴向长度适配中小型航模的机架臂宽，安装后不会突出机架过多影响飞行气动布局，底部出线位置预留了足够的走线空间，方便动力线沿机架臂布线连接至电调，避免布线干涉旋转部件。
