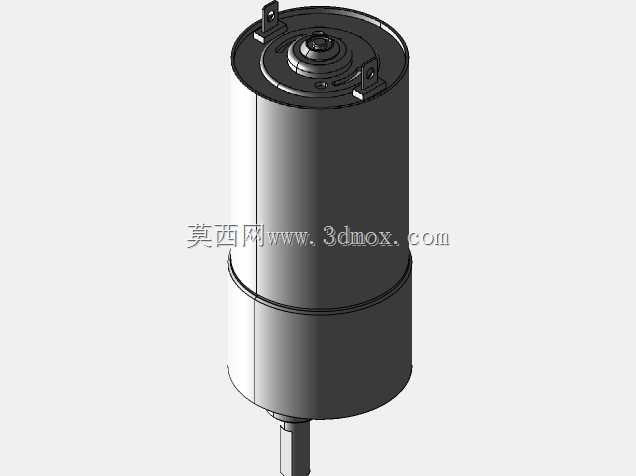

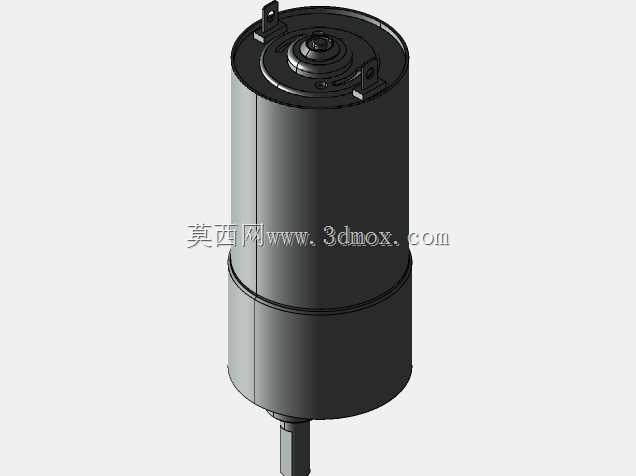

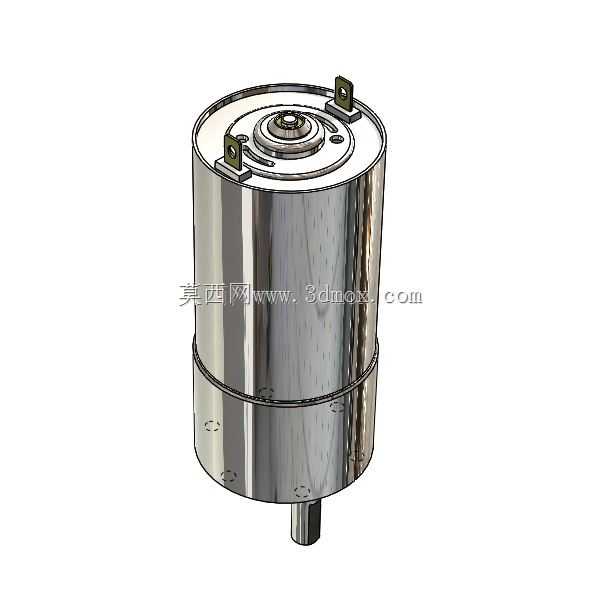

SPG50-100K直流齿轮减速电机结构

这款直流齿轮减速电机是面向轻型自动化传动场景打造的动力执行部件，在轻工机械、小型机器人、桌面自动化设备领域有着广泛的适配空间，能够为纸币分拣设备、小型装卸机构、教育类机器人平台提供稳定的低转速大扭矩动力输出，解决普通直流电机转速过高、输出扭矩不足无法直接驱动负载的痛点。从功能特性来看，该款减速电机集成了直流有刷电机与行星齿轮减速结构，将电机端的高转速通过100:1的齿轮比进行降速增扭，额定工作电压适配12V直流供电场景，可在9V至15V的电压区间内稳定运行，输出轴为直径6mm的D型轴，这种轴型设计能够与配套的传动轮、联轴器实现无滑差的周向固定，避免传动过程中出现轴孔相对转动的问题，保障动力传递的可靠性。在设计思路上，这款电机采用了同轴式布局，将减速齿轮组集成在电机输出端的金属壳体内，整体为圆柱形金属外壳结构，外壳采用亮面金属材质，既可以通过金属壳体实现工作过程中的热量散出，也能为内部的电枢、减速齿轮提供足够的结构防护，顶部预留的两个带安装孔的固定耳，能够让使用者快速通过螺丝将电机固定在设备的安装工位上，不需要额外设计复杂的固定夹具，降低设备整体的设计装配难度。从外形尺寸与安装边界来看，电机主体直径为37mm，包含输出轴在内的整体长度为105.5mm，输出轴从壳体下端伸出，长度15.5mm、直径6mm，整体重量控制在300g左右，紧凑的体积与轻量化的重量让它既可以安装在固定的桌面设备上，也能够适配移动类小型机器人的搭载需求，不会给移动平台带来过多的负载负担。在实际应用中，该款电机能够根据输入电压的变化调整输出转速与扭矩，电压提升时转速相应升高、输出扭矩增大，可适配不同负载工况下的动力需求，同时齿轮减速结构的设计让它相比同功率普通直流电机，拥有更强的低速带载能力，能够直接驱动车轮、小型传送带辊筒、轻载执行机构等负载，不需要额外搭配外置减速结构，有效简化设备的传动链路，压缩设备整体的设计与装配成本，是轻型自动化设备动力选型中性价比突出的传动部件。
