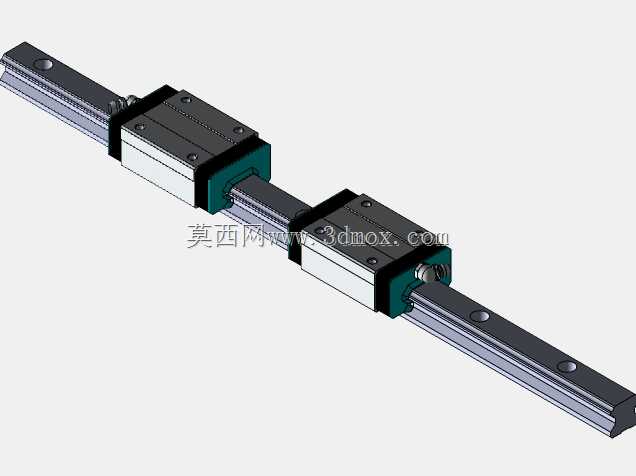

THK HSR20R双滑块加长直线导轨结构

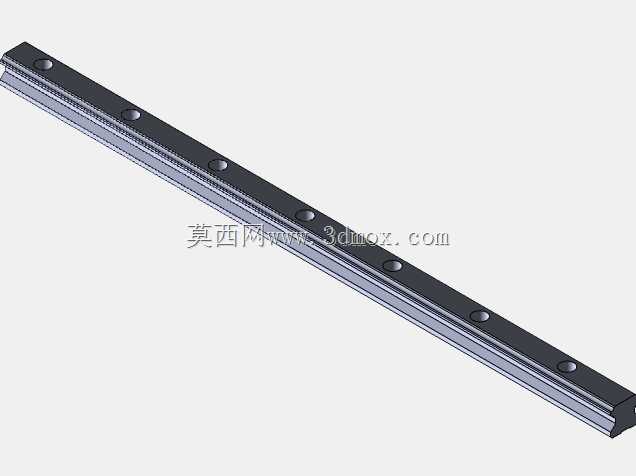

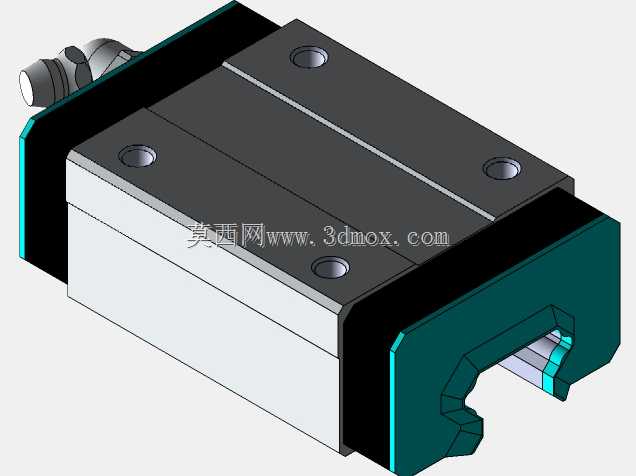

在自动化生产线、数控机床、精密检测设备的直线传动工位中，这类双滑块配置的线性导轨是承担高精度直线运动导向的核心部件，区别于单滑块短行程导轨，双滑块的配置能够在长行程运动过程中提供更稳定的支撑刚度，抵消运动过程中产生的倾覆力矩，尤其适合滑台搭载多组执行元件、负载重心偏离导轨安装面的工况。从结构设计来看，这款导轨的滑块采用四方型标准本体，端盖与密封件的结构完全还原实物的装配关系，导轨滚道与滑块内部滚珠循环通道的结构做了完整还原，能够直观呈现滚动体的循环路径，这部分结构是导轨实现低摩擦、高重复定位精度的核心——滚动体在滚道内做无限循环运动，将传统滑动导轨的面接触摩擦转化为滚动摩擦，大幅降低运动阻力，即便在低速进给工况下也不会出现爬行现象，保证运动的平顺性。安装边界层面，导轨本体的安装孔位按照标准孔距排布，滑块上的安装螺纹孔位置、沉孔深度都符合实际安装尺寸要求，在做设备整体结构设计时，可以直接调用该模型校核安装空间，确认滑块运动到行程两端时不会和周边的钣金护罩、管线拖链、相邻工位的零部件产生干涉。设计这类导轨模型时，首先要保证导轨基准面与滑块安装基准面的形位公差还原，因为实际装配中这两个面是和设备安装基座、滑台板贴合的定位基准，基准面的平面度、平行度偏差会直接影响最终的传动精度；其次要还原滑块端部的油嘴结构，这部分是日常维护加注润滑脂的位置，在做整机管线布局时需要预留出注油操作的空间，不能被其他结构遮挡。从实际应用场景来说，这类导轨常被用在数控车床的X/Z轴进给、点胶设备的三轴运动平台、激光切割机的横梁传动、电子组装生产线的移栽滑台等工位，双滑块的配置可以在不增加导轨宽度规格的前提下，提升滑台的承载能力，相比选用更宽规格的单滑块导轨，这种配置的整体安装高度更低，能够帮助压缩设备的整体结构尺寸。模型中滑块与导轨的配合间隙按照标准预压等级的配合关系做了还原，能够直观呈现不同预压等级下的配合状态，方便设计人员根据自身设备的精度要求、负载大小选择合适的预压规格，避免预压过大导致运动阻力升高、使用寿命缩短，或是预压不足导致运动刚性不够、出现反向间隙的问题。另外导轨两端的安装孔做了沉孔处理，能够让内六角螺栓安装后头部不高出导轨基准面，不会影响滑块的全行程运动，这些细节结构的还原，能够让设计人员在选型阶段就充分考虑安装紧固件的规格、安装工具的操作空间，减少后续实际装配时出现的干涉问题。
