小型船舶三叶推进螺旋桨结构设计

这款三叶船用螺旋桨主要适配小型内河作业艇、休闲垂钓艇及无人测绘船的水下推进场景，作为船舶动力系统的核心末端执行部件，其核心作用是将主机输出的旋转扭矩转化为轴向推进力，推动船体完成前进、转向等航行动作。从实际使用场景来看，这类小尺寸螺旋桨多匹配2-5马力的舷外机或是小型电动推进电机，吃水深度较浅的作业场景下，三叶结构相比两叶桨拥有更平顺的推力输出，航行过程中桨叶切割水流产生的振动更小，能有效降低船体尾部的共振噪音，提升小型船舶的乘坐舒适度，同时在低速航行状态下能提供更充足的起步推力，适配近岸浅水区频繁启停的作业需求。

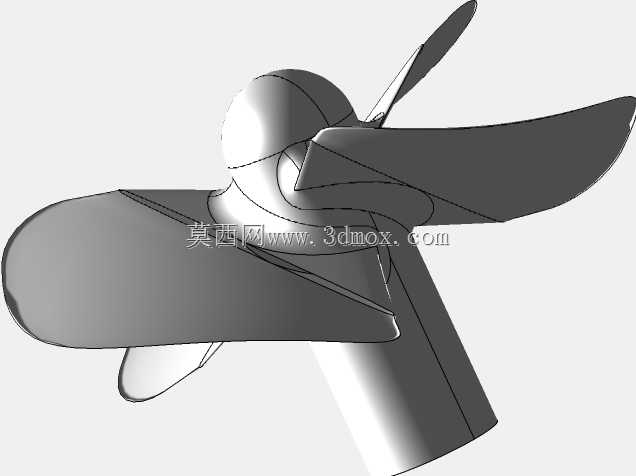

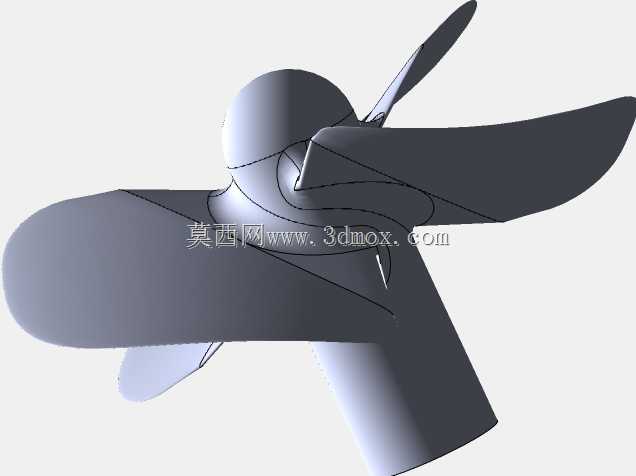

设计层面上，这款螺旋桨采用了等螺距叶型设计，每片桨叶的导边做了圆弧过渡处理，能减少水中杂物缠绕桨叶的概率，近岸水域常见的水草、细小漂浮垃圾不容易挂附在桨叶根部，降低航行过程中桨叶卡滞的风险。桨毂部分采用了流线型整流造型，能减少桨毂位置的水流紊流，提升整体推进效率，轴孔位置预留了标准的安装配合尺寸，轴孔直径适配2毫米的输出轴，配套的锁紧孔尺寸为1.95毫米，安装时可以通过紧定螺钉完成桨与轴的周向固定，避免大扭矩输出时桨叶与轴发生相对滑转。

从安装边界来看，这款螺旋桨的整体径向尺寸控制紧凑，安装时需要保证桨叶叶梢与船底导流罩的间隙不小于桨叶直径的10%，避免航行过程中桨叶剐蹭船底结构，同时桨毂后端需要留出足够的锁紧螺母安装空间，轴伸长度需要覆盖整个桨毂的轴向长度，保证锁紧后桨叶不会出现轴向窜动。桨叶的曲面造型经过多次曲率调整，每个截面的翼型都做了顺滑过渡，建模过程中反复校验了桨叶曲面的连续性，避免出现局部曲率突变导致的应力集中问题，即使在浅水区域触碰细小砂石，也不容易出现桨叶崩缺的情况。实际建模过程中需要注意桨叶与桨毂的结合位置做圆角过渡处理，减少铸造或是3D打印过程中的应力集中点，不管是采用金属铸造加工还是非金属3D打印制作，都能保证足够的结构强度，满足小型船舶长时间航行的使用需求。
