FPV竞速无人机专用微型摄像头结构设计

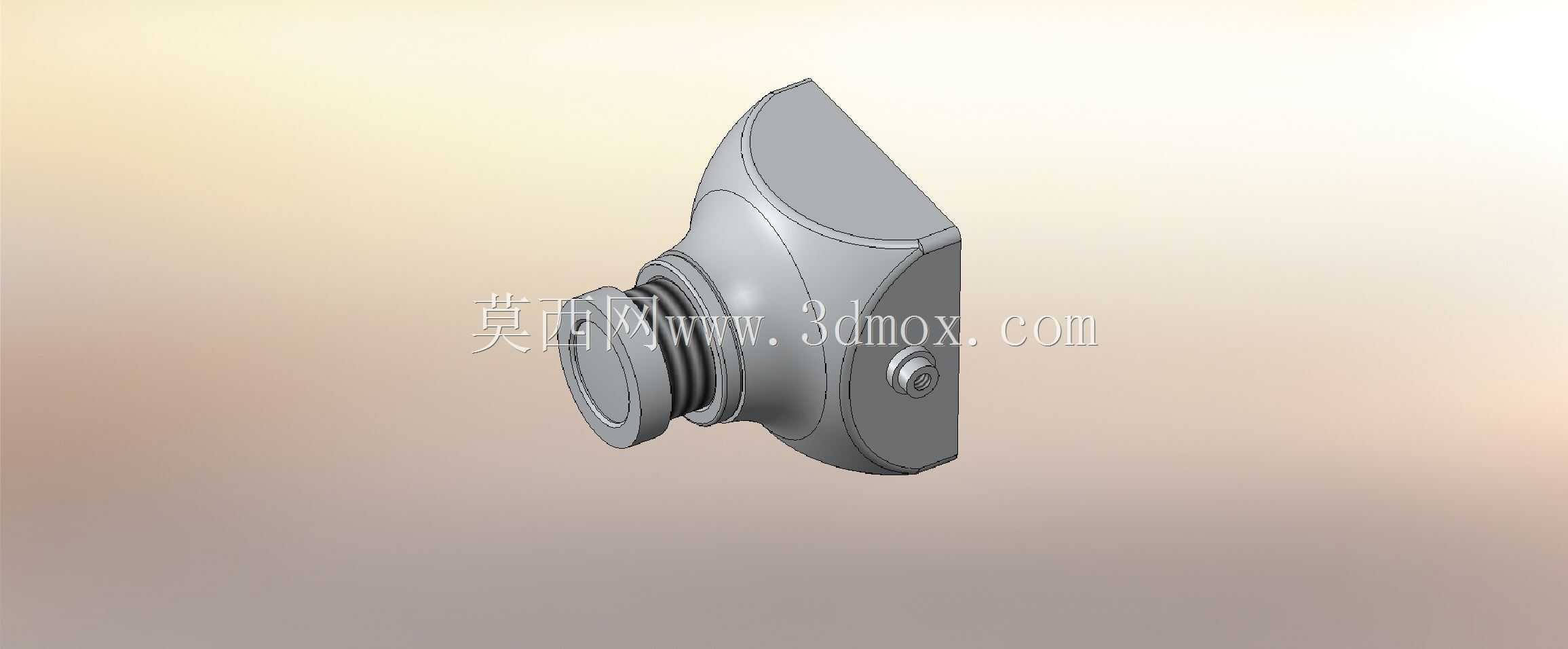

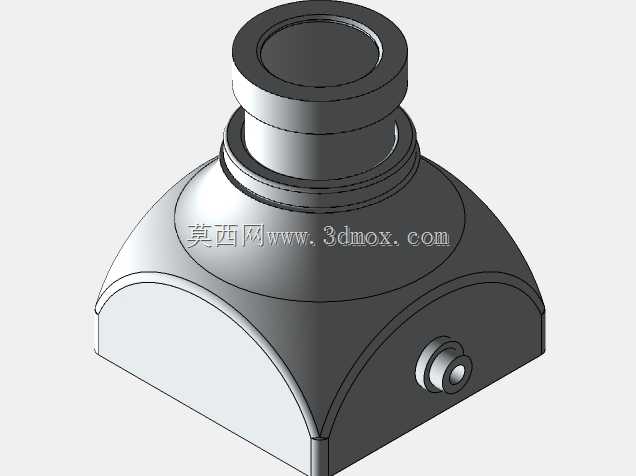

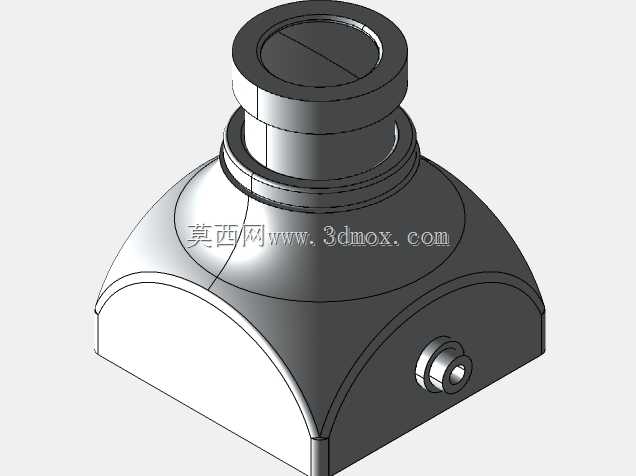

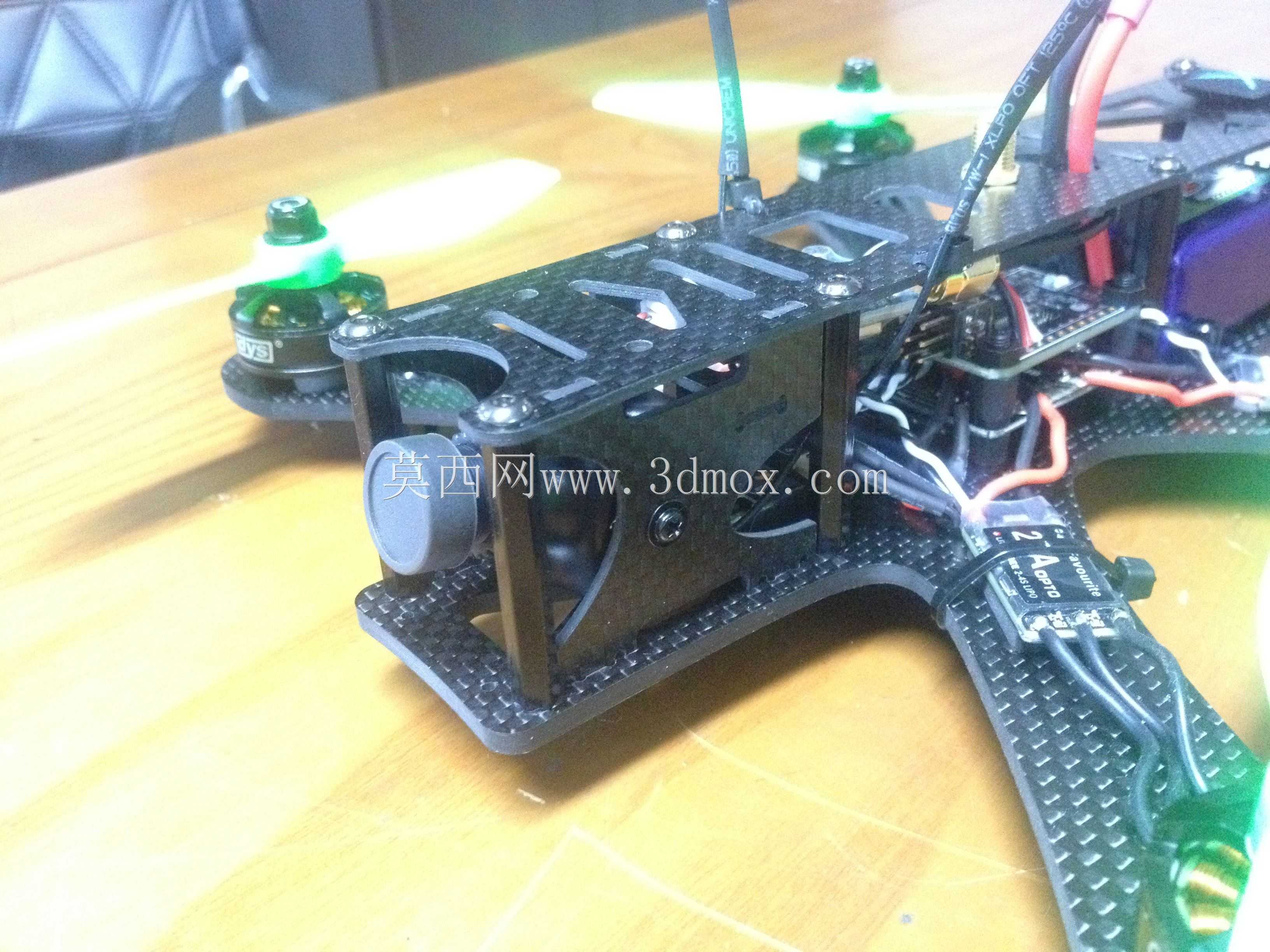

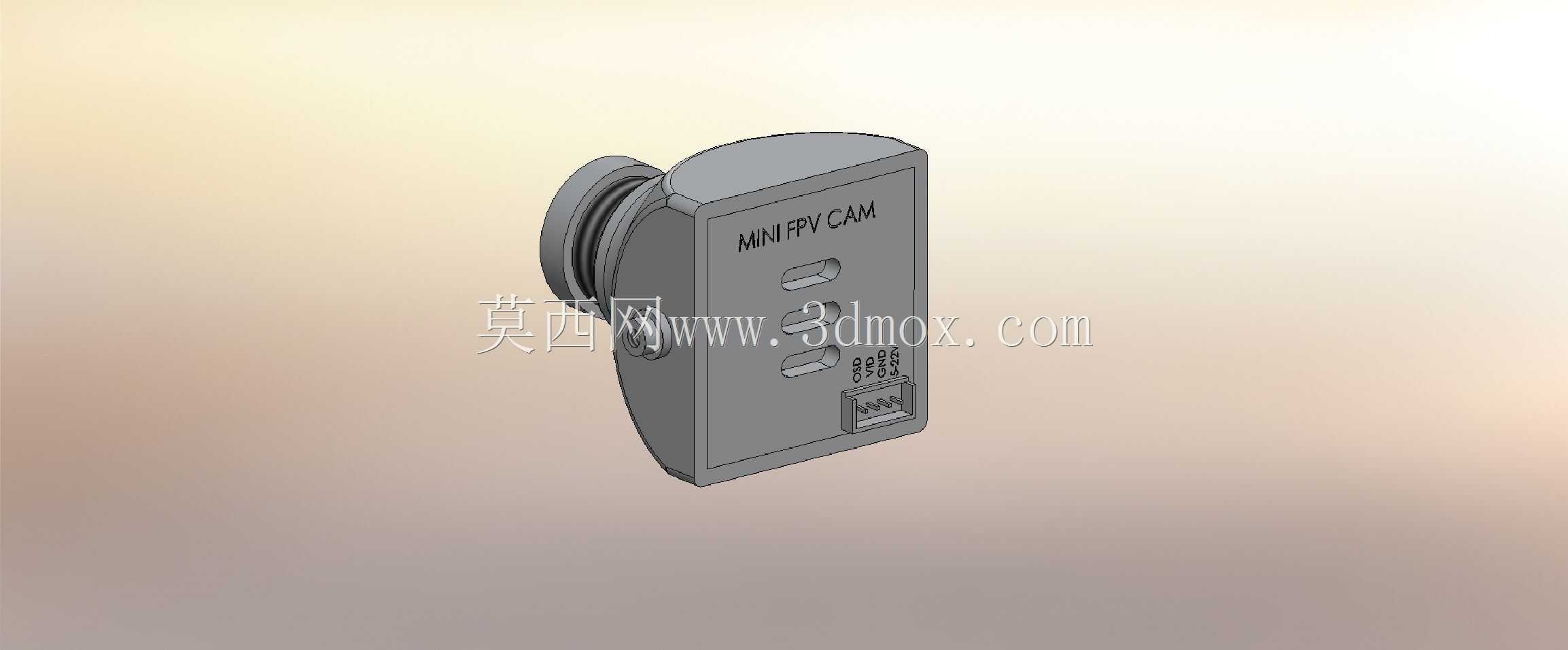

这款微型摄像头是专为FPV竞速类无人机打造的机载影像采集部件，在穿越机竞速、无人机花式飞行、低空近距航拍等场景中承担核心的实时画面回传功能，是飞手获取第一视角飞行画面、判断飞行路径、躲避空中障碍物、完成竞速过弯与特技动作的关键硬件载体。从实际使用需求出发，该摄像头采用紧凑化的流线型壳体设计，整体轮廓贴合竞速无人机机头的安装空间，壳体边缘做了圆弧过渡处理，既能够降低飞行过程中的风阻系数，减少高速飞行时的气流紊流对飞行姿态的干扰，也能在发生轻微擦碰时分散冲击力，降低壳体碎裂、内部元器件移位的风险。产品前端预留了标准镜头安装位，镜头周边设计有多层环形限位结构，既可以适配不同焦距的FPV专用镜头，也能在炸机碰撞时为镜头提供额外的防护缓冲，避免镜头直接受冲击出现光轴偏移、镜片碎裂的问题。壳体侧面设置了集成式的调节旋钮结构，飞手可在装机完成后直接通过旋钮微调摄像头的俯仰角度，无需拆解机架或额外借助工具，就能适配不同飞行习惯的视角需求，适配从平飞竞速到大角度俯冲特技的不同视角要求。在安装边界设计上，这款摄像头的背部采用平整贴合面设计，预留了对应标准FPV摄像头安装孔位的固定点位，能够直接适配市面上绝大多数竞速穿越机的机头安装座，安装时不需要额外打印转接件，壳体的整体外凸尺寸经过严格控制，装机后不会超出机架前端的防护圈范围，能够在穿门、擦障飞行时尽可能减少摄像头被剐蹭的概率。内部结构设计上，壳体做了分层式的腔体规划，镜头模组、感光芯片、信号传输接口各自拥有独立的安装位，腔体之间设置有走线槽与定位筋，既能够避免内部线束杂乱干扰信号传输，也能在飞行产生持续振动时牢牢固定内部元器件，避免出现画面抖动、接触不良的问题。壳体侧面还预留了散热缝隙，能够在长时间工作时将感光芯片工作产生的热量及时导出，避免高温导致的画面噪点增加、色彩偏移问题，保障复杂飞行环境下的画面输出稳定性。
