DIY四旋翼航拍无人机结构设计方案

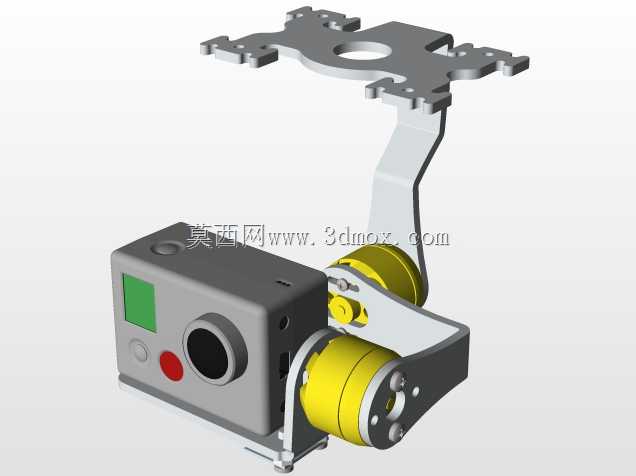

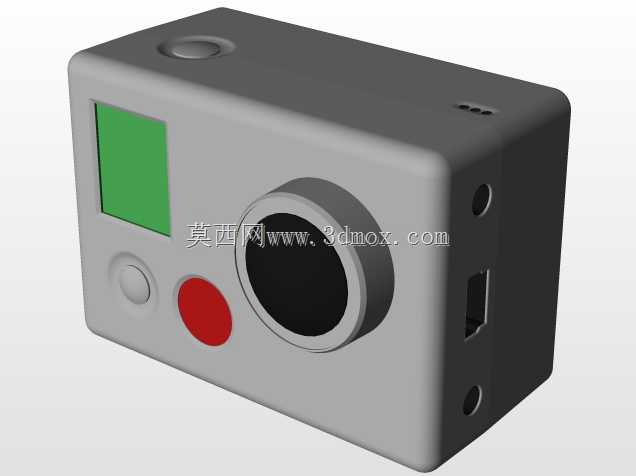

这款四旋翼飞行器主要面向个人航拍、户外近景勘测以及休闲飞行场景设计，可适配小型运动相机完成低空影像采集作业，加装的浮筒式起落架能够支持水面、滩涂等复杂非硬质场地的起降需求，拓展了普通消费级无人机的作业适用范围，也能在新手练习飞行时提供更充足的落地缓冲，降低摔机损坏核心部件的概率。

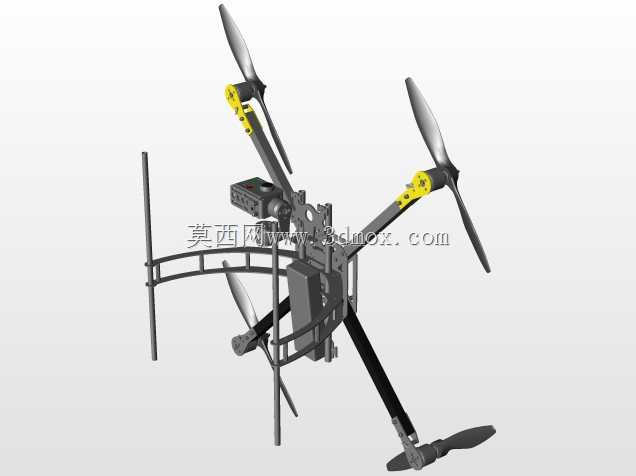

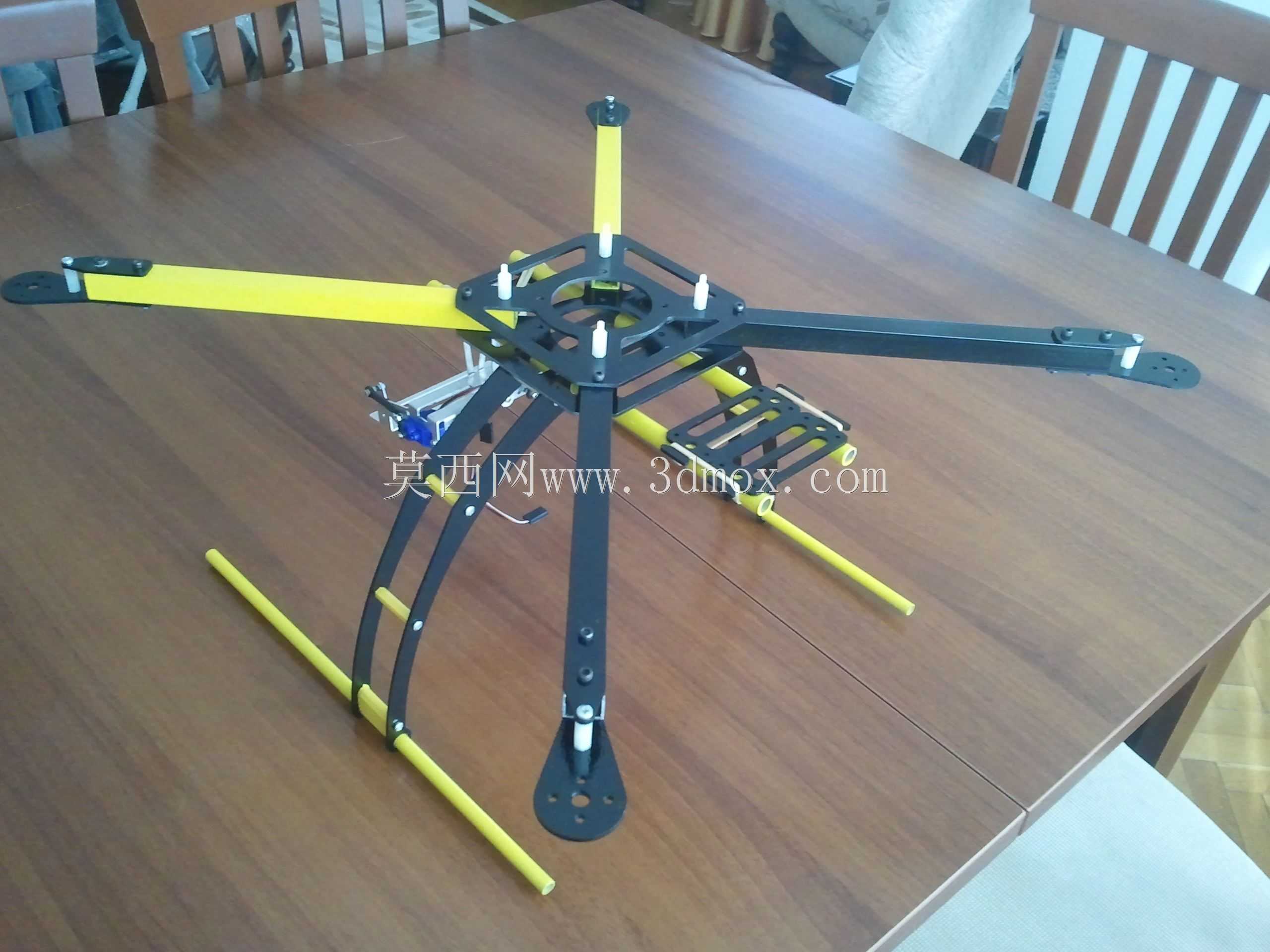

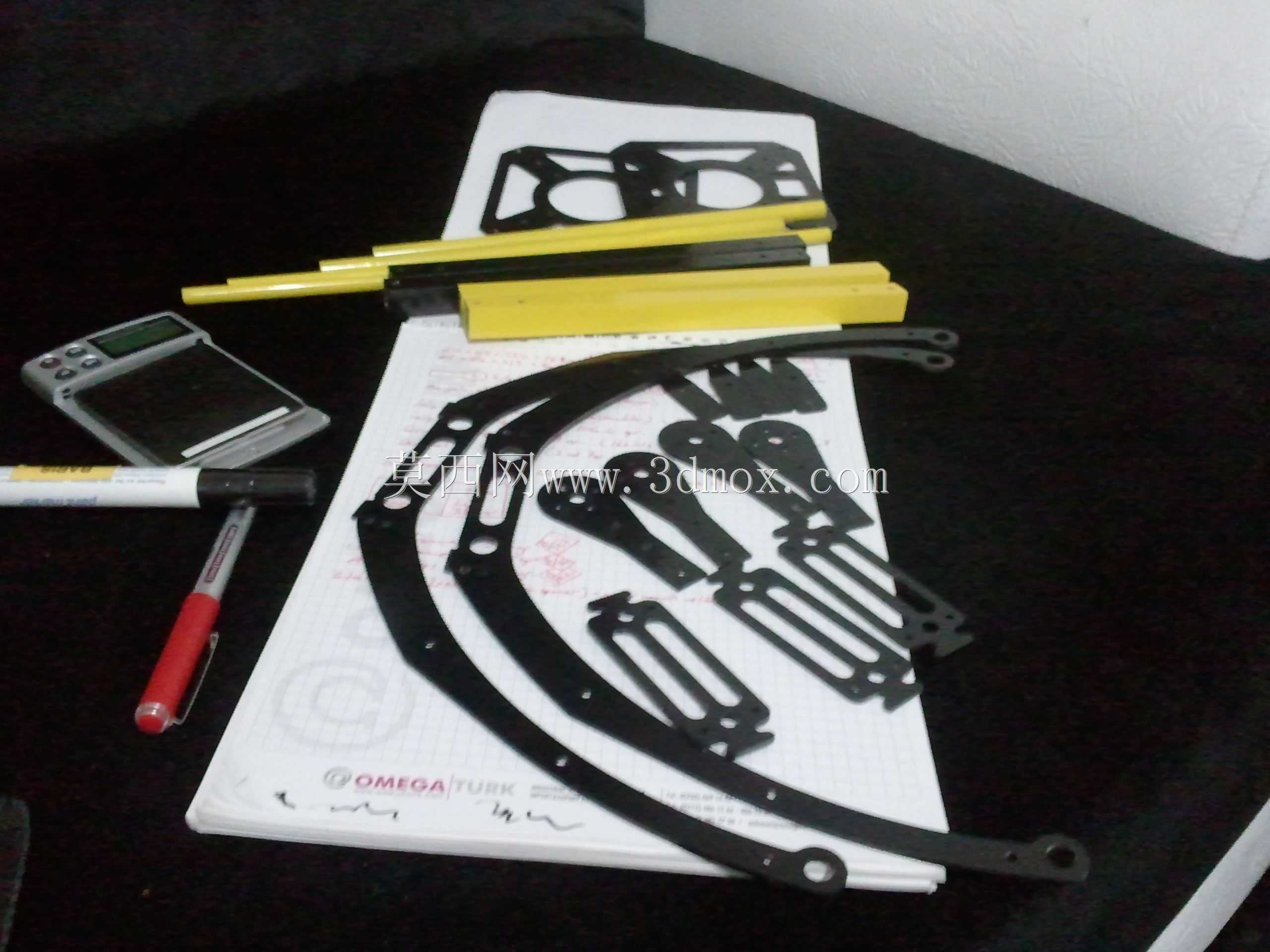

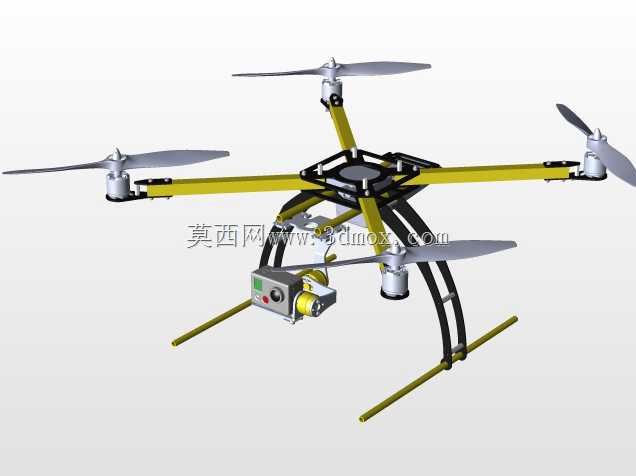

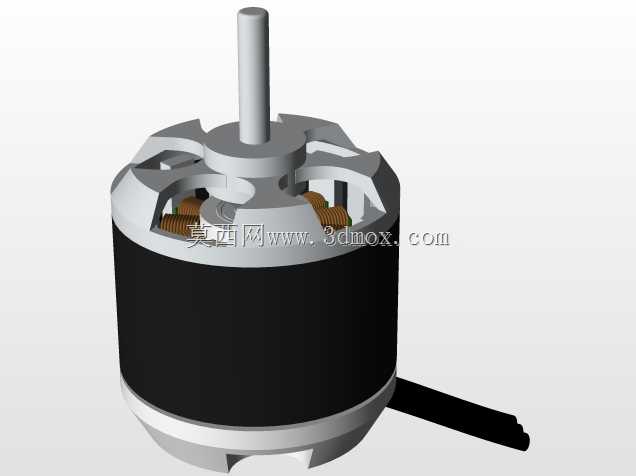

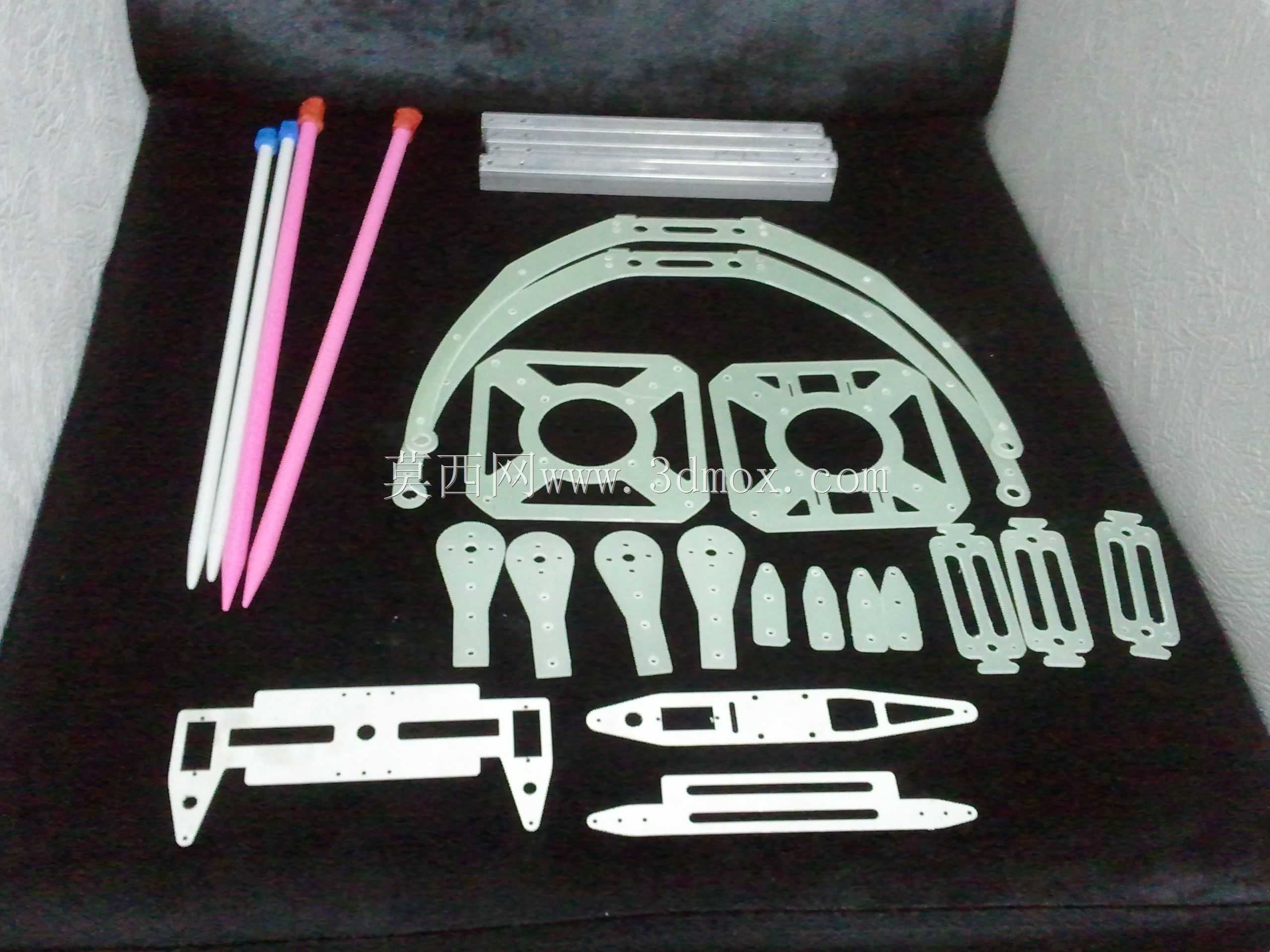

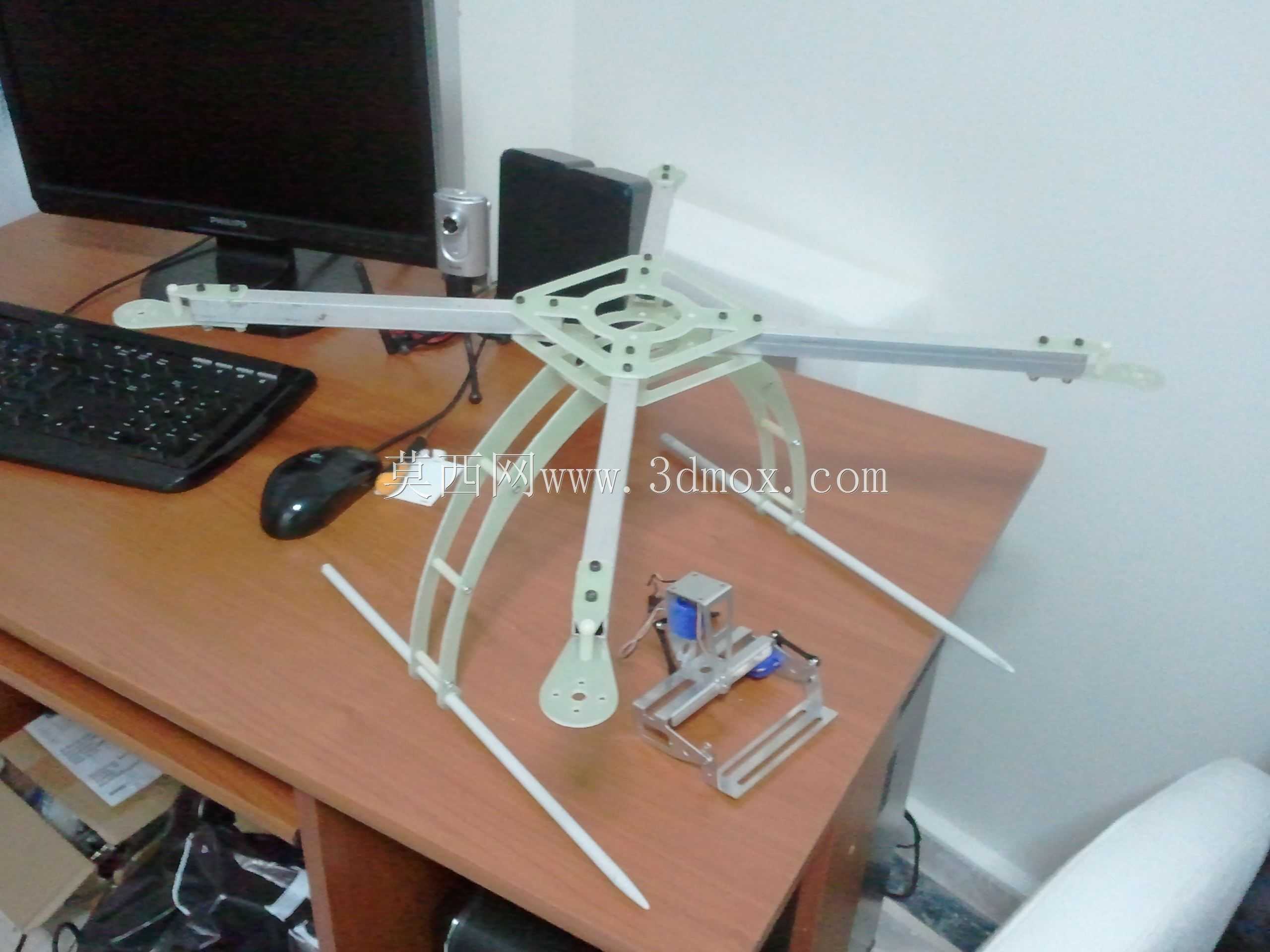

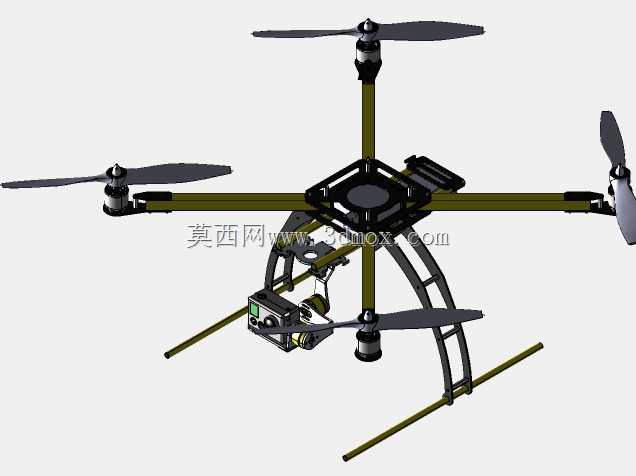

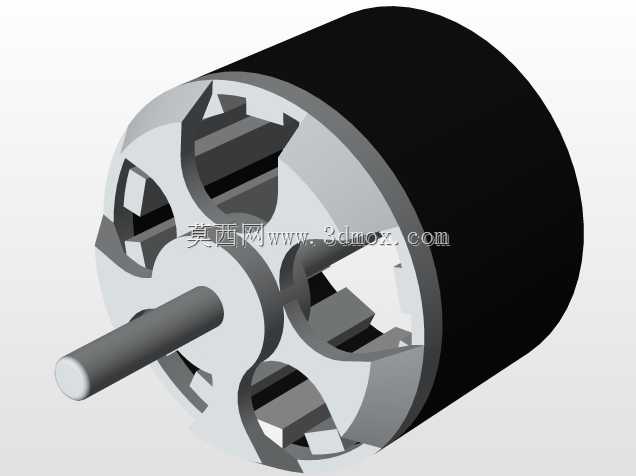

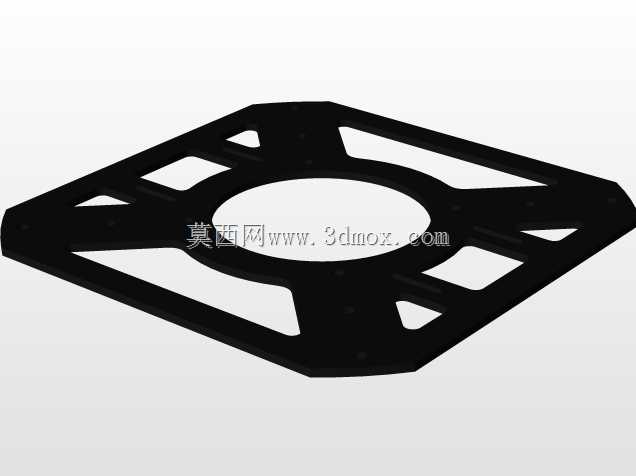

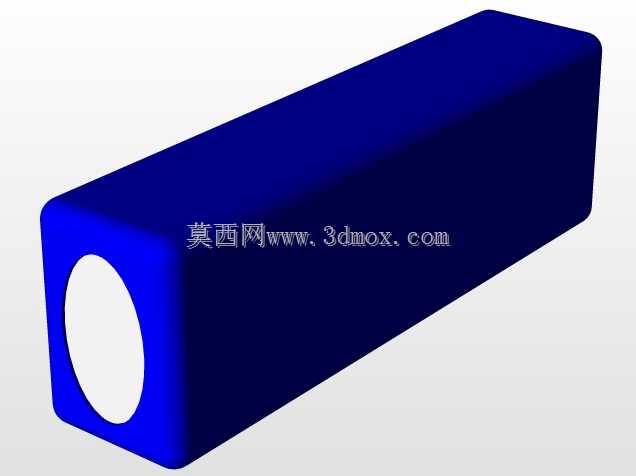

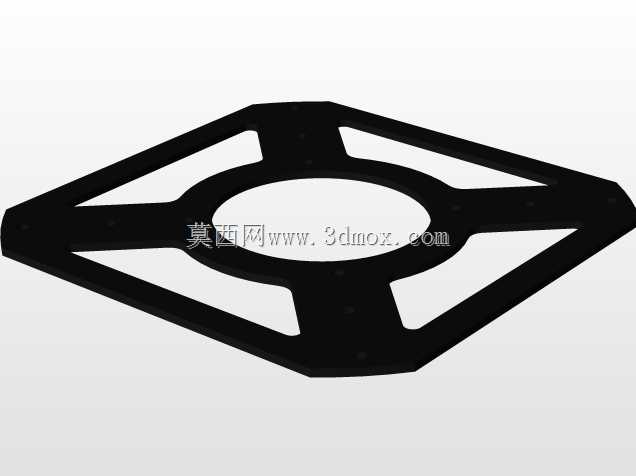

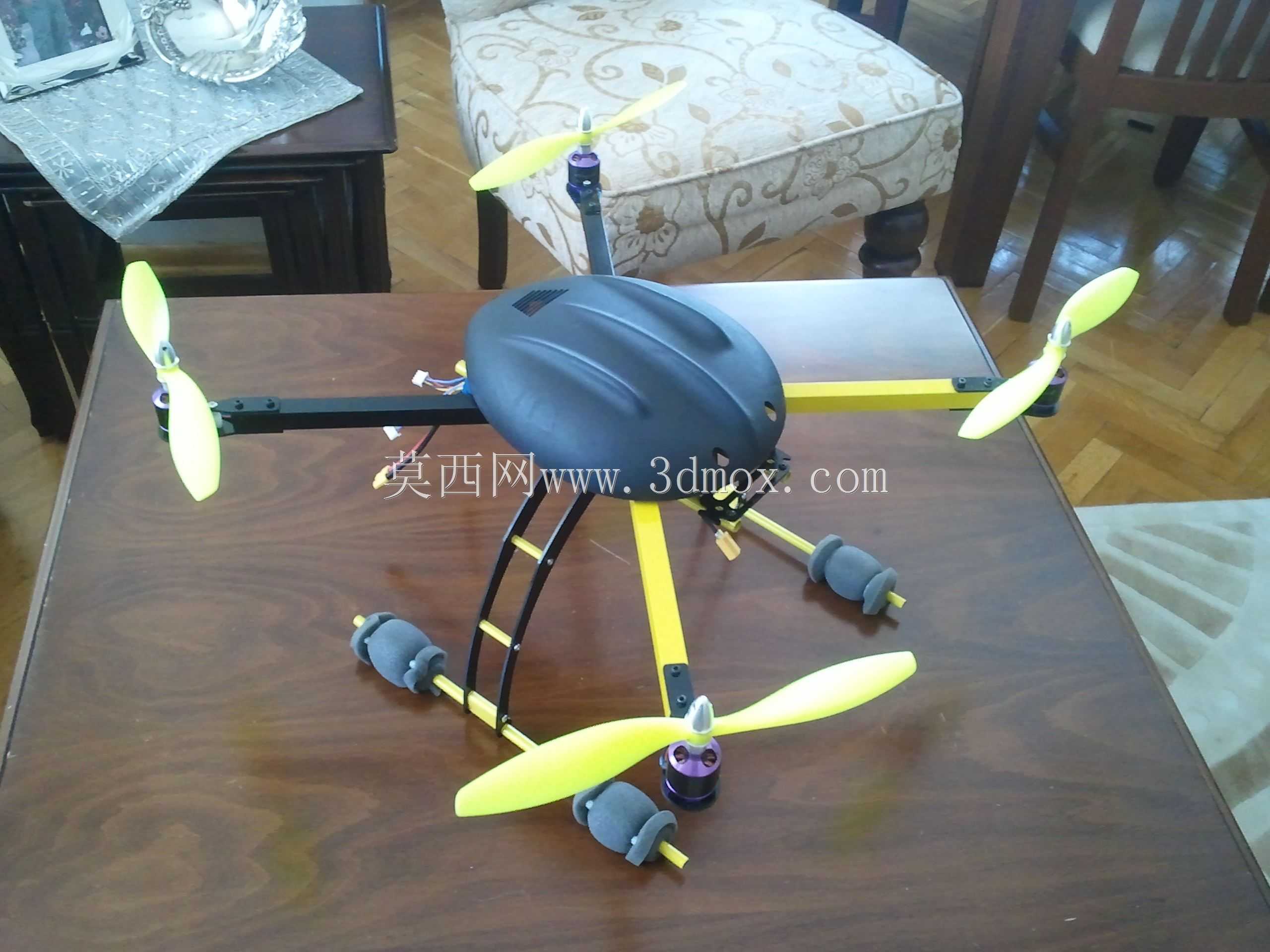

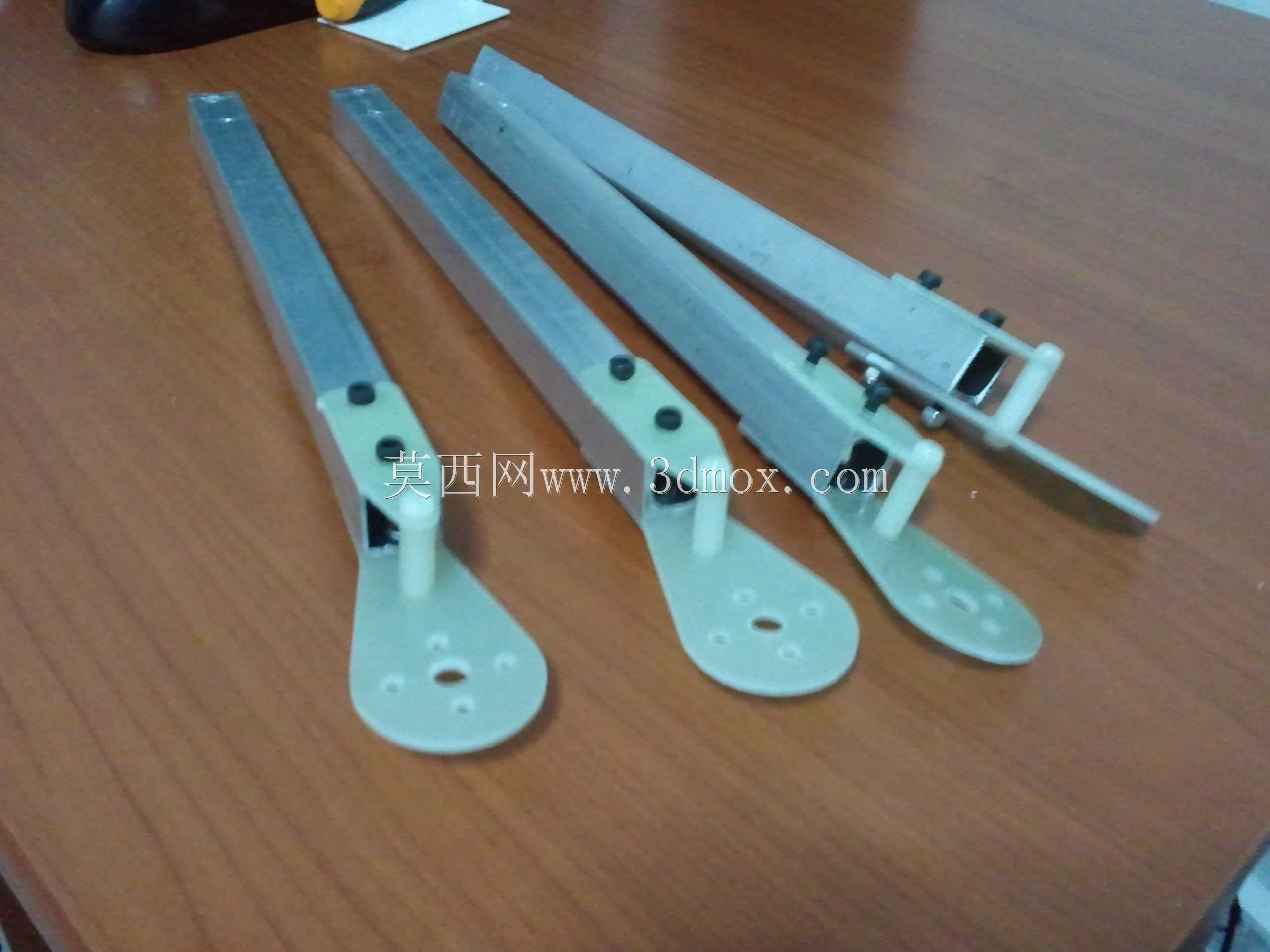

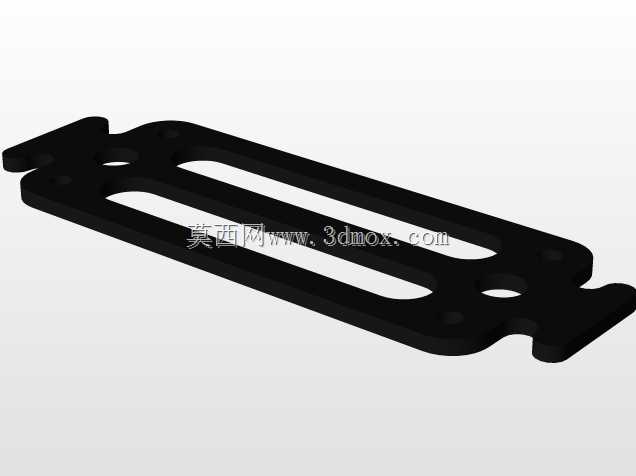

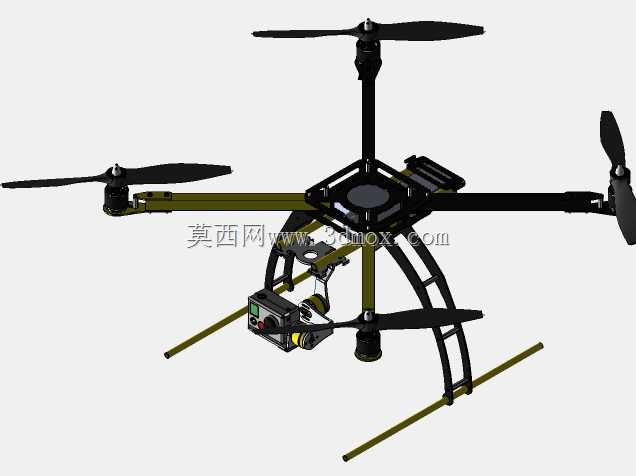

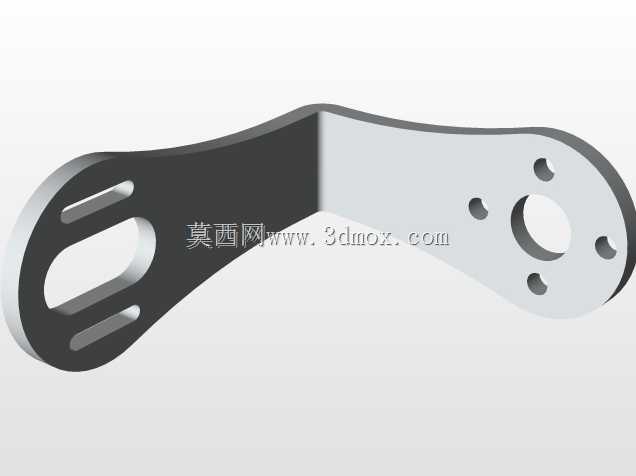

整机采用X型四轴布局，动力系统均匀分布在四根机臂末端，相邻机臂的旋翼转向相反，通过飞控系统实时调整四个电机的转速差，即可完成升降、前后平移、转向、悬停等全套飞行动作，飞控上方独立安装的GPS模块能够提升定点悬停的精度，减少户外风扰带来的位置偏移。机架主体选用2毫米厚度的玻璃纤维板切割拼接而成，玻纤材料本身具备重量轻、抗冲击韧性好、不易形变的特点，相比普通塑料机架拥有更高的结构强度，相比碳纤维机架成本更低且加工难度小，非常适合个人DIY制作时的裁切、打孔调整，机臂部分搭配编织针材做局部补强，进一步提升飞行时机臂的抗振能力，避免电机高频振动传导至机身影响航拍画面的稳定性。

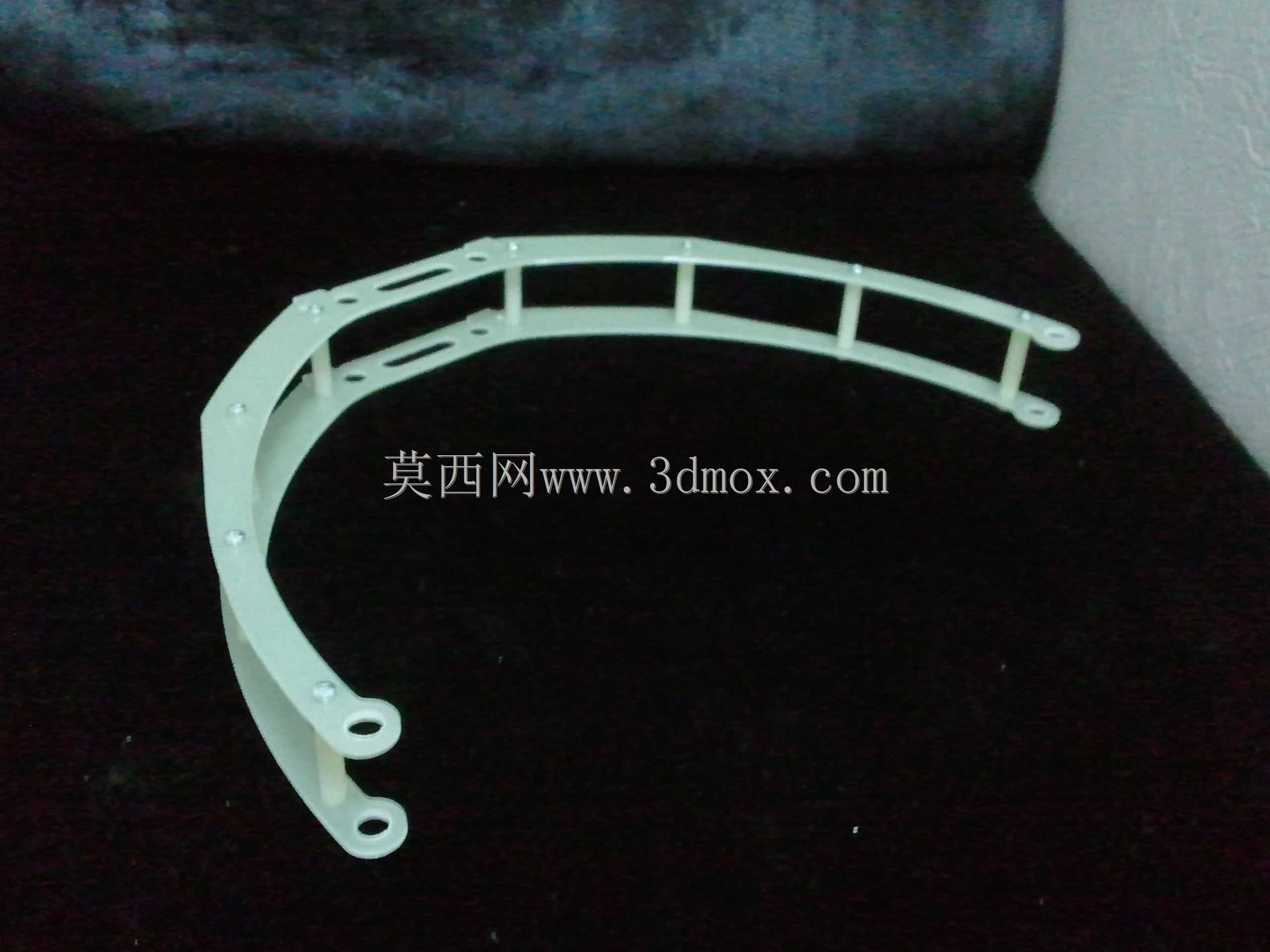

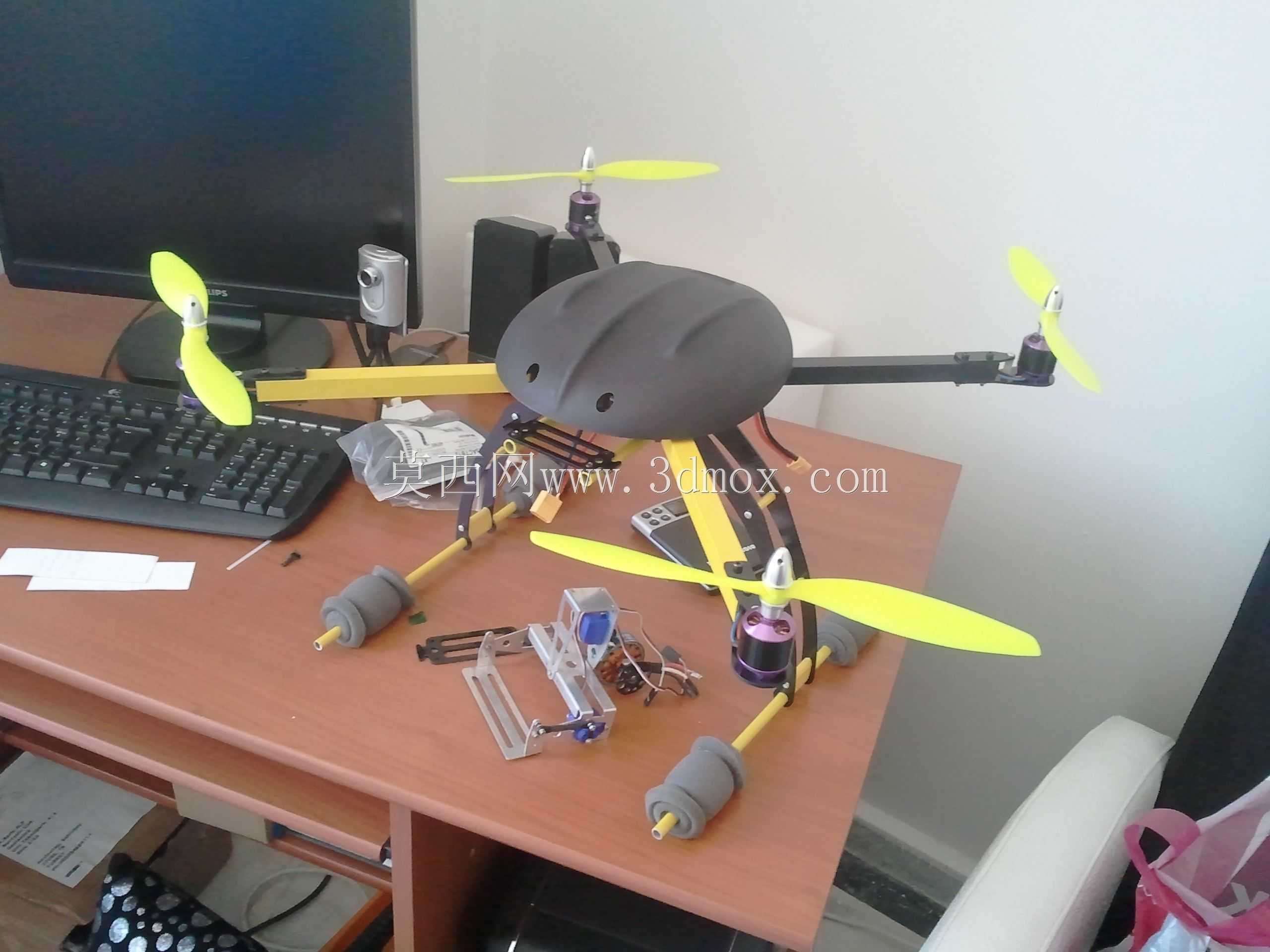

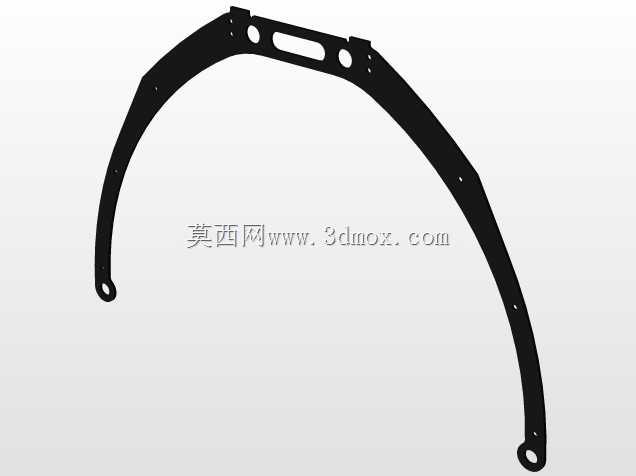

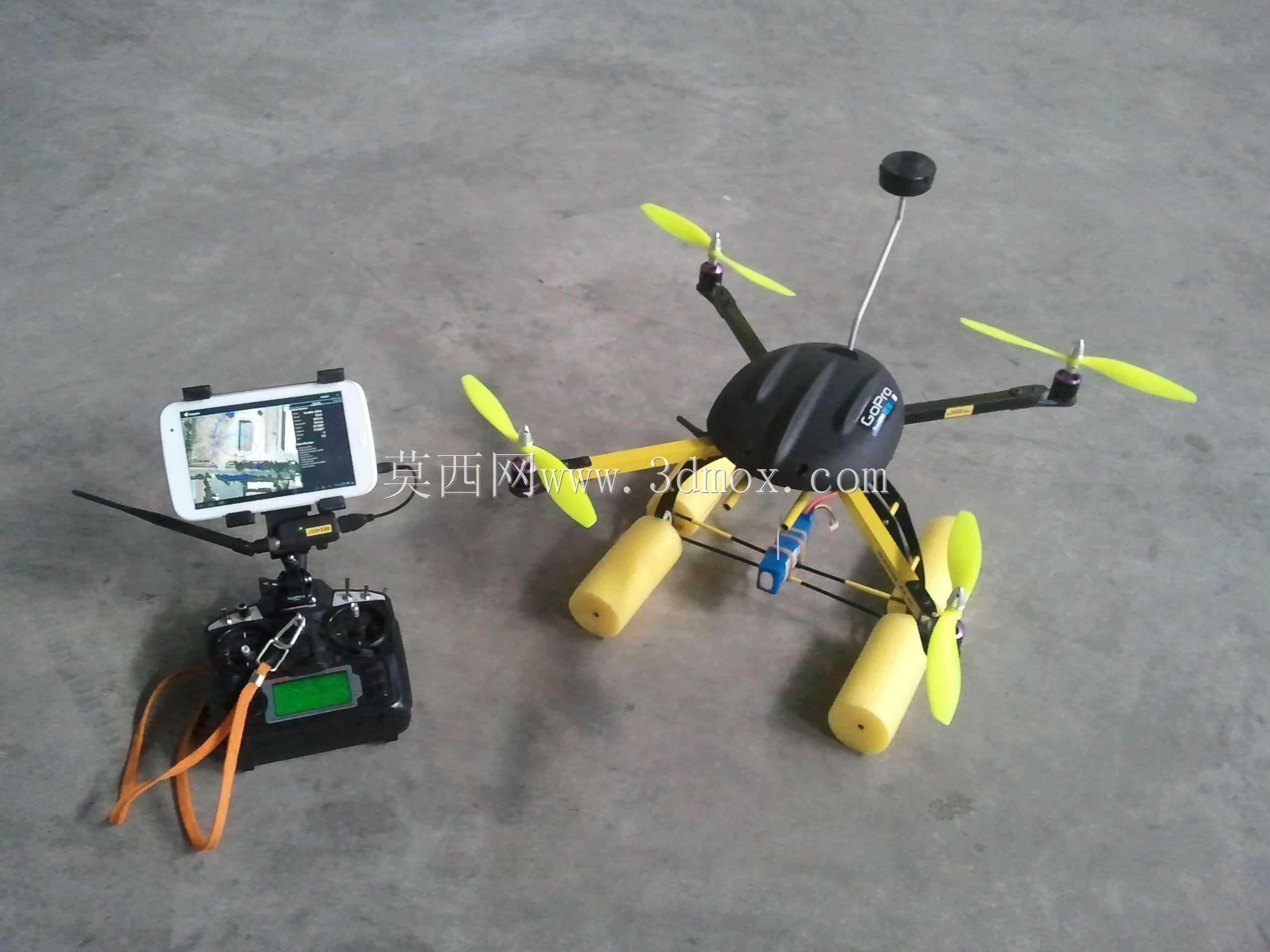

起落架部分采用轻质浮力筒结构，四个圆柱形浮筒分别固定在机臂下方靠近电机的位置，既可以在硬质地面起降时抬高机身，避免挂载的相机、底部电池直接碰撞地面，也能在水面起降时提供足够浮力承托整机重量，防止机身电子部件进水。配套的遥控器采用夹持式手机支架设计，可实时回传飞行器拍摄的画面，方便飞手实时调整飞行角度与拍摄位置，遥控器本身的握持结构做了防滑处理，挂带设计能够减轻长时间持握的手部负担。

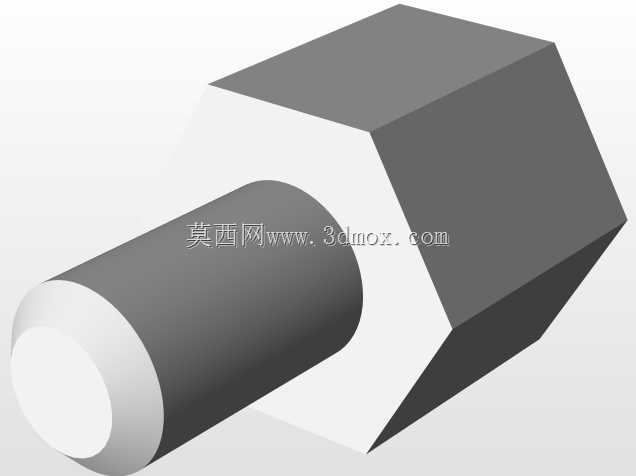

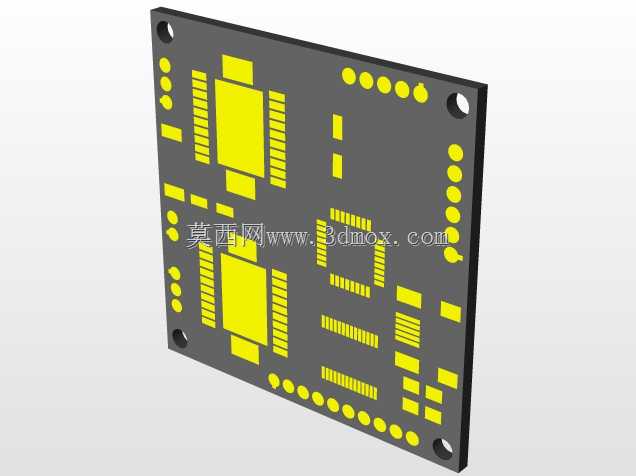

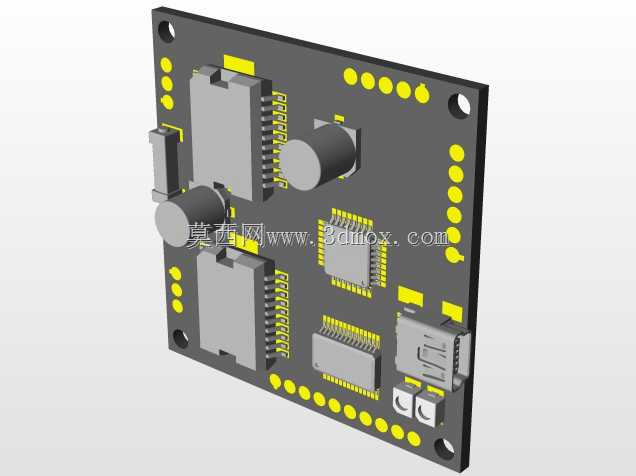

设计过程中充分考虑了DIY组装的安装边界，所有电子部件的安装位都预留了通用安装孔距，可适配市面上主流的飞控、电调、电池与动力电机，整机轴距控制在适合近景飞行的尺寸范围，既不会因为尺寸过小导致抗风能力不足，也不会因为尺寸过大影响便携性，机架拼接处采用插接加螺丝固定的方式，无需复杂的粘接工艺，个人爱好者使用常规工具即可完成整机组装调试。
