A4纸张裁切专用工装切纸设备结构

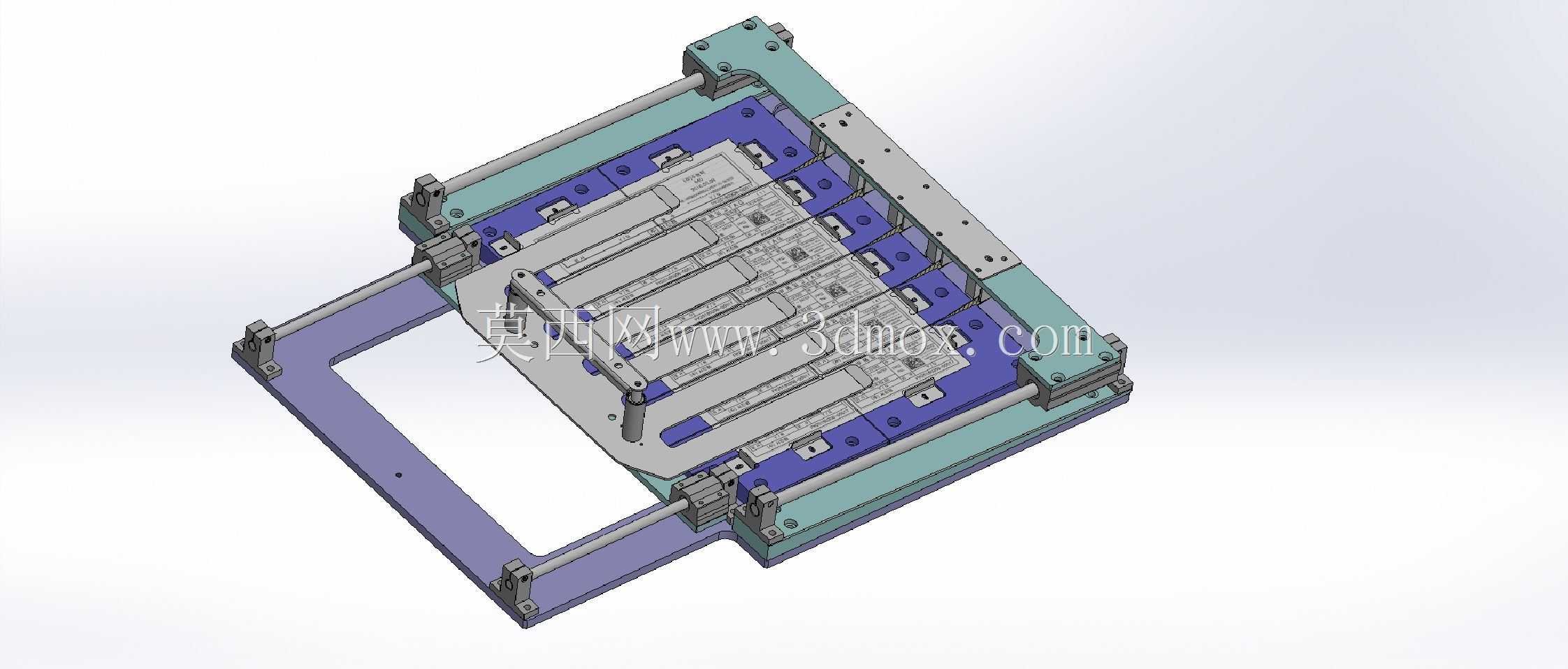

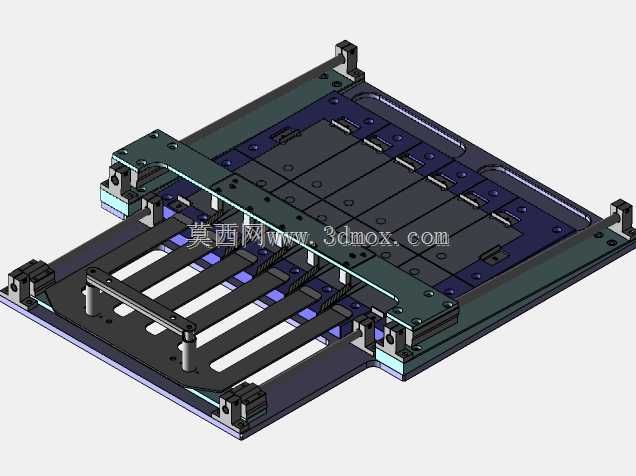

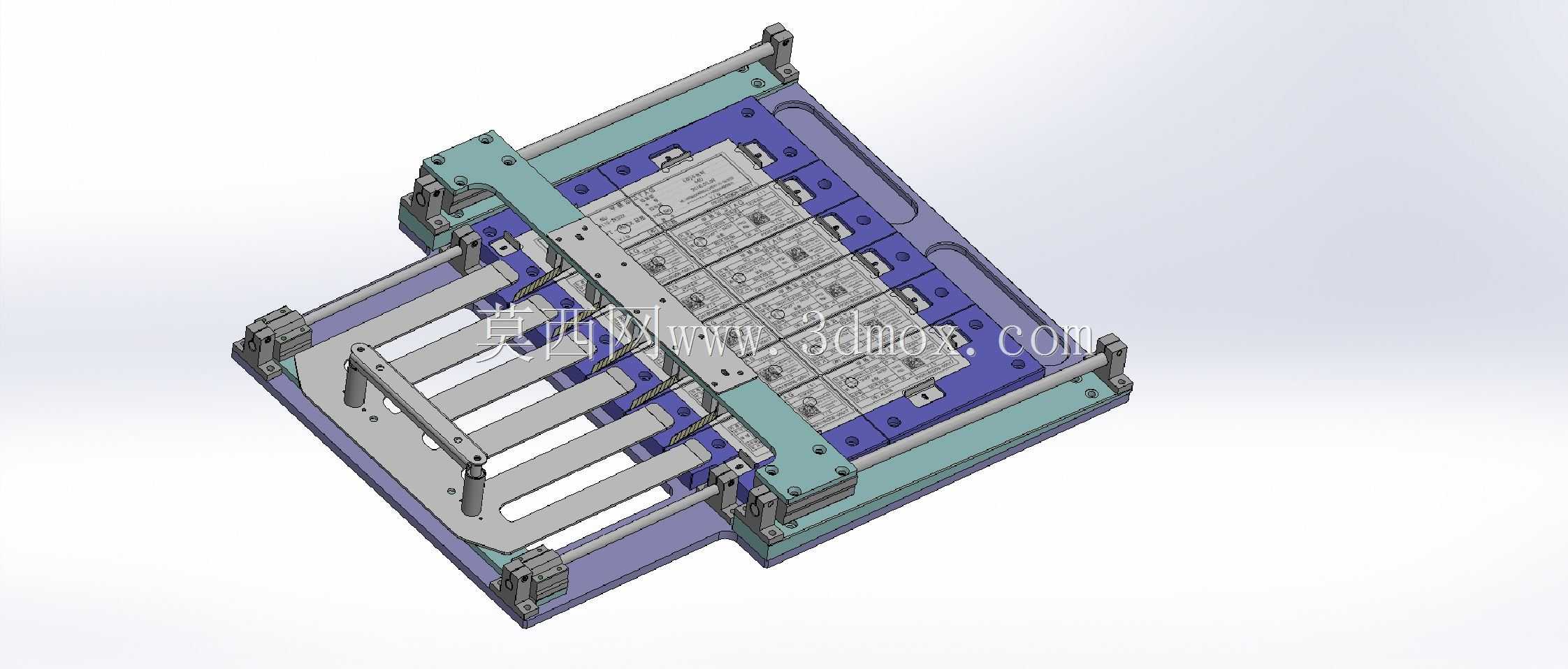

在办公纸品加工、印刷后道整理、文档批量裁切的生产场景中，这类针对A4幅面设计的裁切工装，主要承担堆叠纸张的定长齐边、精准分切功能，区别于通用大型切纸设备，该结构更适配小批量、高精度的A4规格纸张处理需求，可集成在小型纸品加工流水线末端，也可作为独立工位工装完成单摞纸张的修边、分切作业。从结构设计逻辑来看，整套机构采用框架式承载基体，两侧配置线性导向轴作为动刀架的运动导向，保证裁切过程中刀组运行的直线度，避免裁切过程中出现刀体偏移导致的纸张切口毛边、斜口问题；裁切工位设置多组定位挡块，可快速对齐A4纸张的两个基准边，堆叠纸张放入后无需反复测量定位，即可保证裁切后幅面尺寸公差控制在纸品加工要求范围内。动刀组采用多刀片并行排布设计，可根据需求同时完成单摞A4纸的多道分切，或是单边齐边裁切，刀架的驱动连接位预留了标准安装接口，可适配手动压持、气动驱动等不同动力输入形式，满足不同产能场景的改造需求。整套结构的安装边界充分考虑了桌面工位的使用需求，整体框架的长宽尺寸围绕A4纸张幅面做外延设计，不会占用过多操作空间，底部框架预留了工装固定孔位，可直接锁紧在工作台面，避免裁切作业过程中工装移位。导向轴两端采用支撑座锁紧固定，装配时可通过调整支撑座的锁紧位置微调导向轴平行度，降低加工装配误差带来的运动卡滞风险；裁切工位的承托板采用耐磨材质设计，长期裁切作业后也不会出现明显的刃口压痕，保证纸张承托平面的平面度，避免薄纸裁切时出现局部压皱、裁切不透的问题。在实际使用过程中，操作人员只需将整理齐整的A4纸摞推入裁切工位，靠紧两个方向的定位挡块，即可驱动刀架沿导向轴下行完成裁切，刀组的下压行程设置了硬限位，可避免刃口过度下压损伤承托板，同时保证整摞纸张从表层到底层都能被完全切断，不会出现底层纸张粘连的情况。整套结构没有冗余的复杂传动部件，日常维护只需定期给导向轴加注润滑脂、检查刀片紧固状态即可，维护成本极低，非常适合小型文印店、办公纸品加工点、企业行政文档处理工位这类场景使用，相比大型全自动切纸设备，该工装的投入成本更低，操作门槛也更低，无需复杂的参数设置即可快速上手完成标准化的A4纸张裁切作业。
