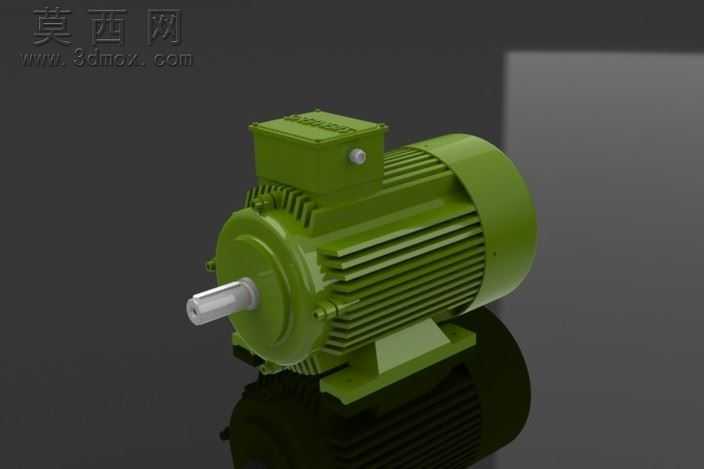

西门子1LGO280-4AA60三相异步电机三维模型

本模型为西门子1LGO280-4AA60系列三相异步电动机的高精度三维数字模型，建模过程严格遵循该型号电机的实际工业设计参数，还原了成品电机的全部外观与核心结构特征。建模阶段以实体建模为核心逻辑，先通过旋转凸台命令生成电机主轴的基础轴体，再通过拉伸、切除命令完成轴伸端的键槽、定位轴肩等细节结构，确保输出轴的安装尺寸与实际产品完全匹配。电机的定子外壳部分，先绘制机座的基础轮廓，通过阵列命令生成外壳表面均匀分布的散热筋结构，还原了铸铁机座的散热结构设计，同时完成接线盒、吊环、安装底脚的独立建模，接线盒部分还原了盒体、盒盖、固定螺栓、进线口的细节结构，安装底脚预留了标准的安装螺栓孔位，完全符合工业安装的尺寸规范。端盖部分通过旋转命令生成端盖主体，再通过圆周阵列完成端盖的固定螺栓孔、轴承室的细节结构，还原了端盖与机座的配合定位特征。模型的渲染阶段采用了贴近实物的材质设置，机座、端盖、接线盒等铸铁部件采用深绿色工业漆材质，调整了材质的粗糙度与反光度，还原了工业电机漆面的哑光质感；输出轴采用抛光钢材材质，设置了合适的金属反光与高光效果，还原了加工后金属轴的表面质感；接线盒的固定螺栓、吊环等标准件采用镀锌钢材材质，区分了不同部件的材质差异。场景搭建采用深色反光地面，通过环境光与定向光源的组合打光，突出了电机外壳散热筋的结构层次，同时通过地面反射效果增强了模型的真实感。整个模型的结构拆分清晰，各部件的装配关系符合实际电机的装配逻辑，可用于工业设备的整机装配仿真、传动方案演示、教学课件制作、产品展示动画制作等场景，能够直观呈现该型号西门子电机的外观形态与结构特征，为工业设计、机械教学、设备选型等工作提供精准的三维数字参考。
