立式压力注蜡设备结构设计方案

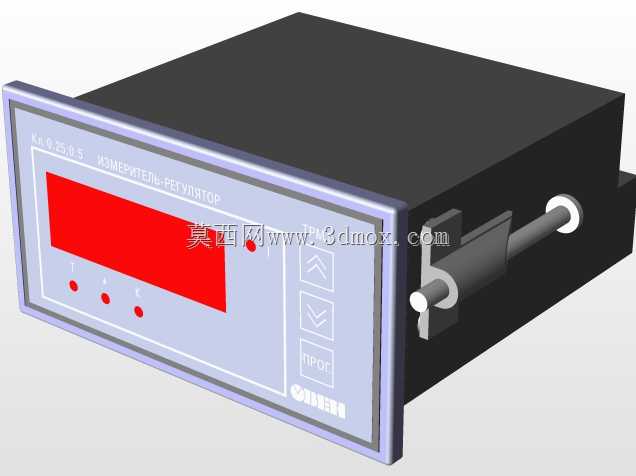

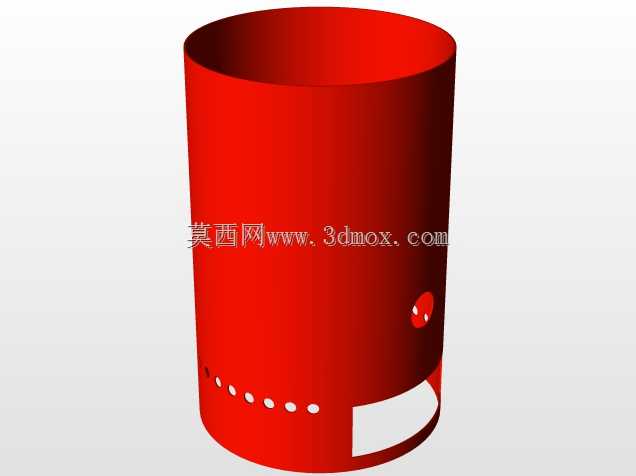

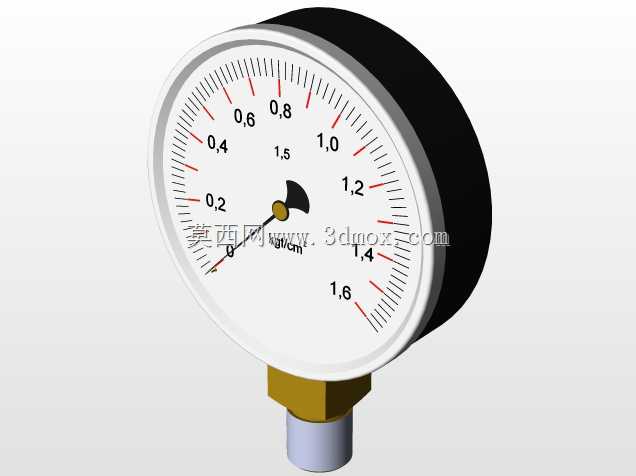

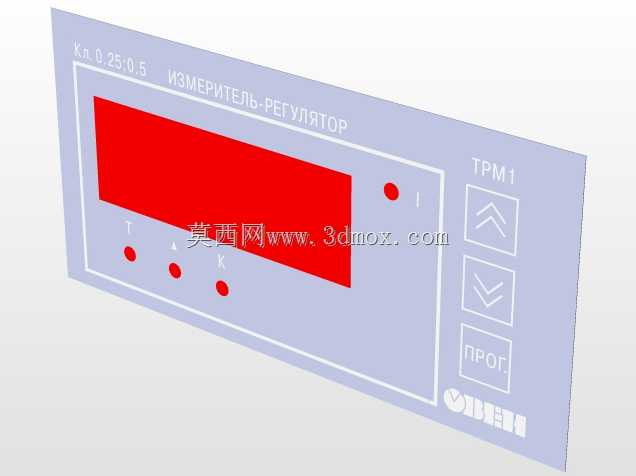

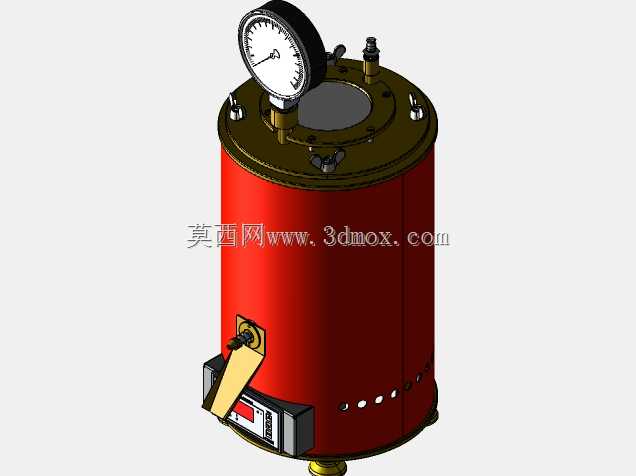

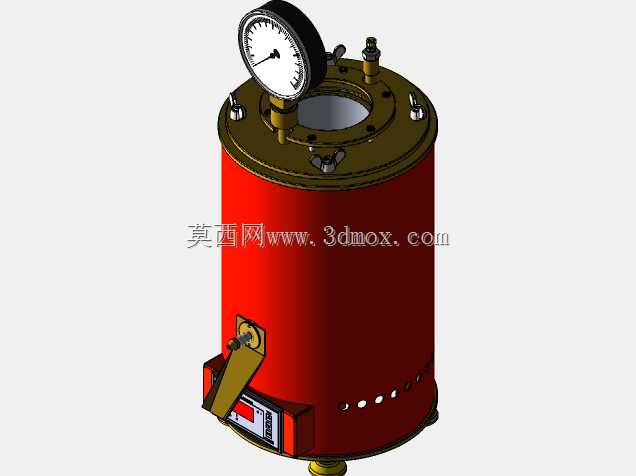

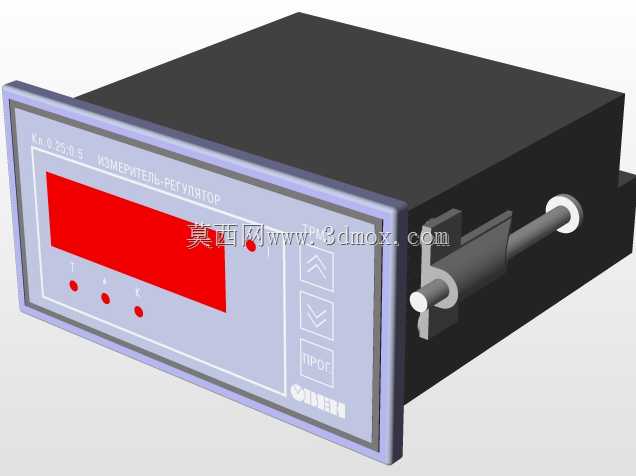

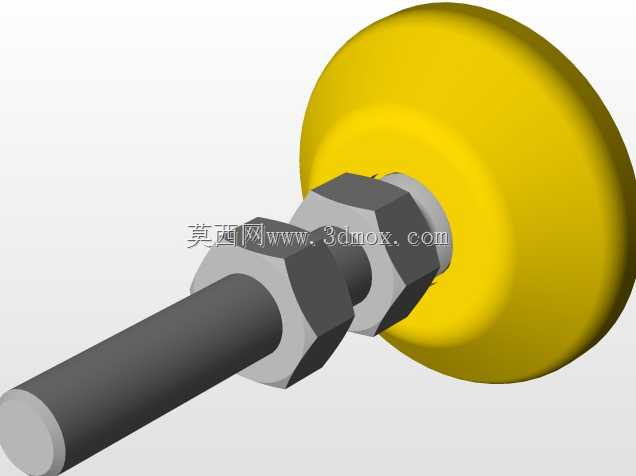

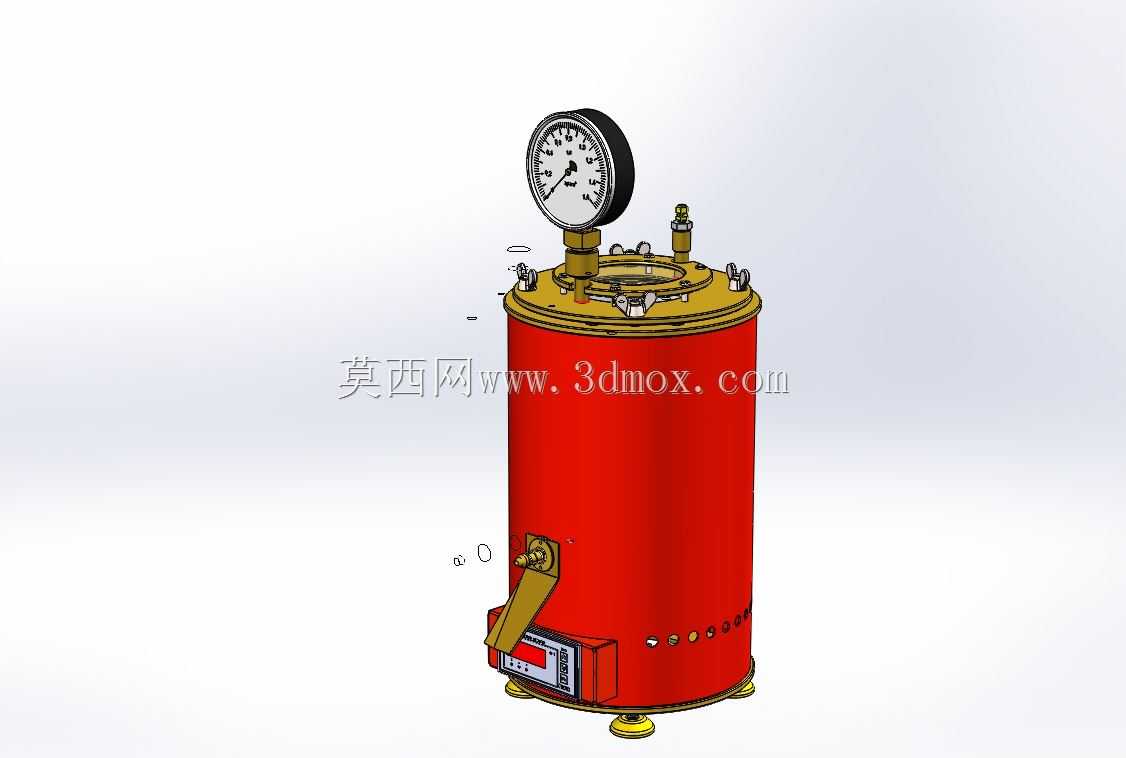

这款立式压力注蜡设备主要面向熔模精密铸造生产场景，是首饰加工、小型精密铸件生产环节中制备蜡模的核心工艺设备，可稳定完成熔融蜡料存储、压力输送、定量注料的全流程作业，适配小批量多品类精密铸件的蜡模制备需求，能够有效降低手工注蜡的蜡模成型误差，提升蜡模尺寸一致性与表面光洁度。设备整体采用立式圆柱罐体结构，主体储蜡腔体为承压密封设计，顶部配置快开式压紧锁紧结构，既可以满足日常作业中快速开盖补加蜡料的操作需求，也能保证注蜡作业过程中罐体内部压力稳定无泄漏；罐体顶部安装径向耐震压力表，可实时直观显示罐内气压数值，方便操作人员根据不同蜡料特性、蜡模尺寸调整供气压力，避免压力过高导致蜡模飞边、或是压力不足造成蜡模填充不完整的问题。罐体下部集成电加热组件，加热元件采用镍铬合金电热丝设计，可将罐内固态蜡料均匀加热至指定熔融温度，加热区域覆盖罐体下部储蜡段，配合罐体金属壁的热传导实现蜡料整体均匀受热，避免局部过热造成蜡料变质碳化；罐体侧面设置带操作手柄的注蜡出料阀，出料口位置适配常规注蜡胶模的对接需求，操作人员扳动手柄即可控制蜡料的通断，完成向胶模内的注料作业，操作行程短、反馈清晰，适合长时间重复作业操作。设备底部设置三个可调支撑脚，可根据放置台面的平整度调整支撑高度，保证设备放置平稳无倾斜，避免罐内蜡料液位偏移影响出料稳定性；整体安装边界紧凑，立式结构占用车间台面面积极小，无需额外复杂固定安装，放置于平稳工作台面接通电源与压缩空气气源即可投入使用。设备顶部预留压缩空气接入接口，外接稳压气源后即可向罐内施加均匀压力，将熔融蜡料从出料阀稳定压出，相比重力出料的简易注蜡设备，压力注蜡的方式可以让蜡料更好地填充胶模的细微型腔，复刻出精细的纹路与复杂结构，尤其适合带精细纹理的首饰蜡模、小型精密机械零件蜡模的制备作业。罐体侧面下部设置加热控制模块，可直观显示当前加热温度，方便操作人员根据所用蜡料的熔点参数调整加热温度区间，保证蜡料始终处于最佳的流动状态，减少蜡料冷却堵塞出料通道的问题。
