锌压铸生产车间产线设备布局方案

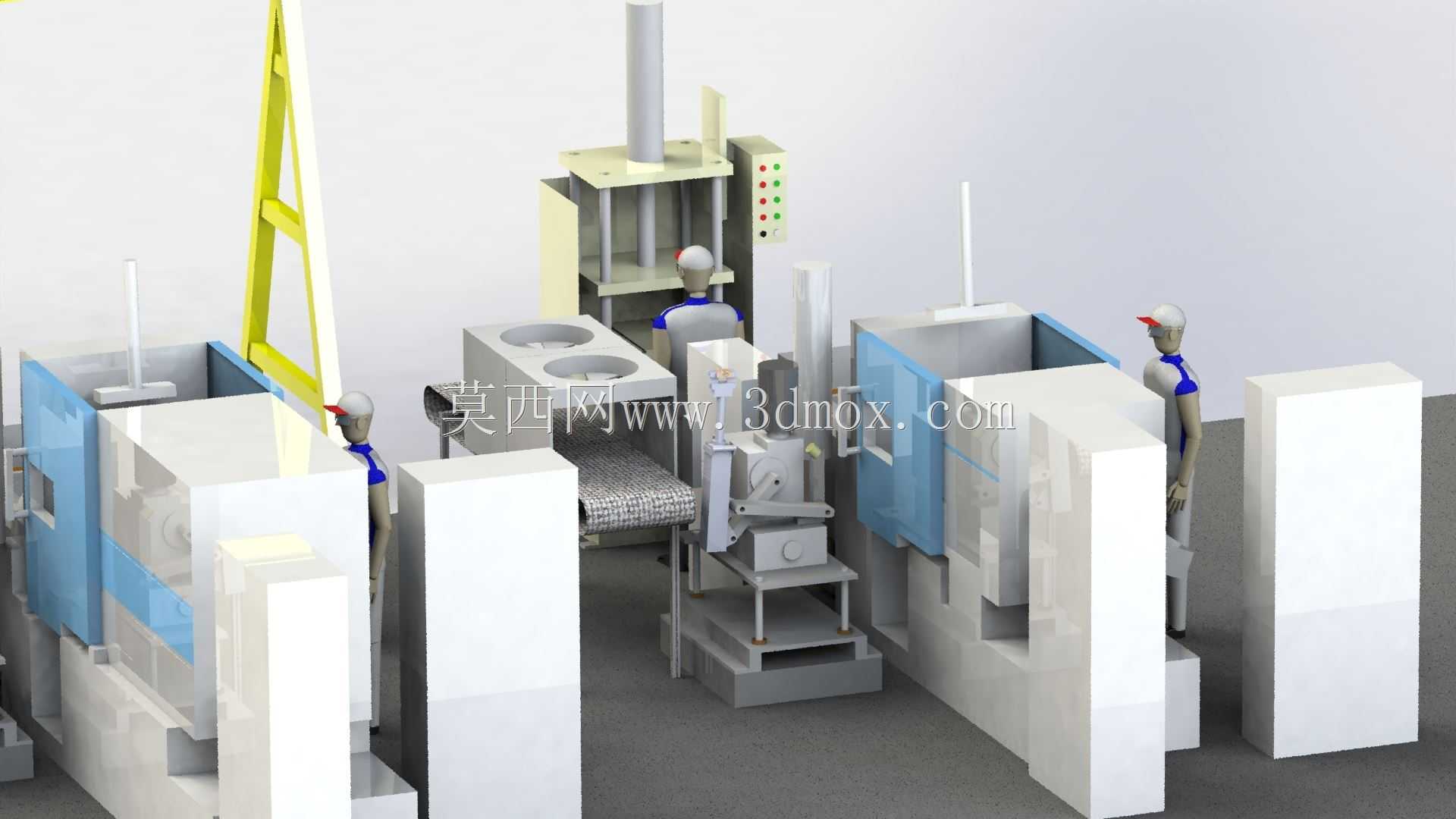

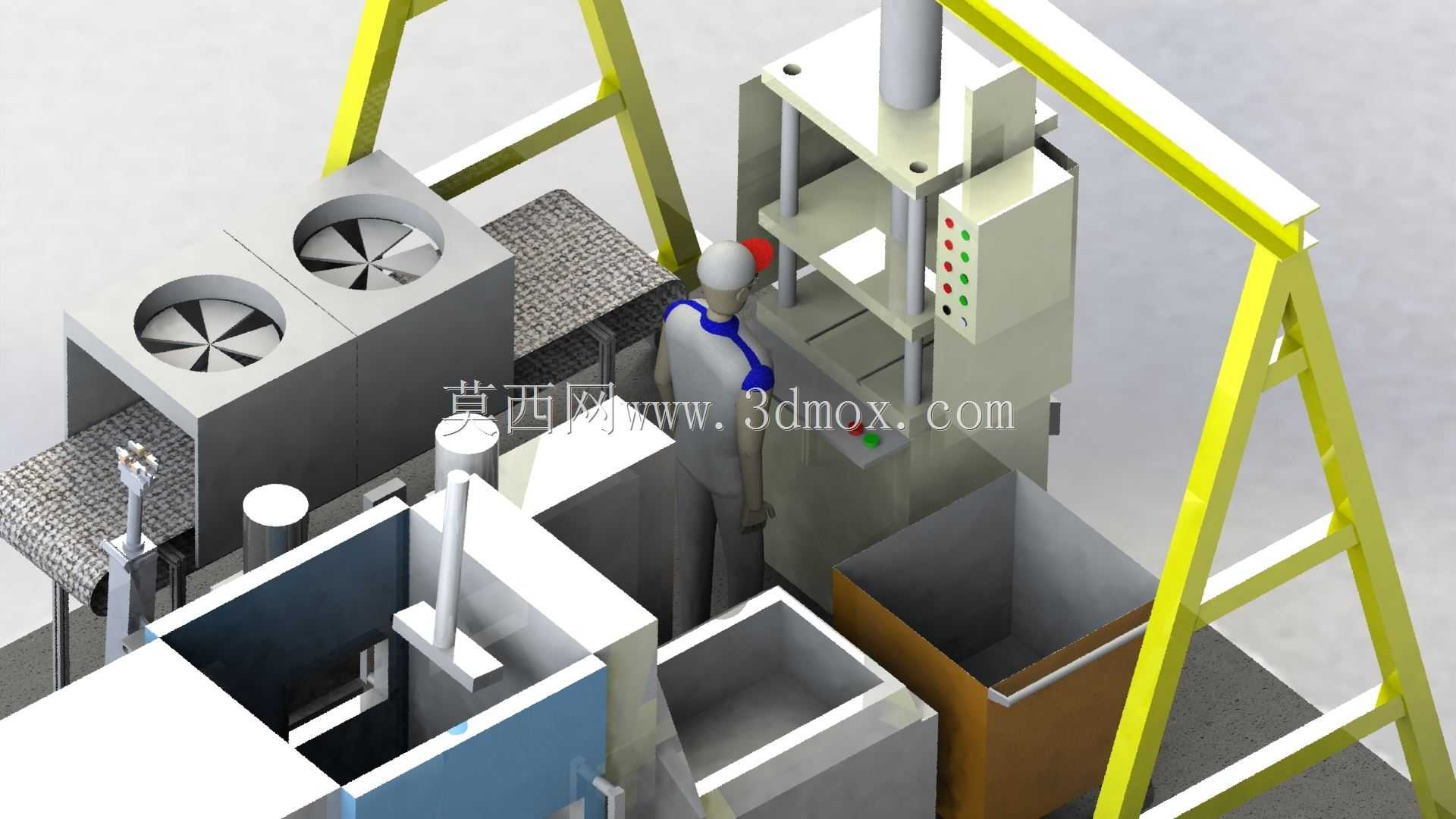

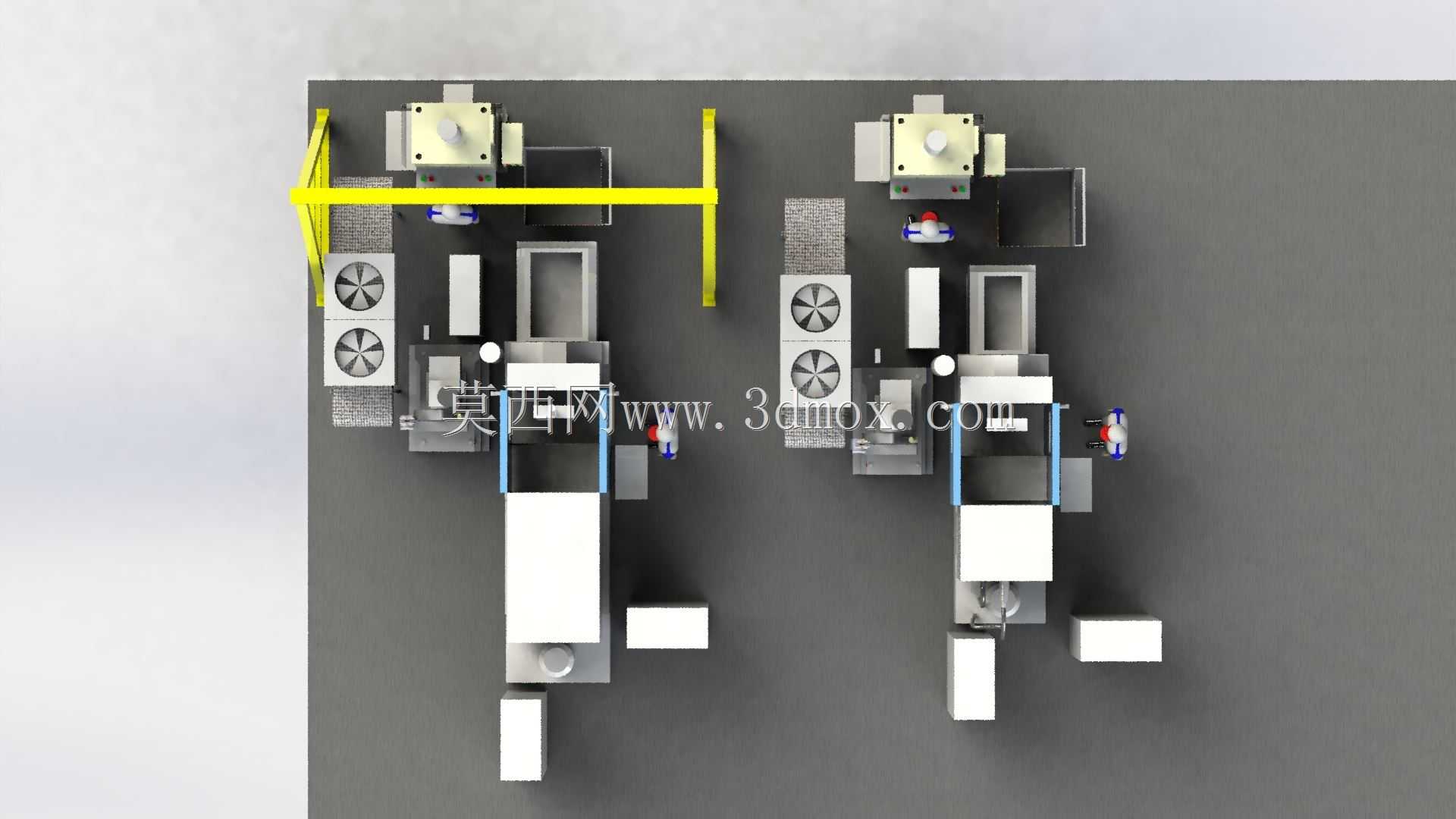

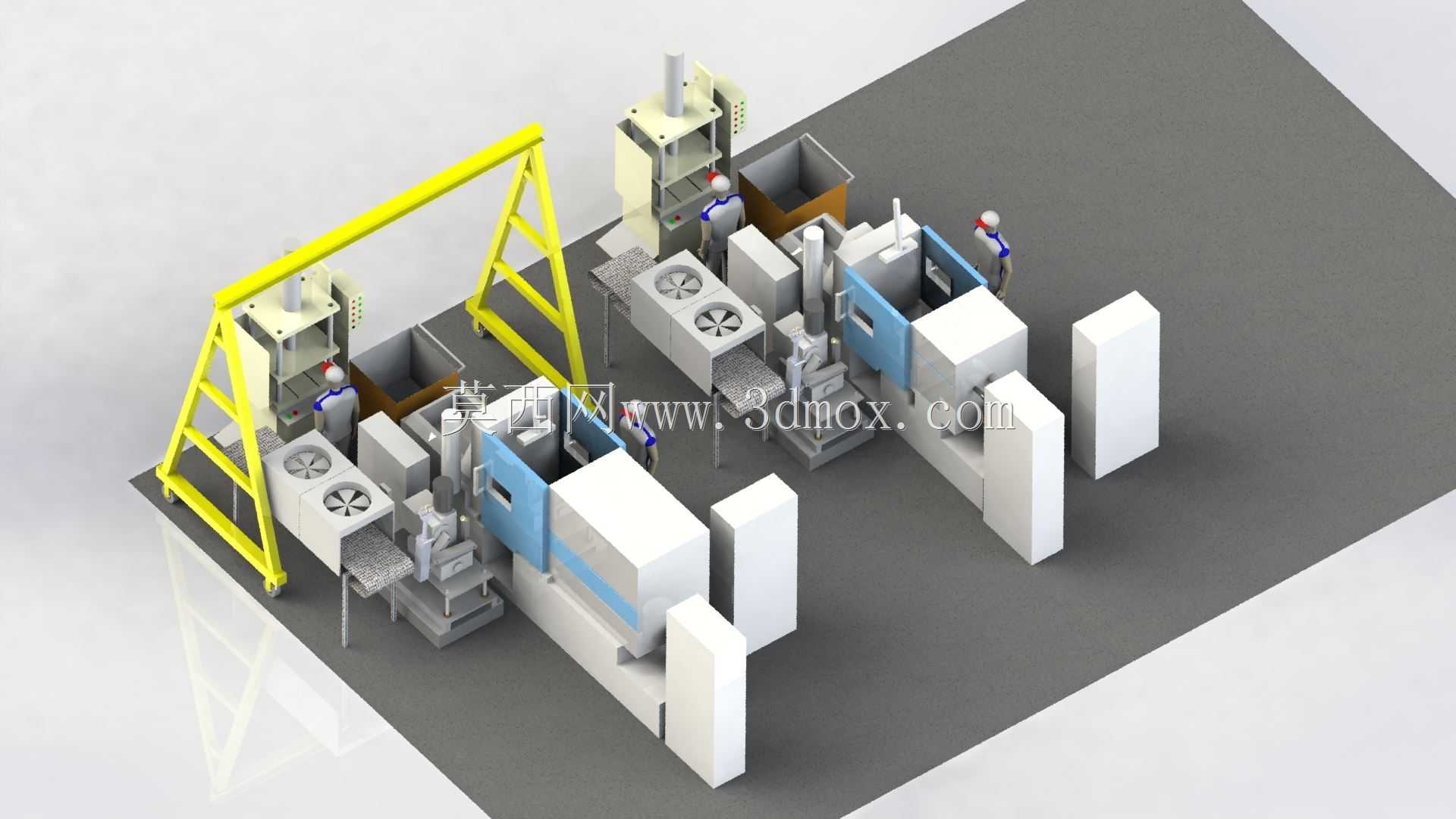

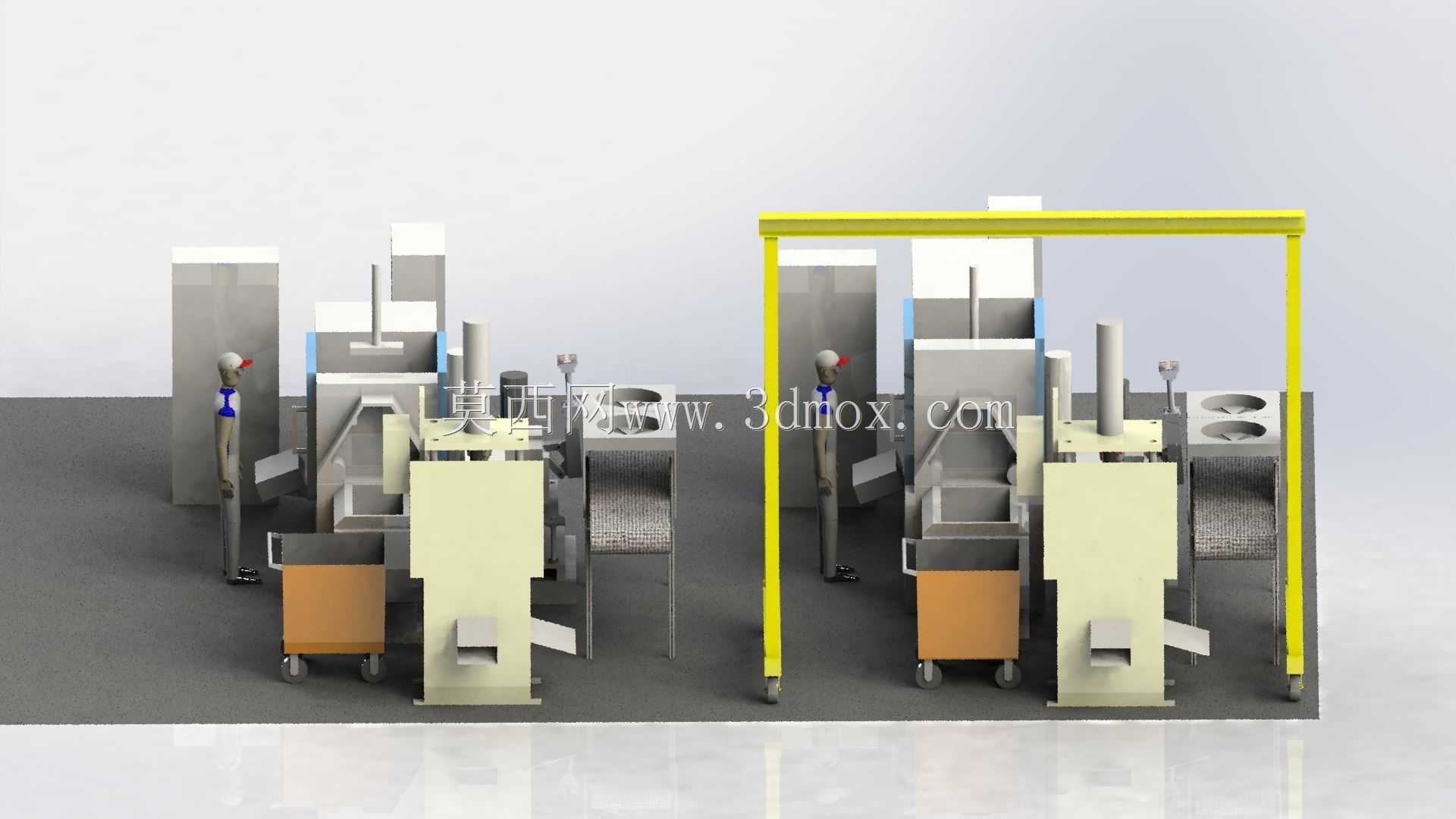

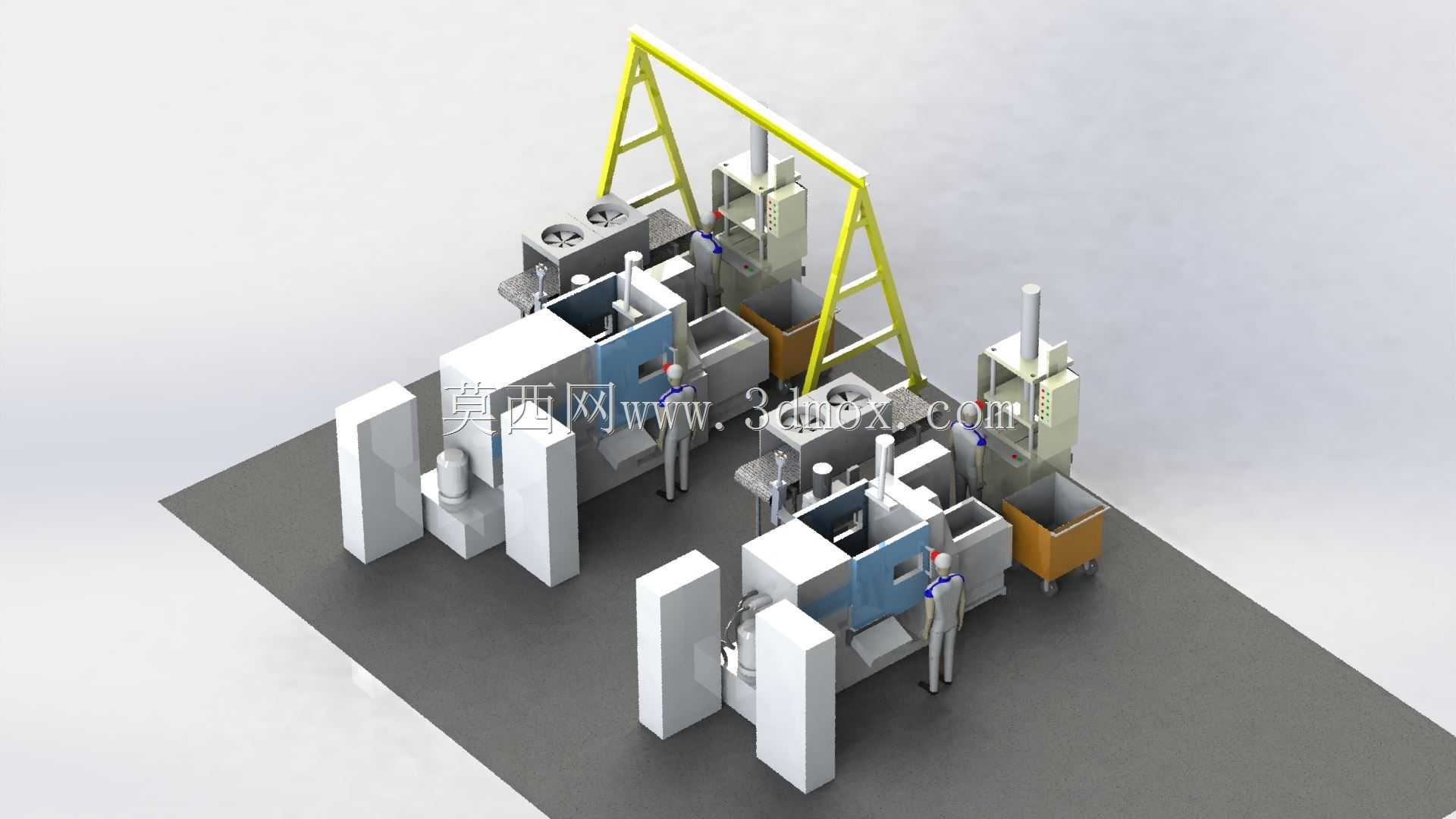

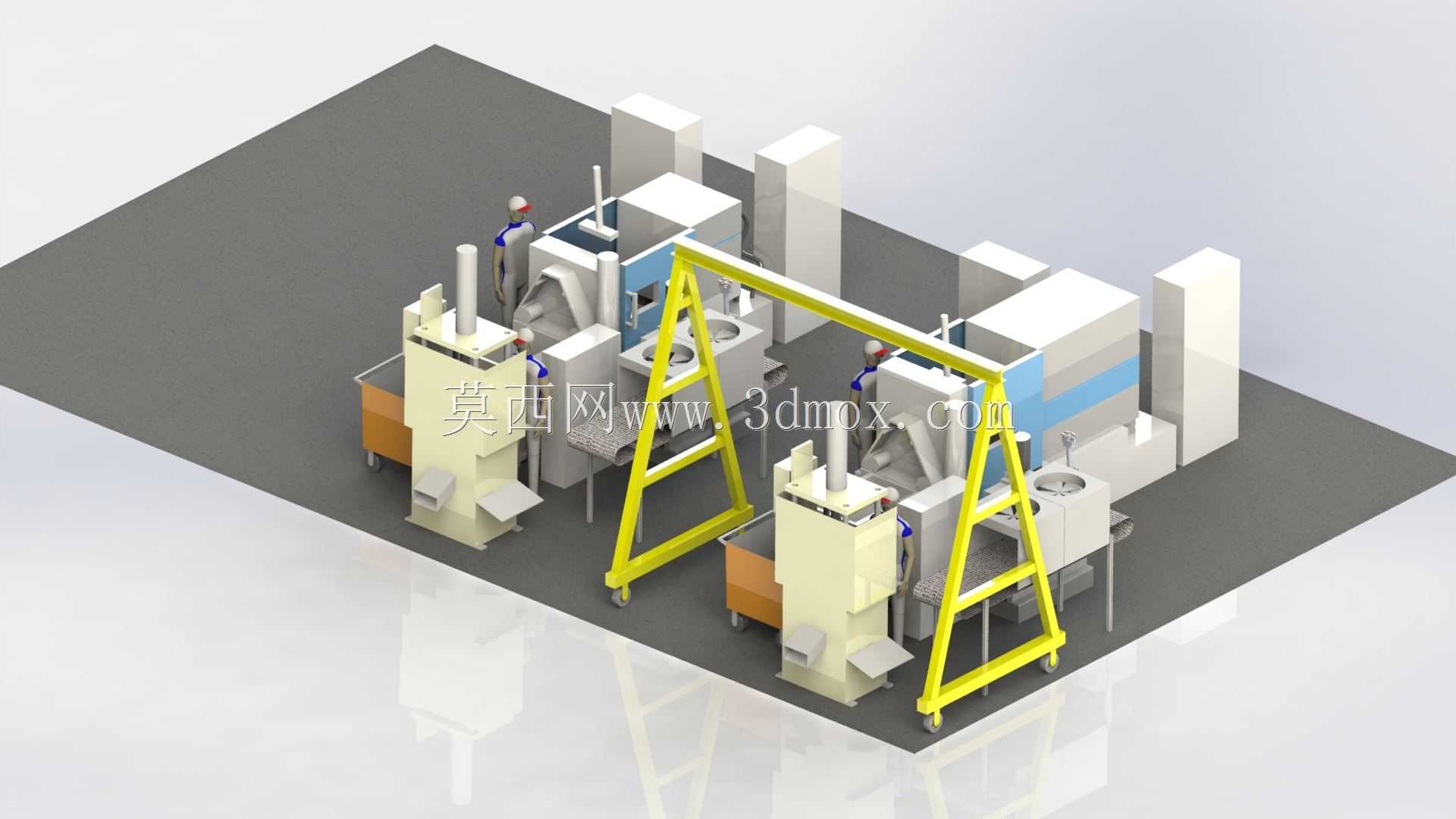

这套布局方案面向锌合金压铸成型的规模化生产场景，适配中小批量锌合金压铸件的连续化生产需求，常见于五金配件、汽车小型结构件、电子元器件外壳等产品的生产车间，能够帮助生产团队在厂房规划阶段理清设备排布逻辑，减少后期产线调试的动线冲突。方案中整合了80吨与125吨两种吨位的锌压铸机作为核心生产单元，匹配对应产能的自动卸料机构、工件输送装置以及切边处理设备，覆盖锌合金压铸从熔融料注射成型、成型件取出、料柄切除到工件转运的全基础工序流程。在设计思路上，布局优先考虑生产动线的流畅性，将同吨位压铸机对称排布在门式转运架两侧，门式架预留足够的通行与操作空间，既可以满足人工辅助巡检的操作需求，也能适配后续加装自动化取件机械手的升级空间，避免后期设备改造时需要重新调整整体排布。每台压铸机旁侧配套的自动卸料机，能够在压铸机开模后快速取出成型工件，减少人工取件的等待时间与高温作业风险，卸料后的工件直接送入衔接的输送机，统一输送至切边机工位完成料柄与飞边的切除处理，全程减少工件的二次搬运距离。布局中明确标注了各设备的安装边界，两台压铸机之间预留了足够的设备维护空间，方便后期对压铸机的合模机构、熔料炉进行检修保养，输送机的排布高度匹配压铸机出料口与切边机进料口的高度差，避免工件转运过程中出现磕碰损伤。门式移动架的设计兼顾了跨工位的物料转运与模具吊装需求，其跨度覆盖两侧所有压铸机的安装区域，底部带移动滚轮可以沿预设轨道平移，在更换压铸模具或者转运重型工装时可以快速移动到对应工位，不需要额外配置移动式吊装设备。整体布局充分考虑了车间的操作安全距离，设备与车间通道之间预留了足够的人员通行与物料运输宽度，各设备的操作侧都预留了操作人员的站位空间，既保证生产流程的连续高效，也兼顾了日常生产的操作便利性与后期设备维护的可达性，能够为锌压铸车间的实际建设提供直观的排布参考。
