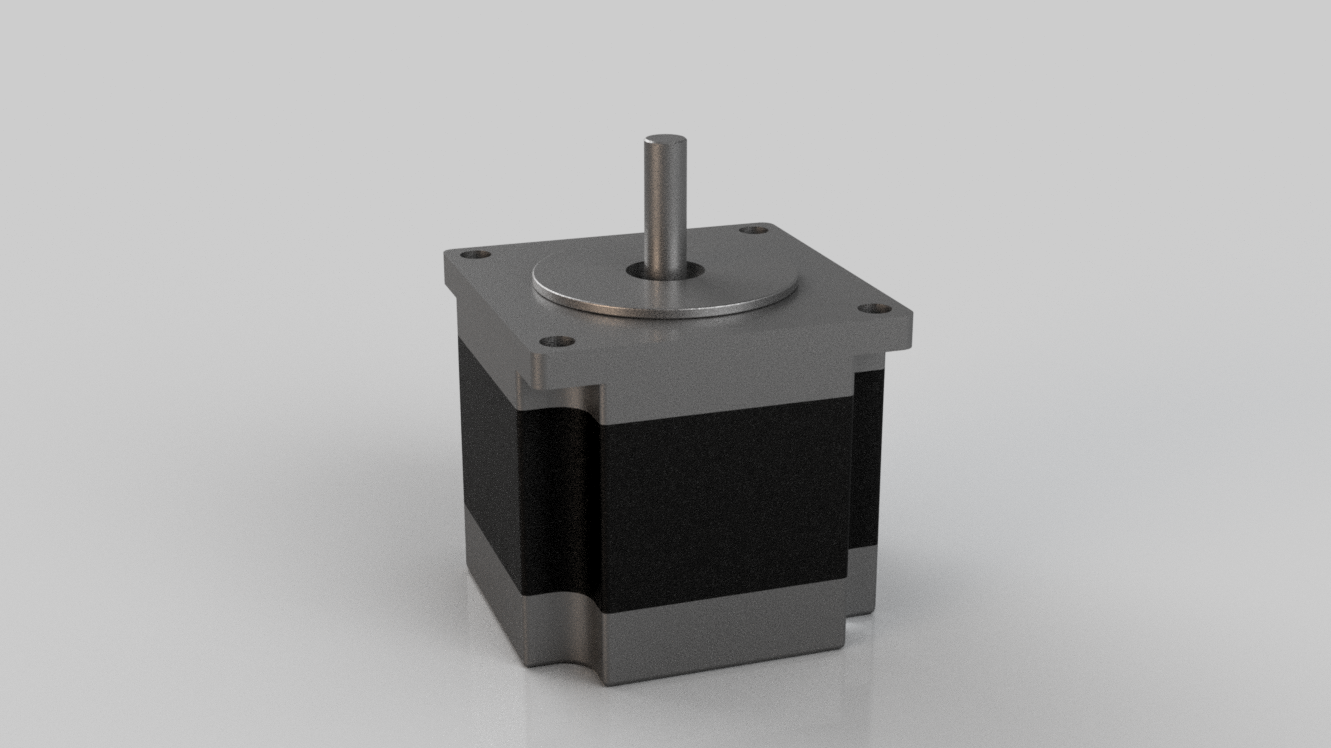

Nema23规格23HS5406步进电机结构设计

这款步进电机是面向小型数控设备开发的动力执行部件，核心应用场景覆盖桌面级数控雕刻机、小型数控车床、3D打印设备、自动化点胶工位、小型物料分拣传送带等对开环位置控制精度有稳定要求的轻载传动场景，作为整套运动系统的核心动力输出单元，它可以配合脉冲型运动控制器，将电脉冲信号精准转化为固定步距角的轴系角位移，无需额外加装位置反馈装置即可实现可靠的开环位置控制，大幅降低小型数控设备的硬件搭建成本。从实际用途来看，这款电机主要负责驱动设备的直线运动轴或者旋转分度工位，比如桌面数控机的X/Y/Z三轴进给传动，带动丝杠或者同步带轮将自身的旋转运动转化为滑台的直线位移，也可以用于小型回转工作台的分度驱动，实现固定角度的间歇旋转动作，适配小扭矩、低速平稳运行的轻载传动需求，对于个人搭建小型数控设备、自动化小工装的场景来说，这类步进电机的选型适配门槛低，驱动电路成熟，不需要复杂的参数调试即可快速投入使用。从功能特性来看，这款属于混合式步进电机，相比传统反应式步进电机拥有更好的低速运行平稳性，低速运行时的振动和噪音控制表现更优，输出扭矩在额定转速区间内能够保持稳定，不会出现明显的扭矩陡降问题，同时电机的定子绕组经过优化设计，相电流适配市面上绝大多数通用两相步进驱动器，接线逻辑简单，相序识别难度低，即使是初次接触数控搭建的用户也能快速完成接线调试。从设计思路来看，这款电机采用了行业通用的Nema23安装法兰标准，安装孔位、轴伸尺寸、止口直径都完全遵循通用规范，用户在替换同规格其他品牌电机时不需要重新修改安装板的开孔尺寸，也不需要重新设计轴系连接结构，大幅降低设备的改造成本；电机本体采用方形叠片定子外壳搭配黑色喷塑表面处理，既可以保证定子铁芯的叠压精度，减少磁路损耗，也能提升外壳的防锈耐刮能力，适配车间、工作室等多尘的使用环境。从外形尺寸与安装边界来看，这款电机的法兰安装面为标准57mm见方结构，四个安装孔分布在法兰四角，采用通孔设计，用户可以从电机前端或者后端穿入固定螺丝完成安装，适配不同结构的安装板布局；前端伸出的输出轴为标准圆柱轴，轴端加工有平面卡位，搭配紧定螺丝式的同步轮、联轴器即可完成可靠的扭矩传递，不会出现长时间运行后轴连接打滑的问题；电机本体的轴向长度经过紧凑化设计，不会占用过多的设备内部安装空间，在有限的设备腔体内也能完成布置，同时电机后端预留了足够的绕组出线空间，用户可以根据自身走线需求调整出线方向，避免线缆与周边运动部件发生干涉。需要注意的是，这款电机的轴伸长度做了适配性调整，在搭配不同厚度的安装板、不同长度的联轴器时，需要提前核对轴伸的配合长度，避免出现轴顶死联轴器、或者配合长度不足导致传动打滑的问题，安装时需要保证电机法兰与安装板完全贴合，止口完全嵌入安装板的定位孔内，避免电机运行时因为同轴度偏差出现额外的振动和轴系磨损。
