龙门式桌面数控雕刻加工设备结构设计

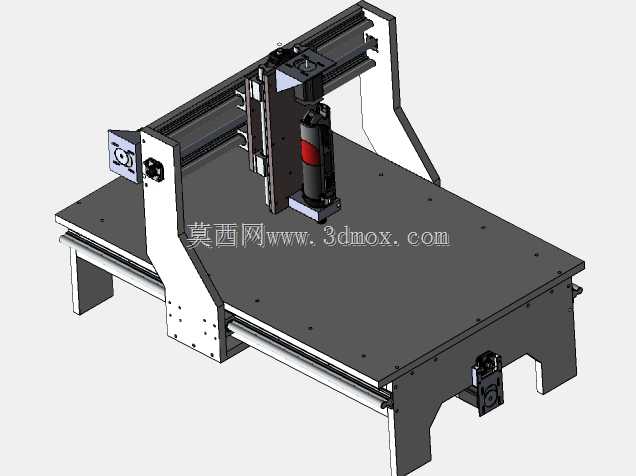

该设备属于小型龙门移动式数控加工设备，主要面向小型加工工坊、个人DIY创作、教学实训场景使用，可完成软金属、亚克力、木材、PCB板等多种材质的平面雕刻、轮廓切割、浅槽铣削、钻孔打点等加工作业，能够替代人工完成高精度重复性的小件加工任务，适配小批量定制化生产、文创产品制作、电子样板加工等多元场景，相比大型工业数控设备占地更小、部署灵活，对安装场地的承重、空间要求更低，无需专用工业地基即可平稳放置使用。设备采用经典龙门跨坐式结构布局，加工平台固定作为工件承载基准，X轴传动组件沿平台两侧的平行导轨布置，带动龙门整体实现横向进给，Y轴传动组件集成在龙门横梁上带动Z轴滑台实现纵向进给，Z轴滑台搭载加工主轴实现垂直方向的进给运动，三轴传动均采用直线导轨搭配丝杠的传动组合，兼顾进给运动的平顺性与定位精度，可有效降低传动间隙带来的加工误差。两侧的龙门支撑立板采用加厚板材折弯成型后做加强筋结构设计，既保证了支撑刚性，又控制了整体设备重量，避免龙门高速移动时出现结构晃动影响加工精度；加工平台采用整块平整钢板加工而成，表面预留多组T型槽与固定螺孔，方便用户搭配夹具快速固定不同尺寸的待加工工件，平台下方的支撑腿采用折弯焊接结构，底部预留调平脚垫安装位，可根据地面平整度调整设备水平度，保证加工基准面的平整稳定。Z轴滑台采用抱箍结构固定加工主轴，可根据加工需求调整主轴伸出长度，适配不同长度的加工刀具，主轴旁预留冷却管路安装位，可加装风冷或液冷组件满足长时间连续加工的散热需求；设备整体外形尺寸适配常规工作台面摆放，横向进给行程覆盖常规小件加工的尺寸需求，纵向与垂直行程可满足常规厚度工件的加工深度要求，各轴的行程限位位置均预留传感器安装位，可加装限位开关实现软硬双重行程保护，避免超程运动造成的结构碰撞损坏。整体结构设计优先考虑装配便捷性，多数零部件采用标准件连接，用户可根据自身需求拓展更换不同功率的主轴、不同导程的丝杠，实现加工性能的灵活调整，设备的走线槽沿机架内侧布置，既避免加工过程中切屑、冷却液损坏线路，也让设备外观更加整洁规整。
