自制12寸立式木工带锯结构设计

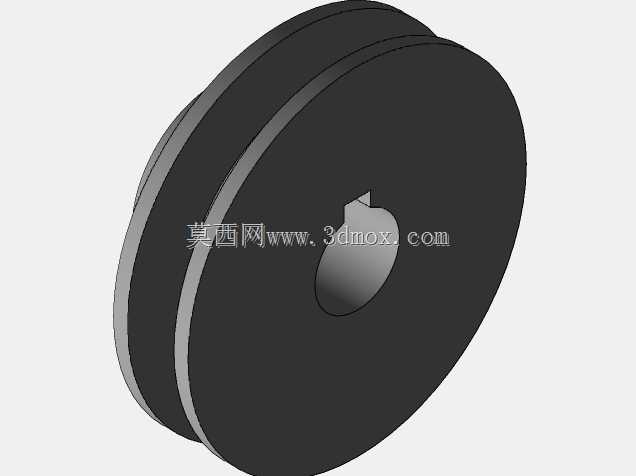

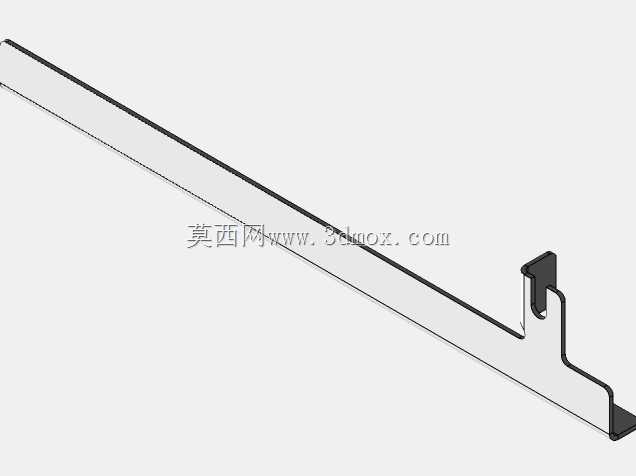

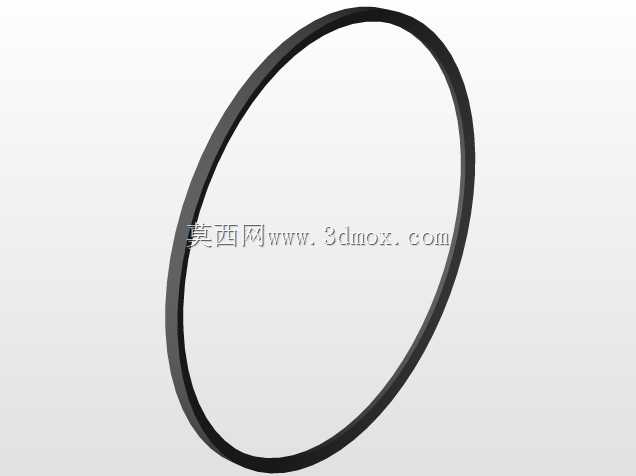

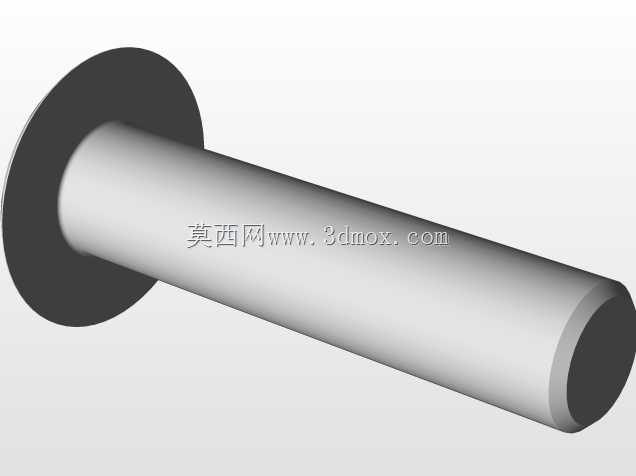

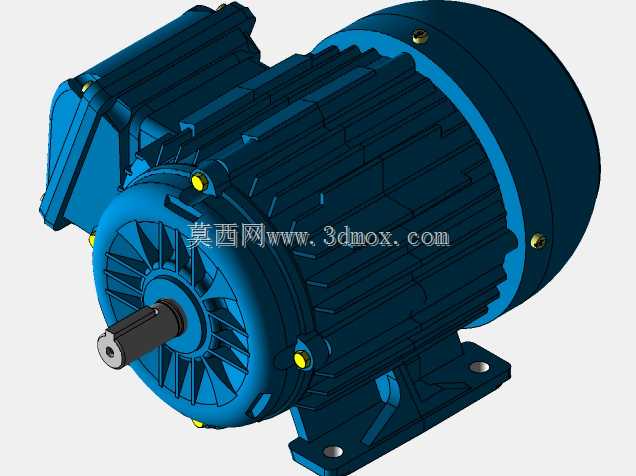

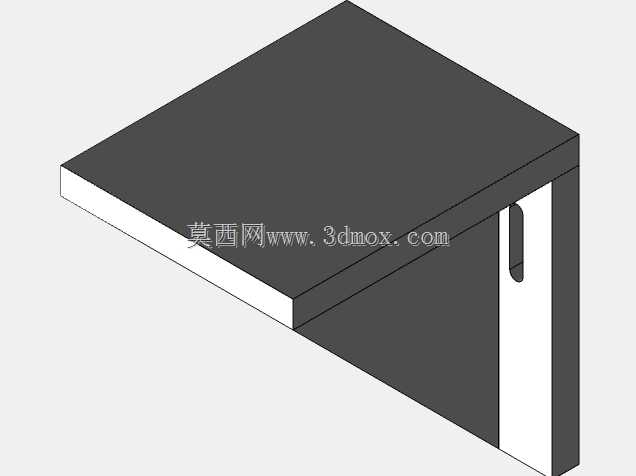

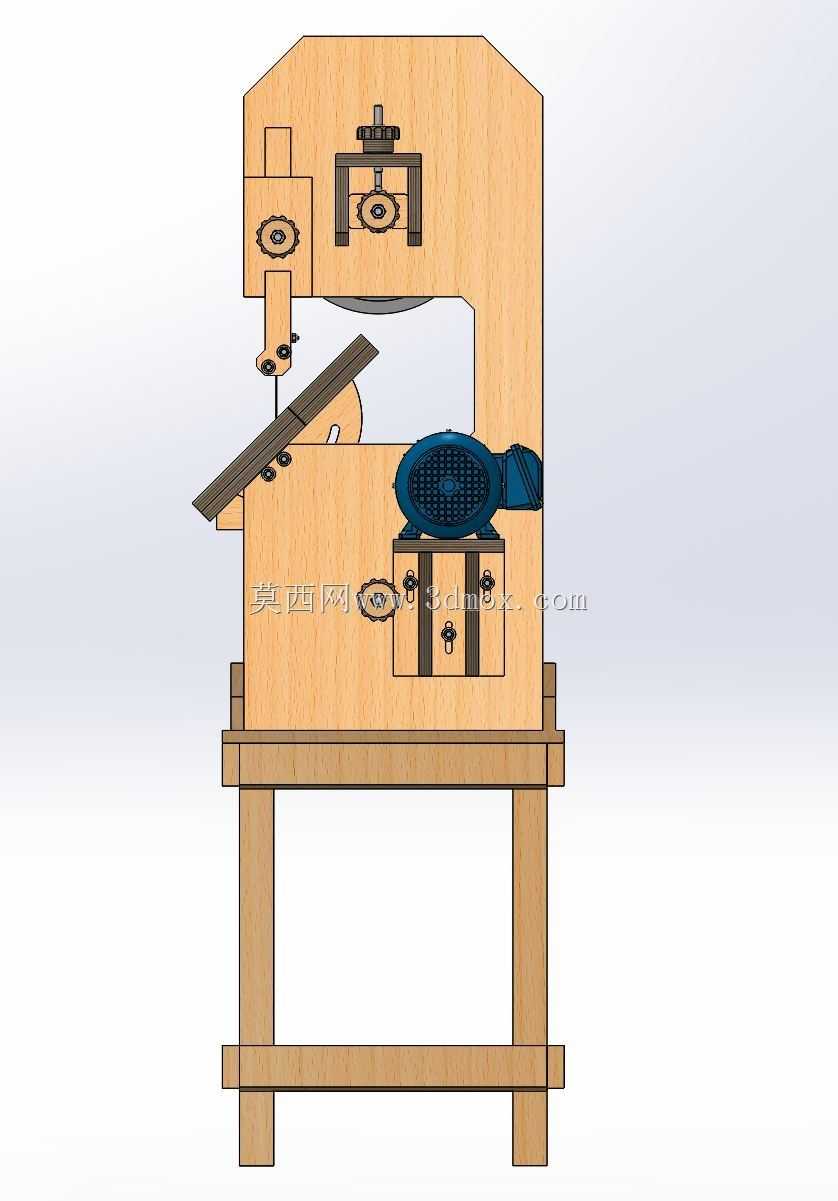

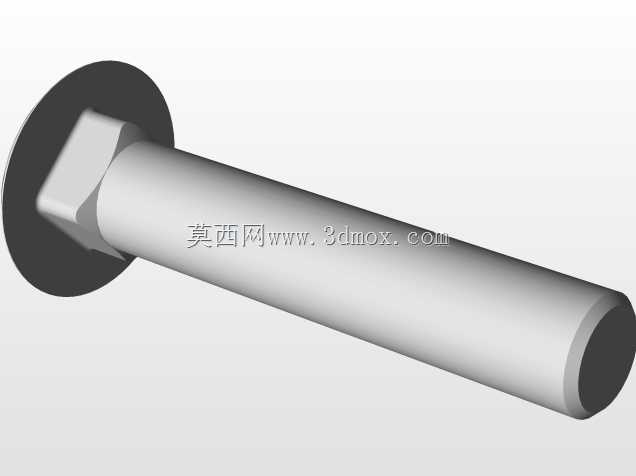

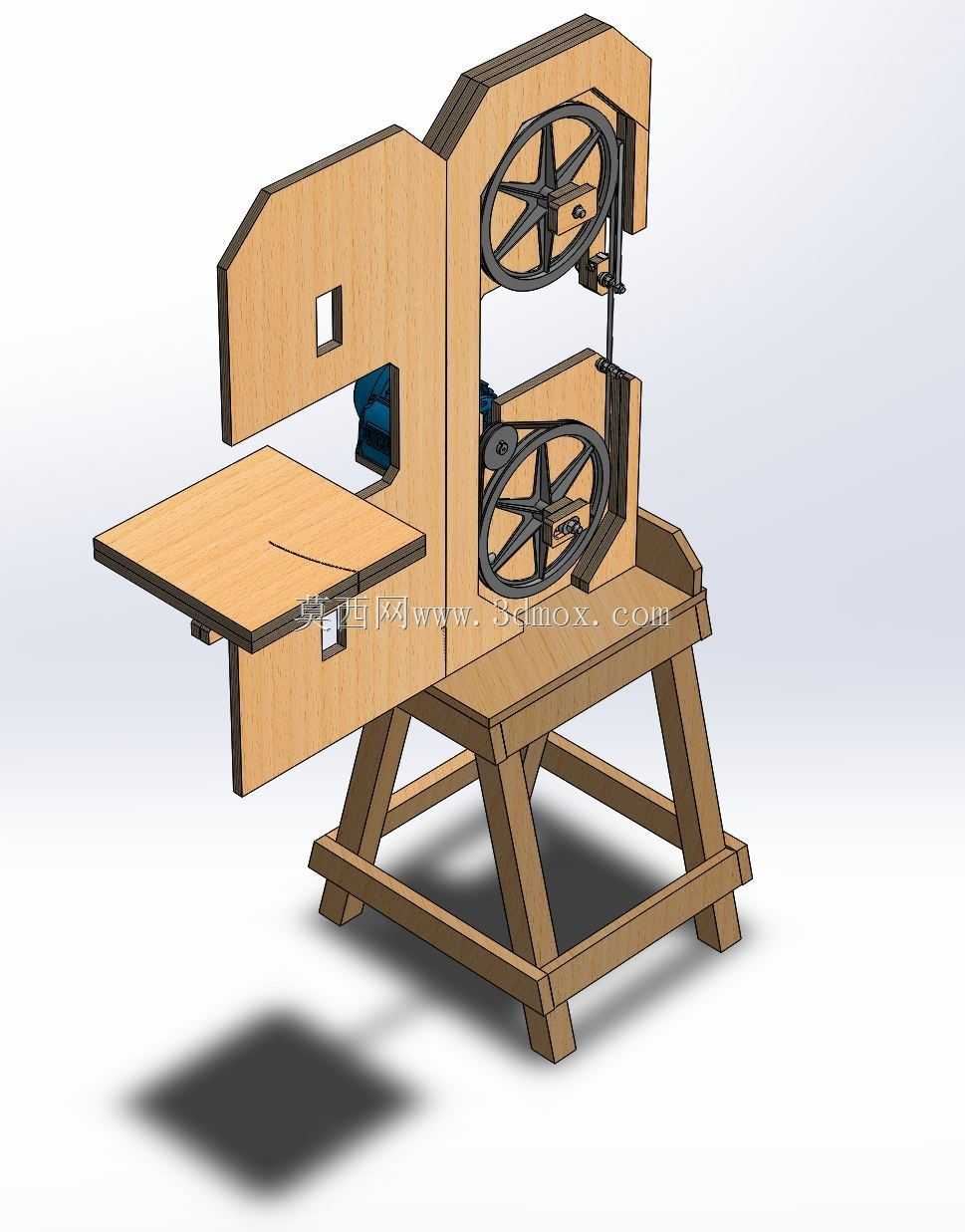

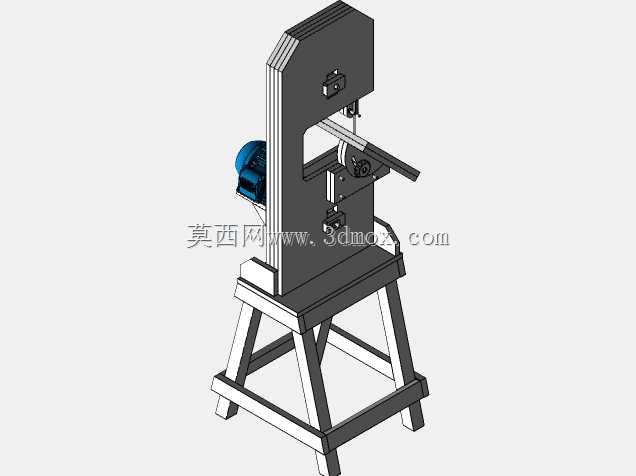

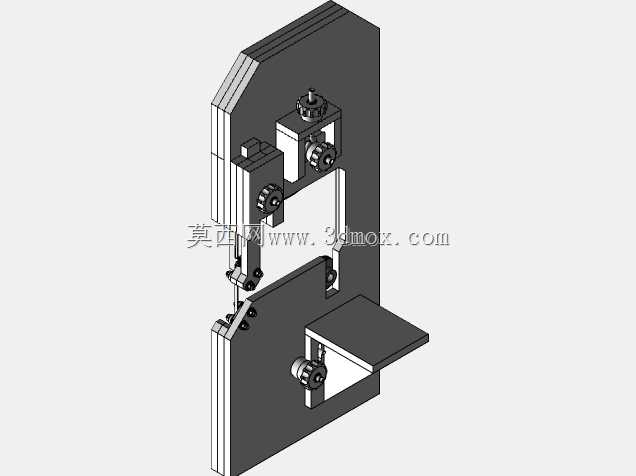

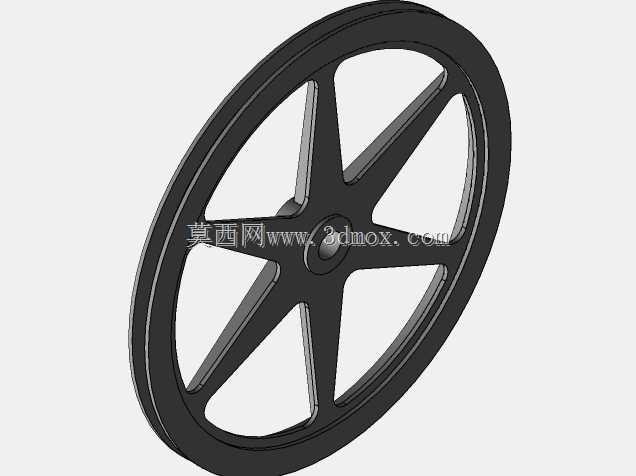

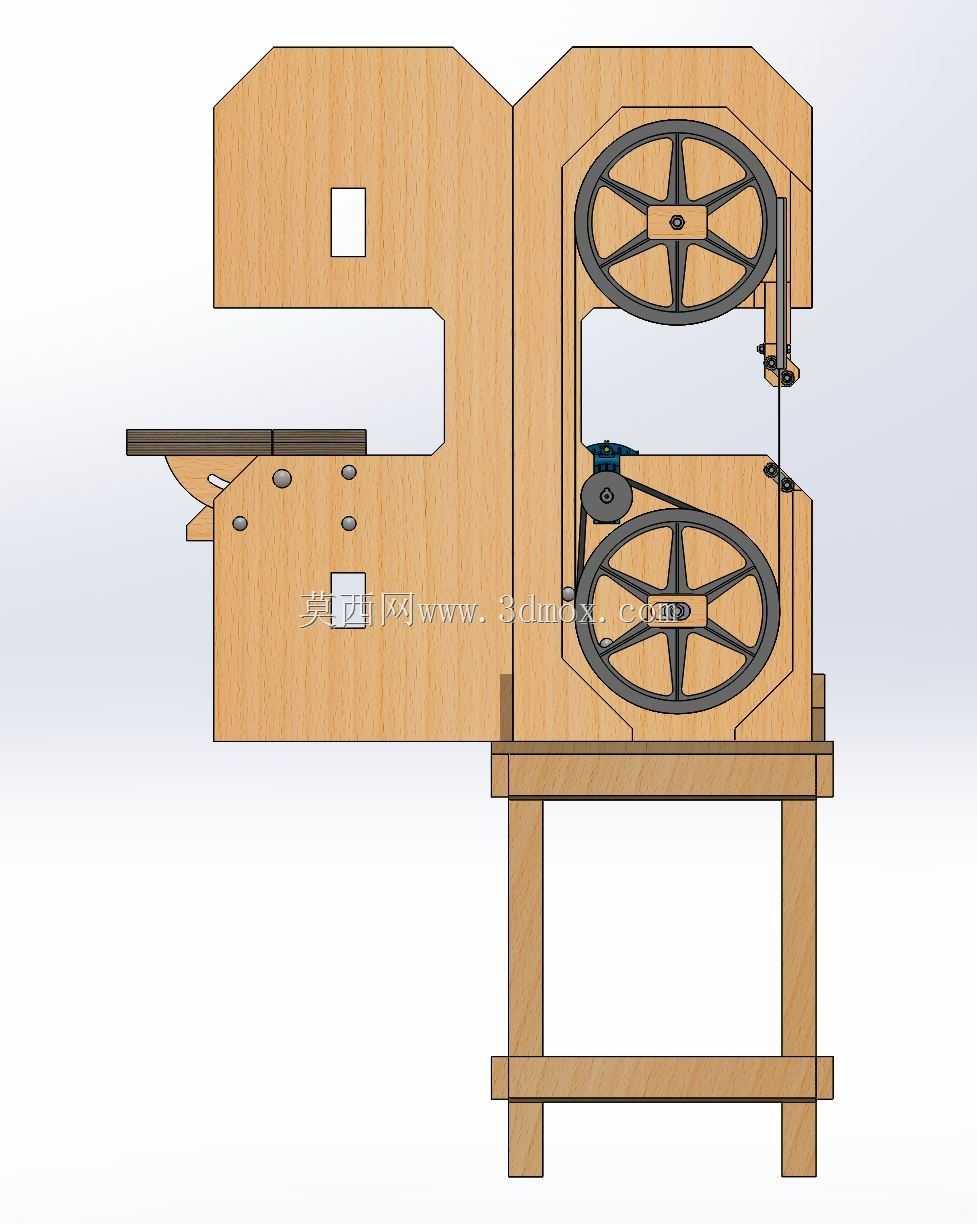

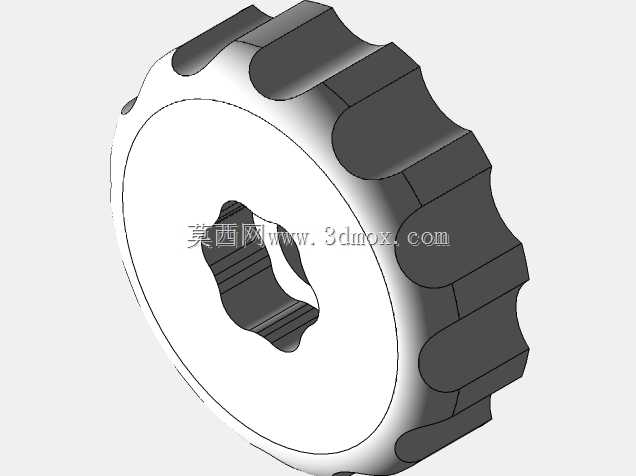

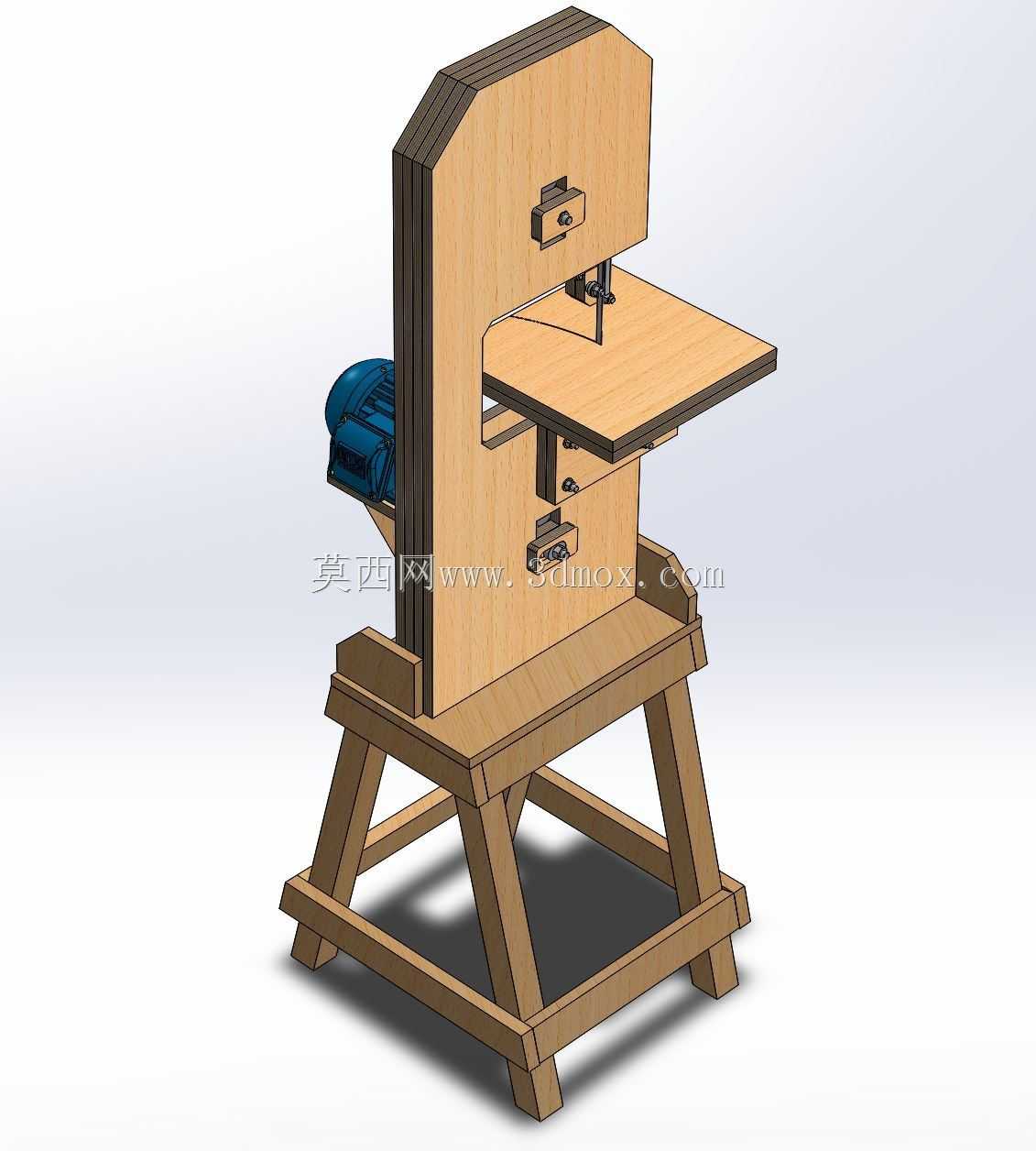

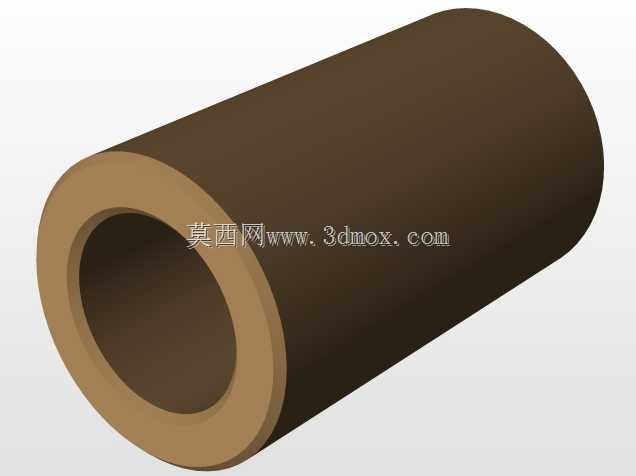

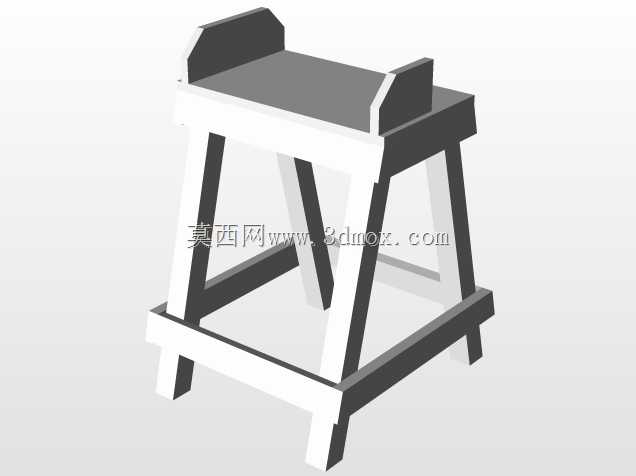

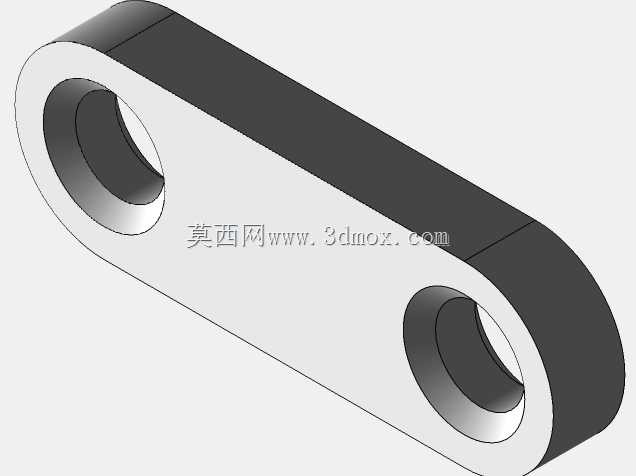

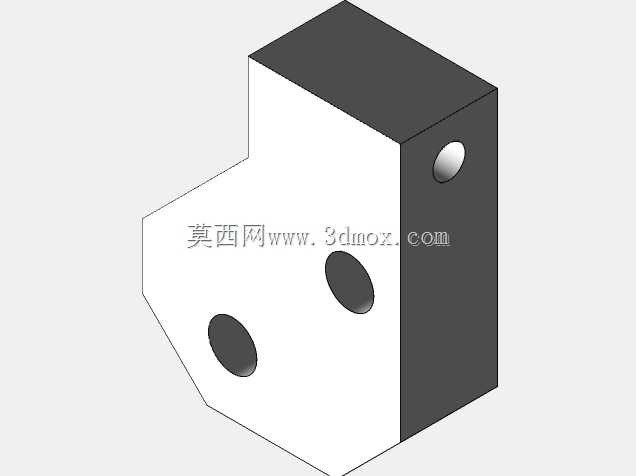

这款立式木工带锯主要面向小型木工工坊、个人DIY加工场景使用，可完成实木方料、板材的直线开料、曲线裁切、斜角锯切等加工工序，相比手持电动曲线锯，其加工稳定性更强、锯切面更平整，加工过程中木料依托工作台面进给，能有效降低手持操作的抖动误差，适合制作实木家具、木质手作、小型木构件时的精细裁切作业，也可用于薄型非金属软质材料的裁切加工。设备整体采用立式布局，核心结构包含上下锯轮支撑机架、水平加工工作台、驱动动力单元、锯条张紧调节机构、导向定位组件以及落地支撑机架几个部分，上半部分的C型立式机架采用多层板材叠合加固的结构设计，既保证了支撑锯轮运转所需的结构刚性，又能通过板材叠层的结构吸收锯条高速运转产生的振动，降低加工过程中的共振噪音。上下两个锯轮分别安装在C型机架的上下悬臂端，下锯轮直接连接驱动单元作为主动轮传递动力，上锯轮配备张紧调节结构，可通过调整上锯轮的上下位置改变两轮中心距，实现锯条的张紧度调整，同时上锯轮还带有倾角微调结构，可修正锯条运转时的跑偏问题，保证锯条始终在锯轮轮面的中心位置运转，避免锯条滑脱或异常磨损。水平工作台固定在C型机架的中部开口位置，工作台面平整开阔，可支撑待加工木料平稳进给，工作台与锯条的垂直位置预留了足够的加工空间，可满足12寸加工高度范围内的木料裁切需求，工作台靠近锯条的位置安装有锯条导向组件，包含侧向轴承与靠块，可在锯切位置限制锯条的侧向偏移，保证锯切面的直线度，避免锯条受木料挤压产生形变影响加工精度。底部的支撑机架采用四腿斜撑式木结构设计，四条支腿向外倾斜展开，搭配横向与斜向的连接撑杆，形成稳定的梯形支撑结构，可将设备运转时的振动均匀传导至地面，避免设备在加工进给时出现晃动，支腿的高度设计符合人工站立操作的舒适高度，操作人员无需过度弯腰即可完成木料进给操作，降低长时间加工的疲劳感。驱动单元安装在C型机架的后侧下部位置，通过传动结构带动下锯轮运转，安装位置避开了工作台的操作区域，不会干涉木料的进给路径，同时动力单元的重量可起到平衡设备重心的作用，避免设备头重脚轻提升放置稳定性。整体设计兼顾了自制加工的可行性与实际使用的实用性，结构布局紧凑，加工覆盖范围适配日常小型木工加工的多数需求，各调节结构的设置也充分考虑了实际使用中的调试、维护需求，可通过简单调整适配不同规格的锯条，满足不同材质、不同厚度木料的锯切需求。
