立式简易台式钻孔加工设备结构设计

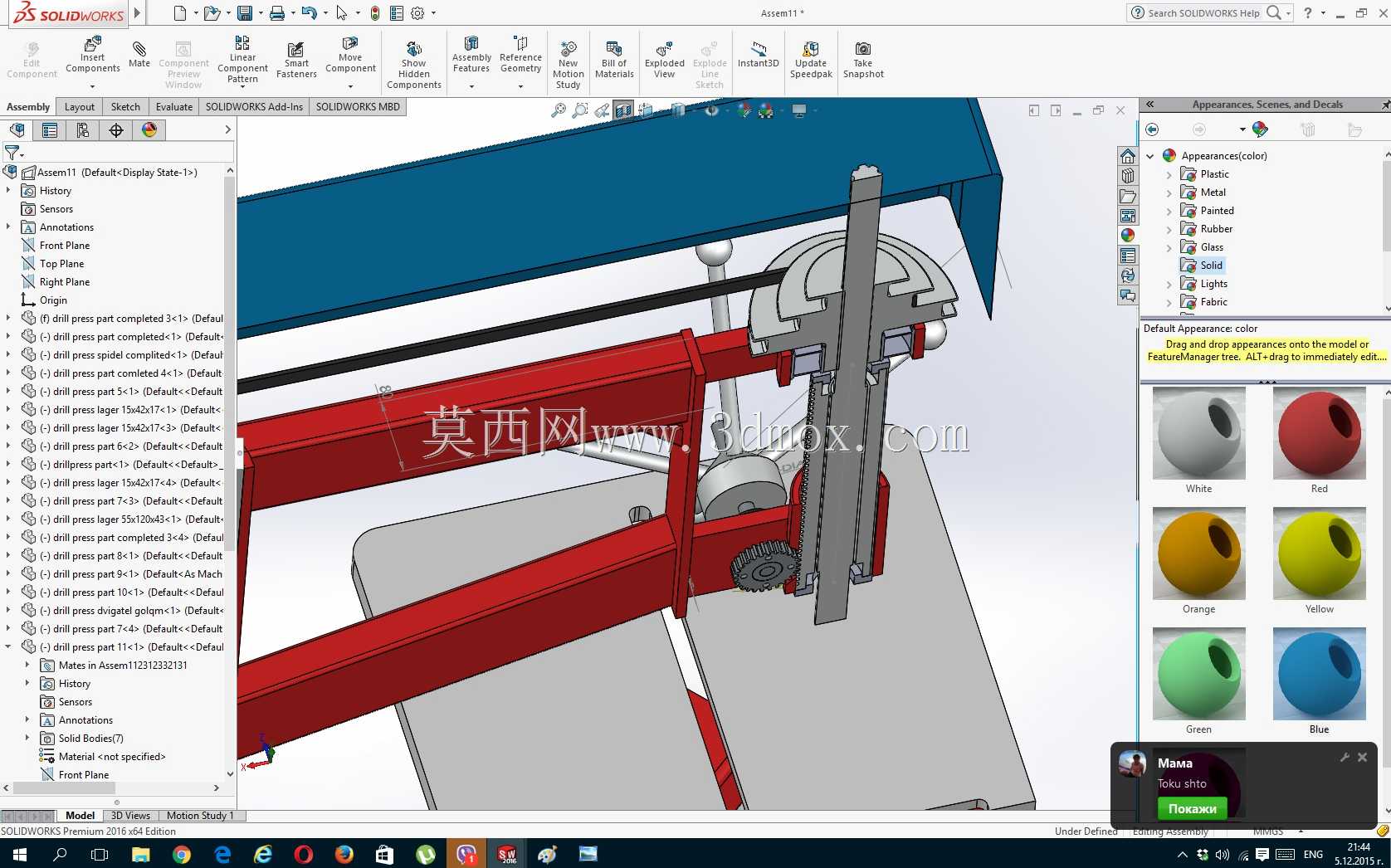

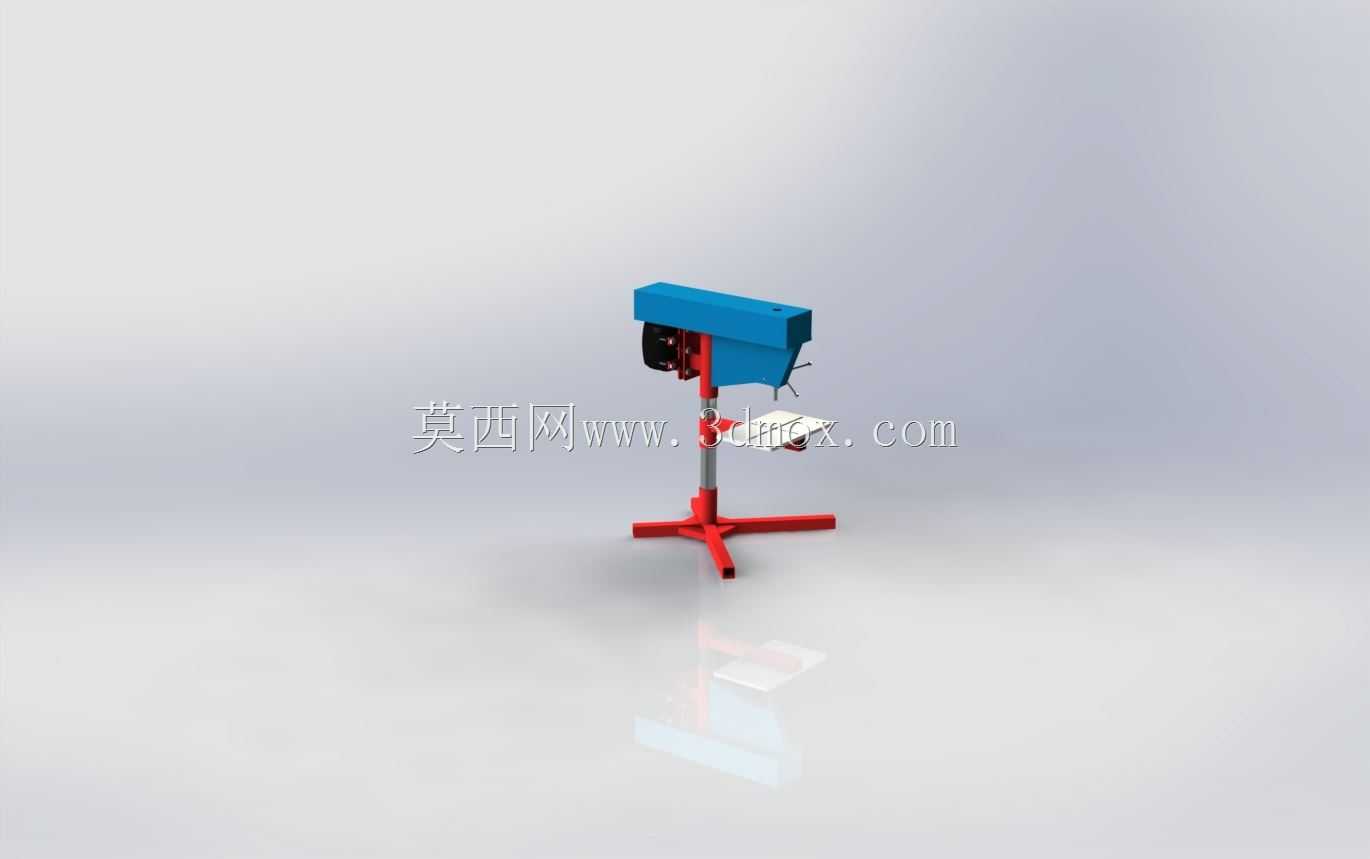

这款简易立式钻床主要面向小型加工工坊、个人DIY作业场景、教学实训场景以及小型维修站点的轻量钻孔加工需求，可完成薄金属件、塑料件、木质工件的小直径钻孔、扩孔加工作业，能够替代大型台钻完成低负荷、小批量的钻孔工序，适配多品类小工件的孔位加工需求，在小型五金加工、手工模型制作、家电维修配件改制等场景中具备极高的实用价值，无需复杂的场地安装条件，可直接放置在常规工作台面完成作业部署。设备整体采用立式悬臂支撑结构，底部为三爪式落地支撑脚，三个支撑脚呈120度夹角向外延伸，支撑脚末端设置有防滑接触垫，能够在不额外打膨胀螺栓固定的前提下保证设备作业时的稳定性，支撑脚中心立柱为可升降调节结构，可根据待加工工件的高度灵活调整主轴头的作业高度，适配不同高度尺寸的工件加工需求，升降调节位置设置有锁紧旋钮，调整到位后可快速锁定位置，避免钻孔作业时主轴头出现下滑偏移。上部主轴箱体集成了驱动电机、传动齿轮组、进给操作手柄与钻头装夹结构，传动结构采用直齿轮啮合传动，传动路径短、传动效率高，日常维护难度低，齿轮结构采用常规模数设计，配件替换便捷，进给操作手柄设置在箱体侧方，操作人员可单手按压完成钻头进给动作，操作力度反馈直接，便于新手快速掌握操作力度，避免进给量过大导致钻头崩断。工件放置台设置在主轴正下方，台面带有定位槽结构，可搭配简易夹具完成工件的快速装夹定位，保证钻孔位置的精度，台面可沿立柱方向小范围调整位置，适配不同孔位的加工定位需求。整体设计从实用角度出发，摒弃了冗余的复杂功能结构，所有零部件均采用常规易采购的标准件加工制作，制造成本低廉，组装难度低，整体外形尺寸紧凑，占地面积不足0.3平方米，安装边界仅需预留操作手柄的活动空间即可，无需预留额外的设备维护通道，非常适合空间有限的小型作业场景使用，设备整体重量较轻，可根据作业需求灵活转移作业位置，无需固定安装点位，能够满足流动维修、户外临时加工作业的钻孔需求。
