立式DIY金属切削数控铣床结构设计

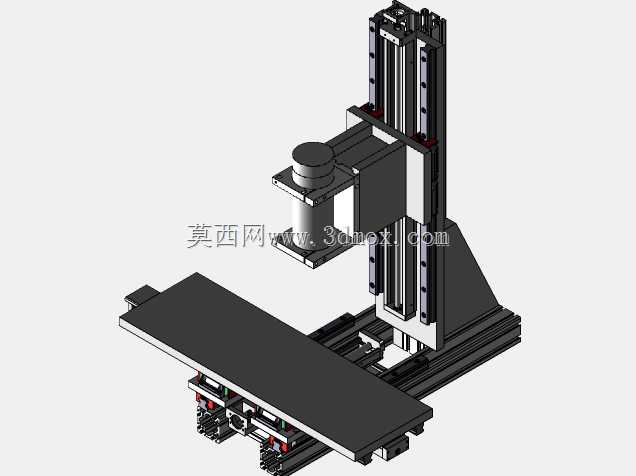

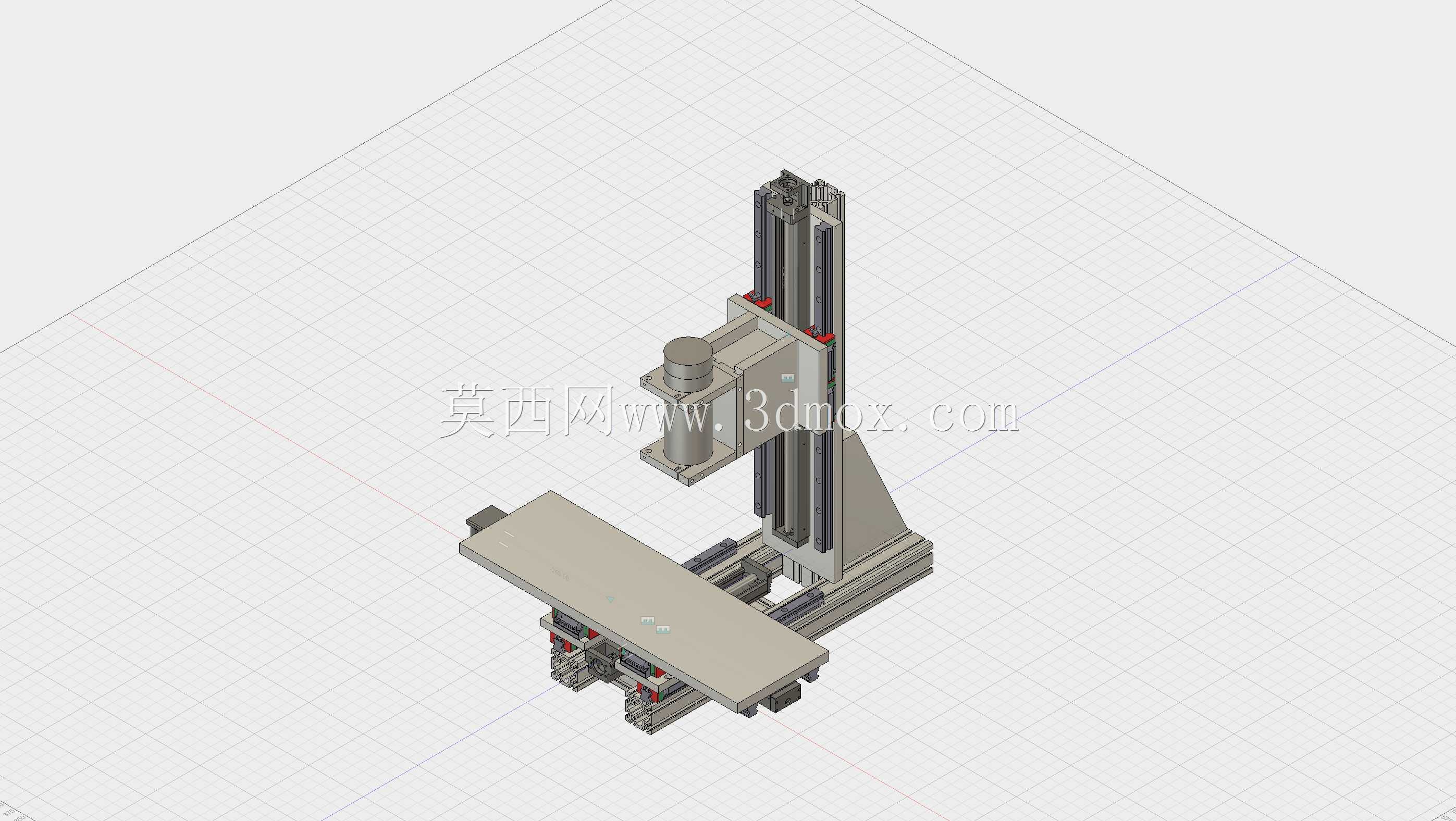

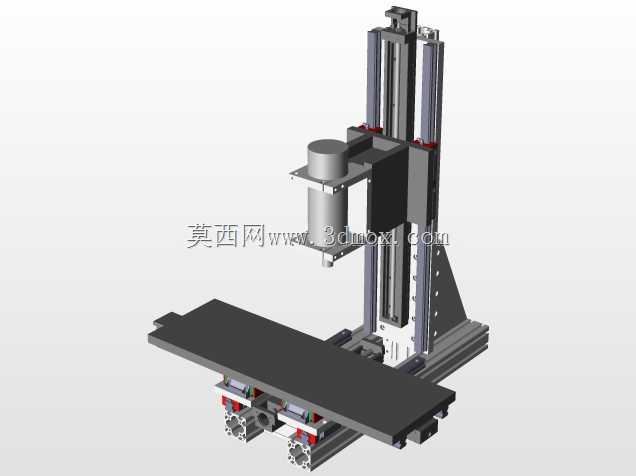

这款立式数控铣床主要面向小型加工工坊、个人DIY加工场景，可用于黑色金属、有色金属的平面铣削、沟槽加工、简单轮廓铣削作业，能够替代传统手动铣床完成精度要求更高、走刀路径更复杂的小批量零件加工任务，适配小型五金零件制作、工装夹具修配、非标零件打样等实际生产需求，相比同规格工业级铣床，它的结构更紧凑，占用车间或工作室的地面空间更小，对安装场地的承重要求更低，不需要专门做厚重的设备混凝土地基，普通硬化地面即可完成安装固定。设备采用立式龙门立柱搭配移动工作台的经典布局，Z轴主轴组件沿立柱垂直导轨做上下进给运动，负责完成切削深度的调整与进给，X轴带动工作台做左右横向移动，Y轴带动滑座做前后纵向移动，三个进给轴均采用线性导轨搭配丝杠传动的结构，能够保证进给过程的运动平顺性与定位精度，主轴部分采用高速切削主轴设计，可适配不同直径的铣刀刀柄，满足不同材质、不同切削量的加工需求，整体框架采用铸铁与型材搭配的结构，在保证整体刚性足以支撑金属切削冲击力的同时，尽可能控制了整体自重，降低了设备的制作与装配难度。设计过程中充分考虑了DIY制作的可实现性，尽可能复用了常规机加工能获取的标准传动部件与结构件，减少了需要定制特殊异形零件的比例，降低了个人制作者的加工门槛，整体结构的装配逻辑清晰，各个轴系的安装基准面设计规整，方便制作者在装配过程中逐次调整导轨平行度、丝杠同轴度等装配精度参数，避免出现装配应力导致的运动卡滞、加工震纹等问题。设备的安装边界预留了足够的操作与维护空间，工作台的有效行程覆盖了小型零件加工的常规尺寸范围，立柱与底座的连接部位设计了加强筋结构，能够抵消主轴切削时产生的倾覆力矩，减少加工过程中的结构形变，保证切削过程的稳定性，各个轴的行程限位位置都预留了传感器安装位，方便后期加装限位开关与回零检测装置，实现完整的数控自动加工功能，整体结构既兼顾了金属切削所需的刚性要求，又适配个人DIY制作的加工条件，能够满足小型金属零件的数控加工需求。
